Схемотехнічний аналог котушки індуктивності

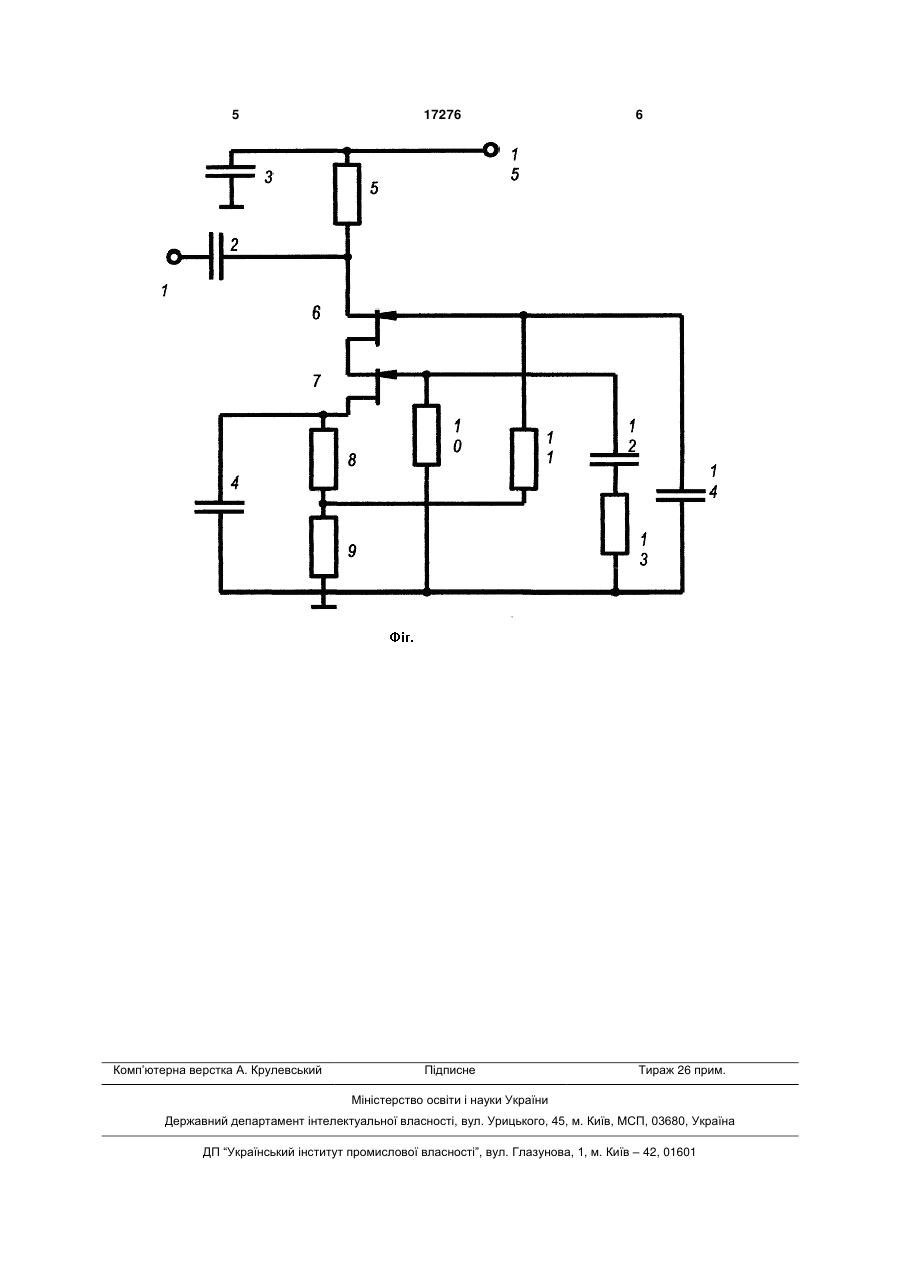

Схемотехнічний аналог котушки індуктивності, що містить два польові транзистори, п’ять резисторів, три конденсатори, клему живлення та вихідну клему, причому стік першого польового транзистора з’єднано з витоком другого польового транзистора, затвор першого польового транзистора з’єднано з першим виводом другого резистора, затвор другого польового транзистора з’єднано з першим виводом першого резистора та першим виводом першого конденсатора, другий вивід першого резистора з’єднано із спільним проводом, перші виводи п’ятого резистора та третього кон U 1 3 лення. Другий вивід третього резистора з’єднано з затвором першого польового транзистора та першим виводом другого резистора. Другий вивід другого резистора з’єднано зі спільним проводом, другий вивід другого конденсатора з’єднано зі спільним проводом. [«Broad-Band Monolithic Active Inductor and Its Application to Miniaturized WideBand Amplifiers», Нага et al, IEEE Transactions on Microwave Theory and Techniques, MTT-36, No.12, pp.l920-1924]. Недоліком є мала добротність схемотехнічного аналога котушки індуктивності. В основу корисної моделі поставлена задача розробки такого схемотехнічного аналогу котушки індуктивності, в якому шляхом введення нових елементів та зв’язків досягається збільшення його добротності. Поставлена задача вирішується тим, що в аналог котушки індуктивності, що містить два польові транзистори, п’ять резисторів, три конденсатори, клему живлення та вихідну клему, причому стік першого польового транзистора з’єднано з витоком другого польового транзистора, затвор першого польового транзистора з’єднано з першим виводом другого резистора, затвор другого польового транзистора з’єднано з першим виводом першого резистора та першим виводом першого конденсатора, другий вивід першого резистора з’єднано зі спільним проводом, перші виводи п’ятого резистора та третього конденсатора з’єднані між собою, другий вивід третього конденсатора з’єднано зі спільним проводом, перші виводи другого конденсатора та четвертого резистора з’єднані з клемою живлення, другий вивід другого конденсатора з’єднано зі спільним проводом введено шостий резистор та четвертий і п’ятий конденсатори, причому другі виводи п’ятого та другого резистора з’єднані з першим виводом шостого резистора, другий вивід якого з’єднано зі спільним проводом, перший вивід п’ятого резистора з’єднано зі стоком другого польового транзистора, перший вивід третього резистора з’єднано з другим виводом першого конденсатора, а другий зі спільним проводом, затвор першого польового транзистора з’єднано з першим виводом четвертого конденсатора, другий вивід якого з’єднано зі спільним проводом, витік першого польового транзистора з’єднано з другими виводами четвертого резистора та п’ятого конденсатора, перший вивід якого з’єднаний з вихідною клемою. На кресленні наведено схему схемотехнічного аналога котушки індуктивності. Пристрій містить: перший резистор 10, другий резистор 11, третій резистор 13, четвертий резистор 5, п’ятий резистор 8, шостий резистор 9, перший конденсатор 12, другий конденсатор 3, третій конденсатор 4, четвертий конденсатор 14, п’ятий конденсатор 2, перший польовий транзистор 6, другий польовий транзистор 7, клему живлення 17276 4 15, вихідну клему 1, причому стік першого польового транзистора 6 з’єднано з витоком другого польового транзистора 7, затвор першого польового транзистора 6 з’єднано з першим виводом другого резистора 11, другий вивід якого з’єднано з другим виводом п’ятого резистора 8 та першим виводом шостого резистора 9, другий вивід якого з’єднано зі спільним проводом, затвор другого польового транзистора 7 з’єднано з першим виводом першого резистора 10 та першим виводом першого конденсатора 12, другий вивід якого з’єднано з першим виводом третього резистора 13, другий вивід якого з’єднано зі спільним проводом, другий вивід першого резистора 10 з’єднано зі спільним проводом, перші виводи п’ятого резистора 8 та третього конденсатора 4 з’єднані з стоком другого польового транзистора 7, другий вивід третього конденсатора 4 з’єднано зі спільним проводом, перші виводи другого конденсатора 3 та четвертого резистора 5 з’єднані з клемою живлення 15, другий вивід другого конденсатора 3 з’єднано зі спільним проводом, другий вивід четвертого резистора з’єднано з витоком першого польового транзистора 6 та другим виводом п’ятого конденсатор 2, перший вивід якого з’єднано з вихідною клемою 1. Пристрій працює наступним чином. Пристрій складається з каскадного з’єднання схеми зі спільним стоком при активному навантаженні між затвором та спільним проводом та схеми зі спільним затвором. Перший резистор 10, третій конденсатор 4, другий резистор 11, четвертий резистор 5, другий конденсатор 3, п’ятий резистор 8, шостий резистор 9, четвертий конденсатор 14 встановлюють режим роботи схеми по постійному струму. Живлення схеми відбувається при підключенні джерела постійного струму між клемою живлення 15 та спільним проводом. Схема зі спільним стоком є конвертором імітансу, тобто при включенні третього резистора 13 через блокувальний перший конденсатор 12 між затвором першого польового транзистора 7 та спільним проводом отримаємо індуктивний характер реактивності та активний опір між витоком першого польового транзистора 7 та спільним проводом, тобто схемотехнічний аналог низькодобротної котушки індуктивності з коефіцієнтом добротності близьким до 1. Схема зі спільним затвором на другому польовому транзисторі 6, є конвертором імітансу, тобто при включенні між стоком другого польового транзистора 6 та спільним проводом низькодобротної котушки індуктивності отримаємо між вихідною клемою 1 та спільним проводом індуктивний характер реактивності та негативний активний опір, тобто високодобротний схемотехнічний аналог котушки індуктивності. П’ятий конденсатор 2 призначений для узгодження опору з наступними каскадами. 5 Комп’ютерна верстка А. Крулевський 17276 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
