Логічний елемент “або”
Номер патенту: 12516
Опубліковано: 15.02.2006
Автори: Войцеховська Олена Олександрівна, Кичак Василь Мартинович
Формула / Реферат
Логічний елемент, який містить два діоди і два резистори, вивід першого діода з'єднаний з виводом другого діода, вивід першого резистора з'єднаний з виводом другого резистора, який відрізняється тим, що у нього введено третій діод, третій та четвертий резистори, польовий транзистор, вивід третього діода з'єднаний з виводами першого та другого діодів, з виводом третього резистора і заслоном польового транзистора, стік якого з'єднаний з виводом першого резистора, виводом другого резистора і з виводом четвертого резистора.
Текст

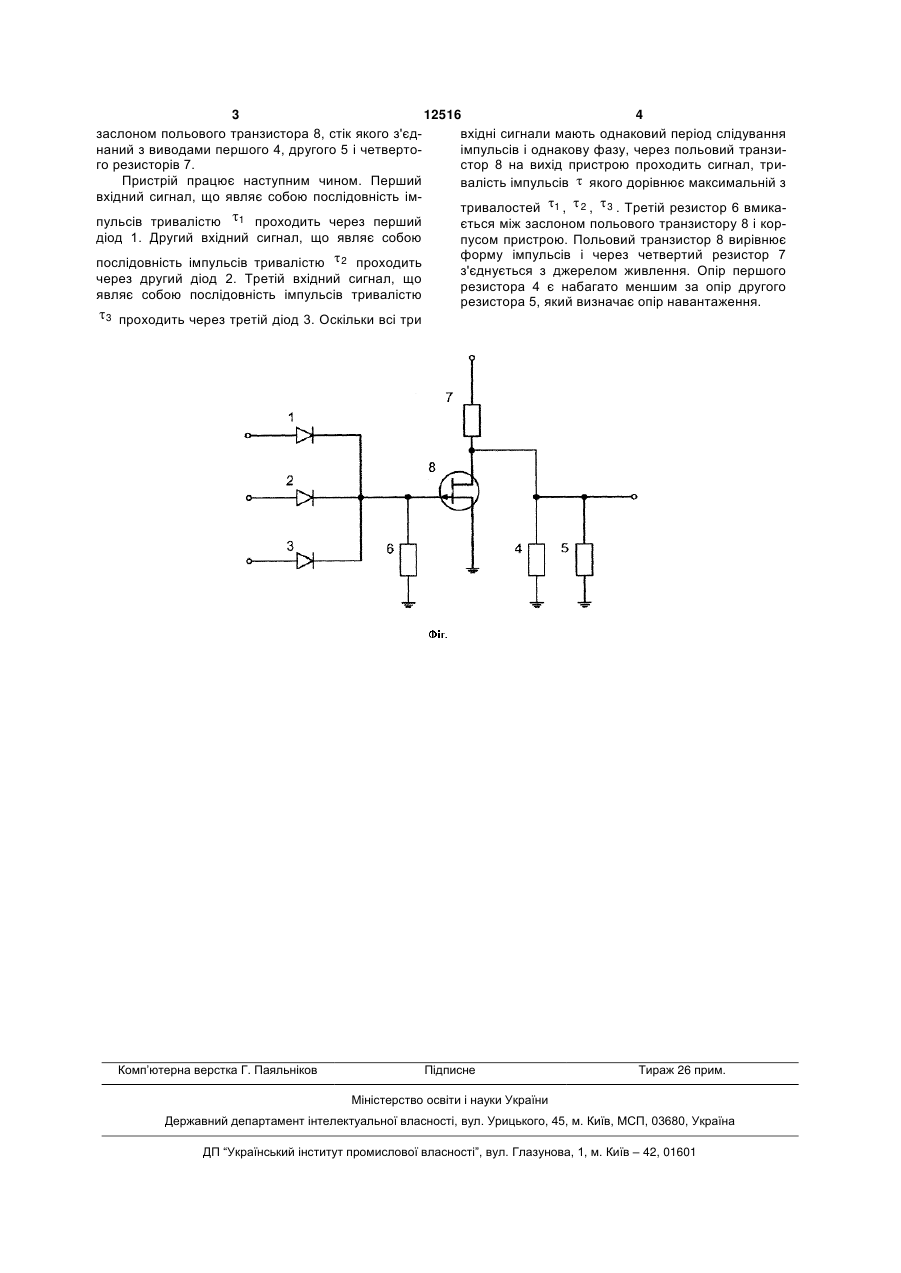

Логічний елемент, який містить два діоди і два резистори, вивід першого діода з'єднаний з виво 3 12516 4 заслоном польового транзистора 8, стік якого з'єдвхідні сигнали мають однаковий період слідування наний з виводами першого 4, другого 5 і четвертоімпульсів і однакову фазу, через польовий транзиго резисторів 7. стор 8 на вихід пристрою проходить сигнал, триПристрій працює наступним чином. Перший валість імпульсів якого дорівнює максимальній з вхідний сигнал, що являє собою послідовність імтривалостей 1 , 2 , 3 . Третій резистор 6 вмикапульсів тривалістю 1 проходить через перший ється між заслоном польового транзистору 8 і кордіод 1. Другий вхідний сигнал, що являє собою пусом пристрою. Польовий транзистор 8 вирівнює форму імпульсів і через четвертий резистор 7 2 проходить послідовність імпульсів тривалістю з'єднується з джерелом живлення. Опір першого через другий діод 2. Третій вхідний сигнал, що резистора 4 є набагато меншим за опір другого являє собою послідовність імпульсів тривалістю резистора 5, який визначає опір навантаження. 3 проходить через третій діод 3. Оскільки всі три Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійською"or" logic element
Автори англійськоюKychak Vasyl Martynovych
Назва патенту російськоюЛогический элемент "или"
Автори російськоюКичак Василий Мартынович
МПК / Мітки
МПК: H03K 19/20
