Зварне з`єднання трубопроводу

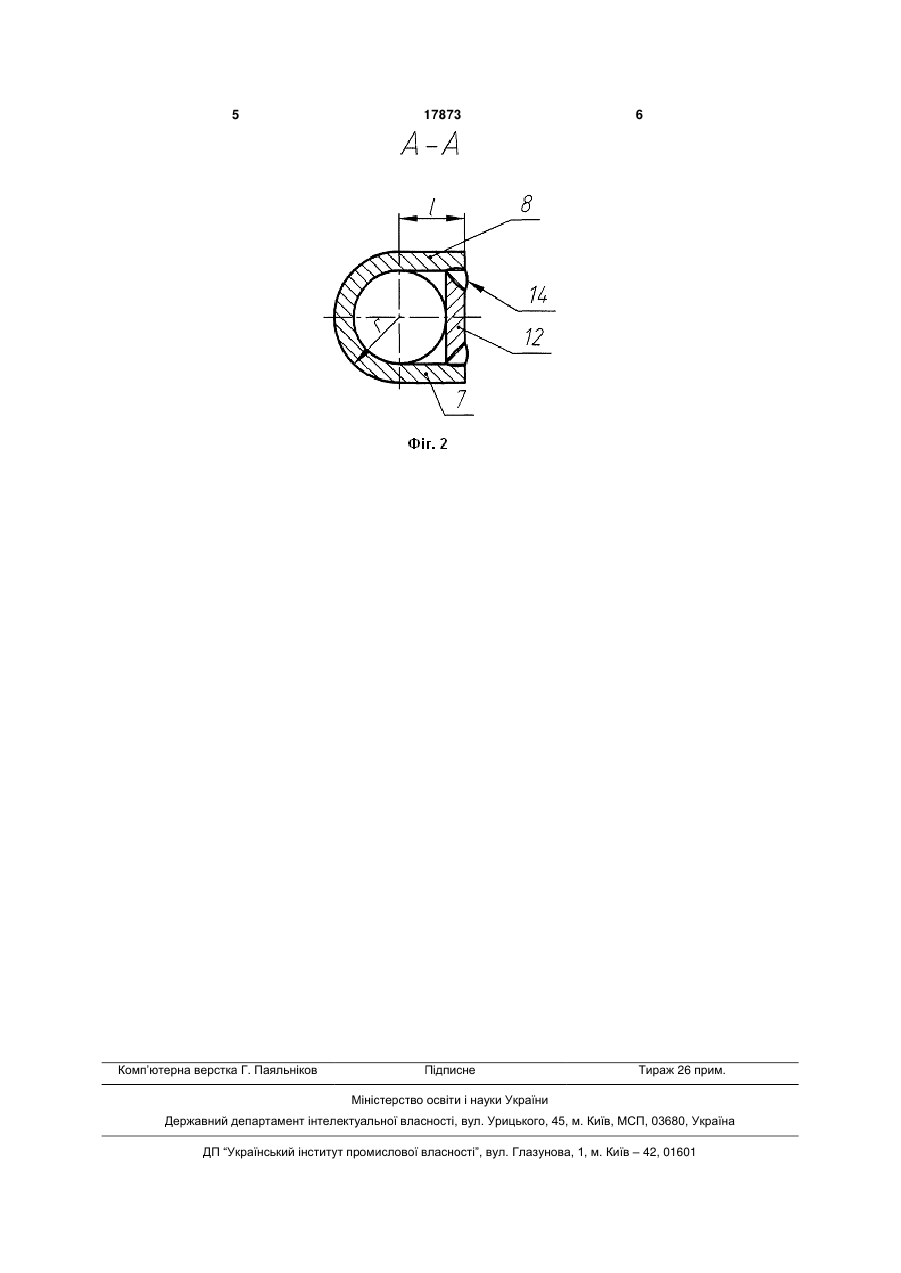

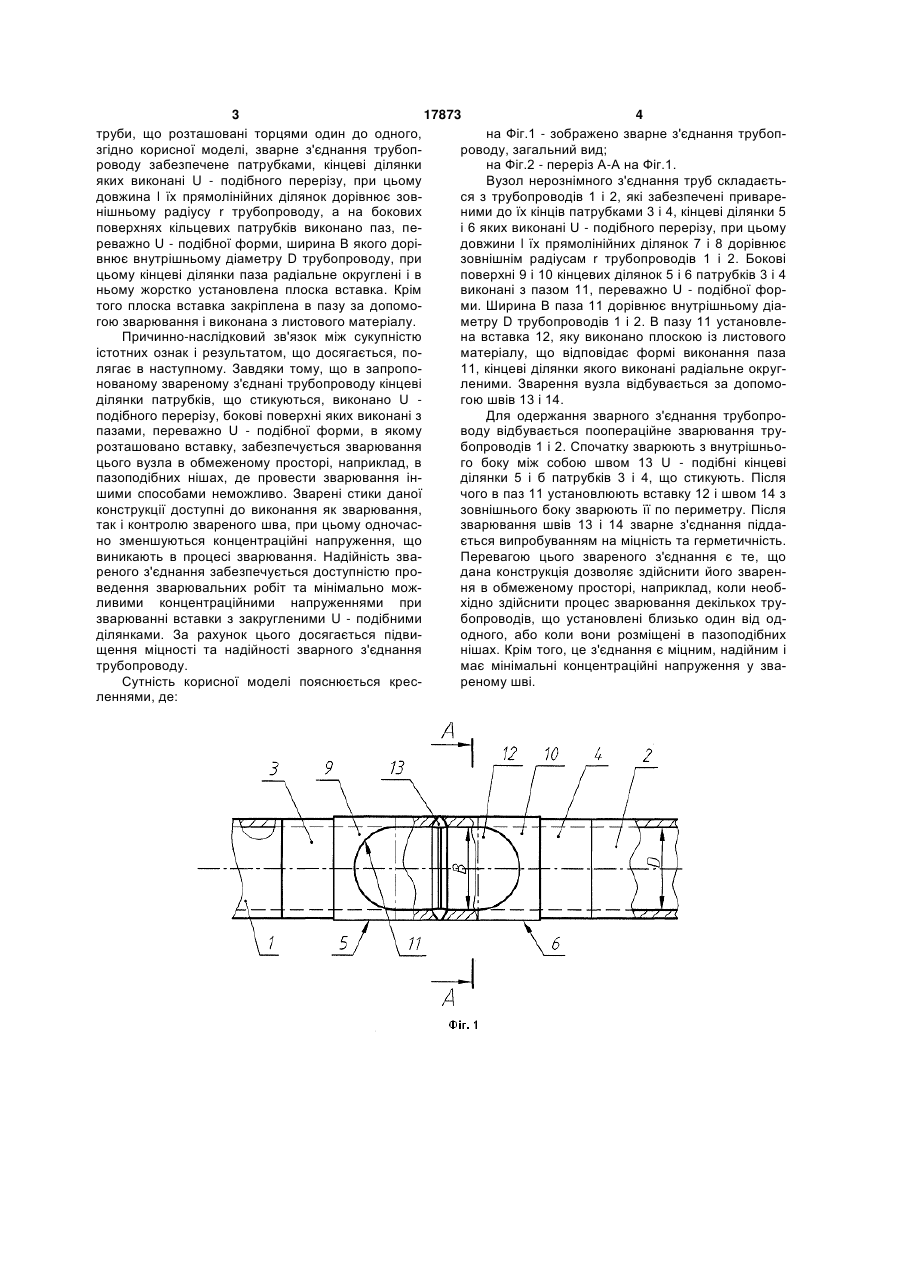

1. Зварне з'єднання трубопроводу, яке містить дві труби, що розташовані торцями одна до одної, яке відрізняється тим, що зварне з'єднання трубопроводу забезпечене патрубками, кінцеві ділянки яких виконані U-подібного перерізу, при цьому 3 17873 4 труби, що розташовані торцями один до одного, на Фіг.1 - зображено зварне з'єднання трубопзгідно корисної моделі, зварне з'єднання трубопроводу, загальний вид; роводу забезпечене патрубками, кінцеві ділянки на Фіг.2 - переріз А-А на Фіг.1. яких виконані U - подібного перерізу, при цьому Вузол нерознімного з'єднання труб складаєтьдовжина l їх прямолінійних ділянок дорівнює зовся з трубопроводів 1 і 2, які забезпечені приваренішньому радіусу r трубопроводу, а на бокових ними до їх кінців патрубками 3 і 4, кінцеві ділянки 5 поверхнях кільцевих патрубків виконано паз, пеі 6 яких виконані U - подібного перерізу, при цьому реважно U - подібної форми, ширина В якого дорідовжини l їх прямолінійних ділянок 7 і 8 дорівнює внює внутрішньому діаметру D трубопроводу, при зовнішнім радіусам r трубопроводів 1 і 2. Бокові цьому кінцеві ділянки паза радіальне округлені і в поверхні 9 і 10 кінцевих ділянок 5 і 6 патрубків 3 і 4 ньому жорстко установлена плоска вставка. Крім виконані з пазом 11, переважно U - подібної фортого плоска вставка закріплена в пазу за допомоми. Ширина В паза 11 дорівнює внутрішньому діагою зварювання і виконана з листового матеріалу. метру D трубопроводів 1 і 2. В пазу 11 установлеПричинно-наслідковий зв'язок між сукупністю на вставка 12, яку виконано плоскою із листового істотних ознак і результатом, що досягається, поматеріалу, що відповідає формі виконання паза лягає в наступному. Завдяки тому, що в запропо11, кінцеві ділянки якого виконані радіальне округнованому звареному з'єднані трубопроводу кінцеві леними. Зварення вузла відбувається за допомоділянки патрубків, що стикуються, виконано U гою швів 13 і 14. подібного перерізу, бокові поверхні яких виконані з Для одержання зварного з'єднання трубопропазами, переважно U - подібної форми, в якому воду відбувається поопераційне зварювання трурозташовано вставку, забезпечується зварювання бопроводів 1 і 2. Спочатку зварюють з внутрішньоцього вузла в обмеженому просторі, наприклад, в го боку між собою швом 13 U - подібні кінцеві пазоподібних нішах, де провести зварювання інділянки 5 і б патрубків 3 і 4, що стикують. Після шими способами неможливо. Зварені стики даної чого в паз 11 установлюють вставку 12 і швом 14 з конструкції доступні до виконання як зварювання, зовнішнього боку зварюють її по периметру. Після так і контролю звареного шва, при цьому одночасзварювання швів 13 і 14 зварне з'єднання піддано зменшуються концентраційні напруження, що ється випробуванням на міцність та герметичність. виникають в процесі зварювання. Надійність зваПеревагою цього звареного з'єднання є те, що реного з'єднання забезпечується доступністю продана конструкція дозволяє здійснити його зваренведення зварювальних робіт та мінімально можня в обмеженому просторі, наприклад, коли необливими концентраційними напруженнями при хідно здійснити процес зварювання декількох трузварюванні вставки з закругленими U - подібними бопроводів, що установлені близько один від одділянками. За рахунок цього досягається підвиодного, або коли вони розміщені в пазоподібних щення міцності та надійності зварного з'єднання нішах. Крім того, це з'єднання є міцним, надійним і трубопроводу. має мінімальні концентраційні напруження у зваСутність корисної моделі пояснюється кресреному шві. леннями, де: 5 Комп’ютерна верстка Г. Паяльніков 17873 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
