Спосіб усунення течі із раструбного з’єднання трубопроводу без його відключення

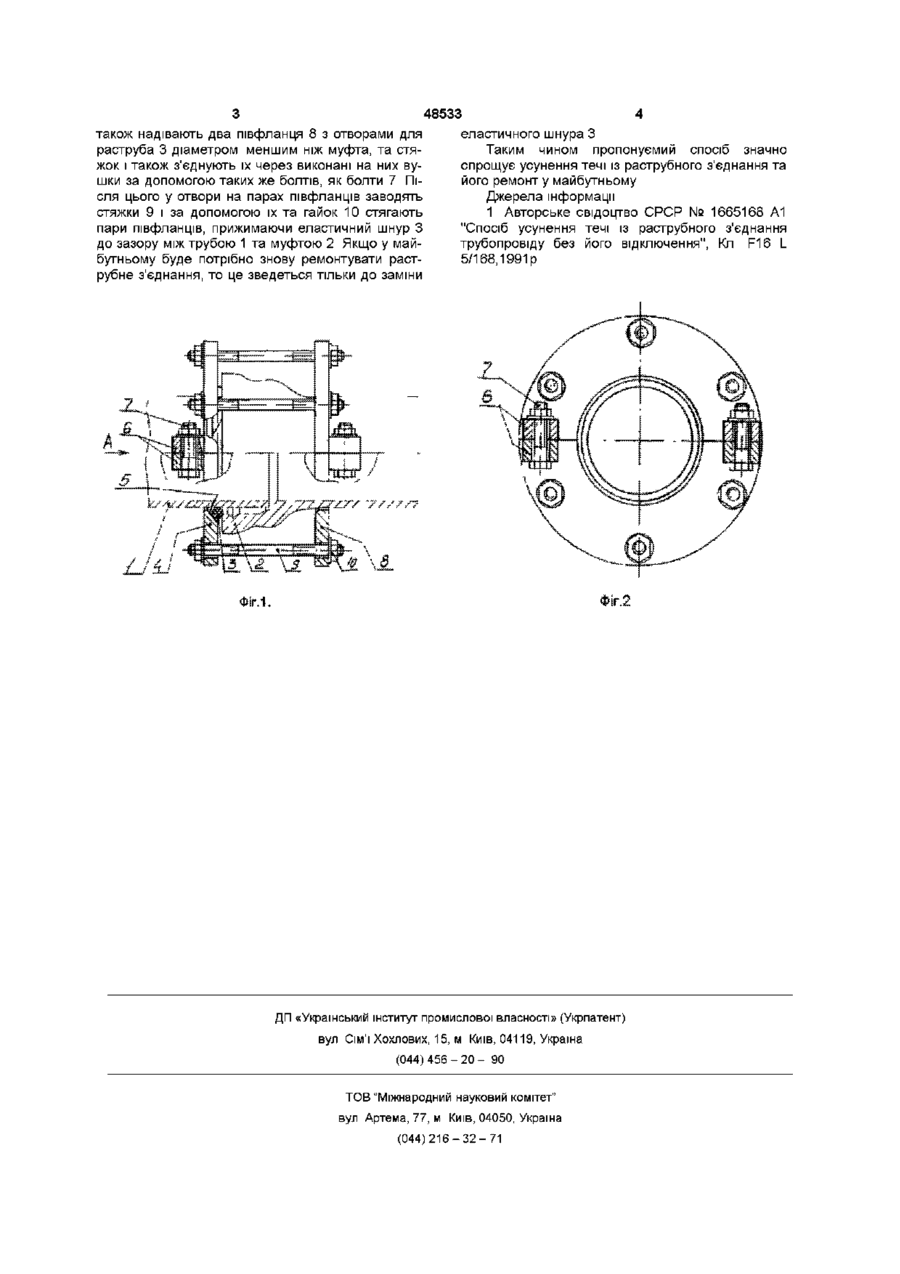

Спосіб усунення течі із раструбного з'єднання трубопроводу без його відключення, що полягає у ущільненні зазору між трубою та раструбом, який відрізняється тим, що ущільнення виконують еластичним, наприклад гумовим, шнуром, яким охоплюють трубу, з'єднують його на ній, після чого притискають до зазору за допомогою двох пар півфланців, одну із яких, яка має конусну поверхню під еластичний шнур та отвори для труби і стяжок, складають на трубі, а другу, яка має отвори для раструба і стяжок, складають на раструбі і використовують як упор для притягнення до раструба першої пари за допомогою стяжок Винахід відноситься до труб і трубопроводів загального призначення та до трубопровідного транспорту рідин і газів і може бути використаний для усунення течі із раструбного з'єднання трубопроводу без його відключення Відомий спосіб усунення течі із раструбного з'єднання трубопроводу без його відключення, полягаючий у ущільненні зазору між трубою та раструбом з використанням рулонного ізолюючого матеріалу та клеєвої композиції [1] Недоліком відомого способу є складність та довготривалість його виконання, що обумовлено необхідністю просочування клеєм та щільного намотування у зазорі декілька шарів ізолюючого матеріалу (вірьовки) із послідуючим зашпарюванням намотки клейовою мастикою і додатковою фіксацією и із зовнішньої сторони шляхом щільної намотки на останню не менш як одного ряда витків вірьовки Такий спосіб також значно ускладнює послідуючі ремонти з'єднання В основу винаходу поставлена задача спосібу усунення течі із раструбного з'єднання трубопроводу без його відключення шляхом використання для цього еластичного, наприклад, гумового шнура, якого прижимають фланцями до зазору, спростити, скоротити час його виконання та спростити послідуючі ремонти з'єднання у майбутньому Указана ціль досягається тим, що ущільнення виконують еластичним, наприклад, гумовим шнуром, яким охоплюють трубу, з'єднують його на ній, після чого прижимають -до зазору за допомогою двох пар півфланців, одну із яких, яка мас конусну поверхню під еластичний шнур та отвори для труби і стяжок, складають на трубі, а другу, яка має отвори для раструба і стяжок, складають на раструбі і використовують як упор для притягнення до раструба першої пари за допомогою стяжок Ця сукупність нової суттєвої ознаки, полягаючоі у ущільненні з'єднання еластичним шнуром за допомогою прижимаючих його до зазору півфланців, у взаємодії із відомою ознакою, полягаючою у ущільненні зазору між трубою та раструбом, спрощує спосіб, скорочує час його здійснення та полегшує послідуючі ремонти з'єднання у майбутньому за рахунок уникнення необхідності зачищення зазору для підготовки його до слідуючого ущільнення та повторного використання пар півфланців і стяжок На фіг 1 зображено розріз ущільнення пропонуємим способом з'єднання трубопроводу, на фіг 2 - вид по стрільці А на нього Спосіб здійснюють слідуючим чином Трубу 1, яку треба ущільнити у зазорі між нею і муфтою 2, охоплюють відрізком еластичного, наприклад, гумового шнура 3, КІНЦІ ЯКОГО зрізані під склеювання, і склеюють їх Потім на трубу 1 надівають два півфланця 4, які мають конусну поверхню 5 під еластичний шнур 3 та отвори для труби і стяжок, і з'єднують їх через виконані на них вушки 6 за допомогою болтів 7 На раструб із муфтою 2 СО го Ю 00 48533 також надівають два півфланця 8 з отворами для раструба 3 діаметром меншим ніж муфта, та стяжок і також з'єднують їх через виконані на них вушки за допомогою таких же болтів, як болти 7 Після цього у отвори на парах півфланців заводять стяжки 9 і за допомогою їх та гайок 10 стягають пари півфланців, прижимаючи еластичний шнур З до зазору між трубою 1 та муфтою 2 Якщо у майбутньому буде потрібно знову ремонтувати раструбне з'єднання, то це зведеться тільки до заміни еластичного шнура З Таким чином пропонуємий спосіб значно спрощує усунення течі із раструбного з'єднання та його ремонт у майбутньому Джерела інформації 1 Авторське свідоцтво СРСР № 1665168 А1 "Спосіб усунення течі із раструбного з'єднання трубопровіду без його відключення", Кп F16 L 5/168,1991 р ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
