Гідродвигун
Формула / Реферат
Гідродвигун, що містить вертикальний вал з поворотними складеними лопатями, які східчасто відкриваються, взаємодіючи з проточною водою з можливістю позмінного утворення щита в робочій зоні і каналу (ґрат) у зоні холостого ходу, який відрізняється тим, що кожна лопать виконана у вигляді жалюзі з поворотними щодо вертикальних осей стулками, що утворюють щит у робочій зоні і канал (ґрати) у зоні холостого ходу.
Текст

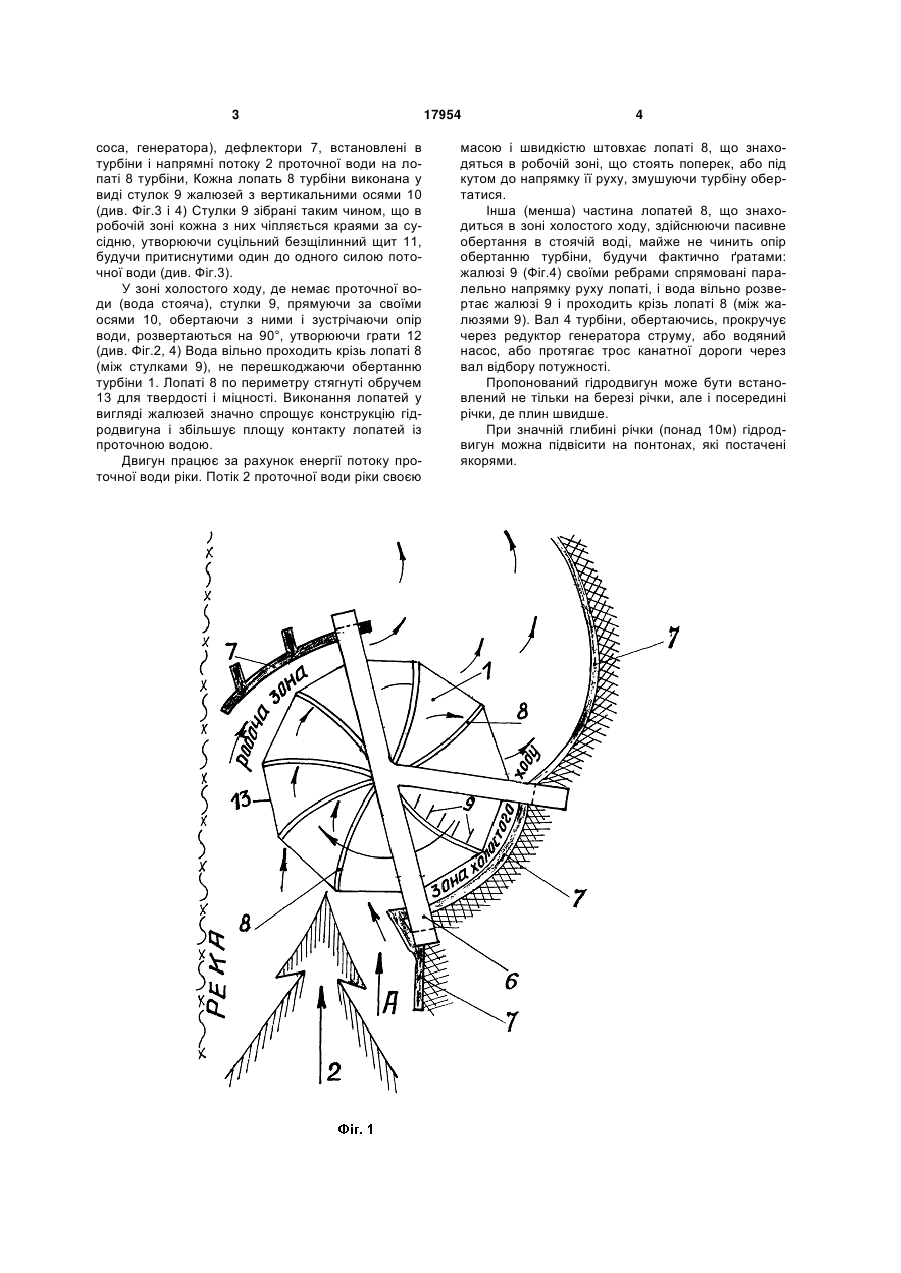

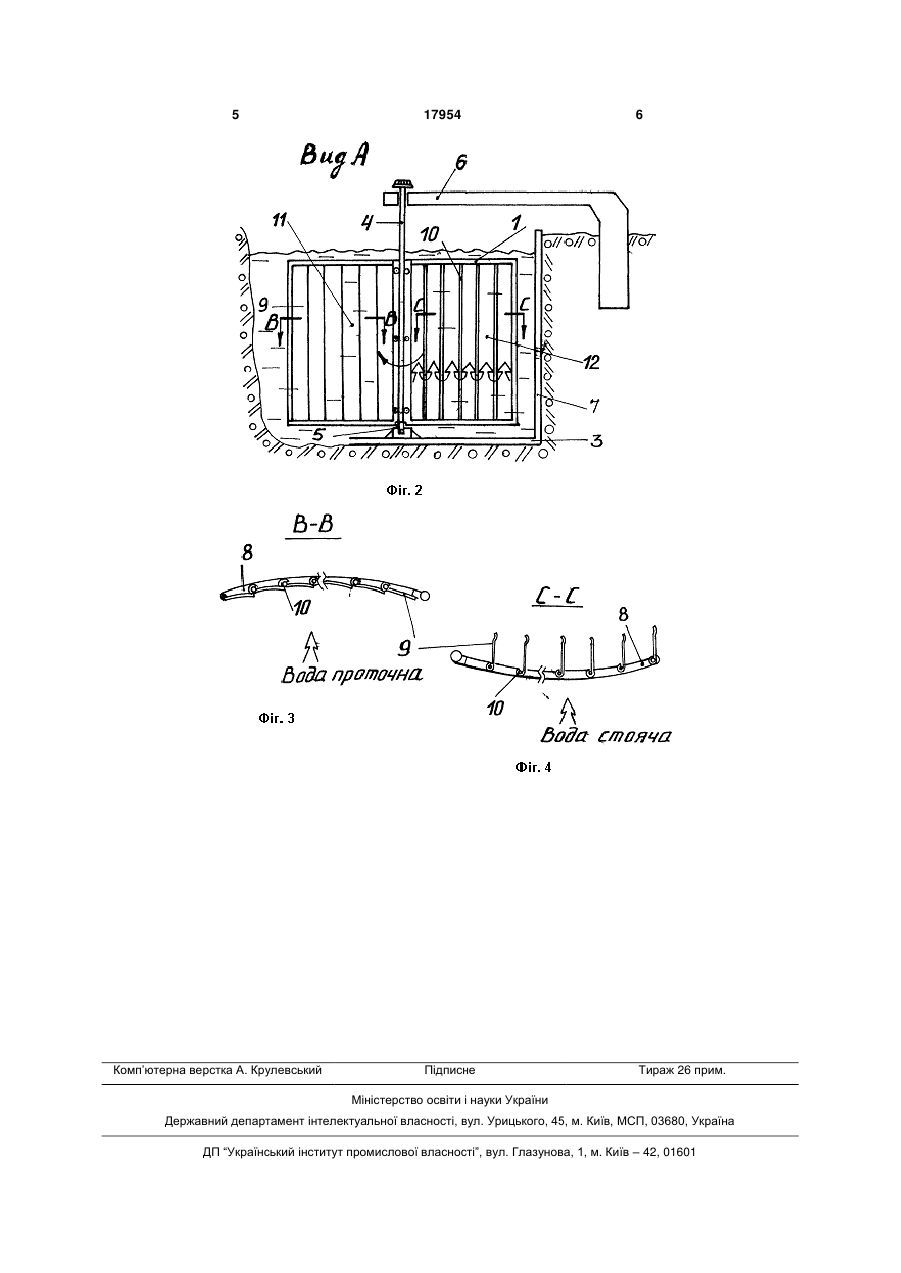

Гідродвигун, що містить вертикальний вал з 3 соса, генератора), дефлектори 7, встановлені в турбіни і напрямні потоку 2 проточної води на лопаті 8 турбіни, Кожна лопать 8 турбіни виконана у виді стулок 9 жалюзей з вертикальними осями 10 (див. Фіг.3 і 4) Стулки 9 зібрані таким чином, що в робочій зоні кожна з них чіпляється краями за сусідню, утворюючи суцільний безщілинний щит 11, будучи притиснутими один до одного силою поточної води (див. Фіг.3). У зоні холостого ходу, де немає проточної води (вода стояча), стулки 9, прямуючи за своїми осями 10, обертаючи з ними і зустрічаючи опір води, розвертаються на 90°, утворюючи грати 12 (див. Фіг.2, 4) Вода вільно проходить крізь лопаті 8 (між стулками 9), не перешкоджаючи обертанню турбіни 1. Лопаті 8 по периметру стягнуті обручем 13 для твердості і міцності. Виконання лопатей у вигляді жалюзей значно спрощує конструкцію гідродвигуна і збільшує площу контакту лопатей із проточною водою. Двигун працює за рахунок енергії потоку проточної води ріки. Потік 2 проточної води ріки своєю 17954 4 масою і швидкістю штовхає лопаті 8, що знаходяться в робочій зоні, що стоять поперек, або під кутом до напрямку її руху, змушуючи турбіну обертатися. Інша (менша) частина лопатей 8, що знаходиться в зоні холостого ходу, здійснюючи пасивне обертання в стоячій воді, майже не чинить опір обертанню турбіни, будучи фактично ґратами: жалюзі 9 (Фіг.4) своїми ребрами спрямовані паралельно напрямку руху лопаті, і вода вільно розвертає жалюзі 9 і проходить крізь лопаті 8 (між жалюзями 9). Вал 4 турбіни, обертаючись, прокручує через редуктор генератора струму, або водяний насос, або протягає трос канатної дороги через вал відбору потужності. Пропонований гідродвигун може бути встановлений не тільки на березі річки, але і посередині річки, де плин швидше. При значній глибині річки (понад 10м) гідродвигун можна підвісити на понтонах, які постачені якорями. 5 Комп’ютерна верстка А. Крулевський 17954 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydro-drive
Назва патенту російськоюГидродвигатель
МПК / Мітки
МПК: F03B 17/06, F03B 13/10
Мітки: гідродвигун
