Відсаджувальна машина з рухомим решетом
Номер патенту: 17985
Опубліковано: 16.10.2006
Автори: Курченко Іван Павлович, Тананакін Олександр Іванович, Мохов Леонід Федорович, Скляр Петро Тимофійович, Повний Станіслав Миколайович
Формула / Реферат
Відсаджувальна машина з рухомим решетом, що містить корпус, рухомий короб з нахиленим решетом, яке звужується до розвантажувальної частини короба, привід короба та послідовно розташовані секції розвантаження продуктів, яка відрізняється тим, що рухомий короб встановлено у роликоопорах, а в нижній частині корпусу відсаджувальної машини розміщені розвантажувачі.
Текст

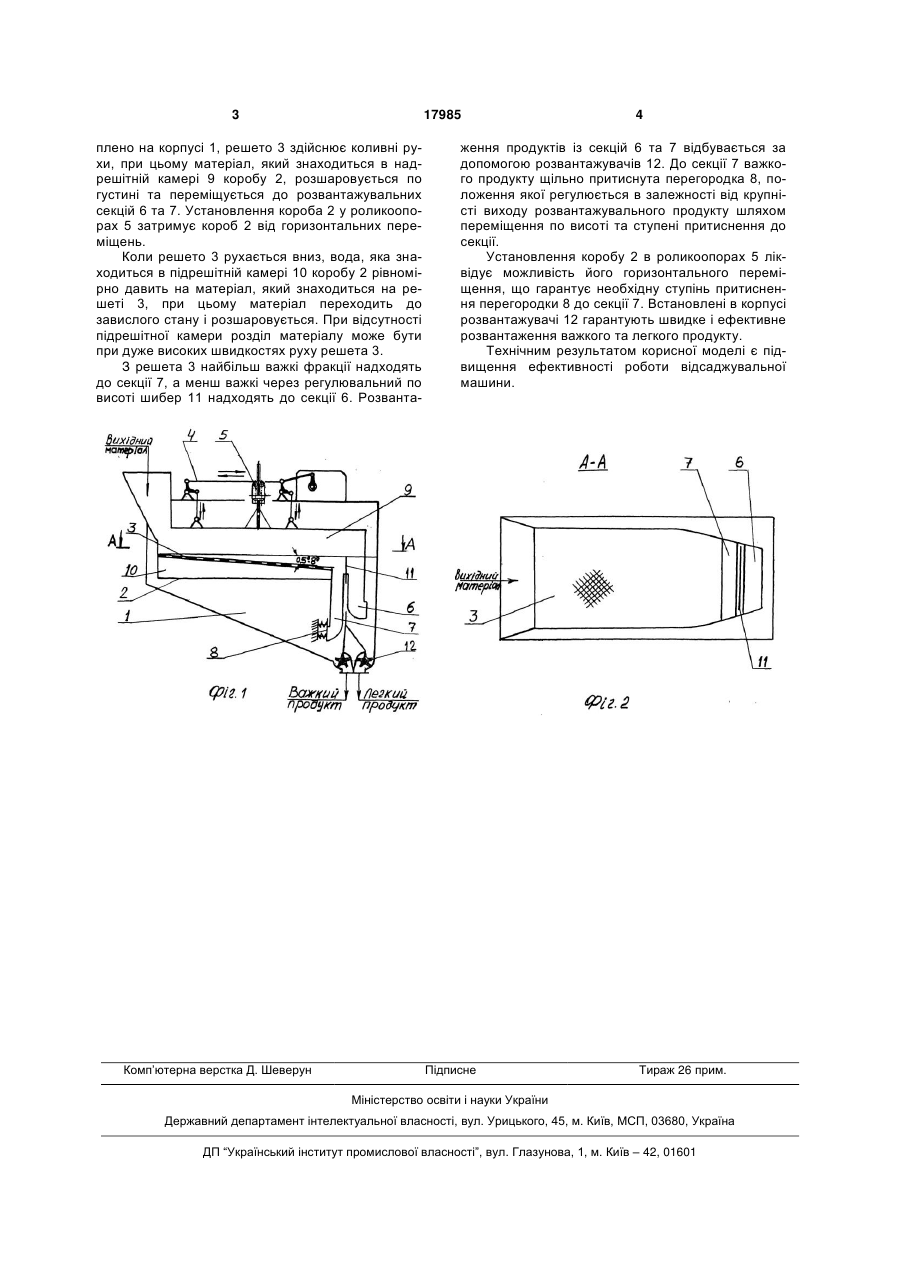

Відсаджувальна машина з рухомим решетом, що містить корпус, рухомий короб з нахиленим решетом, яке звужується до розвантажувальної частини короба, привід короба та послідовно розташовані секції розвантаження продуктів, яка відрізняється тим, що рухомий короб встановлено у роликоопорах, а в нижній частині корпусу відсаджувальної машини розміщені розвантажувачі. (19) (21) u200604889 (22) 03.05.2006 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Скляр Петро Тимофійович, Курченко Іван Павлович, Тананакин Олександр Іванович, Повний Станіслав Миколайович, Мохов Леонід Федорович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ПО ЗБАГАЧЕН 3 17985 плено на корпусі 1, решето 3 здійснює коливні рухи, при цьому матеріал, який знаходиться в надрешітній камері 9 коробу 2, розшаровується по густині та переміщується до розвантажувальних секцій 6 та 7. Установлення короба 2 у роликоопорах 5 затримує короб 2 від горизонтальних переміщень. Коли решето 3 рухається вниз, вода, яка знаходиться в підрешітній камері 10 коробу 2 рівномірно давить на матеріал, який знаходиться на решеті 3, при цьому матеріал переходить до завислого стану і розшаровується. При відсутності підрешітної камери розділ матеріалу може бути при дуже високих швидкостях руху решета 3. З решета 3 найбільш важкі фракції надходять до секції 7, а менш важкі через регулювальний по висоті шибер 11 надходять до секції 6. Розванта Комп’ютерна верстка Д. Шеверун 4 ження продуктів із секцій 6 та 7 відбувається за допомогою розвантажувачів 12. До секції 7 важкого продукту щільно притиснута перегородка 8, положення якої регулюється в залежності від крупністі виходу розвантажувального продукту шляхом переміщення по висоті та ступені притиснення до секції. Установлення коробу 2 в роликоопорах 5 ліквідує можливість його горизонтального переміщення, що гарантує необхідну ступінь притиснення перегородки 8 до секції 7. Встановлені в корпусі розвантажувачі 12 гарантують швидке і ефективне розвантаження важкого та легкого продукту. Технічним результатом корисної моделі є підвищення ефективності роботи відсаджувальної машини. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюJigging machine with mobile sieve
Автори англійськоюSkliar Petro Tymofiiovych, Kurchenko Ivan Pavlovych, Mokhov Leonid Fedorovych
Назва патенту російськоюОтсадочная машина с подвижным решетом
Автори російськоюСкляр Петр Тимофеевич, Курченко Иван Павлович, Мохов Леонид Федорович
МПК / Мітки
МПК: B03B 5/18
Мітки: решетом, відсаджувальна, рухомим, машина
