Різьбове з’єднання

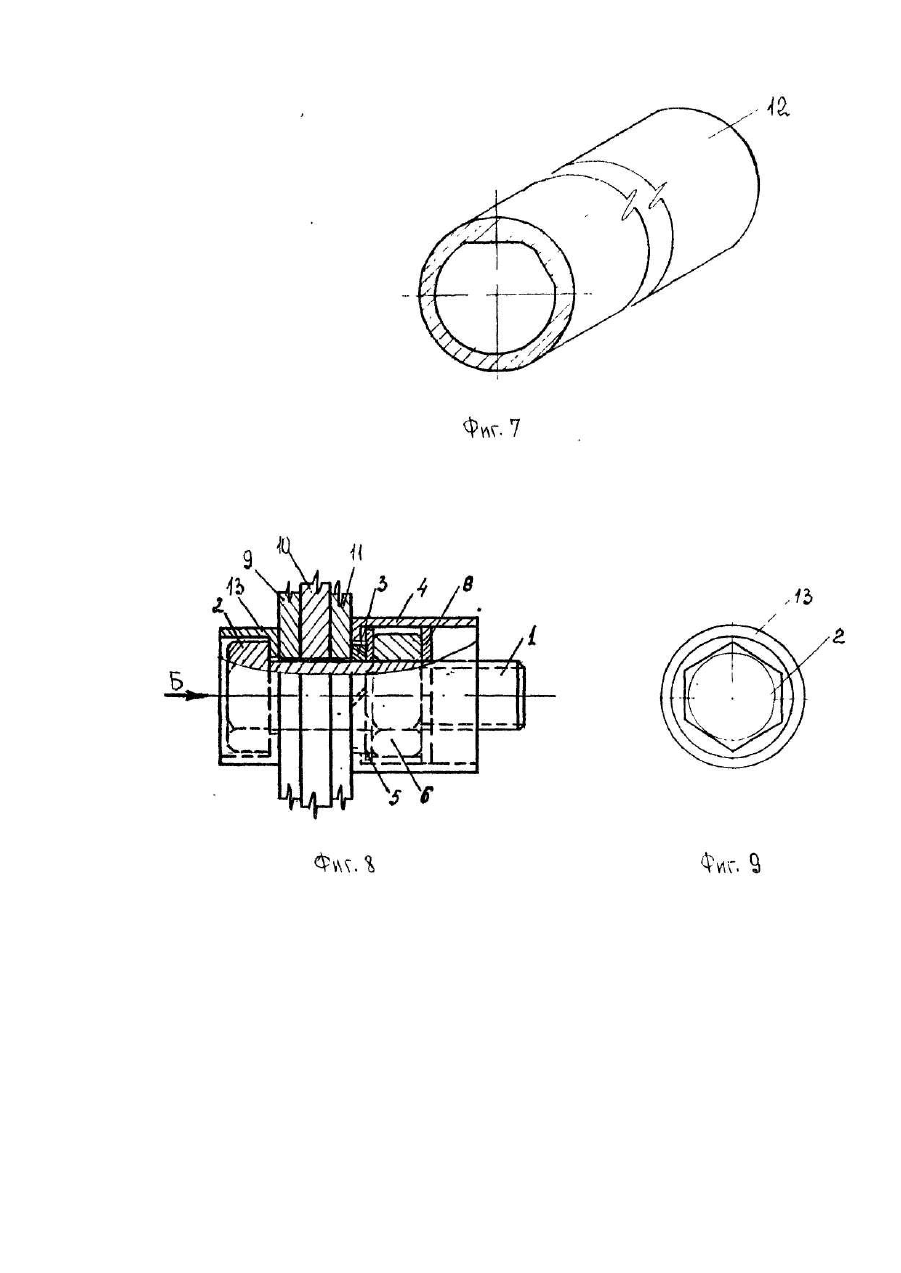

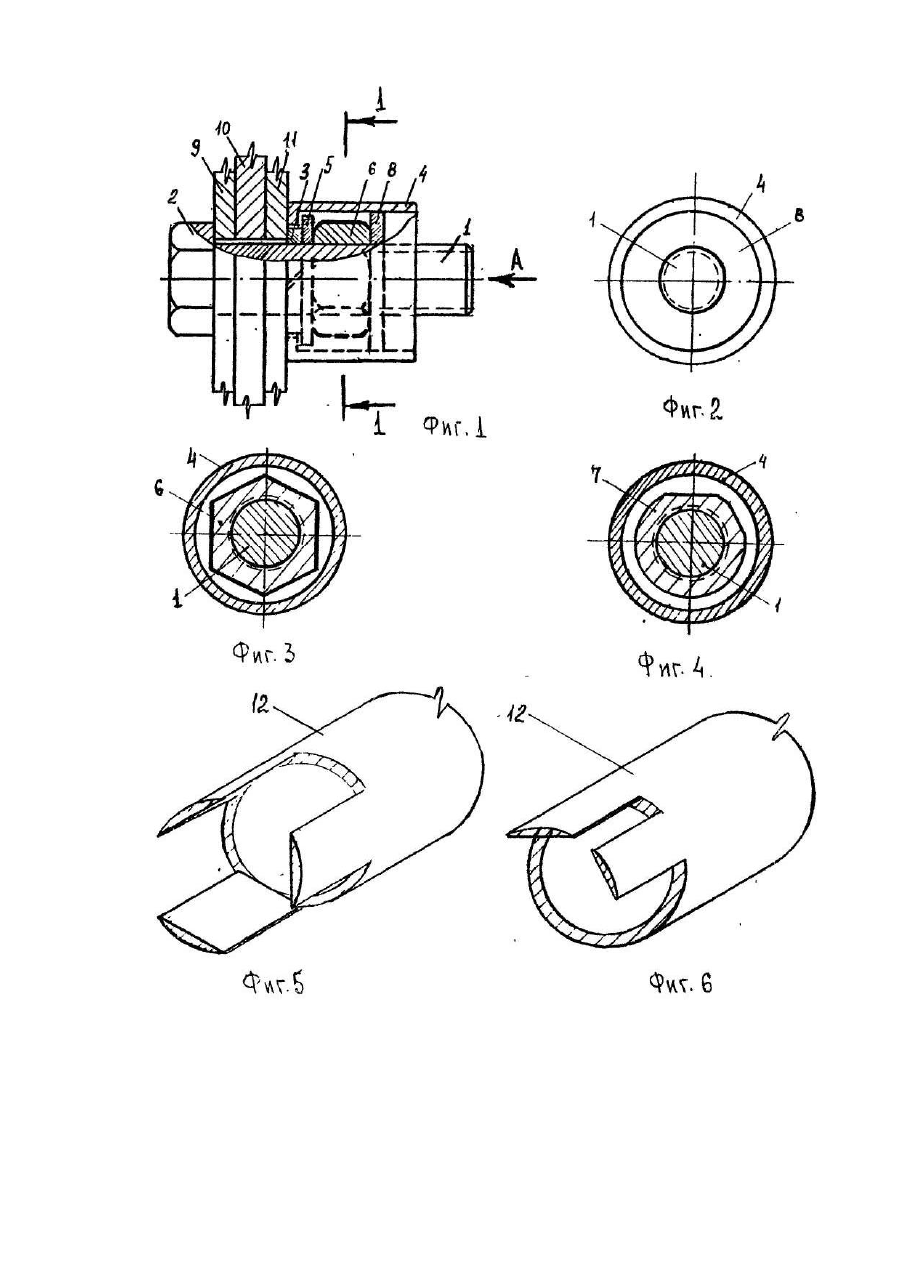

Изобретение относится к резьбовым соединениям и может быть использовано для крепления элементов металлических ферм, в частности, элементов металлических опор линий электропередачи. Известно резьбовое соединение, содержащее болт с шайбой и гайкой [см. Е.Н.Беленя, В.А.Балдин, Г С.Ведеников и др. Металлические конструкции, Общий курс: Учебник для ВУЗов. 6-е издание, переработанное и дополненное - М., Стройиздат, 1986, с.113, рис.6.1а и с 117, рис.6,4)]. Это соединение не обеспечивает защиты от самоотвинчивания гайки при знакопеременных воздействиях, а также от неразрешенного ее отвинчивания Известно также резьбовое соединение, содержащее болт, гайку и контргайку [см. К.П.Крюков, Б.П.Новгородцев. Конструкции и механический расчет линий электропередачи. 2-е издание, переработанное и дополненное - Л., Энергия, Ленинградское отделение, 1979, с. 189, рис.7-43]. Известное техническое решение предотвращает самоотвинчивание гайки при знакопеременных нагрузках, но не исключает возможности неразрешенного отвинчивания гаек резьбового соединения и снятия соединяемых элементов с целью хищения. Известно устройства [заявка Франции №2531155 от 27.07.84 г. "Устройство, препятствующее неразрешенному отвинчиванию гаек и болтов", кл. F 16 В 41/00], содержащее крепежный элемент с шестигранной головкой и защитный колпачок из упрочненного материала, установленный на головке посредством двух цанговых вкладышей, охватывающи х шестигранную головку и образующи х с колпачком резьбовое и коническое соединение. На внешнем торце колпачка выполнено глухое эксцентрично расположенное отверстие для стыковки со спецключом. Недостатками такого устройства являются многодельность, а также невозможность обеспечения надежной защиты от неразрешенного отвинчивания резьбового элемента, поскольку отворачивание можно произвести, например, за наружную поверхность колпачка газовым ключом. Наиболее близким по технической сущности к предлагаемому является устройство [патент Госкомизобретений при ГКНТ СССР Ns 1784076, кл. F 16 В 41 /00 "Устройство для неразрешенного отвинчивания" от 23.12.92. Бюл. №47], содержащее резьбовой элемент, на головке которого с возможностью вращения установлен стакан с центральным отверстием в его дне, который выполнен глубиной не меньше высоты головки, имеющей кодовые элементы, и закрепленный на резьбовом элементе при помощи пружинного кольца. Недостатками известного устройства являются необходимость нарезки резьбы в одном из соединяемых элементов, а также необходимость изготовления специального резьбового элемента сложной конструкции. Задача, решение которой осуществляется данным изобретением, состоит в создании резьбового соединения с использованием стандартного болта исключения нарезки резьбы в соединяемых элементах и упрощения устройства неразрешенного отвинчивания. Техническое решение поставленной задачи заключается в том, что в резьбовом соединении согласно изобретения резьбовой элемент в виде стандартного болта пропускается через пакет соединяемых элементов, после чего на его нарезную часть устанавливается стандартная пружинная шайба, на которую с возможностью вращения устанавливается стакан с отверстием в его дне, глубиной большей, чем высота гайки, в стакан устанавливается плоская шайба и спецключом навинчивается стандартная гайка либо гайка с кодированными гранями, после чего в стакан запрессовывается плоская шайба-заглушка с наружным диаметром на 0,3-0,5мм больше, чем внутренний диаметр стакана, в результате чего исключается возможность доступа к гайке и развинчиванию соединения. Благодаря закрытию гайки резьбового соединения стаканом с возможностью его вращения, завинчивания гайки спецключом, закрытию гайки шайбой-заглушкой становится невозможным' отвинчивание резьбового соединения, наличие пружинной шайбы между гайкой и пакетом соединяемых элементов исключает самоотвинчивание гайки при знакопеременных нагрузках на соединение, а установка двух плоских шайб в стакане не позволит обжать стакан на гайке и отвинтить систему стакан-гайка газовым ключом. Для повышения надежности соединения дополнительно может быть установлен стакан для закрытия головки болта. На фиг. 1 показано предлагаемое устройство в рабочем положении; на фиг. 2 -вид А на фиг. 1; на фиг. 3 разрез 1-І на фиг. 1; (вариант установки шестигранной гайки); на фиг. 4 - разрез 1-І на фиг. 1 (вариант установки гайки с кодированными гранями); на фиг. 5 - спецключ для завинчивания шестигранной гайки; на фиг. 6 - спецключ для завинчивания гайки с кодированнымигранями; на фиг. 7 - вариант исполнения ключа для завинчивания гайки с кодированными гранями; на фиг. 8 - вариант соединения с дополнительно установленным стаканом, закрывающим головку болта; на фиг. 9 - вид Б на фиг. 8. Резьбовое соединение включает: стандартный болт 1 с шестигранной головкой 2, пружинную шайбу 3, стакан 4, плоскую шайбу 5, устанавливаемую в стакан, шестигранную гайку 6 или гайку с кодированными гранями 7, плоскую шайбу-заглушк у 8, соединяемые детали 9, 10 и 11 и специальный ключ 12. Сборку резьбового соединения осуществляют следующим образом: собирают пакет соединяемых элементов 9, 10 и 11, устанавливают болт 1, устанавливают пружинную шайбу 3 с надетым на нее стаканом 4, устанавливают плоскую шайбу 5, завинчивают гайку 6 специальным ключом 12, запрессовывают шайбузаглушку 8 в стакан 4. При необходимости на болт 1 может быть дополнительно установлен стакан 13, закрывающий головку болта. После сборки устройства отвинчивание становится невозможным. Меняя расположение граней на гайке, их количество, высоту, углы наклона граней друг к другу можно получить большое разнообразие типов гаек с кодированными гранями, исключив возможность их отвинчивания одним спецключом. Предложенное техническое решение збеспечивает высокую надежность соединения конструктивных элементов благодаря исключению возможности самоотвинчивания, неразрешенного отвинчивания, снятия элементов и нанесения ущерба от разборки конструкций.
