Hерознімhе різьбове з’єдhаhhя

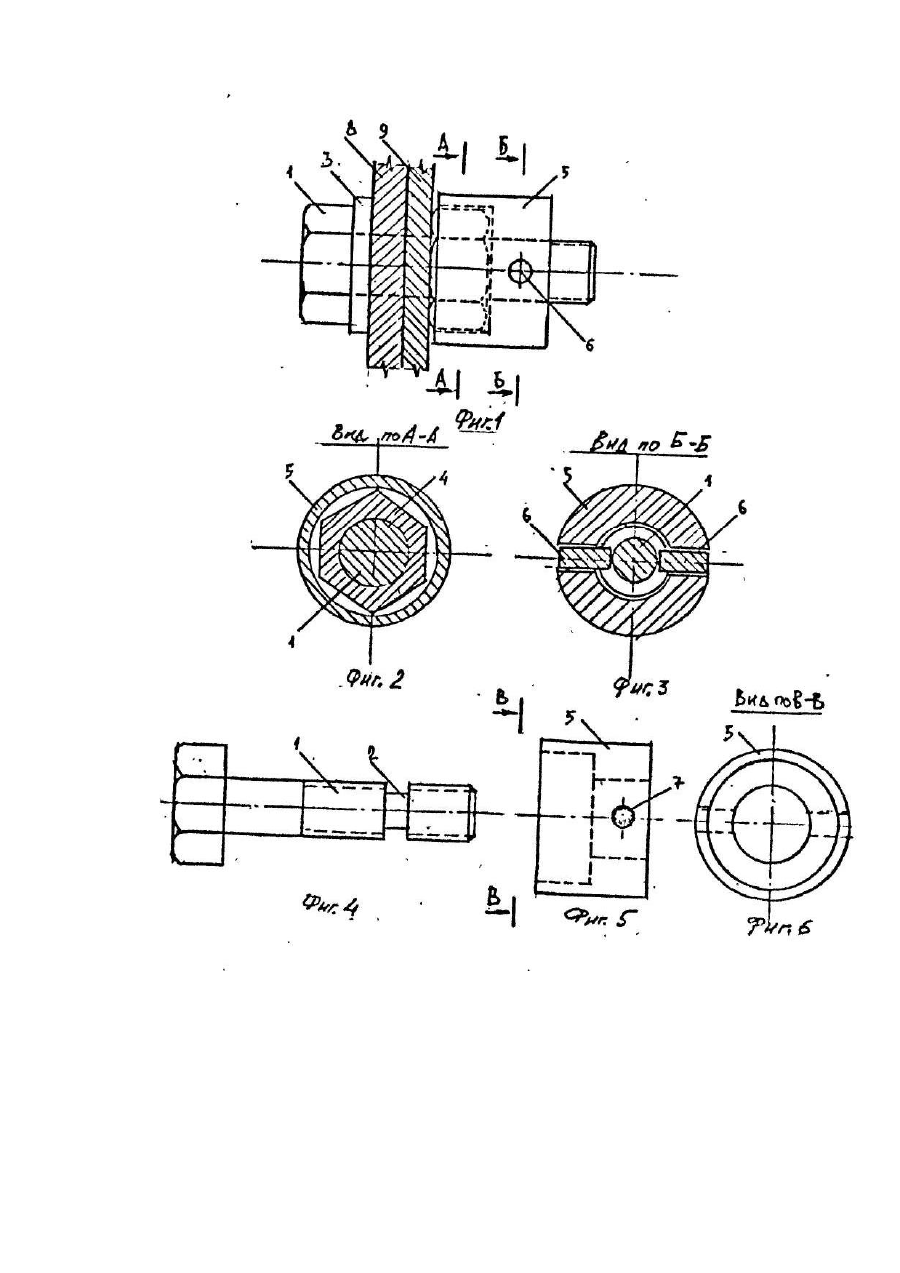

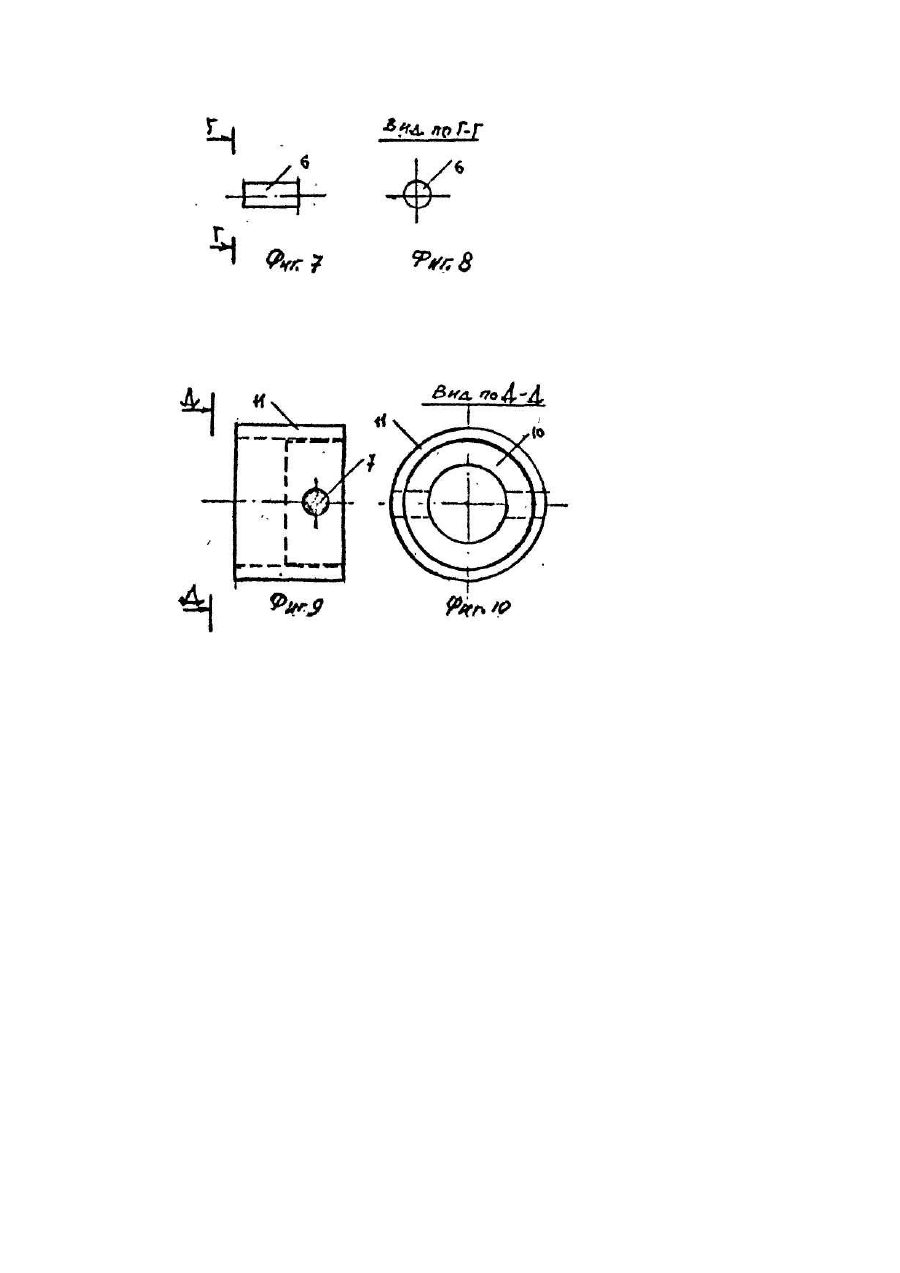

Изобретение относится к резьбовым соединениям и может быть использовано для крепления элементов металлических ферм, в частности, элементов металлических опор линий электропередачи. Известно резьбовое соединение, содержащее болт с шайбой и гайкой (Е.Н.Беленя, В.А.Балдин, Г.С.Ведеников и др. Металлические конструкции. Общий курс. Учебник для ВУЗов. 6-е издание, переработанное и дополненное. М., Стройиздат, 1986, с.113, рис.6.1, а и с. 117, рис.6.4). Это соединение не обеспечивает защиты от самооткручивания гайки при знакопеременных воздействиях, а также от преднамеренного ее откручивания. Известно также резьбовое соединение, содержащее болт, шайбу, гайку и контрдеталь в виде шплинта, препятствующего самооткручиванию гайки при знакопеременных воздействиях (К.П.Крюков, Б.П.Новгородцев. Конструкция и механический расчет линий электропередачи. 2-е издание, переработанное и дополненное. Л..Энергия, 1979, с.70, рис.2-10). Однако и это соединение не обеспечивает защиты от преднамеренного откручивания гайки (после удаления шплинта). Наиболее близким по технической сущности к предлагаемому является резьбовое соединение, содержащее болт, гайку и контрдеталь в виде контргайки (К.П.Крюков, Б.П.Новгородцев. Конструкции и механический расчет линий электропередачи. 2-е издание, переработанное и Дополненное. Л..Энергия, 1979. 6.189, рис.7-43). Известное техническое решение не исключает возможности преднамеренного откручивания отдельных деталей резьбового соединения и недопустимого с точки зрения техники безопасности снятия соединяемых элементов конструкции. Задача, на решение которой направлено изобретение, состоит в создании неразъемного резьбового соединения, выполненного с учетом исключения возможности преднамеренного откручивания его деталей и снятия соединяемых элементов конструкции. Техническое решение поставленной задачи заключается в том, что в известном резьбовом соединении, содержащем болт, шайбу, гайку и контрдеталь, согласно изобретению, по окружности стержня болта выполнена канавка, над которой установлена контрдеталь, закрывающая гайку, с диаметрально расположенными в ее стенках отверстиями, в которых запрессованы стопорные детали, входящие своими концами в канавку. Контрдеталь может быть выполнена в виде кольца с переменной толщиной стенки. Вариантно контрдеталь может быть выполнена в виде двух разноразмерных колец, установленных одно над другим, с диаметрально расположенными в их стенках отверстиями, при этом внутреннее кольцо имеет наружный диаметр большего размера, чем диаметр описанной вокруг гайки окружности, а внутренний диаметр наружного кольца имеет размер, позволяющий надевать наружное кольцо на внутреннее. Стопорные детали могут быть выполнены, например, в виде цилиндрических штифтов. Благодаря вхождению концов стопорных деталей в канавку и невозможности удаления вследствие их предварительной запрессовки полностью исключается возможность преднамеренного откручивания гайки с последующим снятием соединяемых элементов конструкций, поскольку гайка полностью закрывается контрдеталью что, в свою очередь, предотвращает нанесение ущерба от разборки и разрушения конструкций, например, опор линий электропередачи. Помимо этого, изобретение обеспечивает высокую надежность соединения при знакопеременных нагрузках. На фиг.1 представлен общий вид неразъемного соединения в сборе; на фиг.2 - вид А-А фиг.1; на фиг.3 вид по Б-Б фиг.1; на фиг.4 - болт с канавкой; на фиг.5 - контрдеталь в виде кольца с переменной толщиной стенки, вид сбоку; на фиг.6 - вид по В-В фиг.6; на фиг.7 - стопорная деталь, вид сбоку; на фиг.8 - вид по Г-Г фиг.7;на фиг.9 - контрдеталь из двух разноразмерных колец, установленных одно над другим, вид сбоку; на фиг. 10 - вид по Д-Д фиг.9. Неразъемное резьбовое соединение включает: болт 1 с канавкой 2, шайбу 3, гайку 4, контрдеталь 5 со стопорными деталями 6, запрессованными в диаметрально расположенные в контрдетали отверстия 7 и соединяемые элементы 8 и 9. Сборку осуществляют следующим образом: собирают пакет соединяемых элементов 8 и 9, устанавливают болт 1 с шайбой 3, закручивают гайку 4, устанавливают контрдеталь 5 с диаметрально расположенными в ней отверстиями 7, в которые запрессовывают стопорные детали 6, например, ударами молотка. После сборки соединения гайки 4 закрываются контрдеталью 5 и ее откручивание становится невозможным в результате фиксирования контрдетали 5 стопорными деталями 6, концы которых находятся в канавке 2 болта 1. При выполнении контрдетали в виде двух разноразмерных колец, установленных одно над другим, сборку осуществляют следующим образом. После сборки соединения гайка 4 закрывается наружным кольцом контрдетали 11 и ее откручивание становится невозможным в результате фиксирования обеих колец контрдетали 10 и 11 стопорными деталями 6, концы которых находятся в канавке 2 болта 1. Предлагаемое техническое решение обеспечивает высокую надежность соединения конструктивных элементов благодаря исключению возможности самооткручивания гайки при знакопеременных воздействиях и преднамеренного откручивания гайки, снятия элементов и нанесения ущерба от разборки конструкции.
