Спосіб захисту нержавіючої сталі від корозії в середовищі хлористого нітрозилу

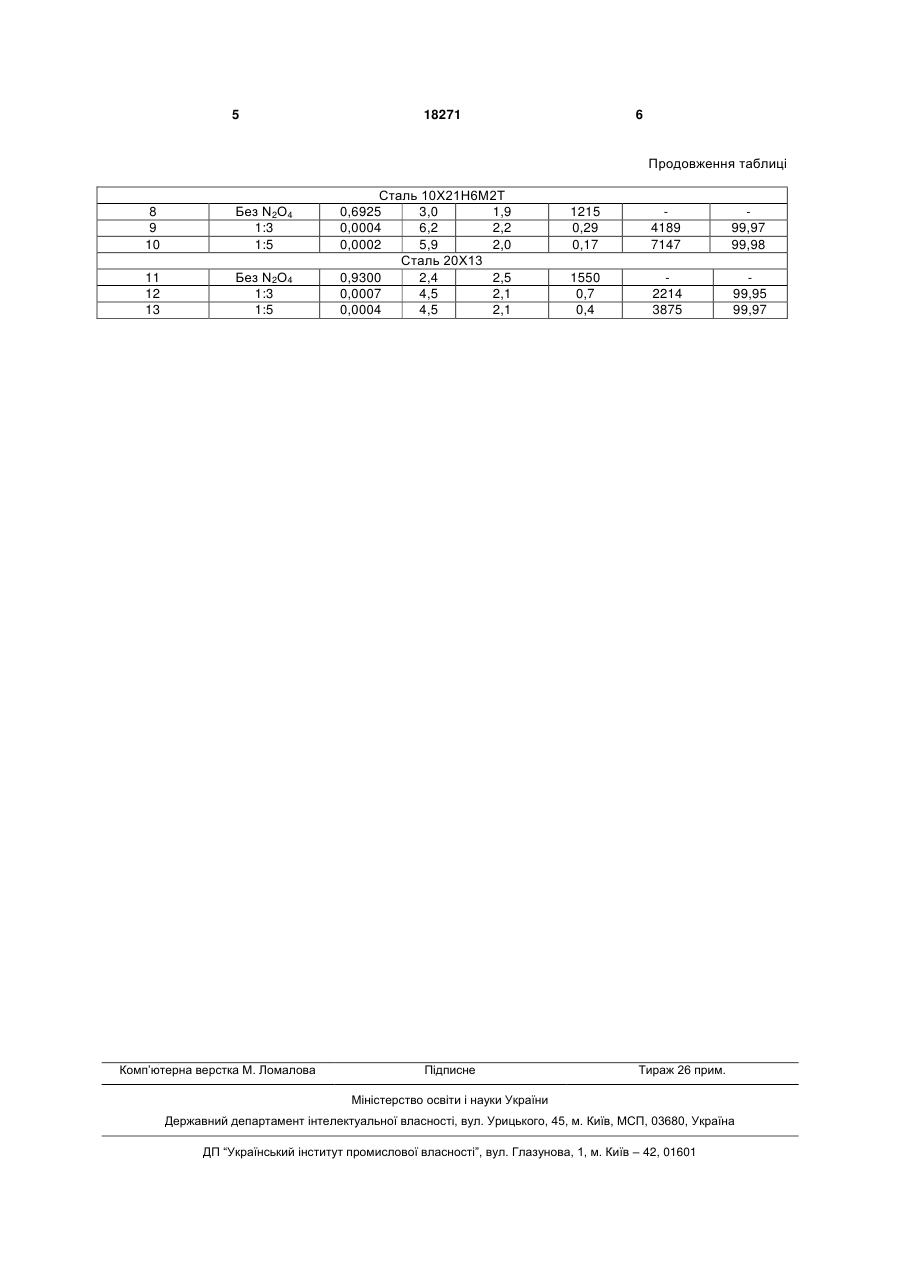

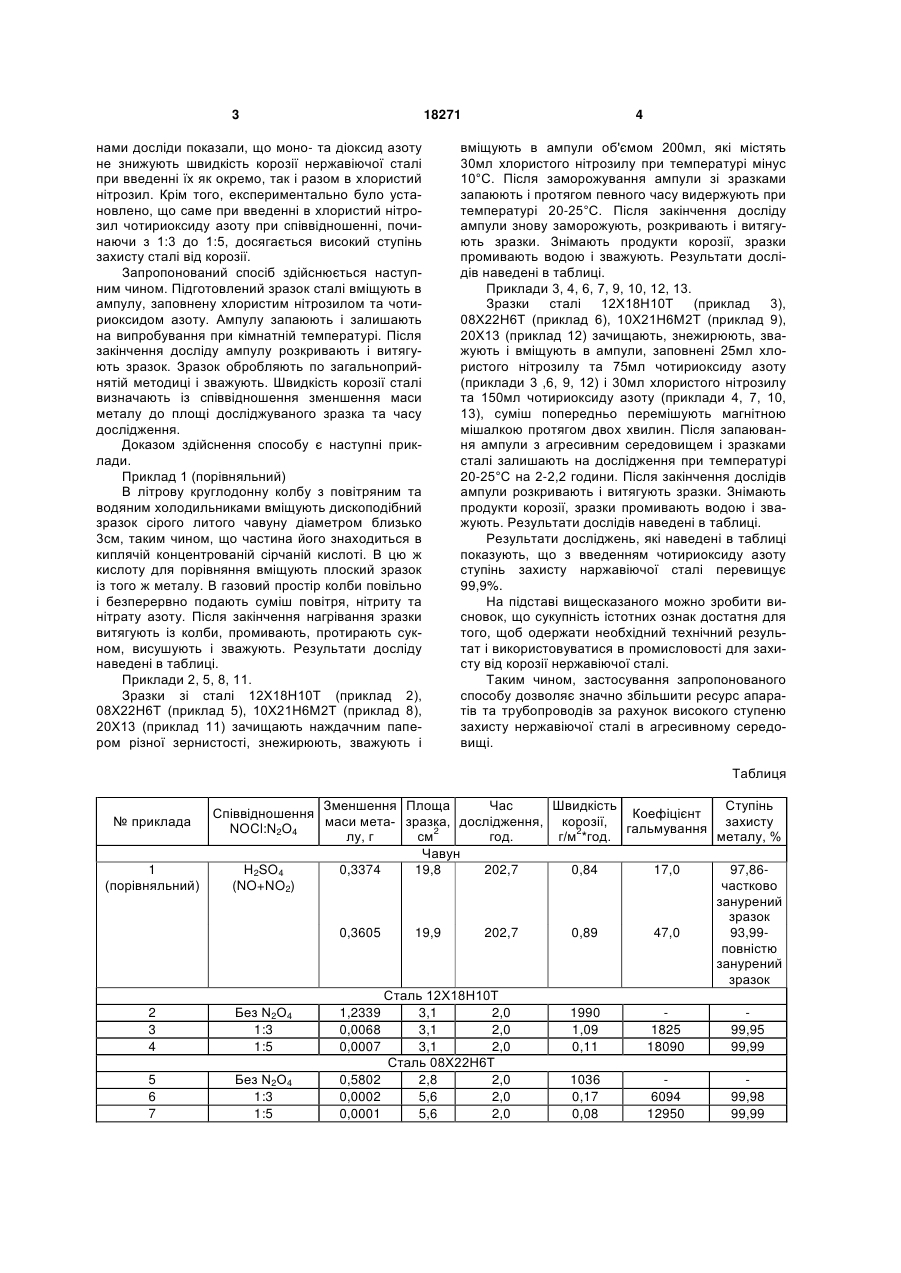

1. Спосіб захисту нержавіючої сталі від корозії в середовищі хлористого нітрозилу шляхом введення оксидів азоту, який відрізняється тим, що в хлористий нітрозил вводять рідкий чотириоксид азоту у співвідношенні хлористий нітрозил:чотириоксид азоту від 1:3 до 1:5. 2. Спосіб за п.1, який відрізняється тим, що поверхня, яка підлягає захисту, знаходиться при температурі 20-25°С. (19) (21) u200602342 (22) 03.03.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. №11, 2006р. (72) Гру Борис Абрамович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "НАУКОВОДОСЛІДНИЙ І ПРОЕКТНИЙ ІНСТИТУТ ХІМІЧНИХ ТЕХНОЛОГІЙ "ХІМТЕХНОЛОГІЯ" 3 нами досліди показали, що моно- та діоксид азоту не знижують швидкість корозії нержавіючої сталі при введенні їх як окремо, так і разом в хлористий нітрозил. Крім того, експериментально було установлено, що саме при введенні в хлористий нітрозил чотириоксиду азоту при співвідношенні, починаючи з 1:3 до 1:5, досягається високий ступінь захисту сталі від корозії. Запропонований спосіб здійснюється наступним чином. Підготовлений зразок сталі вміщують в ампулу, заповнену хлористим нітрозилом та чотириоксидом азоту. Ампулу запаюють і залишають на випробування при кімнатній температурі. Після закінчення досліду ампулу розкривають і витягують зразок. Зразок обробляють по загальноприйнятій методиці і зважують. Швидкість корозії сталі визначають із співвідношення зменшення маси металу до площі досліджуваного зразка та часу дослідження. Доказом здійснення способу є наступні приклади. Приклад 1 (порівняльний) В літрову круглодонну колбу з повітряним та водяним холодильниками вміщують дископодібний зразок сірого литого чавуну діаметром близько 3см, таким чином, що частина його знаходиться в киплячій концентрованій сірчаній кислоті. В цю ж кислоту для порівняння вміщують плоский зразок із того ж металу. В газовий простір колби повільно і безперервно подають суміш повітря, нітриту та нітрату азоту. Після закінчення нагрівання зразки витягують із колби, промивають, протирають сукном, висушують і зважують. Результати досліду наведені в таблиці. Приклади 2, 5, 8, 11. Зразки зі сталі 12Х18Н10Т (приклад 2), 08Х22Н6Т (приклад 5), 10Х21Н6М2Т (приклад 8), 20Х13 (приклад 11) зачищають наждачним папером різної зернистості, знежирюють, зважують і 18271 4 вміщують в ампули об'ємом 200мл, які містять 30мл хлористого нітрозилу при температурі мінус 10°С. Після заморожування ампули зі зразками запаюють і протягом певного часу видержують при температурі 20-25°С. Після закінчення досліду ампули знову заморожують, розкривають і витягують зразки. Знімають продукти корозії, зразки промивають водою і зважують. Результати дослідів наведені в таблиці. Приклади 3, 4, 6, 7, 9, 10, 12, 13. Зразки сталі 12Х18Н10Т (приклад 3), 08Х22Н6Т (приклад 6), 10Х21Н6М2Т (приклад 9), 20Х13 (приклад 12) зачищають, знежирюють, зважують і вміщують в ампули, заповнені 25мл хлористого нітрозилу та 75мл чотириоксиду азоту (приклади 3 ,6, 9, 12) і 30мл хлористого нітрозилу та 150мл чотириоксиду азоту (приклади 4, 7, 10, 13), суміш попередньо перемішують магнітною мішалкою протягом двох хвилин. Після запаювання ампули з агресивним середовищем і зразками сталі залишають на дослідження при температурі 20-25°С на 2-2,2 години. Після закінчення дослідів ампули розкривають і витягують зразки. Знімають продукти корозії, зразки промивають водою і зважують. Результати дослідів наведені в таблиці. Результати досліджень, які наведені в таблиці показують, що з введенням чотириоксиду азоту ступінь захисту наржавіючої сталі перевищує 99,9%. На підставі вищесказаного можно зробити висновок, що сукупність істотних ознак достатня для того, щоб одержати необхідний технічний результат і використовуватися в промисловості для захисту від корозії нержавіючої сталі. Таким чином, застосування запропонованого способу дозволяє значно збільшити ресурс апаратів та трубопроводів за рахунок високого ступеню захисту нержавіючої сталі в агресивному середовищі. Таблиця Зменшення Площа Час Швидкість Ступінь Співвідношення Коефіцієнт маси мета- зразка, дослідження, корозії, захисту NOCl:N2O4 гальмування лу, г см2 год. г/м2*год. металу, % Чавун 1 H2SO4 0,3374 19,8 202,7 0,84 17,0 97,86(порівняльний) (NO+NO2) частково занурений зразок 0,3605 19,9 202,7 0,89 47,0 93,99повністю занурений зразок Сталь 12Х18Н10Т 2 Без N2О4 1,2339 3,1 2,0 1990 3 1:3 0,0068 3,1 2,0 1,09 1825 99,95 4 1:5 0,0007 3,1 2,0 0,11 18090 99,99 Сталь 08Х22Н6Т 5 Без N2О4 0,5802 2,8 2,0 1036 6 1:3 0,0002 5,6 2,0 0,17 6094 99,98 7 1:5 0,0001 5,6 2,0 0,08 12950 99,99 № приклада 5 18271 6 Продовження таблиці 8 9 10 Без N2О4 1:3 1:5 11 12 13 Без N2О4 1:3 1:5 Комп’ютерна верстка М. Ломалова Сталь 10Х21Н6М2Т 0,6925 3,0 1,9 0,0004 6,2 2,2 0,0002 5,9 2,0 Сталь 20Х13 0,9300 2,4 2,5 0,0007 4,5 2,1 0,0004 4,5 2,1 Підписне 1215 0,29 0,17 41897147 99,97 99,98 1550 0,7 0,4 2214 3875 99,95 99,97 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
