Пристрій для зняття шкур з туш великої рогатої худоби

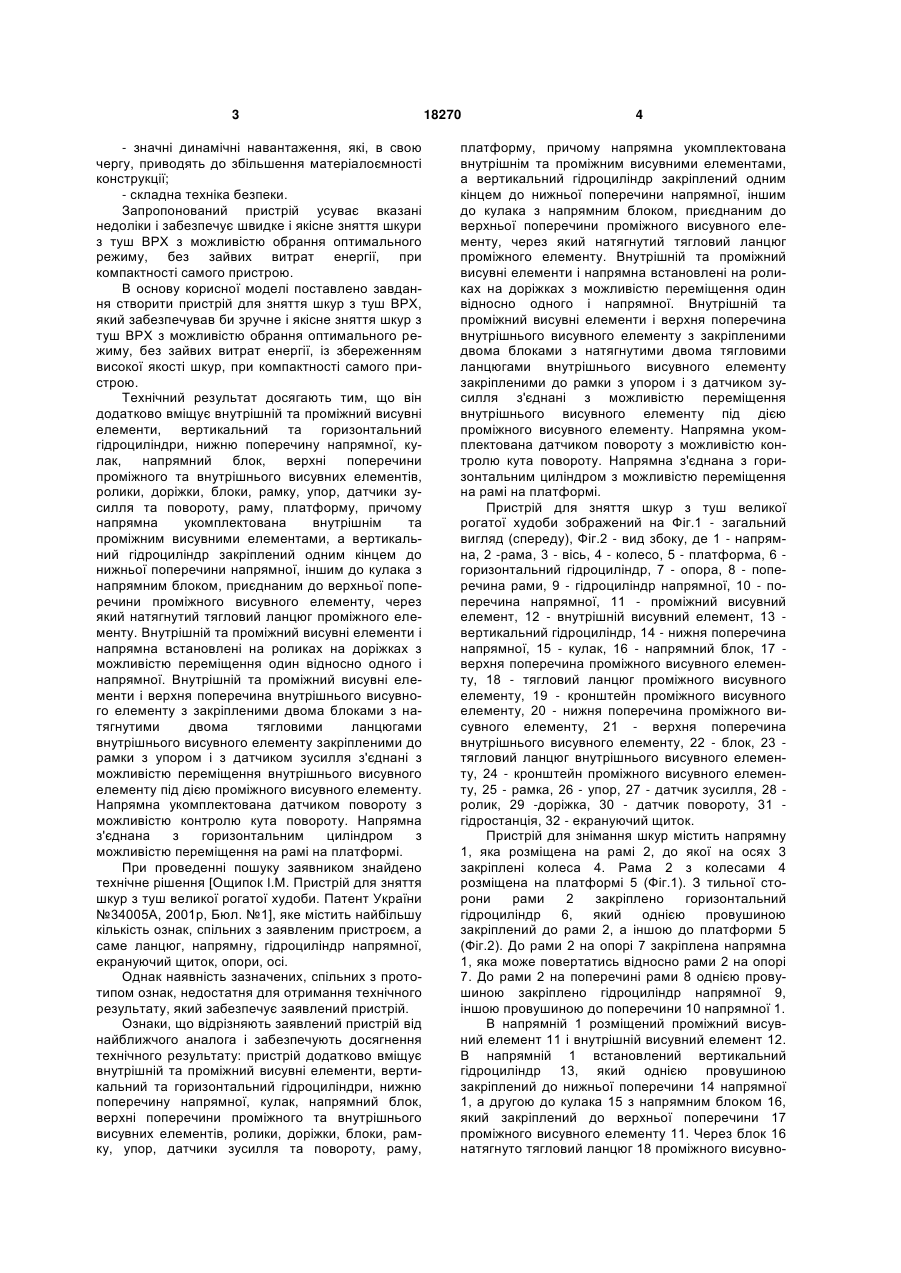

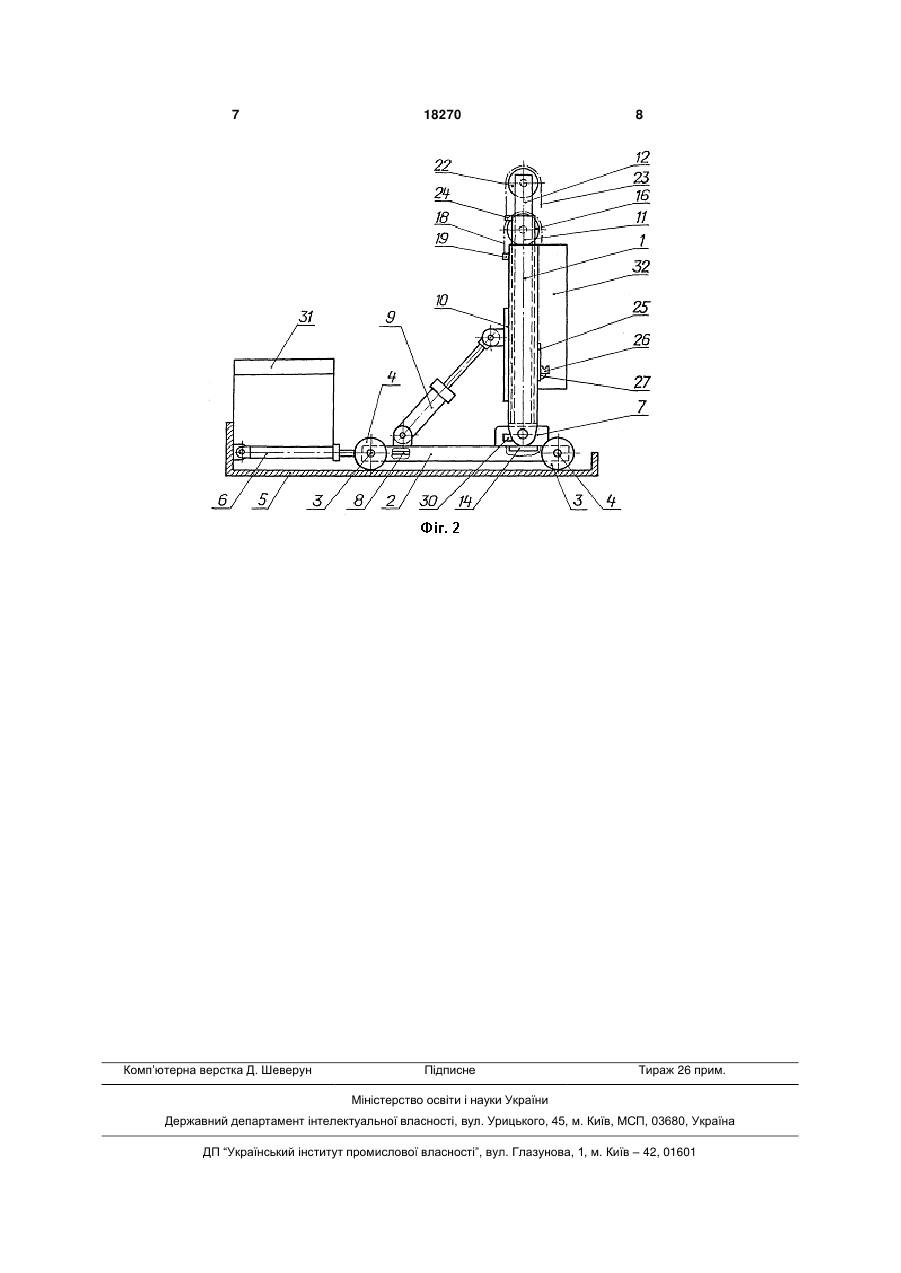

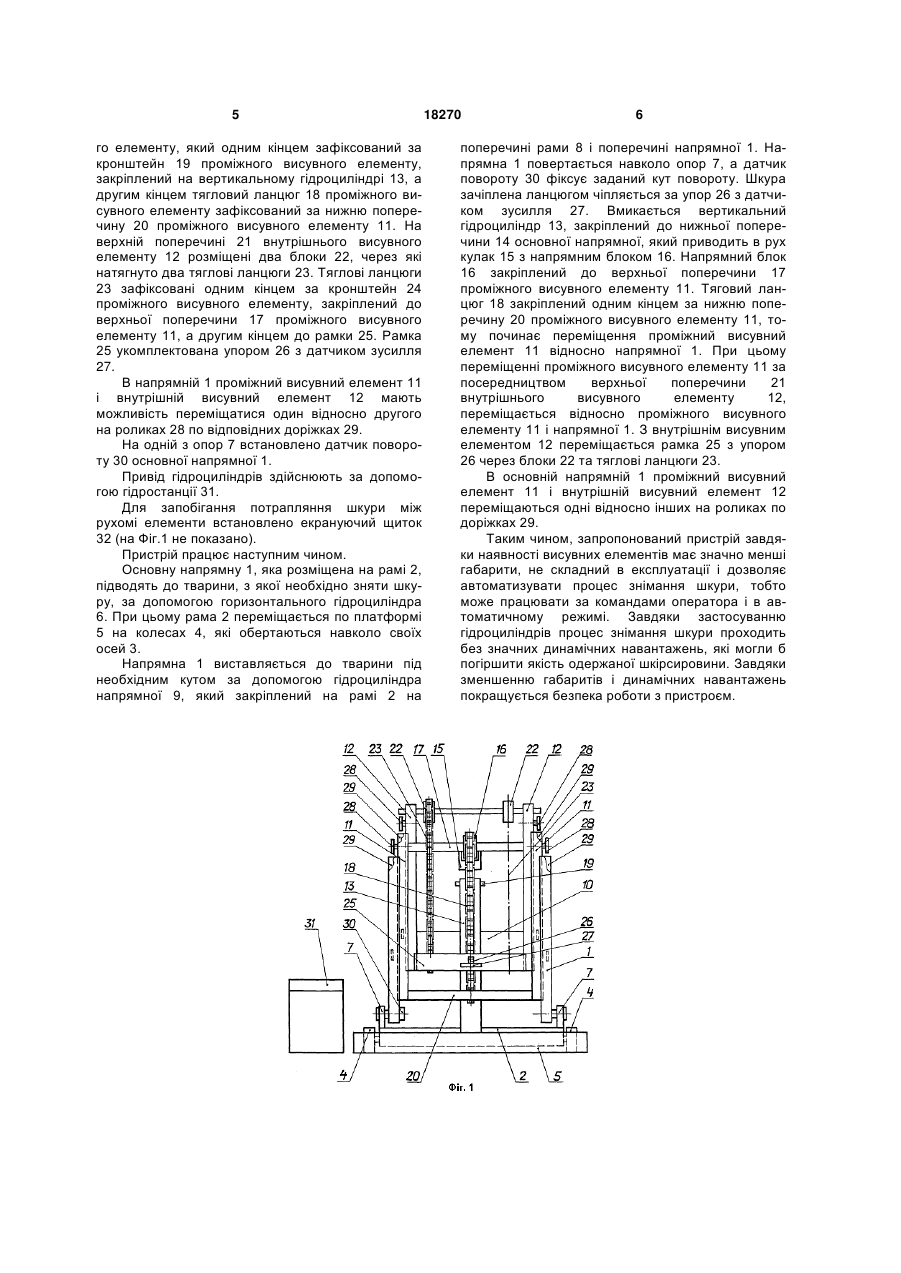

1. Пристрій для зняття шкур з туш великої рогатої худоби, який містить ланцюг, напрямну, упор, гідроциліндр напрямної, екрануючий щиток, опори, осі, який відрізняється тим, що він додатково містить внутрішній та проміжний висувні елементи, вертикальний та горизонтальний гідроциліндри, нижню поперечину напрямної, кулак, напрямний блок, верхні поперечини проміжного та внутрішнього висувних елементів, ролики, доріжки, блоки, рамку, упор, датчики зусилля та повороту, раму, платформу, причому напрямна укомплектована внутрішнім та проміжним висувними елементами, а вертикальний гідроциліндр прикріплений одним кінцем до нижньої поперечини напрямної, іншим - до кулака з напрямним блоком, приєднаним до верхньої поперечини проміжного висувного U 2 (19) 1 3 - значні динамічні навантаження, які, в свою чергу, приводять до збільшення матеріалоємності конструкції; - складна техніка безпеки. Запропонований пристрій усуває вказані недоліки і забезпечує швидке і якісне зняття шкури з туш ВРХ з можливістю обрання оптимального режиму, без зайвих витрат енергії, при компактності самого пристрою. В основу корисної моделі поставлено завдання створити пристрій для зняття шкур з туш ВРХ, який забезпечував би зручне і якісне зняття шкур з туш ВРХ з можливістю обрання оптимального режиму, без зайвих витрат енергії, із збереженням високої якості шкур, при компактності самого пристрою. Технічний результат досягають тим, що він додатково вміщує внутрішній та проміжний висувні елементи, вертикальний та горизонтальний гідроциліндри, нижню поперечину напрямної, кулак, напрямний блок, верхні поперечини проміжного та внутрішнього висувних елементів, ролики, доріжки, блоки, рамку, упор, датчики зусилля та повороту, раму, платформу, причому напрямна укомплектована внутрішнім та проміжним висувними елементами, а вертикальний гідроциліндр закріплений одним кінцем до нижньої поперечини напрямної, іншим до кулака з напрямним блоком, приєднаним до верхньої поперечини проміжного висувного елементу, через який натягнутий тягловий ланцюг проміжного елементу. Внутрішній та проміжний висувні елементи і напрямна встановлені на роликах на доріжках з можливістю переміщення один відносно одного і напрямної. Внутрішній та проміжний висувні елементи і верхня поперечина внутрішнього висувного елементу з закріпленими двома блоками з натягнутими двома тягловими ланцюгами внутрішнього висувного елементу закріпленими до рамки з упором і з датчиком зусилля з'єднані з можливістю переміщення внутрішнього висувного елементу під дією проміжного висувного елементу. Напрямна укомплектована датчиком повороту з можливістю контролю кута повороту. Напрямна з'єднана з горизонтальним циліндром з можливістю переміщення на рамі на платформі. При проведенні пошуку заявником знайдено технічне рішення [Ощипок І.М. Пристрій для зняття шкур з туш великої рогатої худоби. Патент України №34005А, 2001р, Бюл. №1], яке містить найбільшу кількість ознак, спільних з заявленим пристроєм, а саме ланцюг, напрямну, гідроциліндр напрямної, екрануючий щиток, опори, осі. Однак наявність зазначених, спільних з прототипом ознак, недостатня для отримання технічного результату, який забезпечує заявлений пристрій. Ознаки, що відрізняють заявлений пристрій від найближчого аналога і забезпечують досягнення технічного результату: пристрій додатково вміщує внутрішній та проміжний висувні елементи, вертикальний та горизонтальний гідроциліндри, нижню поперечину напрямної, кулак, напрямний блок, верхні поперечини проміжного та внутрішнього висувних елементів, ролики, доріжки, блоки, рамку, упор, датчики зусилля та повороту, раму, 18270 4 платформу, причому напрямна укомплектована внутрішнім та проміжним висувними елементами, а вертикальний гідроциліндр закріплений одним кінцем до нижньої поперечини напрямної, іншим до кулака з напрямним блоком, приєднаним до верхньої поперечини проміжного висувного елементу, через який натягнутий тягловий ланцюг проміжного елементу. Внутрішній та проміжний висувні елементи і напрямна встановлені на роликах на доріжках з можливістю переміщення один відносно одного і напрямної. Внутрішній та проміжний висувні елементи і верхня поперечина внутрішнього висувного елементу з закріпленими двома блоками з натягнутими двома тягловими ланцюгами внутрішнього висувного елементу закріпленими до рамки з упором і з датчиком зусилля з'єднані з можливістю переміщення внутрішнього висувного елементу під дією проміжного висувного елементу. Напрямна укомплектована датчиком повороту з можливістю контролю кута повороту. Напрямна з'єднана з горизонтальним циліндром з можливістю переміщення на рамі на платформі. Пристрій для зняття шкур з туш великої рогатої худоби зображений на Фіг.1 - загальний вигляд (спереду), Фіг.2 - вид збоку, де 1 - напрямна, 2 -рама, 3 - вісь, 4 - колесо, 5 - платформа, 6 горизонтальний гідроциліндр, 7 - опора, 8 - поперечина рами, 9 - гідроциліндр напрямної, 10 - поперечина напрямної, 11 - проміжний висувний елемент, 12 - внутрішній висувний елемент, 13 вертикальний гідроциліндр, 14 - нижня поперечина напрямної, 15 - кулак, 16 - напрямний блок, 17 верхня поперечина проміжного висувного елементу, 18 - тягловий ланцюг проміжного висувного елементу, 19 - кронштейн проміжного висувного елементу, 20 - нижня поперечина проміжного висувного елементу, 21 - верхня поперечина внутрішнього висувного елементу, 22 - блок, 23 тягловий ланцюг внутрішнього висувного елементу, 24 - кронштейн проміжного висувного елементу, 25 - рамка, 26 - упор, 27 - датчик зусилля, 28 ролик, 29 -доріжка, 30 - датчик повороту, 31 гідростанція, 32 - екрануючий щиток. Пристрій для знімання шкур містить напрямну 1, яка розміщена на рамі 2, до якої на осях 3 закріплені колеса 4. Рама 2 з колесами 4 розміщена на платформі 5 (Фіг.1). З тильної сторони рами 2 закріплено горизонтальний гідроциліндр 6, який однією провушиною закріплений до рами 2, а іншою до платформи 5 (Фіг.2). До рами 2 на опорі 7 закріплена напрямна 1, яка може повертатись відносно рами 2 на опорі 7. До рами 2 на поперечині рами 8 однією провушиною закріплено гідроциліндр напрямної 9, іншою провушиною до поперечини 10 напрямної 1. В напрямній 1 розміщений проміжний висувний елемент 11 і внутрішній висувний елемент 12. В напрямній 1 встановлений вертикальний гідроциліндр 13, який однією провушиною закріплений до нижньої поперечини 14 напрямної 1, а другою до кулака 15 з напрямним блоком 16, який закріплений до верхньої поперечини 17 проміжного висувного елементу 11. Через блок 16 натягнуто тягловий ланцюг 18 проміжного висувно 5 го елементу, який одним кінцем зафіксований за кронштейн 19 проміжного висувного елементу, закріплений на вертикальному гідроциліндрі 13, а другим кінцем тягловий ланцюг 18 проміжного висувного елементу зафіксований за нижню поперечину 20 проміжного висувного елементу 11. На верхній поперечині 21 внутрішнього висувного елементу 12 розміщені два блоки 22, через які натягнуто два тяглові ланцюги 23. Тяглові ланцюги 23 зафіксовані одним кінцем за кронштейн 24 проміжного висувного елементу, закріплений до верхньої поперечини 17 проміжного висувного елементу 11, а другим кінцем до рамки 25. Рамка 25 укомплектована упором 26 з датчиком зусилля 27. В напрямній 1 проміжний висувний елемент 11 і внутрішній висувний елемент 12 мають можливість переміщатися один відносно другого на роликах 28 по відповідних доріжках 29. На одній з опор 7 встановлено датчик повороту 30 основної напрямної 1. Привід гідроциліндрів здійснюють за допомогою гідростанції 31. Для запобігання потрапляння шкури між рухомі елементи встановлено екрануючий щиток 32 (на Фіг.1 не показано). Пристрій працює наступним чином. Основну напрямну 1, яка розміщена на рамі 2, підводять до тварини, з якої необхідно зняти шкуру, за допомогою горизонтального гідроциліндра 6. При цьому рама 2 переміщається по платформі 5 на колесах 4, які обертаються навколо своїх осей 3. Напрямна 1 виставляється до тварини під необхідним кутом за допомогою гідроциліндра напрямної 9, який закріплений на рамі 2 на 18270 6 поперечині рами 8 і поперечині напрямної 1. Напрямна 1 повертається навколо опор 7, а датчик повороту 30 фіксує заданий кут повороту. Шкура зачіплена ланцюгом чіпляється за упор 26 з датчиком зусилля 27. Вмикається вертикальний гідроциліндр 13, закріплений до нижньої поперечини 14 основної напрямної, який приводить в рух кулак 15 з напрямним блоком 16. Напрямний блок 16 закріплений до верхньої поперечини 17 проміжного висувного елементу 11. Тяговий ланцюг 18 закріплений одним кінцем за нижню поперечину 20 проміжного висувного елементу 11, тому починає переміщення проміжний висувний елемент 11 відносно напрямної 1. При цьому переміщенні проміжного висувного елементу 11 за посередництвом верхньої поперечини 21 внутрішнього висувного елементу 12, переміщається відносно проміжного висувного елементу 11 і напрямної 1. З внутрішнім висувним елементом 12 переміщається рамка 25 з упором 26 через блоки 22 та тяглові ланцюги 23. В основній напрямній 1 проміжний висувний елемент 11 і внутрішній висувний елемент 12 переміщаються одні відносно інших на роликах по доріжках 29. Таким чином, запропонований пристрій завдяки наявності висувних елементів має значно менші габарити, не складний в експлуатації і дозволяє автоматизувати процес знімання шкури, тобто може працювати за командами оператора і в автоматичному режимі. Завдяки застосуванню гідроциліндрів процес знімання шкури проходить без значних динамічних навантажень, які могли б погіршити якість одержаної шкірсировини. Завдяки зменшенню габаритів і динамічних навантажень покращується безпека роботи з пристроєм. 7 Комп’ютерна верстка Д. Шеверун 18270 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
