Пристрій для прийняття водних процедур

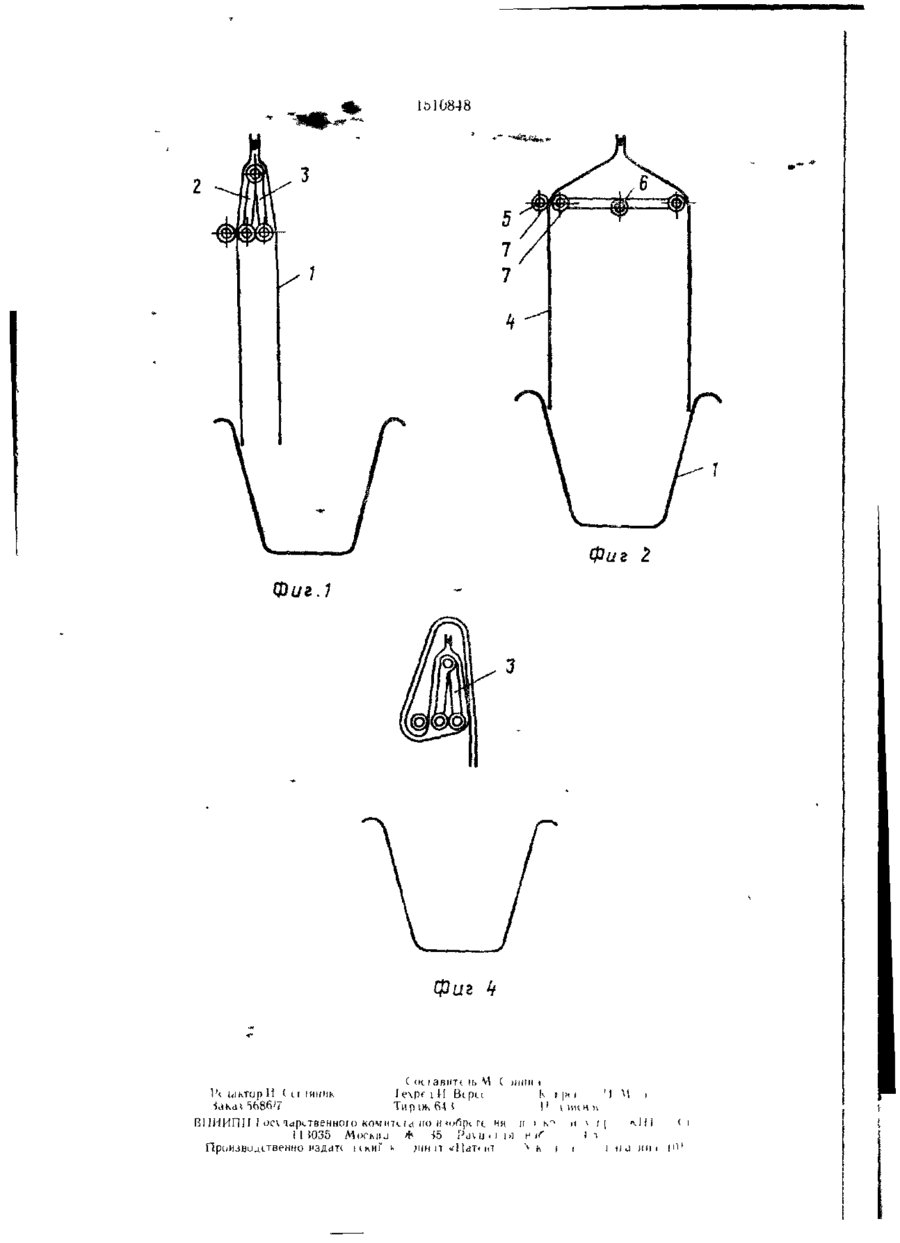

Изобретение относится к санитарногигиеническому оборудованию Цель изобретения — расширение эксплуатационных возможностей Устройство для принятия вод ных процедур содержит емкость (ванну), над которой на складном каркасе, состоящем из двух шарнирно связанных между собой рамок, закреплена шторка из эластичною материала для создания с емкостью замкнутого объем? Устройство имеет кронштейны 5. Рамка 2 жестко связана с кронштейнами 5 Шторка имеет форму прямоугольного пакета Каркас смонтирован внутри пакета таким образом, что оси 6 шарниров соединения ра мок 2, 3 между собой расположены параллельно сгибу донной части пакета 1 з п ф лы, 4 ил to СП о 00 Фиг.З 1510848 Устройство относится к санитарно-гигиеническому оборудованию. Цель изобретения — расширение эксплуатационных возможностей. На фиг. I представлено предлагаемое утройство, в положении, когда шторка выполняет функцию защитной занавески, на фиг. 2 — то же, шторка образует замкнутый объем для использования его в качестве парильного помещения; на фиг. 3 — устройство, вид сверху, на фиг. 4 — то л е, в положении, при і Устройство ,іля принятия водных процедур содержит емкость (ванну) І, над которой на складном каркасе, состоящем из двух шарнирно связанных между собой рамок 2 15 и 3, іакреплеиа шторка 4 из эластичного матери а та для создания с емкостью 1 замкнутого объема К стене ванной комнаты прикреплены кронштейны 5. Рамка 2 жестко связана с кронштейнами 5. Шторка'З имеет 20 форму прямоугольного пакета. Каркас смонтирован внутри пакета таким образом, что оси 6 шарниров соединения рамок 2 и 3 между собой расположены параллельно сгибу донной части пакета. Каркас имеет форму внутреннего профиля емкости I, а длина 25 периметра рамок 2 и 3 равна удвоенной ширине пакета. Для фиксации рамок в сложенном или развернутом положении стены ванной комнаты имеют упоры (не показаны). Шторка укреплена на кольцах 7, через коЗО торые (?роходят рамки 2 и 3. нижние кромки плотно прилегают к стенам ванны, образуя замкнутый объем. Подача пара (как и вентиляция) осуществляется от парообразователя через нижнюю кромку колпака или специальные окна (не показаны) Вход в парильное помещение можно осуществить, садясь сначала в ванну между бортом колпака и бортом ванны, а затем занять удобное положение, например, на лавке. Можно использовать колпак без ванны, совмещая его нижнюю кромку с полом, однако при этом возникает целый ряд неудобств, например затруднен вход под колпак. Кроме того, в ванну можно наливать воду для лучшего уплотнения нижней кромки колпака. Шторку можно использовать для защиты от разбрызгивания во всех направлениях при пользовании душем (круговая занавеска) На фиг. 3 пакет считается условно прозрачным. Его ширина располагается вдоль ванны. Она несколько превышает длину рамки. При использовании ванны для стирки шторка преобразуется в положение «рулон», путем вращения сложенной рамки 3 вокруг кронштейнов 5 (фиг. 4). Формула изобретения 1. Устройство для принятия водны* процедур, содержащее емкость, над которой на складном каркасе, состоящем из двух шарнирно связанных между собой рамок, закреплена шторка из эластичного материала для создания с емкостью замкнутого объема, отличающееся тем, что, с целью расширения Устройство работает следующим обраэксплуатационных возможностей, оно снабюм. жено кронштейнами для жесткого крепления При пользовании душем шторку устанавливаем в положении «занавеска» (фиг. 1) 35 одной из рамок, шторка имеет форму прямоукольного пакета, а каркас смонтирован внутДля этого рамку 2 и 3 складывают и фиксири пакета так, что оси шарниров соединеруют в вертикальном положении. Пакет прения рамок между собой расположены павращается в двухслойную занавеску, защираллельно сгибу донной части пакета щающую ванную комнату от брызг. Для преобразования шторки под парильное помеще2 Устройство по п ), отличающееся тем, ние рамка 3 развертывается (фиг. 2), и карчто каркас имеет форму внутреннего профикас фиксируется в горизонтальном положеля емкости, а длина периметра рамок каркании Пакет преобразуется п колпак, и его са равна удвоенной ні ірнне пакета 1 і» 10848 ( (к і а в и т і К UIKTOp И ( І І ІЯНІІк id М І e\pf і И BtpLc Ти р і ж 64 і ( ІНІІМ t К і |н і 'І Iі і ннн н п В П И И П І І f с\ id pi. т в е и н о г о ком и i t ы но и Ь і5 P d \ ij і і І І] н if ч П р о и з в о д с т в е н н о і'здатч к ми" ^ Л І Н І Ї і і sui ш и
