Поршнева група аксіально-плунжерної гідромашини

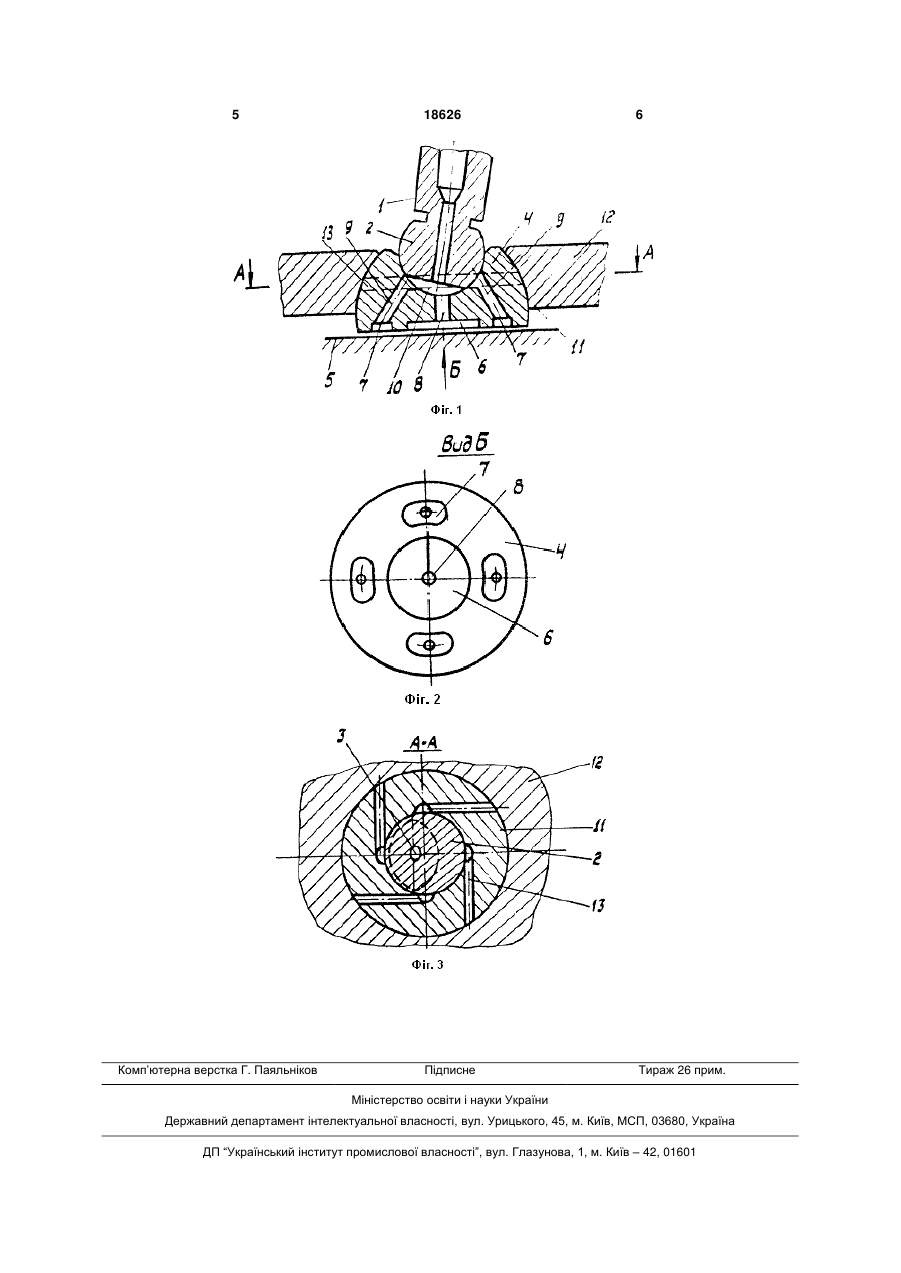

Поршнева група аксіально-плунжерної гідромашини, що містить плунжер з осьовим каналом і 3 18626 4 рідини з тангенціальних каналів у сферичний зарізів каналів 9 виявляється або недостатньою або зор між зовнішньою поверхнею башмака і відповізайвої для нормальної компенсації перекосу башдної поверхні притискного диска, сприяє рівномірмака 4 від нецентрально прикладеного навантаному зносу робочих поверхонь башмака і, тим ження. У цьому випадку сила, що викликає перекіс самим, усуває перекіс на нерозрахункових режибашмака 4 через сферичну поверхню 11 буде пемах, робить його незалежним від пропускної спроредаватися на притискний диск 12, викликаючи можності розподільних каналів у тілі башмака, що відповідну реакцію рівну по розміру й обернену по підвищує надійність функціонування поршневої напрямку. За рахунок сферичного шарнірного групи аксіальне-плунжерної гідромашини. з'єднання зовнішньої поверхні башмака 4 і відповіСутність корисної моделі пояснюється кресдної поверхні притискного диска 12 відбувається леннями, де на Фіг.1 показаний вид у перерізі посамоустановка башмака 4 щодо опорної шайби 5. ршневої групи: на Фіг.2 - вид Б на Фіг.1, лицева Оскільки завжди мають місце пульсації тиску і висторона башмака: на Фіг.3 - переріз А-А на Фіг.1. трати в робочих порожнинах аксіально-поршневих Поршнева група містить плунжер і із сферичгідромашин, то діючі сили, що викликають перекіс і ною головкою 2 і осьовим каналом 3. На головні відновлення положення башмака 4 безупинно змішарнірно закріплений башмак 4, що взаємодіє з нюються. Коливання башмака 4, у такт пульсаціопорною шайбою 5, На лицевій поверхні башмака ям, викликають небажані мікроудари в шарнірних з 4 виконана центральна камера 6 і периферійні єднаннях поршневої групи й об поверхню шайби 5, камери 7. Причому центральна камера 6 постійно що призводять до витиснення змазувальної плівсполучена з каналом 8 з осьовим каналом 3 плунки, і сухим контактом у місцях стикання. жера 1, а периферійні камери 7 сполучені каналаЩоб зменшити небажані сухі контакти здійсми 9 із сферичною поверхнею 10 башмака 4. Банюється безупинне повільне обертання башмака 4 шмак 4 своєю зовнішньою поверхнею 11 шарнірно щодо сферичної головки 2 і притискного диска 12 сполучений із відповідною сферичною поверхнею за рахунок робочої рідини, що надходить безупинпритискного диска 12. У тілі башмака 4 виконані но по тангенціальних каналах 13. При цьому вихітангенціальні канали 13 у площині, паралельній дна робоча рідина надходить через осьовий канал лицевій поверхні башмака 4, що сполучаються з 3, канали 9 і сполучені з ними початки каналів 13. каналами 9 і входять на сферичну поверхню 11 Вихідна з каналів 13 рідина створює реактивний (Фіг.1) у зазор між сферичними поверхнями притимомент, що забезпечує повільне повертання башскного диска 12 і зовнішньої сферичної поверхні мака 4 відносно його осі. При цьому постійно оббашмака 4. новляється поверхня зіткнення в сферичних шарПоршнева група працює таки чином. нірах башмака - і на поверхні шайби відносно При розрахунковому режимі гідромашини чеголовки 2 і притискного диска 12. Сухе контактне рез нахил опорної шайби 5 щодо осей плунжерів 1 тертя зводиться до мінімуму, забезпечуючи менна башмак 4 діє нецентрально прикладене наванший знос поверхонь, що сполучаються і, підвищутаження з боку плунжера 1, що намагається повеючи надійність поршневої групи. рнути башмак 4 відносно опорної шайби 5. Робоча При застосуванні тангенціальних каналів, за рідина при цьому по осьовому каналі 3 через карахунок безупинного повертання башмака 4 реакнал 8 надходить до центральної камери 6 і по кативною силою рідини, що витікає з тангенціальних налі 8 до периферійної камери 7, розташованим із каналів 13, знос відбувається рівномірно по всій боку нецентрально прикладеного навантаження. кромці башмака 4 за час Т годин і при інших рівних При цьому виникає додаткова реакція, яка ствоумовах розгерметизація відбудеться, коли знос рює момент, що протидіє моменту від нецентрабуде дорівнювати секторним площадкам, тобто льно прикладеної сили й опорна поверхня башмаТ=6Т0. ка 4 повертається в положення паралельне Відносне збільшення терміну служби будет поверхні опорної шайби 5. дорівнювати відношенню При нерозрахункових режимах, наприклад, n=Т/T0=6Т/T0=6, тобто приблизно в 6 разів. при пуску і зупинці, пропускна спроможність пере 5 Комп’ютерна верстка Г. Паяльніков 18626 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
