Храпове колесо

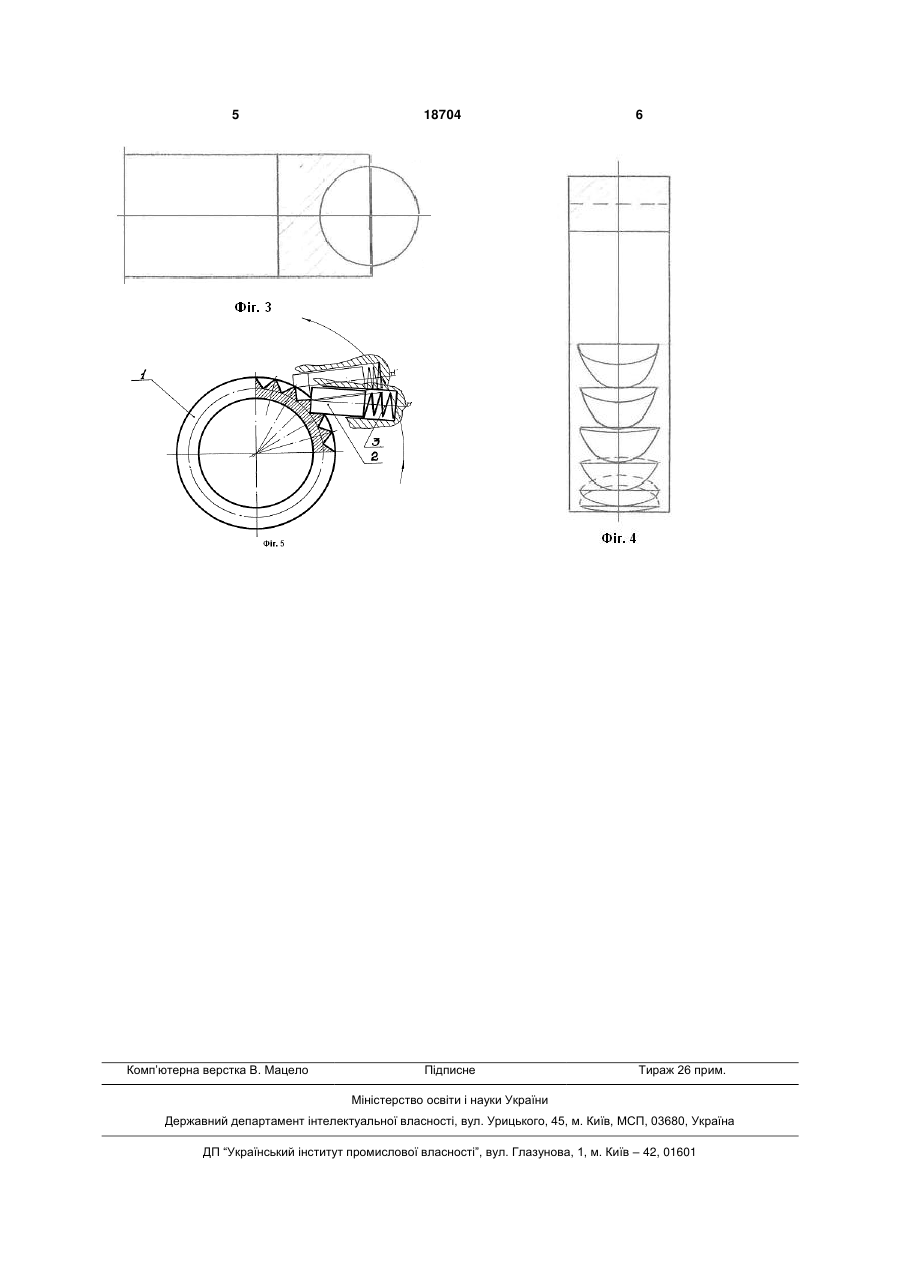

1. Храпове колесо з ободом, що має циліндричну форму, яке відрізняється тим, що в зовні 3 18704 4 храпового колеса) на висоту зуба і дорівнює діаСобачка 2, що має форму і геометричні розміметру обода. Разом з тим, металомісткість храпори відповідні контуру циліндричного поглиблення в вого колеса знижена, за рахунок виключення з ободу храпового колеса 1, притискається своєю його конструкції зовнішніх зубів, а також зниження підставою при впливі на нього пружного елемента маси колеса на масу металу, обраного з тіла обо3 до плоскої поверхні поглиблення, а її бічна поведа при формуванні поглиблень. рхня контактує з циліндричною поверхнею поглибБільш детально сутність корисної моделі полення. Таким чином, передача моменту, що круяснюється кресленнями, де зображено: тить, щодо колеса 1 можлива тільки в одному на Фіг.1 - загальний вид храпового колеса; напрямку. При цьому собачка 2 сковзає своєю підна Фіг.2 - вид за А на Фіг.1; ставою по площині поглиблення в ободу, переміна Фіг.3 - розріз Б-Б за Фіг.1; щуючись уздовж своєї осі за рахунок стиску пружна Фіг.4 - вид попереду зі східчастим розрізом ного елемента 3. Рух собачки 2 у протилежному В-В за Фіг.1; напрямку не можливий, тому що вона давить свона Фіг.5 - храповий механізм у зборі. єю бічною поверхнею на циліндричну поверхню На зовнішній поверхні циліндричного обода поглиблення. храпового колеса 1 (Фіг.1), виконані циліндричні Таким чином, пропонована конструкція дозвопоглиблення, одна сторона яких має форму бічної ляє підвищити міцність і надійність храпового коповерхні напівциліндра, а інша - площини підстави леса (зокрема його зубів), а також здійснити більш напівциліндра (Фіг.2 - Фіг.4). При цьому вісь цилінраціональне компонування машин і механізмів, за дра, що утворює поглиблення, розташована під рахунок зменшення габаритних розмірів колеса і кутом 90° до осі храпового колеса і під гострим зниження його металомісткості. кутом до центральної осі окружності колеса, що Упровадження даної конструкції храпового копроходить через центр підстави циліндра, що леса, наприклад, у гайкових тріскачних ключах, утворює поглиблення. Довжина утворюючої циліндозволить зменшити розміри їхніх голівок у 1,8 дра, що утворює поглиблення в ободу храпового рази, а масу - на 30% у порівнянні з існуючими колеса, дорівнює радіусу його підстави. тріскачними ключами. Це дає можливість широкоХрапове колесо, що заявляється, працює в го застосування таких ключів у різних галузях прохраповому механізмі із собачкою в такий спосіб мисловості. (Фіг.5). 5 Комп’ютерна верстка В. Мацело 18704 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
