Пристрій для обробки металевої стрічки

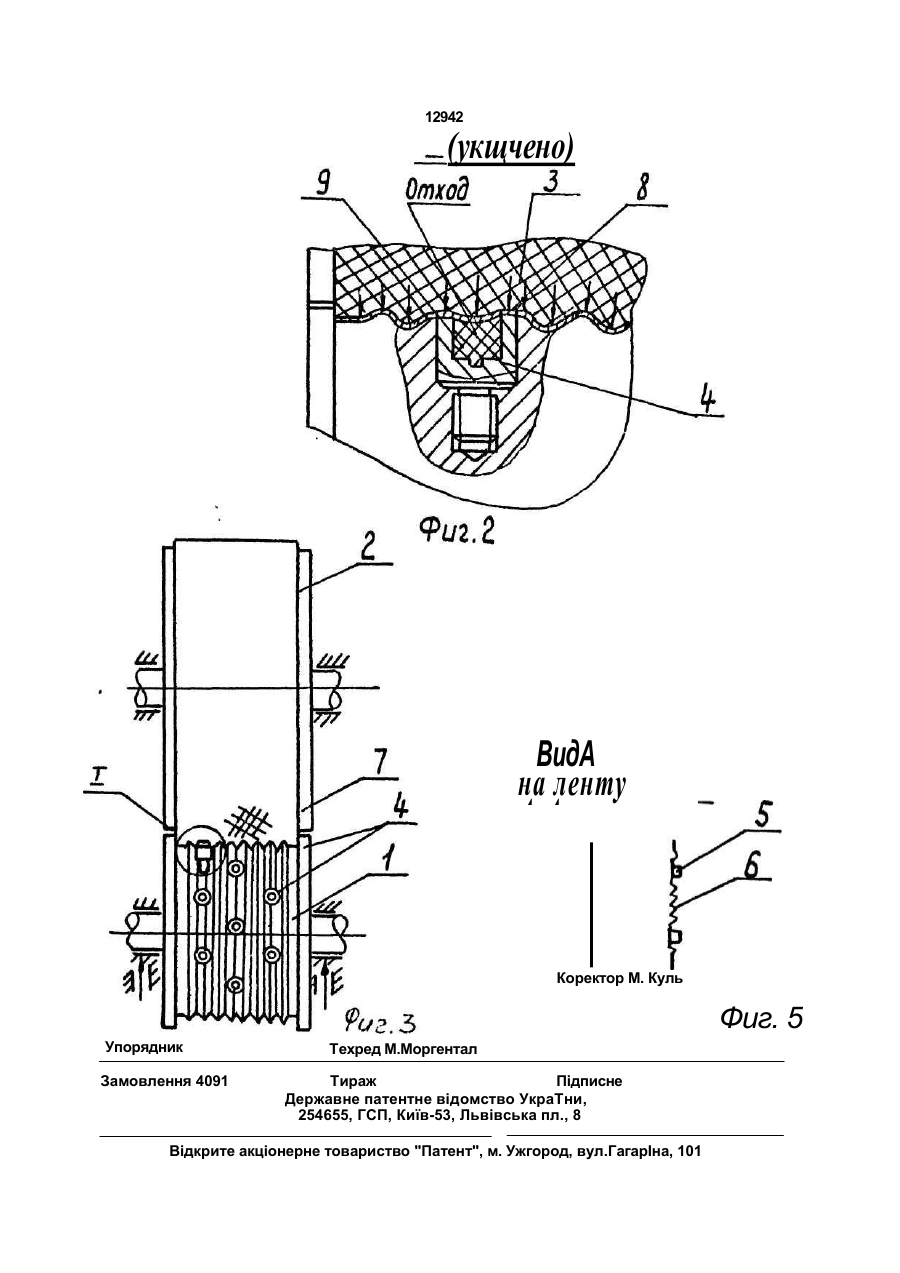

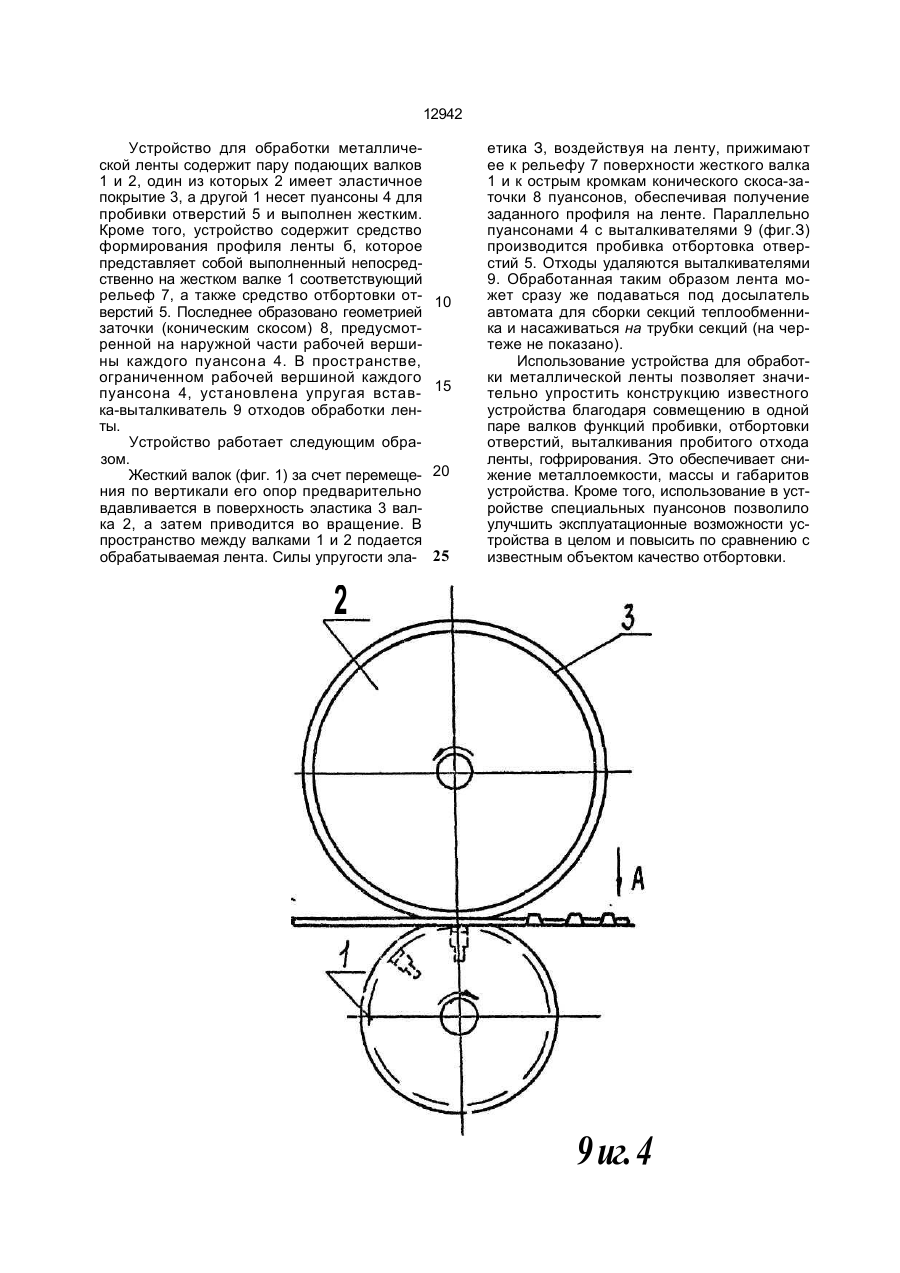

1 .Устройство для обработки металличе ской ленты, преимущественно для теплообменных аппаратов, включающее средство образования отверстий, выполненное каж дое с режущей кромкой и углублением для размещения отхода, и содержащее пару валков, один из которых выполнен с эла стичным покрытием, а другой выполнен же Изобретение относится к обработке металлов давлением, в частности, к устройствам для обработки металлической ленты. Наиболее близким по технической сути к изобретению является устройство для обработки металлической ленты, преимущественно, для теплообменных аппаратов, включающее в себя средства образования отверстий, содержащие каждое режущую кромку и углубление для размещения отхода, и пару валков, один из которых выполнен с эластичным покрытием, а* другой выполнен жестким и оснащен средствами формовки гофр на ленте в виде кольцевых стким и оснащен средствами формовки гофр на ленте в виде кольцевых выступов и пуансонами для отбортовки образованных отверстий, о т л и ч а ю щ е е с я тем, что каждое средство образования отверстия размещено на соответствующем пуансоне для отбортовки, рабочая поверхность каждого пуансона для отбортовки выполнена в виде поверхности усеченного конуса, совпадающей своим меньшим диаметром с режущей кромкой средства образования отверстия, у. каждое из указанных средств выполнено с дополнительной поверхностью усеченного конуса, совпадающей своим меньшим диаметром с режущей кромкой и примыкающей большим диаметром к углублению для размещения отхода. 2.Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что оно снабжено упругими вставками для выталкивания отходов, каждая из которых расположена в соответствующем углублении. С > ю выступов и пуансонами для отбортовки образованных отверстий. Недостатком этого устройства является сложная конструкция, большие габариты и масса. Цель изобретения - упрощение конструкции и снижение массогабаритных показателей. На фиг.1 изображено устройство при виде сбоку; на фиг.2 - устройство, вид спереди; на фиг.З - выносной элемент 1 на фиг.2; на фиг.4 - вид А на фиг.1; на фиг.5 сечение А-А на фиг.4. О 12942 Устройство для обработки металлической ленты содержит пару подающих валков 1 и 2, один из которых 2 имеет эластичное покрытие 3, а другой 1 несет пуансоны 4 для пробивки отверстий 5 и выполнен жестким. Кроме того, устройство содержит средство формирования профиля ленты б, которое представляет собой выполненный непосредственно на жестком валке 1 соответствующий рельеф 7, а также средство отбортовки отверстий 5. Последнее образовано геометрией заточки (коническим скосом) 8, предусмотренной на наружной части рабочей вершины каждого пуансона 4. В пространстве, ограниченном рабочей вершиной каждого пуансона 4, установлена упругая вставка-выталкиватель 9 отходов обработки ленты. Устройство работает следующим образом. Жесткий валок (фиг. 1) за счет перемещения по вертикали его опор предварительно вдавливается в поверхность эластика 3 валка 2, а затем приводится во вращение. В пространство между валками 1 и 2 подается обрабатываемая лента. Силы упругости эла 10 15 20 25 етика З, воздействуя на ленту, прижимают ее к рельефу 7 поверхности жесткого валка 1 и к острым кромкам конического скоса-заточки 8 пуансонов, обеспечивая получение заданного профиля на ленте. Параллельно пуансонами 4 с выталкивателями 9 (фиг.З) производится пробивка отбортовка отверстий 5. Отходы удаляются выталкивателями 9. Обработанная таким образом лента может сразу же подаваться под досылатель автомата для сборки секций теплообменника и насаживаться на трубки секций (на чертеже не показано). Использование устройства для обработки металлической ленты позволяет значительно упростить конструкцию известного устройства благодаря совмещению в одной паре валков функций пробивки, отбортовки отверстий, выталкивания пробитого отхода ленты, гофрирования. Это обеспечивает снижение металлоемкости, массы и габаритов устройства. Кроме того, использование в устройстве специальных пуансонов позволило улучшить эксплуатационные возможности устройства в целом и повысить по сравнению с известным объектом качество отбортовки. 2 9 иг. 4 12942 (укщчено) ВидА на ленту А-А Коректор М. Куль Фиг. 5 Упорядник Замовлення 4091 Техред М.Моргентал Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
