Система віброізоляції

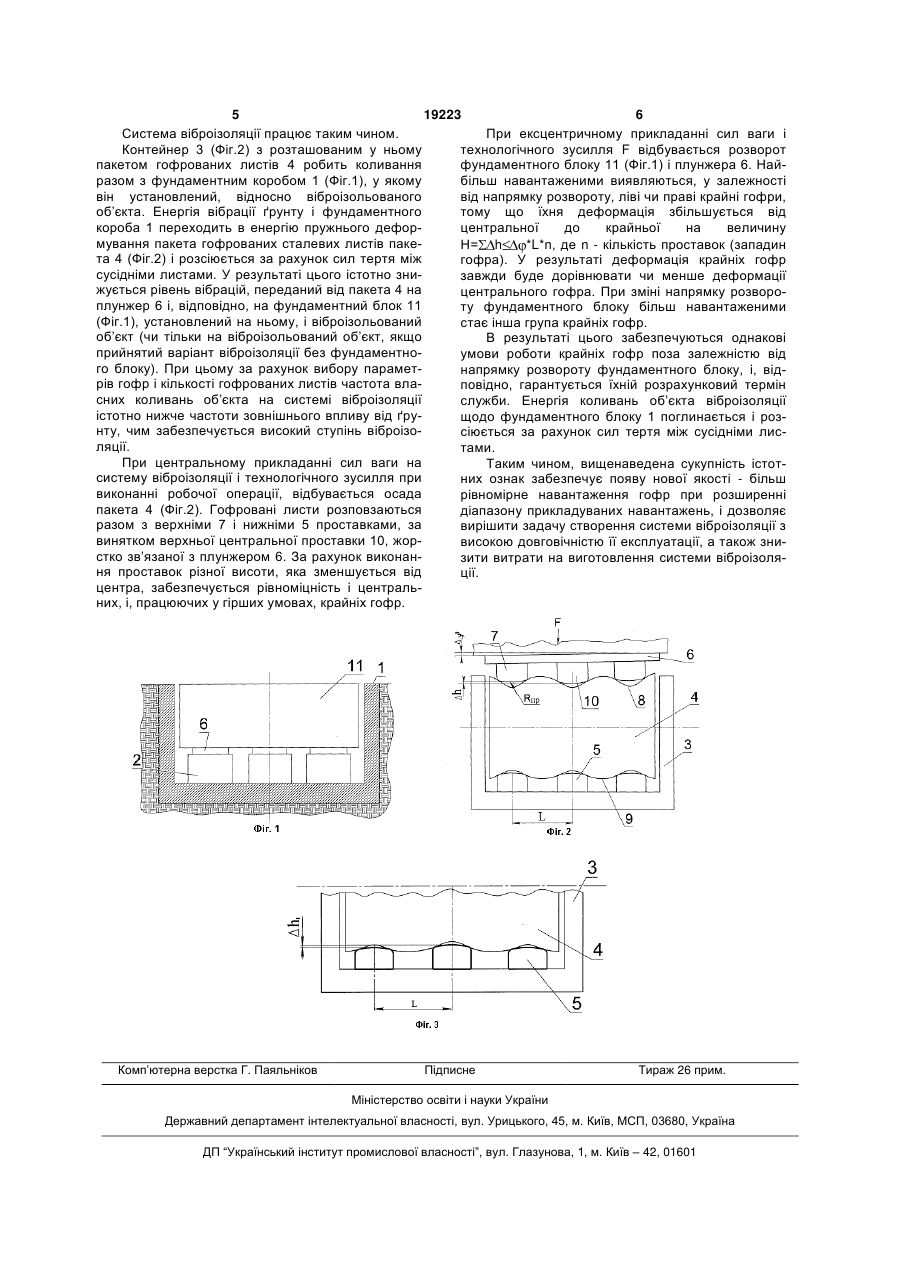

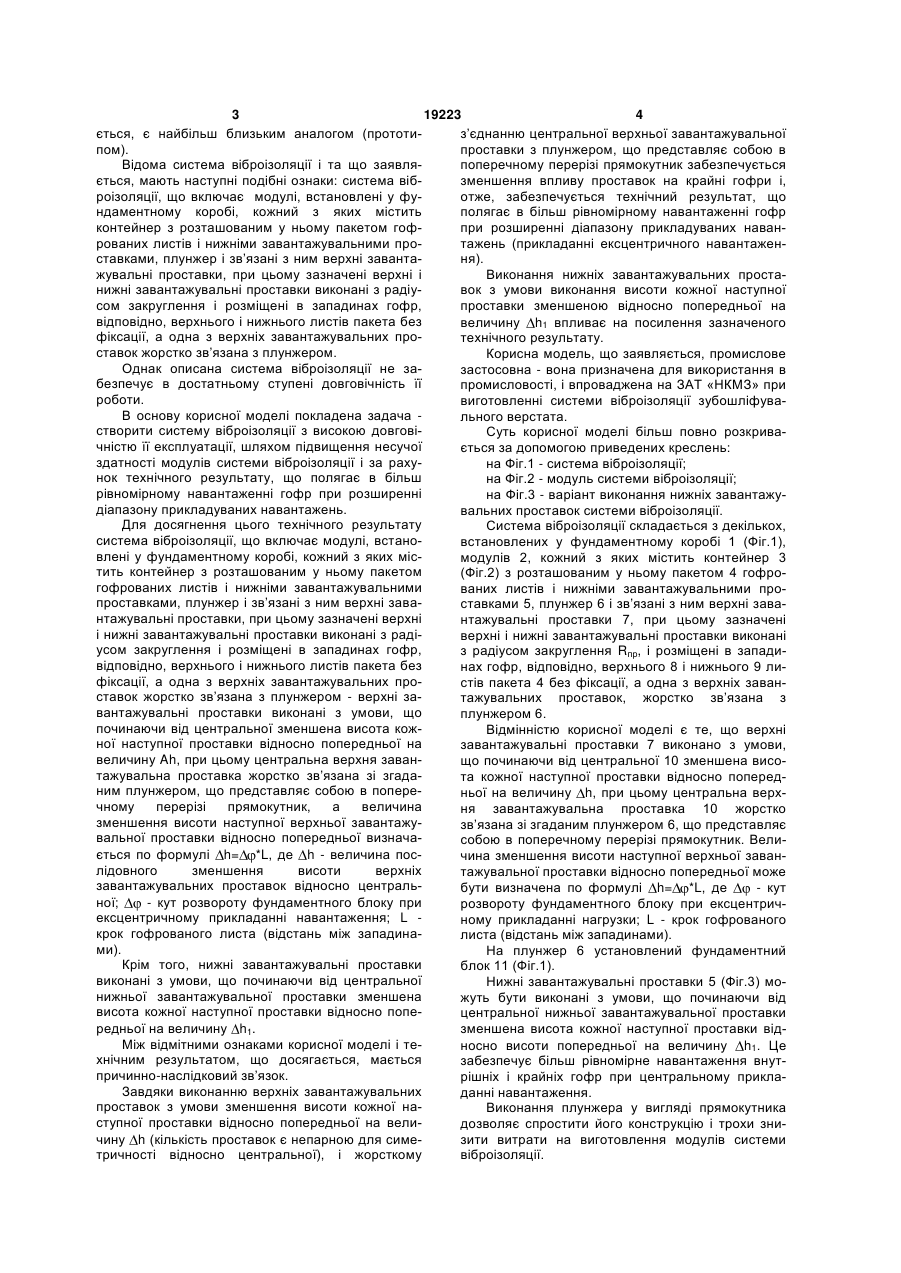

1. Система віброізоляції, що містить модулі, встановлені у фундаментному коробі, кожний з яких містить контейнер з розташованим у ньому пакетом гофрованих листів і нижніми завантажувальними проставками, плунжер і зв’язані з ним верхні завантажувальні проставки, при цьому зазначені верхні і нижні завантажувальні проставки виконані з радіусом закруглення і розміщені в заглибинах гофр, відповідно, верхнього і нижнього листів пакета без фіксації, а одна з верхніх завантажувальних проставок жорстко зв’язана з плунжером, яка відрізняється тим, що верхні завантажувальні проставки виконано з умови, що починаючи від центральної зменшена висота кожної наступної проставки відносно попередньої на величину ∆h, при цьому центральна верхня завантажувальна проставка жорстко зв’язана з плунжером, що представляє собою в поперечному перерізі прямокутник, а величина зменшення висоти наступної верхньої завантажувальної проставки відносно попередньої визначається по формулі: Корисна модель відноситься до засобів захисту різних об’єктів від вібраційних і ударних впливів і може бути використана для гасіння коливань при експлуатації машинобудівного обладнання. Відомий пристрій для гасіння коливань, виконаний у вигляді амортизатора плунжерного вузла гідрозв’язку вертикального бесшаботного молота [див. опис до авторського посвідчення СРСР №1724413, МПК B2U13/06, 1989р.]. У відомому пристрої завантажувальні проставки (опорні елементи) виконані у вигляді Собразних скоб, відігнуті кінці яких розміщаються в двох рядах вертикальних отворів, виконаних у пакеті листів з боку верхніх і нижніх западин. Ці отвори є концентраторами напруг, що поряд з нерівномірним навантаженням зовнішніх і внутрішніх листів пакета знижує довговічність пристрою, а також у достатньому ступені не забезпечує якість гасіння коливань. Відома також система віброізоляції, що дозволяє підвищити якість гасіння коливань [див. опис до деклараційного патенту України на винахід, №51261А, МПК П6П5/00, 2002р.]. Кожен модуль системи віброізоляції містить пакет гофрованих листів з нижніми і верхніми завантажувальними проставками, розміщеними в западинах гофр, виконаних циліндричної форми з боку зазначених гофр і маючих радіус закругления, а також плунжер, розміщений на верхніх завантажувальних проставках і жорстко зв’язаний з однієї з них, при цьому всі проставки, як нижні, так і верхні, розміщені в западинах гофр без фіксації. Зазначена система віброізоляції по сукупності істотних ознак і технічному результату, що досяга h L, h - величина зменшення висоти наступної де верхньої завантажувальної проставки відносно попередньої; - кут розвороту фундаментного блока при ексцентричному прикладанні навантаження; (13) 19223 (11) UA h1 . (19) на величину U L - крок гофрованого листа (відстань між заглибинами). 2. Система віброізоляції за п. 1, яка відрізняється тим, що нижні завантажувальні проставки виконано з умови, що починаючи від центральної нижньої завантажувальної проставки зменшена висота кожної наступної проставки відносно попередньої 3 19223 4 ється, є найбільш близьким аналогом (прототиз’єднанню центральної верхньої завантажувальної пом). проставки з плунжером, що представляє собою в Відома система віброізоляції і та що заявляпоперечному перерізі прямокутник забезпечується ється, мають наступні подібні ознаки: система вібзменшення впливу проставок на крайні гофри і, роізоляції, що включає модулі, встановлені у фуотже, забезпечується технічний результат, що ндаментному коробі, кожний з яких містить полягає в більш рівномірному навантаженні гофр контейнер з розташованим у ньому пакетом гофпри розширенні діапазону прикладуваних наванрованих листів і нижніми завантажувальними протажень (прикладанні ексцентричного навантаженставками, плунжер і зв’язані з ним верхні завантаня). жувальні проставки, при цьому зазначені верхні і Виконання нижніх завантажувальних простанижні завантажувальні проставки виконані з радіувок з умови виконання висоти кожної наступної сом закруглення і розміщені в западинах гофр, проставки зменшеною відносно попередньої на відповідно, верхнього і нижнього листів пакета без величину h1 впливає на посилення зазначеного фіксації, а одна з верхніх завантажувальних протехнічного результату. ставок жорстко зв’язана з плунжером. Корисна модель, що заявляється, промислове Однак описана система віброізоляції не зазастосовна - вона призначена для використання в безпечує в достатньому ступені довговічність її промисловості, і впроваджена на ЗАТ «НКМЗ» при роботи. виготовленні системи віброізоляції зубошліфуваВ основу корисної моделі покладена задача льного верстата. створити систему віброізоляції з високою довговіСуть корисної моделі більш повно розкривачністю її експлуатації, шляхом підвищення несучої ється за допомогою приведених креслень: здатності модулів системи віброізоляції і за рахуна Фіг.1 - система віброізоляції; нок технічного результату, що полягає в більш на Фіг.2 - модуль системи віброізоляції; рівномірному навантаженні гофр при розширенні на Фіг.3 - варіант виконання нижніх завантажудіапазону прикладуваних навантажень. вальних проставок системи віброізоляції. Для досягнення цього технічного результату Система віброізоляції складається з декількох, система віброізоляції, що включає модулі, встановстановлених у фундаментному коробі 1 (Фіг.1), влені у фундаментному коробі, кожний з яких місмодулів 2, кожний з яких містить контейнер 3 тить контейнер з розташованим у ньому пакетом (Фіг.2) з розташованим у ньому пакетом 4 гофрогофрованих листів і нижніми завантажувальними ваних листів і нижніми завантажувальними пропроставками, плунжер і зв’язані з ним верхні заваставками 5, плунжер 6 і зв’язані з ним верхні завантажувальні проставки, при цьому зазначені верхні нтажувальні проставки 7, при цьому зазначені і нижні завантажувальні проставки виконані з радіверхні і нижні завантажувальні проставки виконані усом закруглення і розміщені в западинах гофр, з радіусом закруглення Rпр, і розміщені в западивідповідно, верхнього і нижнього листів пакета без нах гофр, відповідно, верхнього 8 і нижнього 9 лифіксації, а одна з верхніх завантажувальних простів пакета 4 без фіксації, а одна з верхніх заванставок жорстко зв’язана з плунжером - верхні затажувальних проставок, жорстко зв’язана з вантажувальні проставки виконані з умови, що плунжером 6. починаючи від центральної зменшена висота кожВідмінністю корисної моделі є те, що верхні ної наступної проставки відносно попередньої на завантажувальні проставки 7 виконано з умови, величину Ah, при цьому центральна верхня заванщо починаючи від центральної 10 зменшена висотажувальна проставка жорстко зв’язана зі згадата кожної наступної проставки відносно попередним плунжером, що представляє собою в попереньої на величину h, при цьому центральна верхчному перерізі прямокутник, а величина ня завантажувальна проставка 10 жорстко зменшення висоти наступної верхньої завантажузв’язана зі згаданим плунжером 6, що представляє вальної проставки відносно попередньої визначасобою в поперечному перерізі прямокутник. Велиється по формулі h= *L, де h - величина посчина зменшення висоти наступної верхньої заванлідовного зменшення висоти верхніх тажувальної проставки відносно попередньої може завантажувальних проставок відносно центральбути визначена по формулі h= *L, де - кут ної; - кут розвороту фундаментного блоку при розвороту фундаментного блоку при ексцентричексцентричному прикладанні навантаження; L ному прикладанні нагрузки; L - крок гофрованого крок гофрованого листа (відстань між западиналиста (відстань між западинами). ми). На плунжер 6 установлений фундаментний Крім того, нижні завантажувальні проставки блок 11 (Фіг.1). виконані з умови, що починаючи від центральної Нижні завантажувальні проставки 5 (Фіг.3) монижньої завантажувальної проставки зменшена жуть бути виконані з умови, що починаючи від висота кожної наступної проставки відносно попецентральної нижньої завантажувальної проставки редньої на величину h1. зменшена висота кожної наступної проставки відМіж відмітними ознаками корисної моделі і теносно висоти попередньої на величину h1. Це хнічним результатом, що досягається, мається забезпечує більш рівномірне навантаження внутпричинно-наслідковий зв’язок. рішніх і крайніх гофр при центральному приклаЗавдяки виконанню верхніх завантажувальних данні навантаження. проставок з умови зменшення висоти кожної наВиконання плунжера у вигляді прямокутника ступної проставки відносно попередньої на велидозволяє спростити його конструкцію і трохи зничину h (кількість проставок є непарною для симезити витрати на виготовлення модулів системи тричності відносно центральної), і жорсткому віброізоляції. 5 19223 6 Система віброізоляції працює таким чином. При ексцентричному прикладанні сил ваги і Контейнер 3 (Фіг.2) з розташованим у ньому технологічного зусилля F відбувається розворот пакетом гофрованих листів 4 робить коливання фундаментного блоку 11 (Фіг.1)і плунжера 6. Найразом з фундаментним коробом 1 (Фіг.1), у якому більш навантаженими виявляються, у залежності він установлений, відносно віброізольованого від напрямку розвороту, ліві чи праві крайні гофри, об’єкта. Енергія вібрації ґрунту і фундаментного тому що їхня деформація збільшується від короба 1 переходить в енергію пружнього дефорцентральної до крайньої на величину мування пакета гофрованих сталевих листів пакеН= h *L*n, де n - кількість проставок (западин та 4 (Фіг.2) і розсіюється за рахунок сил тертя між гофра). У результаті деформація крайніх гофр сусідніми листами. У результаті цього істотно знизавжди буде дорівнювати чи менше деформації жується рівень вібрацій, переданий від пакета 4 на центрального гофра. При зміні напрямку розвороплунжер 6 і, відповідно, на фундаментний блок 11 ту фундаментного блоку більш навантаженими (Фіг.1), установлений на ньому, і віброізольований стає інша група крайніх гофр. об’єкт (чи тільки на віброізольований об’єкт, якщо В результаті цього забезпечуються однакові прийнятий варіант віброізоляції без фундаментноумови роботи крайніх гофр поза залежністю від го блоку). При цьому за рахунок вибору параметнапрямку розвороту фундаментного блоку, і, відрів гофр і кількості гофрованих листів частота влаповідно, гарантується їхній розрахунковий термін сних коливань об’єкта на системі віброізоляції служби. Енергія коливань об’єкта віброізоляції істотно нижче частоти зовнішнього впливу від ґрущодо фундаментного блоку 1 поглинається і рознту, чим забезпечується високий ступінь віброізосіюється за рахунок сил тертя між сусідніми лисляції. тами. При центральному прикладанні сил ваги на Таким чином, вищенаведена сукупність істотсистему віброізоляції і технологічного зусилля при них ознак забезпечує появу нової якості - більш виконанні робочої операції, відбувається осада рівномірне навантаження гофр при розширенні пакета 4 (Фіг.2). Гофровані листи розповзаються діапазону прикладуваних навантажень, і дозволяє разом з верхніми 7 і нижніми 5 проставками, за вирішити задачу створення системи віброізоляції з винятком верхньої центральної проставки 10, жорвисокою довговічністю її експлуатації, а також знистко зв’язаної з плунжером 6. За рахунок виконанзити витрати на виготовлення системи віброізоляня проставок різної висоти, яка зменшується від ції. центра, забезпечується рівноміцність і центральних, і, працюючих у гірших умовах, крайніх гофр. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
