Повітронагрівач

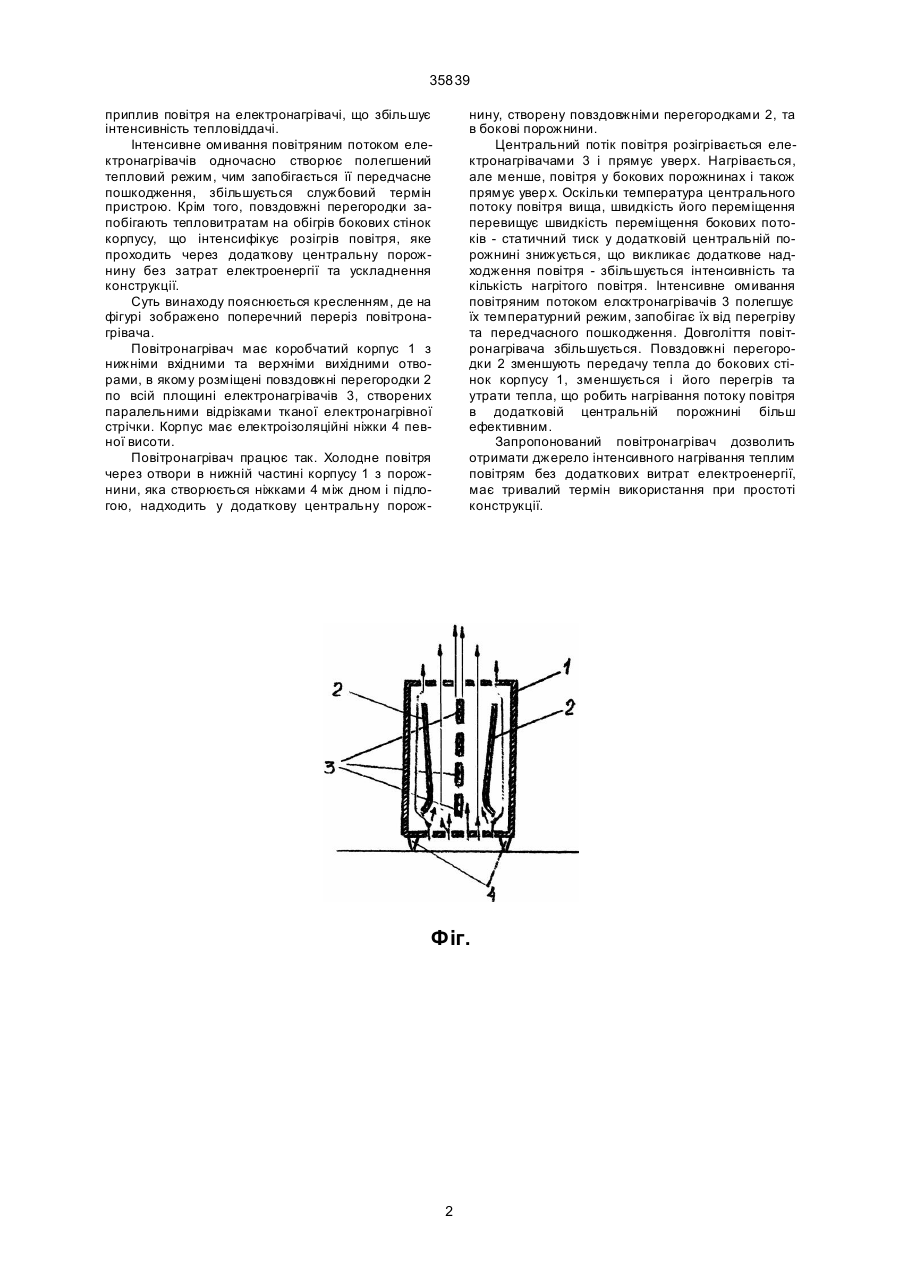

1. Повітронагрівач, який має корпус з нижніми вхідними та верхніми вихідними отворами і ізольовані електронагрівачі, розташовані паралельно 35839 приплив повітря на електронагрівачі, що збільшує інтенсивність тепловіддачі. Інтенсивне омивання повітряним потоком електронагрівачів одночасно створює полегшений тепловий режим, чим запобігається її передчасне пошкодження, збільшується службовий термін пристрою. Крім того, повздовжні перегородки запобігають тепловитратам на обігрів бокових стінок корпусу, що інтенсифікує розігрів повітря, яке проходить через додаткову центральну порожнину без затрат електроенергії та ускладнення конструкції. Суть винаходу пояснюється кресленням, де на фігурі зображено поперечний переріз повітронагрівача. Повітронагрівач має коробчатий корпус 1 з нижніми вхідними та верхніми вихідними отворами, в якому розміщені повздовжні перегородки 2 по всій площині електронагрівачів 3, створених паралельними відрізками тканої електронагрівної стрічки. Корпус має електроізоляційні ніжки 4 певної висоти. Повітронагрівач працює так. Холодне повітря через отвори в нижній частині корпусу 1 з порожнини, яка створюється ніжками 4 між дном і підлогою, надходить у додаткову центральну порож нину, створену повздовжніми перегородками 2, та в бокові порожнини. Центральний потік повітря розігрівається електронагрівачами 3 і прямує уверх. Нагрівається, але менше, повітря у бокових порожнинах і також прямує увер х. Оскільки температура центрального потоку повітря вища, швидкість його переміщення перевищує швидкість переміщення бокових потоків - статичний тиск у додатковій центральній порожнині знижується, що викликає додаткове надходження повітря - збільшується інтенсивність та кількість нагрітого повітря. Інтенсивне омивання повітряним потоком елсктронагрівачів 3 полегшує їх температурний режим, запобігає їх від перегріву та передчасного пошкодження. Довголіття повітронагрівача збільшується. Повздовжні перегородки 2 зменшують передачу тепла до бокових стінок корпусу 1, зменшується і його перегрів та утрати тепла, що робить нагрівання потоку повітря в додатковій центральній порожнині більш ефективним. Запропонований повітронагрівач дозволить отримати джерело інтенсивного нагрівання теплим повітрям без додаткових витрат електроенергії, має тривалий термін використання при простоті конструкції. Фіг. 2 35839 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
