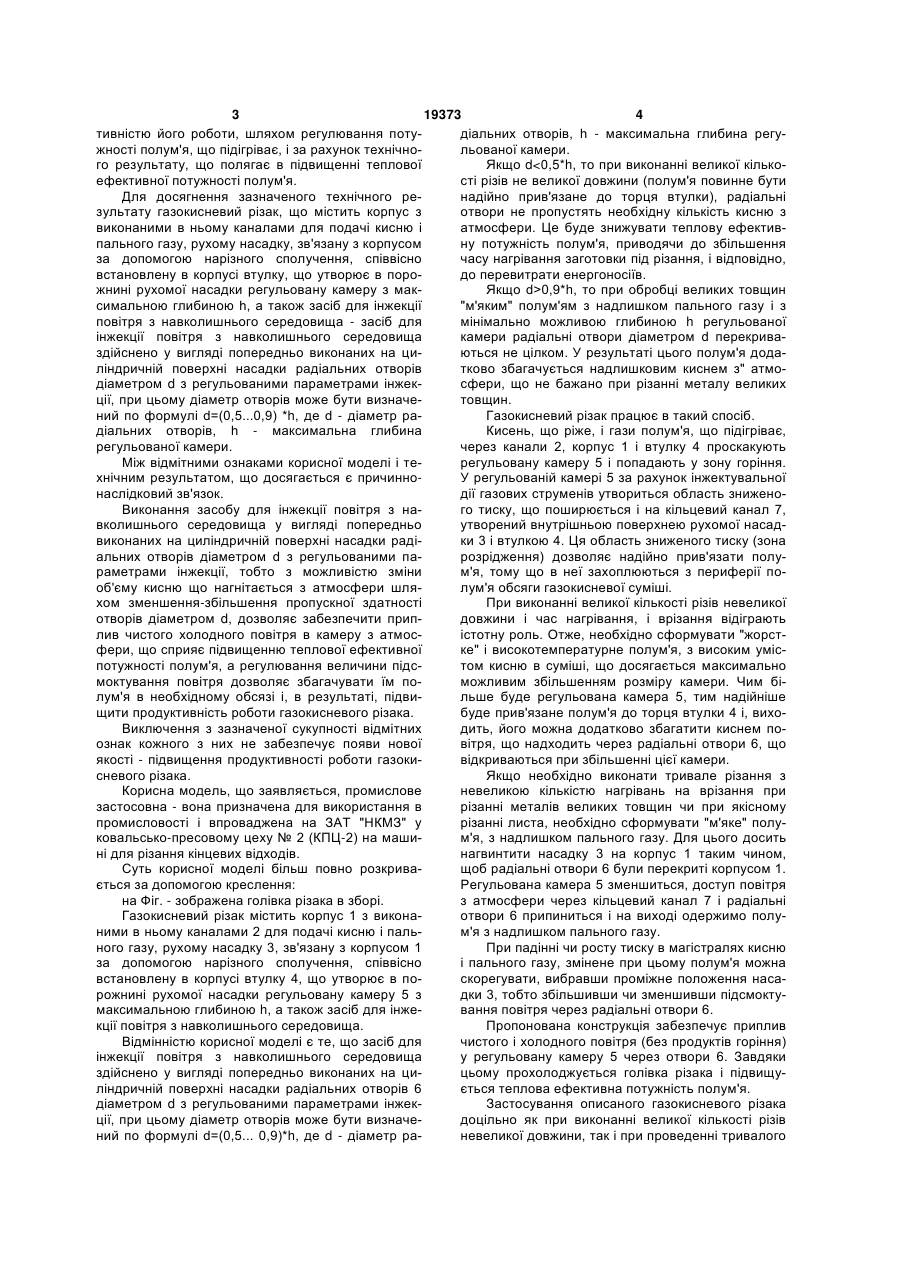

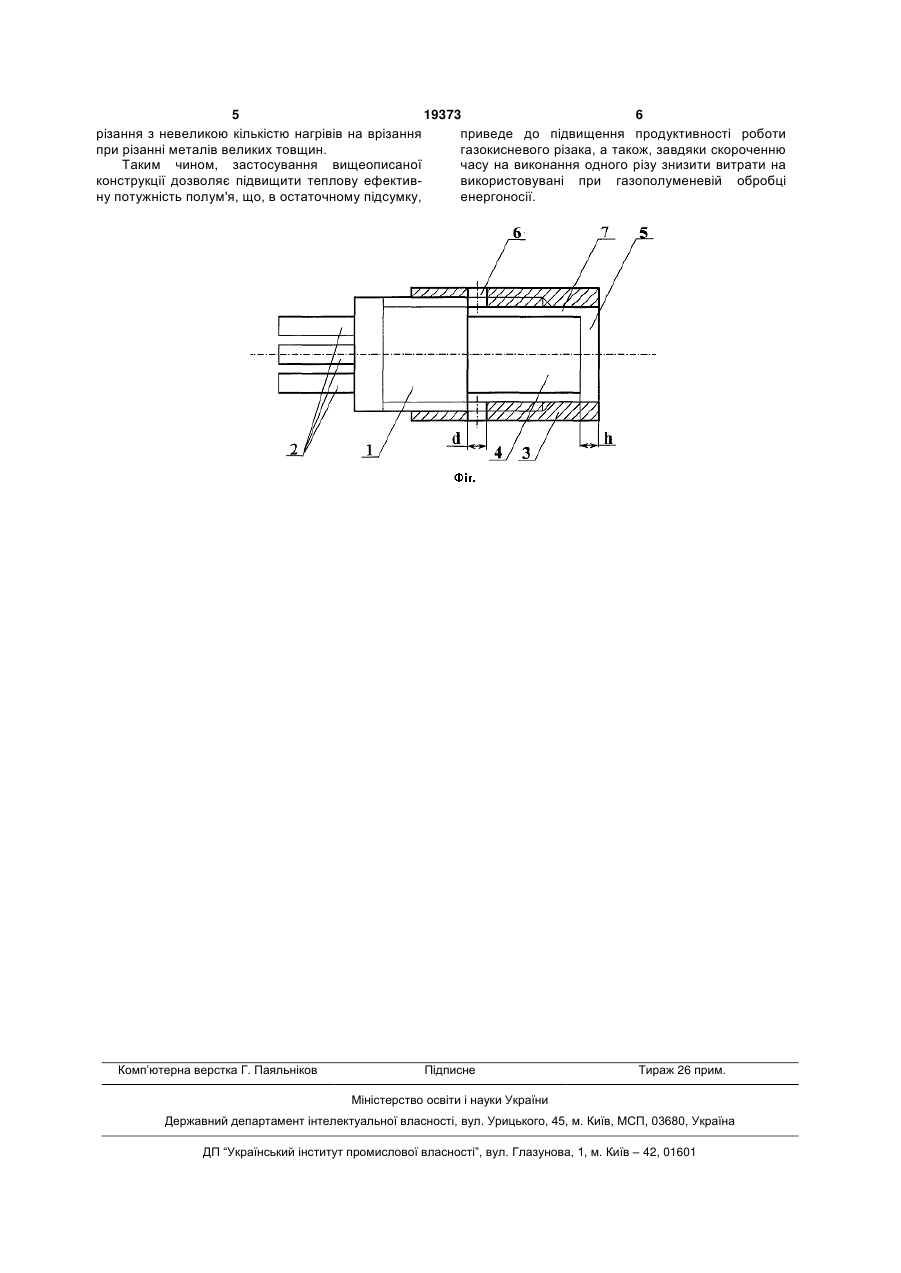

УКРАЇНА (19) UA (11) 19373 (13) U (51) МПК (2006) F23D 14/42 (2006.01) F23D 14/46 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС видається під відповідальність власника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ГАЗОКИСНЕВИЙ РІЗАК 1 2 (13) 19373 (11) пальника встановлена втулка, що утворює кільцевий канал зі стінкою корпуса, і цей канал з'єднаний з кільцевим каналом між корпусом і насадкою за допомогою радіальних отворів. По сукупності істотних ознак і технічному результату, що досягається, він є найбільш близьким аналогом (прототипом). Між відомим різаком і тим що заявляється є наступні подібні ознаки: газокисневий різак, що містить корпус з виконаними в ньому каналами для подачі кисню і пального газу, рухому насадку, зв'язану з корпусом за допомогою нарізного сполучення, співвісно встановлену в корпусі втулку, що утворює в порожнині рухомої насадки регульовану камеру з максимальною глибиною h, а також засіб для інжекції повітря з навколишнього середовища. Полум'я пальника інжектує повітря з навколишнього середовища, при цьому забір повітря здійснюється з боку полум'я. Інжектовуване повітря з продуктами горіння захоплюється в канали пальника, перегріваючи їх. Ці продукти горіння не беруть участі надалі в процесі горіння, знижуючи ефективну потужність полум'я і знижуючи продуктивність роботи пальника (різака) в цілому. В основу корисної моделі покладена задача створити газокисневий різак з підвищеною продук UA Корисна модель відноситься до області газополуменевої обробки металів, а конкретніше до пристроїв для газокисневого різання. Відомий пальниковий пристрій зі стабілізацією полум'я в тунелі пальника [див. "Газоснабжение", Ионин А.А., М.: "Стройиздат", 1981г., стр. 305-306]. На торцевій поверхні пальникового пристрою виконане проточування таким чином, щоб вихідні канали для пальної суміші зосередилися в ній, а виступ по периметру мундштука оточував ці канали. При роботі пристрою струмені газів за рахунок інжектувальної дії створюють у проточці зону з тиском, менше атмосферного. У цю зону захоплюється деякий об'єм полум'я, що утворить стійкий осередок запалювання. Недоліком цього пристрою є вузький діапазон тисків робочих газів, при якому полум'я горить стабільно, без відриву. Відомий також газовий пальник, який при постачанні його каналом для подачі кисню, що ріже, може бути використаний в якості газокисневого різака [див. опис винаходу до авторського посвідчення SU 1006869, МПК F23D13/00, 1981р.] Пальник містить насадку, що охоплює його корпус з утворенням кільцевого каналу з заглушеним заднім торцем, причому насадка встановлена з можливістю подовжнього переміщення, а в корпусі U встановлену в корпусі втулку, що утворює в порожнині рухомої насадки регульовану камеру з максимальною глибиною h, а також засіб для інжекції повітря з навколишнього середовища, який відрізняється тим, що засіб для інжекції повітря з навколишнього середовища виконаний у вигляді попередньо виготовлених на циліндричній поверхні насадки радіальних отворів діаметром d з регульованими параметрами інжекції, при цьому діаметр отворів може бути визначений за формулою: d = (0,5...0,9)*h, де: d - діаметр радіальних отворів, h - максимальна глибина регульованої камери. (19) (21) u200606568 (22) 13.06.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Литвинов Віталій Михайлович, Красільніков Сергій Геннадійович, Цвентух Евген Костянтинович, Чумак Сергій Анатолійович, Василенко Станіслав Леонідович, Коровченко Олександр Ілліч (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" (57) Газокисневий різак, що містить корпус з виконаними в ньому каналами для подачі кисню і пального газу, рухому насадку, зв'язану з корпусом за допомогою нарізного сполучення, співвісно 3 19373 4 тивністю його роботи, шляхом регулювання потудіальних отворів, h - максимальна глибина регужності полум'я, що підігріває, і за рахунок технічнольованої камери. го результату, що полягає в підвищенні теплової Якщо d
