Регульований двомасовий динамічний гасник кутових коливань

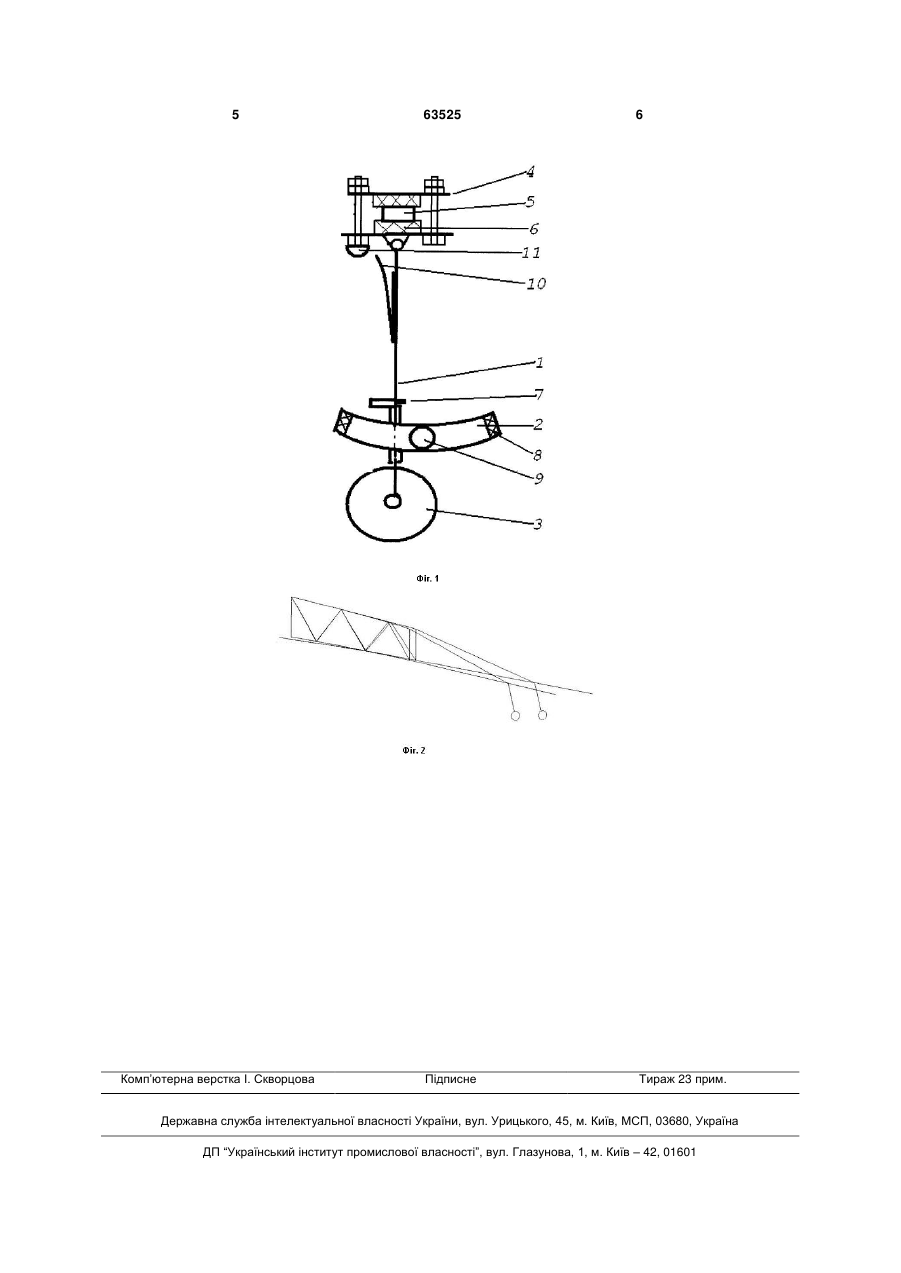

Регульований двомасовий динамічний гасник кутових коливань, що містить вібропоглинаючий 3 Проте, в даній конструкції ДГКК не використовуються кутові інерційні властивості коливної маси, що могло б значно покращити його демпфувальні параметри. Динамічний гасник кутових коливань не оснащений системами регулювання величини ефективної вібропоглинаючої маси, робочої частоти, інтенсивності демпфування. Сучасні конструкції висувних драбин пожежних машин мають значні габарити (довжина до 90 м), а їхні резонансні частоти лежать в діапазоні частот 0,2-0,6 Гц. ДГКК маятникового типу з налаштуванням на такі частоти є великогабаритними і не завжди реалізуються конструктивно. Крім того, на них можуть діяти значні ударні навантаження (на штанги мобільних машин - під час переміщення по опорній поверхні; на стріли вантажопідйомних машин і висувні драбини - під час зіткнення з нерухомими об'єктами). У відомих конструкціях ДГКК не передбачений захист від ударних навантажень. В основу корисної моделі поставлено задачу за рахунок підвищення інерційності конструкції ДГКК і впровадження системи регулювання без збільшення його габаритів забезпечити ефективне вібропоглинання у низькочастотному діапазоні коливань та ефективний захист від ударних навантажень. Поставлена задача досягається тим, що у регульованому двомасовому динамічному гаснику кутових коливань, який містить вібропоглинаючий інерційний елемент, виконаний у вигляді шарнірно закріпленого стержня маятника з приєднаними додатковими масами, вузол кріплення стержня до основної конструкції має еластичну обойму, одна з додаткових мас виконана у вигляді обертового елемента (колеса або диска), шарнірно закріпленого на осі обертання, а друга додаткова інерційна маса виконана у вигляді рухомого сферичного елемента, вільно встановленого у профільованому корпусі з пружними амортизаторами на торцях і регульованим радіусом його коливання відносно осі обертання стержня маятника, на якому також закріплена плоска пружина змінної жорсткості, котра разом з еластичною обоймою служить як протиударний пристрій для захисту конструкції від надмірних амплітуд коливань. На фіг. 1 схематично зображено ДГКК, на фіг. 2 - перша форма горизонтальних коливань довго 63525 4 мірної штангової конструкції з ДГКК. На фіг. 1 прийняті наступні позначення: 1 - стержень маятника; 2 - основна вібропоглинаюча маса ДГКК у вигляді профільованого контейнера; 3 - додаткова вібропоглинаюча маса ДГКК, виконана у вигляді колеса (або диска); 4 - вузол еластичного приєднання ДГКК до основної конструкції; 5 - елемент основної конструкції; 6 - еластична обойма; 7- пристрій для регулювання радіуса коливання профільованого контейнера 2 відносно осі обертання стержня маятника 1;8 - пружні торцеві амортизатори; 9 - сферичний коливний елемент всередині профільованого контейнера 2;10 - плоска пружина змінної жорсткості; 11 - обмежувач. ДГКК працює наступним чином. При приєднанні ДГКК до основної конструкції 5 (до штанги, драбини, висувної стріли тощо) вібрація передається до вузла еластичного приєднання 4 і до стержня маятника 1. ДГКК починає коливатися у робочій площині та гасити коливання основної конструкції 5 на її першій резонансній частоті. Сферичний коливний елемент 9 усередині профільованого контейнера 2 переміщається у протифазі до основної конструкції 5 і за рахунок ударів до торцевих пружних амортизаторів 8 підвищує інтенсивність демпфування в ДГКК. Якщо резонансна частота ДГКК не співпадає з резонансною частотою основної конструкції 5, налаштування ДГКК здійснюється шляхом зміни величини додаткової вібропоглинаючої маси 3 або шляхом підняття чи опускання профільованого контейнера 2 по стержню 1 посередництвом регулювального пристрою 7. Можливо також змінювати масу сферичного коливного елемента 9 у профільованому контейнері 2. При значних навантаженнях на колесо 3 стержень маятника 1 здійснює коливання великої амплітуди, внаслідок чого пружина 10 впирається в обмежувач 11 і стискається, забезпечуючи нелінійний характер наростання зусилля (за рахунок зміни робочої довжини пластинчастого пружного елемента 10). Виникаючі моментні навантаження у вузлі приєднання ДГКК 4 сприймаються еластичною обоймою 6, завдяки чому поглинається енергія удару. 5 Комп’ютерна верстка І. Скворцова 63525 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
