Кодовий пристрій для замка

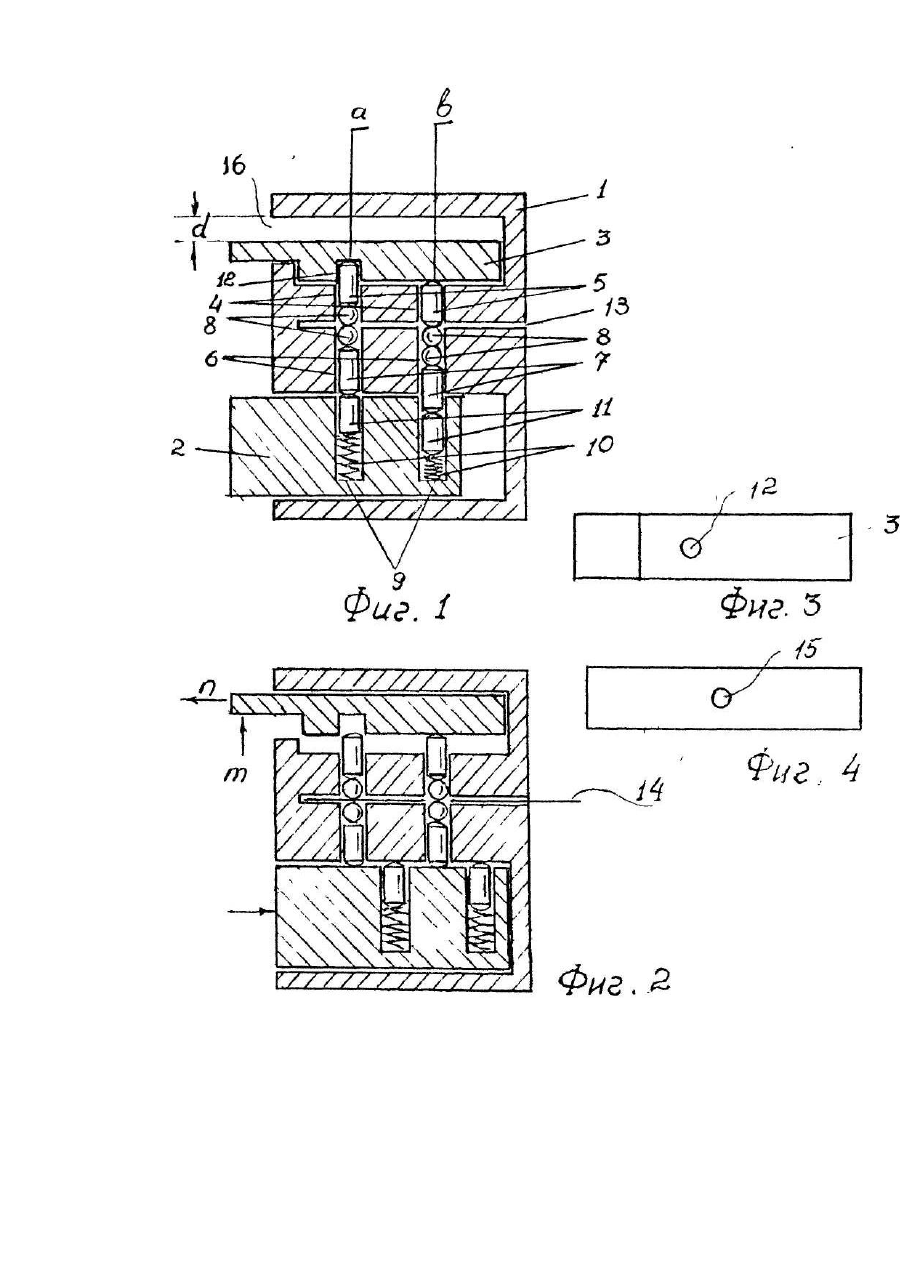

Изобретение относится к запирающим устройствам, в частности, к кодовому устройству, которое может быть использовано в замках различного типа. В качестве прототипа выбран замок, имеющий пластинчатый ключ-карту и код-карту для механической перекодировки замка [Патент США № 4149394]. Замок-прототип содержит корпус, имеющий поперечные отверстия, в которых расположены блокирующие штифты, и не менее двух шариков в каждом отверстии, задвижку, имеющую поперечные глухие отверстия, выполненные соосно с отверстиями в корпусе, в которых расположены подпружиненные штифты, продольные вырезы в корпусе под ключ и кодовую карту, имеющие кодовые сквозные отверстия, расположение и количество которых дополняет друг друга так, чтобы общее количество отверстий равнялось числу отверстий в корпусе, причем они не совмещались при наложении. Толщина скважины для код-карты равна суммарной толщине ключа и код-карты. Замок-прототип имеет следующие недостатки: Во-первых, недостаточная секретность, обусловленная тем, что ключ имеет динамическую функцию перемещает при введении в ключевое отверстие шарики и штифты. Это обуславливает его значительную толщину (более 1 мм) и, следовательно, возможность проникновения в паз прощупывающей отмычки. Кроме того, кодировка с помощью код-карты, вводимой в отверстие, расположенное между ключевой скважиной и задвижкой, а также между двумя шариками, позволяет достаточно легко отыскать отмычкой заблокированные картой шарики и рассекретить тем самым код замка. Вторым недостатком является недостаточная надежность замка, поскольку необходимо точное соотношение толщин ключа, код-карты и отверстия для код-карты, что вместе взятое снижает надежность устройства при несоблюдении соответствующих допусков или при износе замка. В основу изобретения поставлена задача - повышение надежности и секретности кодового устройства. Поставленная техническая задача решается тем, что кодовое устройство для замка, содержащее корпус, имеющий поперечные отверстия с расположенными в них блокирующими штифтами и шариками по одну сторону от ключевой скважины под пластинчатый ключ с кодовыми отверстиями, задвижку, имеющую глухие поперечные отверстия для размещения в них подпружиненных штифтов и скважину под кодовую карту, согласно изобретению дополнительно содержит опорные штифты и отверстия в корпусе для них, выполненные соосно отверстиям для блокирующих штифтов и расположенные по другую сторону от ключевой скважины, при этом между блокирующими и опорным штифтами установлен по меньшей мере один шарик, а кодовая карта выполнена в виде нажимной детали, расположенной над опорными штифтами, причем отверстия в кодовой карте выполнены глухими и их глубина равна диаметру шариков. Сравнительный анализ заявляемого кодового устройства с прототипом показывает, что заявляемое устройство отличается от известного тем, что ключ имеет лишь информационную (кодовую) функцию и не перемещает практически деталей замка (динамическая функция), а лишь регулирует (разрешает или запрещает) движение штифтов в отверстиях. Функцию перемещения нажимной детали (кодовой карты) выполняет какое-либо известное устройство, например, ручка, которое исполняется в соответствии с назначением замка и не указано на приводимых чертежах. Вследствие сказанного, ключ выполнен малой толщины (порядка десятых долей мм), а узкая ключевая скважина исключает отпирание замка отмычкой или его декодирование, что повышает надежность замка. В заявляемом устройстве кодовая карта не блокирует движение шариков (что имеет место в прототипе), что исключает даже при прощупывании отмычкой выявить различия в расположении штифтов в разных каналах и, следовательно, повышает секретность устройства. Кроме того, кодовая карта не имеет жестких конструктивных ограничений толщины, как в прототипе, что повышает надежность замка. На фиг. 1 изображена схема кодового устройства в запертом состоянии; на фиг. 2 - схема устройства в отпертом состоянии с введенным ключом, содержащим правильный код; на фиг. 3 - кодовая планка-клавиша, определяющая осевое перемещение штифтов; на фиг, 4 - ключ с правильным кодом. Для простоты на схемах перемещения всех подвижных деталей устройства производятся в одной плоскости (в плоскости чертежа). Очевидно, что в конкретных конструкциях перемещения (например, задвижки) могут совершаться в плоскости, перпендикулярной к плоскости чертежа. Кодовое устройство (фиг. 1) содержит корпус 1, в котором размещена запирающая деталь (задвижка)2 и параллельно ей кодовая нажимная деталь (код-клавиша) 3 (фиг. 1-3). В корпусе выполнены поперечные отверстия 4, в которых расположены опорные штифты 5 и соосно расположенные отверстия 6, в которых размещены запирающие штифты 7. Между опорными штифтами 5 и запирающими штифтами 7 расположены шарики 8. В задвижке выполнены глухие отверстия 9, в которых расположены пружины 10 и подпружиненные штифты 11. Код-клавиша имеет глухое кодирующее отверстие 12, глубина которого равна диаметру шарика, и в которое может входить опорный штифт 5. Корпус 1 имеет параллельный задвижке вырез 13 под пластинчатый ключ 14 (фиг. 2,4). В ключе 14 имеется отверстие 15, сквозь которое может проходить шарик или штифт. Кодирующая планка-клавиша расположена в скважине 16, параллельной ключевой скважине 13, и может перемещаться в направлении осей штифтов на расстояние, равное диаметру шариков. Все штифты и шарики имеют одинаковый диаметр. Однотипные штифты (например, блокирующий) имеет одну длину. Длина разнотипных штифтов (блокирующих и опорных) определяется конструктивными соображениями (например, длина опорного штифта должна быть не менее двух диаметров для предотвращения выпадания из отверстия при отпирании устройства). Как видно на фиг. 1, в запертом состоянии устройства отверстия 4 и 6 в корпусе, отверстия 9 в задвижке и 12 в код-клавише (если оно предусмотрено) составляют единый канал - на фиг. 1 каналы обозначены буквами а и b В дальнейшем однотипные детали (штифты, пружины, шарики) будем обозначать номером детали и канала (например, штифты 5а). Отверстия в пластинчатом ключе расположены в соответствии с расположением каналов в кодовом устройстве и дополняют по количеству и расположению отверстия в кодклавише, именно: количество отверстий в код-клавише и ключе равно в сумме числу каналов устройства и если в клавише имеется кодовое отверстие в каком-либо канале, то в ключе для того же канала оно отсутствует и наоборот. Код устройства и соответствующий ему код ключа определяется количеством и расположением отверстий 12 в код-клавише 3. Изменить код устройства возможно путем замены код-клавиши. Устройство работает следующим образом. В запертом состоянии (фиг. 1) код-клавиша опущена, задвижка удерживается от перемещения (с помощью внешней ручки) запорным штифтом 7b, а стык штифтов 7а и 11а расположен в плоскости, разделяющей корпус и задвижку, и штифты в канале а не препятствуют ее перемещению. При подъеме код-клавиши 3 внешней ручкой вверх, в направлении стрелки m (фиг 2) на расстояние d, равное диаметру шариков 8, штифт 7b переместится вверх под действием пружины 10b на такое же расстояние и разневолит задвижку, но вверх поднимется под влиянием пружины 10а штифт 11а и ограничит движение задвижки. Таким образом без ключа внешней ручкой замок отпереть нельзя. При введении ключа 14 с правильным кодом (фиг. 2), т. е. с отверстием в месте, соответствующем каналу b, где нет глухого отверстия в код-клавише, ключ создаст препятствие для перемещения штифтов в канале а и не препятствует перемещению штифтов в канале b. Затем, при подъеме код-клавиши внешней ручкой в направлении m (фиг. 2) все штифты и шарики канала b перемещаются под влиянием пружины 10b на расстояние, равное диаметру шарика, а стыки штифтов 7b и 11 b устанавливаются в плоскости, разделяющей корпус и задвижку и не препятствуют перемещению последней. Стыки штифтов 7а и 11а остаются в исходном положении, поскольку их перемещению препятствует тонкий ключ, который не изменяет положения штифтов. Таким образом, задвижка разневолена и при дальнейшем движении внешней ручки перемещается в направлении стрелки (фиг. 2), что приводит к отпиранию замка (положение на фиг. 2). Очевидно, что использование всех ключей с ложным кодом (их три в приводимом случае: отверстие на ключе в положении канала а, два отверстия - а и b, или глухой ключ (без отверстий) приводит к тому, что задвижка блокируется блок-штифтами или подпружиненными штифтами в одном из каналов и замок открыть нельзя. Перекодировку устройства при рассекречивании ключа производят путем замены код-клавиши на другую имеющую иное расположение отверстий. Ее вынимают из скважины 16, например, через отверстие в корпусе устройства, передвигая сначала в направлении m, а затем в направлении n. При этом в скважину 13 устройства вставляют глухой ключ, не имеющий отверстий, с тем, чтобы штифты, перемещаемые пружинами 10, не препятствовали движению код-клавиши. Заявляемое кодовое устройство может функционировать и при наличии одного шарика 8 в каждом канале. Однако при этом понижается его секретность. Например, если применить ключ с отверстиями на всех каналах, то при поднятий код-клавиши отверстия в каналах типа в ключе будут перекрываться блокштифтами и при нажатии на ключ штифты оставят на отверстиях следы, что дает возможность рассекретить код. Полностью симметричное положение создает наличие в каждом канале трех шариков, что, однако, усложняет конструкцию. По предложенному кодовому устройству разработана техническая документация на подвесной замок и изготовлен промышленный образец.
