Формула / Реферат

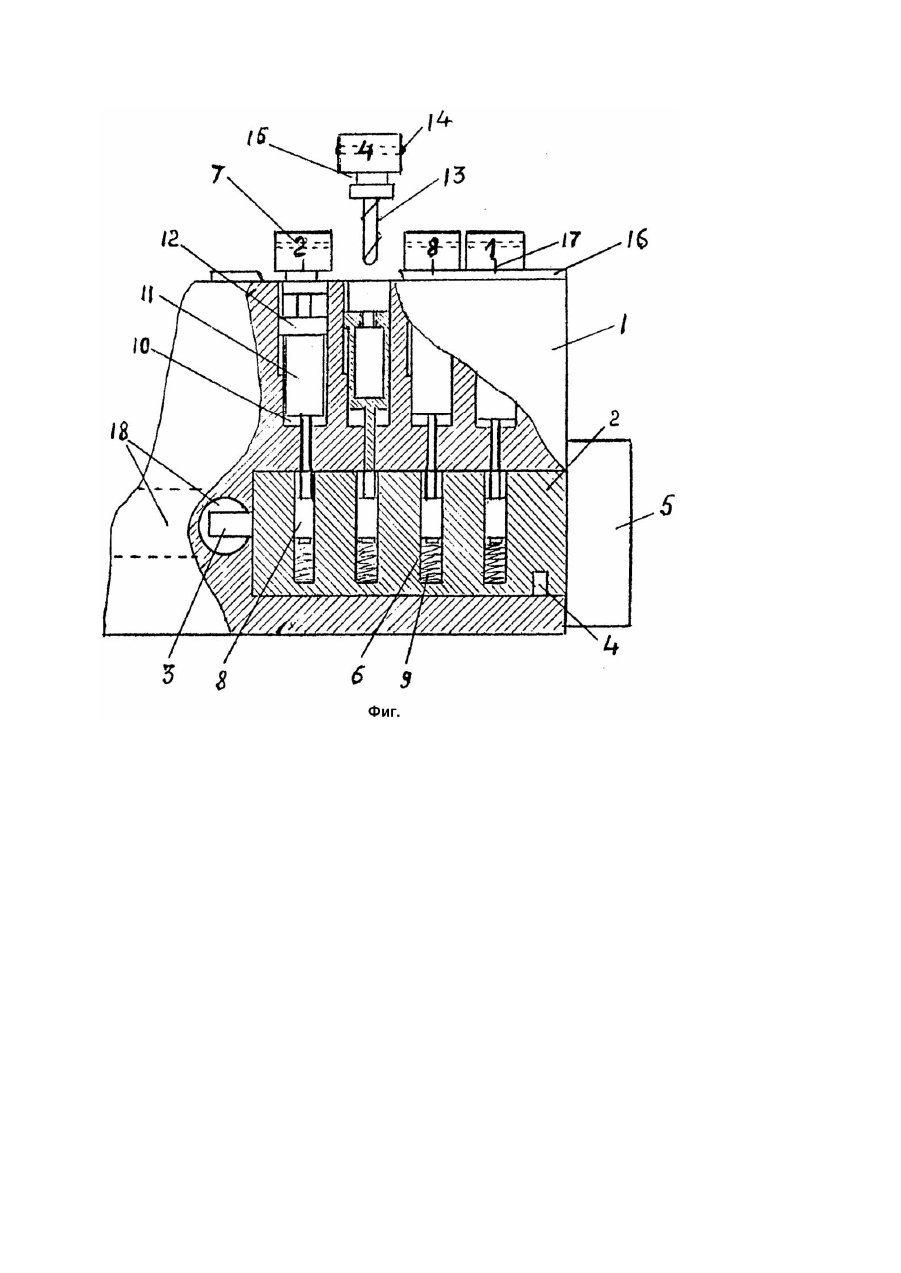

Кодовый замок, содержащий размещенный в корпусе ригель и блокирующие штифты, установ­ленные в корпусе с возможностью блокировки пе­ремещения ригеля, отличающийся тем, что в корпусе установлен стержень, снабженный с одной стороны головкой, а с второй — эксцентриковым хвостовиком, сопрягающимся с ригелем, при этом лимбы закреплены к резьбовым шпилькам посред­ством алюминиевых шплинтов, резьбовые шпиль­ки снабжены выточкой для возможности закрепления к корпусу посредством удерживаю­щей планки, причем шпильки имеют разную дли­ну и включают резьбовое соединение с гайками, закрепленными к штифтам, торцы которых сопря­гаются с блокирующими штифтами.

Текст

Изобретение является дополнительным к заявке №96114402 ("Запорно-пломбировочное устройство", приоритет 25.11.96) и относится к скобяным изделиям, в частности к запирающим устройствам и может быть использовано преимущественно на железнодорожном и автомобильном транспорте для запирания контейнеров, автофургонов, а также для иных запорных устройств. Известен дверной замок Бондарева (А.с. СССР №983242, кл. E05B35/12, 1982), содержащий размещенные в полом корпусе параллельно два ригеля с выемками на боковой поверхности и блокирующие штифты с лысками, установленные в выемках ригеля, замок снабжен установленными в корпусе поворотными осями и закрепленными на них попарно секретными задержками, при этом в корпусе закреплено ограждение задержек. Недостатком известного замка является сложность изготовления, а следовательно дороговизна, помимо того, по конструкции замка его невозможно применить для работы совместно с запорно-пломбировочным устройством. В основу изобретения поставлена задача создания кодового замка, не имеющего недостатки прототипа, т.е. упрощенной системы, дешевле в изготовлении и по конструкции применимом для совместной работы с запорно-пломбировочным устройством или иными запирающими устройствами. Поставленная задача решается тем, что в кодовом замке, содержащем размещенный в корпусе ригель и блокирующие шти фты; установленные в корпусе с возможностью блокировки перемещения ригеля, согласно изобретению, в корпусе установлен стержень, снабженный с одной стороны головкой, а с второй - эксцентриковым хвостовиком, сопрягающимся.с ригелем, при этом лимбы закреплены к резьбовым шпилькам посредством алюминиевых шплинтов, резьбовые шпильки снабжены выточкой для возможности закрепления к корпусу посредством удерживающей планки, причем шпильки имеют разную длину и включают резьбовое соединение с гайками, закрепленными к штифтам, торцы которых сопрягаются с блокирующими шти фтами. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том. что в корпусе установлен стержень, снабженный с одной стороны головкой, а с второй - эксцентриковым хвостовиком, сопрягающимся с ригелем, при этом лимбы закреплены к резьбовым шпилькам посредством алюминиевых шплинтов, резьбовые шпильки снабжены выточкой для возможности закрепления к корпусу посредством удерживающей планки, причем шпильки имеют разную длину и включают резьбовое соединение с гайками, закрепленными к штифтам, торцы которых сопрягаются с блокирующими штифтами. Это обеспечивает технический результат - упрощение конструкции кодового замка, а следовательно дешевизну в изготовлении, и за счет этого определяются потребительские свойства возможность применения для совместной работы с запорнопломбировочным устройством или иными запирающими устройствами. На чертеже (фиг.) показан кодовый замок, разрез. Кодовый замок содержит: корпус 1, в котором установлен стержень 2 с возможностью поворота, выполненный с эксцентриковым хвостовиком 3, сопрягающимся с ригелем (не показан). В гнездо 4 корпуса 1 установлен фиксатор (не показан), ограничивающий поворот стержня 2 в положение "Открыто-Закрыто", выполняемое головкой 5 при беспрепятственной установке в гнездах 6, выполненных в стержне 2, управляемых кодовыми лимбами 7, блокирующи х штифтов 8 кодового замка. В гнездах 6 установлены пружины 9 и закрепленные к ним штифты 8. В корпусе 1 выполнены гнезда 10, в которые установлены шти фты 11 разной длины, закрепленные к гайкам 12. Лимбы 7 закреплены к резьбовой шпильке 13 посредством алюминиевого шплинта 14. Шпилька 13 имеет выточку 15 для возможности закрепления удерживающей планкой 16 к корпусу 1. Для удобного открывания кодового замка на лимбах 7 и на удерживающей планке 16 нанесены риски 17. Ригель установлен в канале 18. Кодовый замок работает следующим образом. На чертеже показан кодовый замок в открытом положении, при цифрах на лимбах 2, 4, 8, 1. Стержень 2 имеет возможность поворота в сторону "Открыто" за головку 5. При этом эксцентриковый хвостовик 3 передвигает ригель (не показан) в открытое положение. При закрывании поворачивают головку 5 в сторону "Закрыто". Эксцентриковый хвостовик 3 передвинет ригель в положение "Закрыто". Затем на лимбах сбивают код, блокирующие шти фты 8 заходят в гнезда корпуса 1 под воздействием пружин 9. Ригель блокируется.

Дивитися

Додаткова інформація

Назва патенту англійською

Code lock

Автори англійською

Shumeiko Vasyl Andriiovych

Назва патенту російською

Кодовый замок

Автори російською

Шумейко Василий Андреевич

МПК / Мітки

МПК: E05B 37/00

Мітки: кодовий, замок
