Спосіб орієнтування наземної шахтної підйомної установки

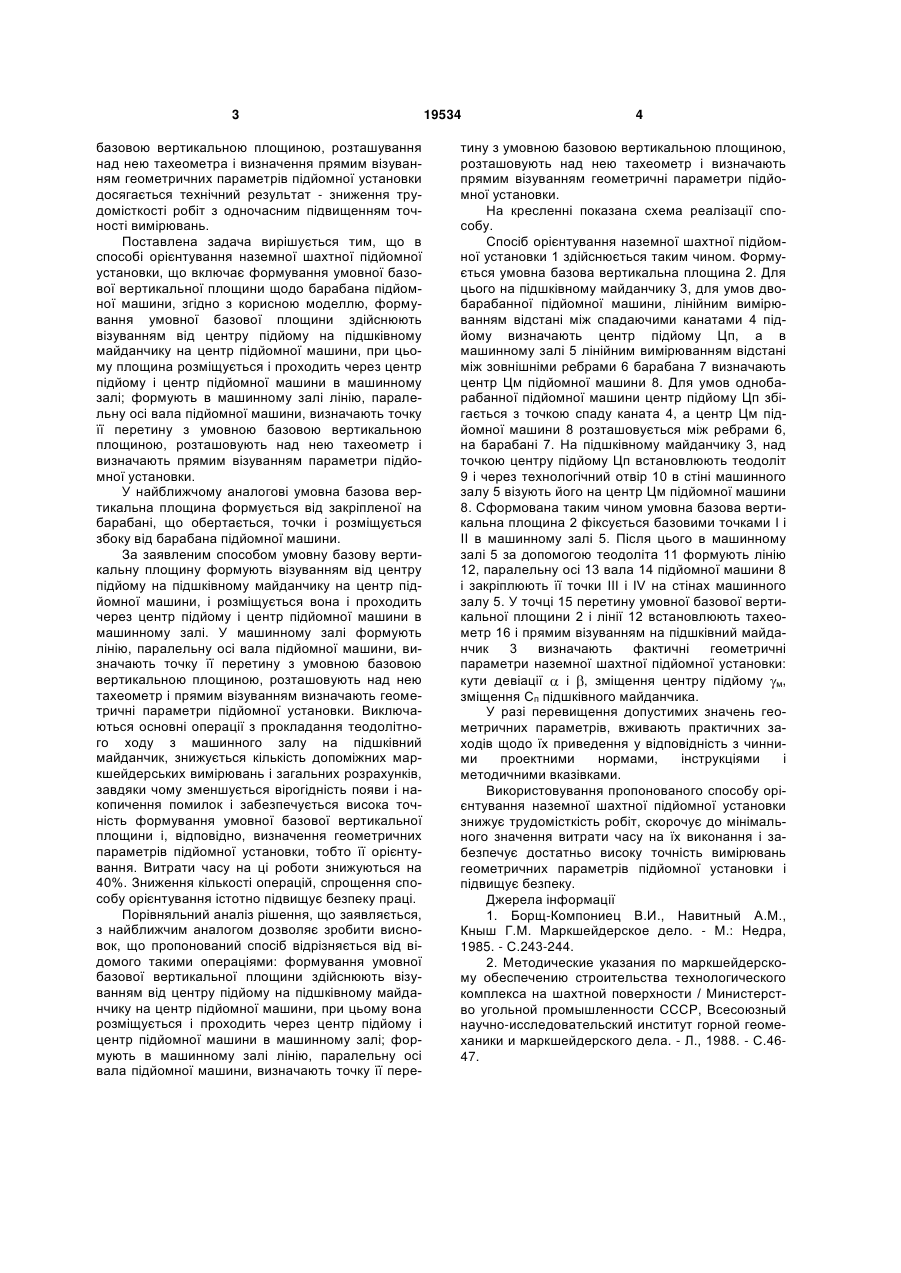

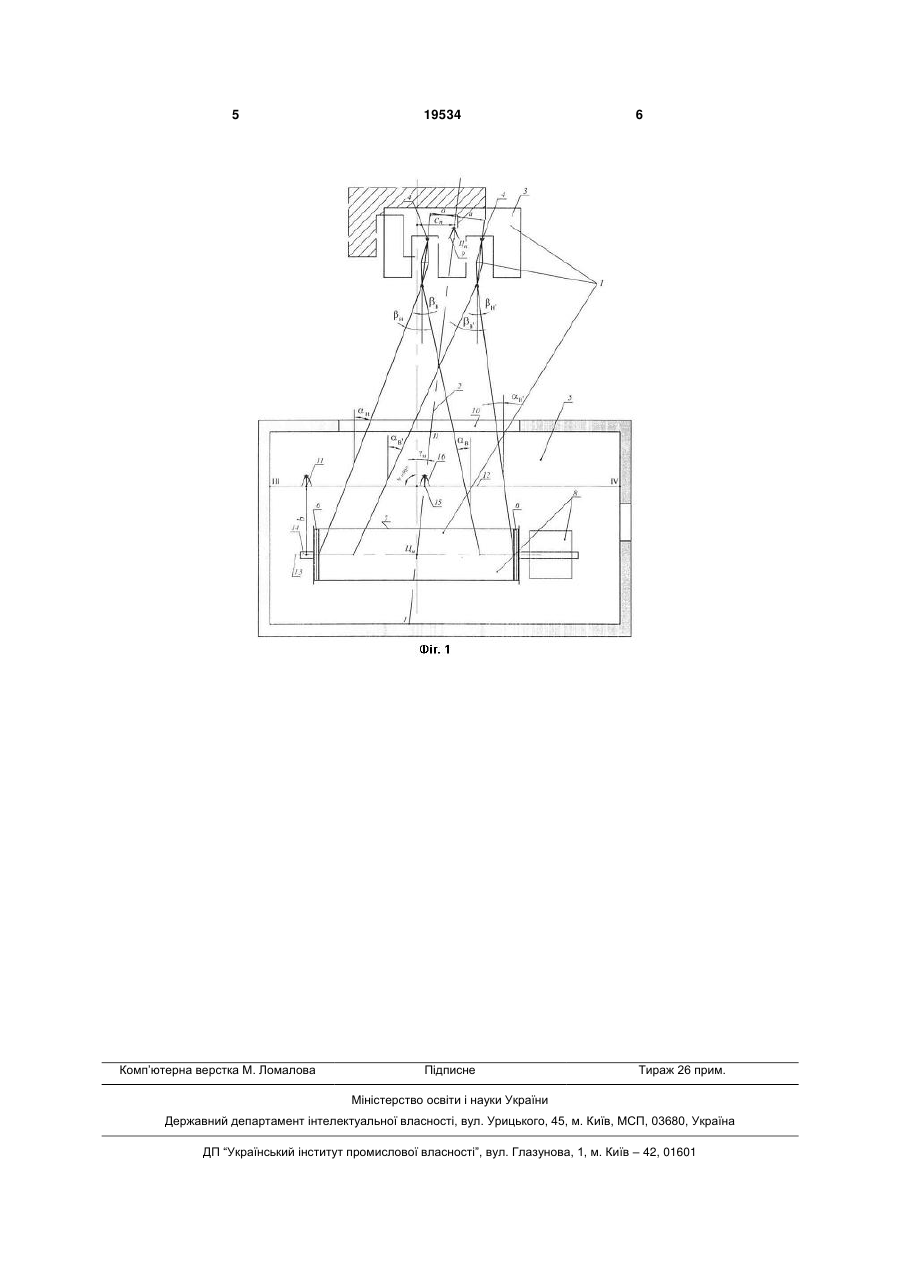

Спосіб орієнтування наземної шахтної підйомної установки, що включає формування умовної 3 базовою вертикальною площиною, розташування над нею тахеометра і визначення прямим візуванням геометричних параметрів підйомної установки досягається технічний результат - зниження трудомісткості робіт з одночасним підвищенням точності вимірювань. Поставлена задача вирішується тим, що в способі орієнтування наземної шахтної підйомної установки, що включає формування умовної базової вертикальної площини щодо барабана підйомної машини, згідно з корисною моделлю, формування умовної базової площини здійснюють візуванням від центру підйому на підшківному майданчику на центр підйомної машини, при цьому площина розміщується і проходить через центр підйому і центр підйомної машини в машинному залі; формують в машинному залі лінію, паралельну осі вала підйомної машини, визначають точку її перетину з умовною базовою вертикальною площиною, розташовують над нею тахеометр і визначають прямим візуванням параметри підйомної установки. У найближчому аналогові умовна базова вертикальна площина формується від закріпленої на барабані, що обертається, точки і розміщується збоку від барабана підйомної машини. За заявленим способом умовну базову вертикальну площину формують візуванням від центру підйому на підшківному майданчику на центр підйомної машини, і розміщується вона і проходить через центр підйому і центр підйомної машини в машинному залі. У машинному залі формують лінію, паралельну осі вала підйомної машини, визначають точку її перетину з умовною базовою вертикальною площиною, розташовують над нею тахеометр і прямим візуванням визначають геометричні параметри підйомної установки. Виключаються основні операції з прокладання теодолітного ходу з машинного залу на підшківний майданчик, знижується кількість допоміжних маркшейдерських вимірювань і загальних розрахунків, завдяки чому зменшується вірогідність появи і накопичення помилок і забезпечується висока точність формування умовної базової вертикальної площини і, відповідно, визначення геометричних параметрів підйомної установки, тобто її орієнтування. Витрати часу на ці роботи знижуються на 40%. Зниження кількості операцій, спрощення способу орієнтування істотно підвищує безпеку праці. Порівняльний аналіз рішення, що заявляється, з найближчим аналогом дозволяє зробити висновок, що пропонований спосіб відрізняється від відомого такими операціями: формування умовної базової вертикальної площини здійснюють візуванням від центру підйому на підшківному майданчику на центр підйомної машини, при цьому вона розміщується і проходить через центр підйому і центр підйомної машини в машинному залі; формують в машинному залі лінію, паралельну осі вала підйомної машини, визначають точку її пере 19534 4 тину з умовною базовою вертикальною площиною, розташовують над нею тахеометр і визначають прямим візуванням геометричні параметри підйомної установки. На кресленні показана схема реалізації способу. Спосіб орієнтування наземної шахтної підйомної установки 1 здійснюється таким чином. Формується умовна базова вертикальна площина 2. Для цього на підшківному майданчику 3, для умов двобарабанної підйомної машини, лінійним вимірюванням відстані між спадаючими канатами 4 підйому визначають центр підйому Цп, а в машинному залі 5 лінійним вимірюванням відстані між зовнішніми ребрами 6 барабана 7 визначають центр Цм підйомної машини 8. Для умов однобарабанної підйомної машини центр підйому Цп збігається з точкою спаду каната 4, а центр Цм підйомної машини 8 розташовується між ребрами 6, на барабані 7. На підшківному майданчику 3, над точкою центру підйому Цп встановлюють теодоліт 9 і через технологічний отвір 10 в стіні машинного залу 5 візують його на центр Цм підйомної машини 8. Сформована таким чином умовна базова вертикальна площина 2 фіксується базовими точками І і II в машинному залі 5. Після цього в машинному залі 5 за допомогою теодоліта 11 формують лінію 12, паралельну осі 13 вала 14 підйомної машини 8 і закріплюють її точки III і IV на стінах машинного залу 5. У точці 15 перетину умовної базової вертикальної площини 2 і лінії 12 встановлюють тахеометр 16 і прямим візуванням на підшківний майданчик 3 визначають фактичні геометричні параметри наземної шахтної підйомної установки: кути девіації і , зміщення центру підйому м, зміщення Сп підшківного майданчика. У разі перевищення допустимих значень геометричних параметрів, вживають практичних заходів щодо їх приведення у відповідність з чинними проектними нормами, інструкціями і методичними вказівками. Використовування пропонованого способу орієнтування наземної шахтної підйомної установки знижує трудомісткість робіт, скорочує до мінімального значення витрати часу на їх виконання і забезпечує достатньо високу точність вимірювань геометричних параметрів підйомної установки і підвищує безпеку. Джерела інформації 1. Борщ-Компониец В.И., Навитный A.M., Кныш Г.М. Маркшейдерское дело. - М.: Недра, 1985. - С.243-244. 2. Методические указания по маркшейдерскому обеспечению строительства технологического комплекса на шахтной поверхности / Министерство угольной промышленности СССР, Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела. - Л., 1988. - С.4647. 5 Комп’ютерна верстка М. Ломалова 19534 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
