Індикатор критичного підвищення температури корпусу апарата

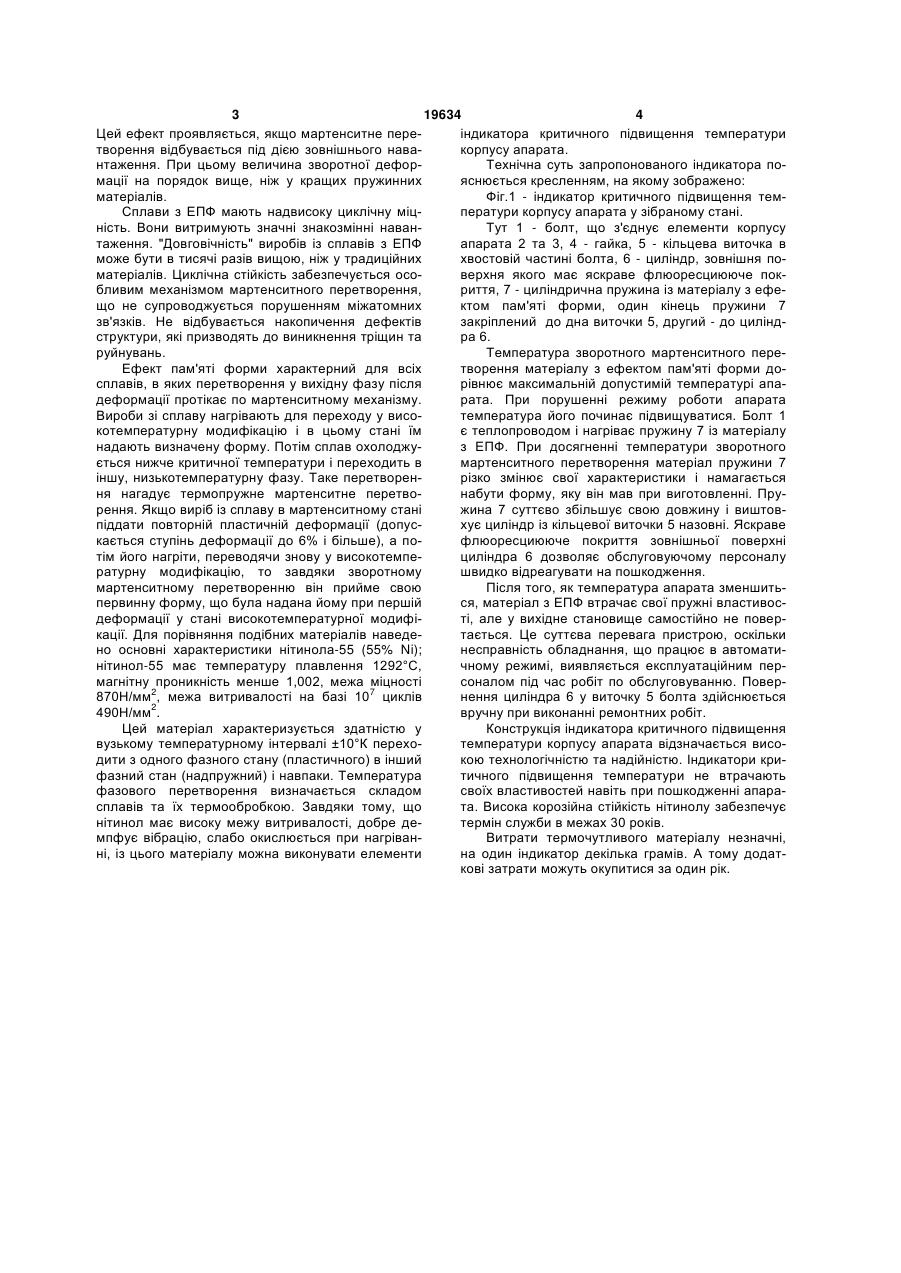

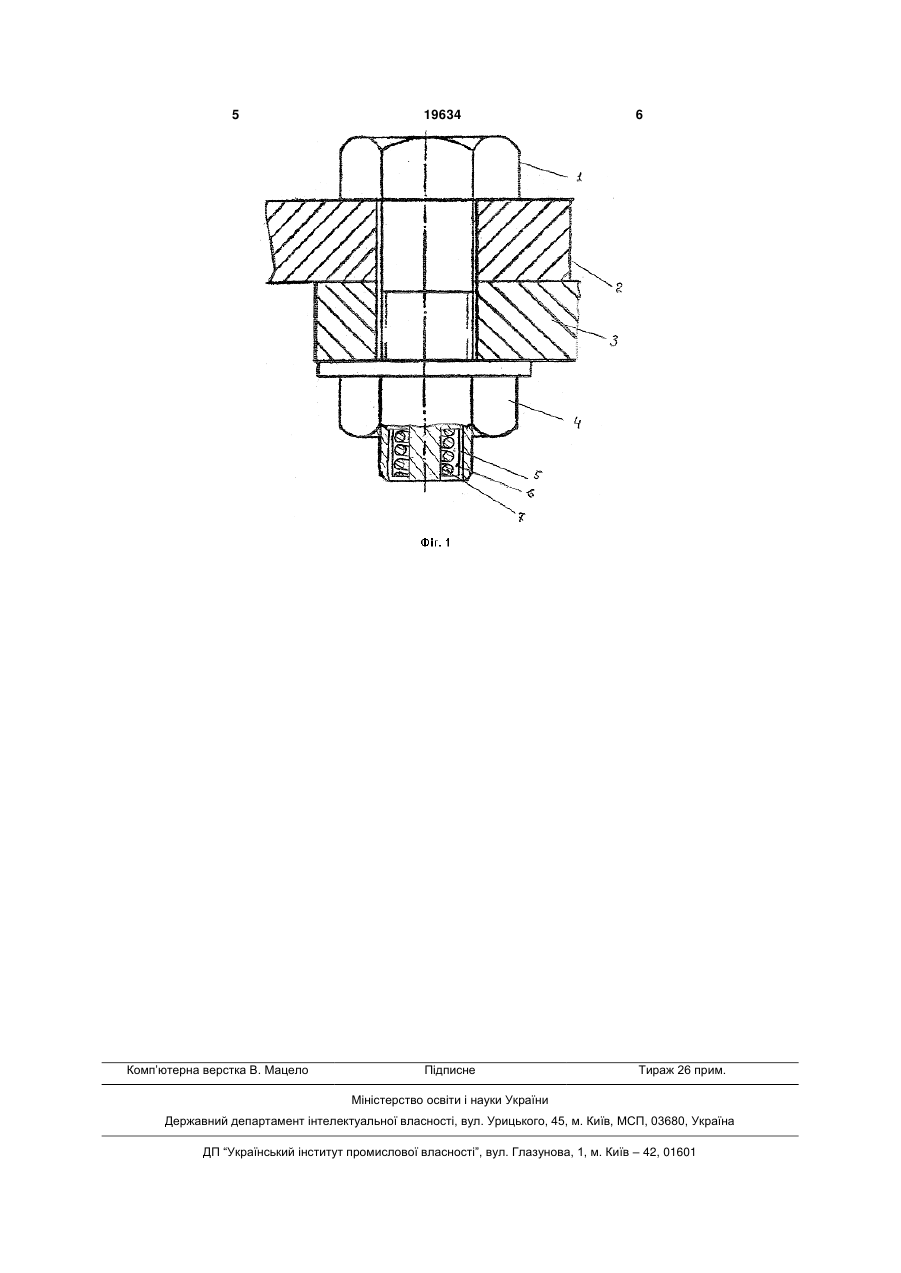

Індикатор критичного підвищення температури корпусу апарата, що містить термочутливий елемент, який відрізняється тим, що з'єднуваль 3 19634 4 Цей ефект проявляється, якщо мартенситне переіндикатора критичного підвищення температури творення відбувається під дією зовнішнього навакорпусу апарата. нтаження. При цьому величина зворотної дефорТехнічна суть запропонованого індикатора помації на порядок вище, ніж у кращих пружинних яснюється кресленням, на якому зображено: матеріалів. Фіг.1 - індикатор критичного підвищення темСплави з ЕПФ мають надвисоку циклічну міцператури корпусу апарата у зібраному стані. ність. Вони витримують значні знакозмінні наванТут 1 - болт, що з'єднує елементи корпусу таження. "Довговічність" виробів із сплавів з ЕПФ апарата 2 та 3, 4 - гайка, 5 - кільцева виточка в може бути в тисячі разів вищою, ніж у традиційних хвостовій частині болта, 6 - циліндр, зовнішня поматеріалів. Циклічна стійкість забезпечується осоверхня якого має яскраве флюоресциююче покбливим механізмом мартенситного перетворення, риття, 7 - циліндрична пружина із матеріалу з ефещо не супроводжується порушенням міжатомних ктом пам'яті форми, один кінець пружини 7 зв'язків. Не відбувається накопичення дефектів закріплений до дна виточки 5, другий - до циліндструктури, які призводять до виникнення тріщин та ра 6. руйнувань. Температура зворотного мартенситного переЕфект пам'яті форми характерний для всіх творення матеріалу з ефектом пам'яті форми досплавів, в яких перетворення у вихідну фазу після рівнює максимальній допустимій температурі ападеформації протікає по мартенситному механізму. рата. При порушенні режиму роботи апарата Вироби зі сплаву нагрівають для переходу у висотемпература його починає підвищуватися. Болт 1 котемпературну модифікацію і в цьому стані їм є теплопроводом і нагріває пружину 7 із матеріалу надають визначену форму. Потім сплав охолоджуз ЕПФ. При досягненні температури зворотного ється нижче критичної температури і переходить в мартенситного перетворення матеріал пружини 7 іншу, низькотемпературну фазу. Таке перетворенрізко змінює свої характеристики і намагається ня нагадує термопружне мартенситне перетвонабути форму, яку він мав при виготовленні. Прурення. Якщо виріб із сплаву в мартенситному стані жина 7 суттєво збільшує свою довжину і виштовпіддати повторній пластичній деформації (допусхує циліндр із кільцевої виточки 5 назовні. Яскраве кається ступінь деформації до 6% і більше), а пофлюоресциююче покриття зовнішньої поверхні тім його нагріти, переводячи знову у високотемпециліндра 6 дозволяє обслуговуючому персоналу ратурну модифікацію, то завдяки зворотному швидко відреагувати на пошкодження. мартенситному перетворенню він прийме свою Після того, як температура апарата зменшитьпервинну форму, що була надана йому при першій ся, матеріал з ЕПФ втрачає свої пружні властивосдеформації у стані високотемпературної модифіті, але у вихідне становище самостійно не поверкації. Для порівняння подібних матеріалів наведетається. Це суттєва перевага пристрою, оскільки но основні характеристики нітинола-55 (55% Ni); несправність обладнання, що працює в автоматинітинол-55 має температуру плавлення 1292°С, чному режимі, виявляється експлуатаційним пермагнітну проникність менше 1,002, межа міцності соналом під час робіт по обслуговуванню. Повер870Н/мм2, межа витривалості на базі 107 циклів нення циліндра 6 у виточку 5 болта здійснюється 490Н/мм2. вручну при виконанні ремонтних робіт. Цей матеріал характеризується здатністю у Конструкція індикатора критичного підвищення вузькому температурному інтервалі ±10°К перехотемператури корпусу апарата відзначається висодити з одного фазного стану (пластичного) в інший кою технологічністю та надійністю. Індикатори крифазний стан (надпружний) і навпаки. Температура тичного підвищення температури не втрачають фазового перетворення визначається складом своїх властивостей навіть при пошкодженні апарасплавів та їх термообробкою. Завдяки тому, що та. Висока корозійна стійкість нітинолу забезпечує нітинол має високу межу витривалості, добре детермін служби в межах 30 років. мпфує вібрацію, слабо окислюється при нагріванВитрати термочутливого матеріалу незначні, ні, із цього матеріалу можна виконувати елементи на один індикатор декілька грамів. А тому додаткові затрати можуть окупитися за один рік. 5 Комп’ютерна верстка В. Мацело 19634 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
