Вузол з`єднання спинки ліжка з рамою

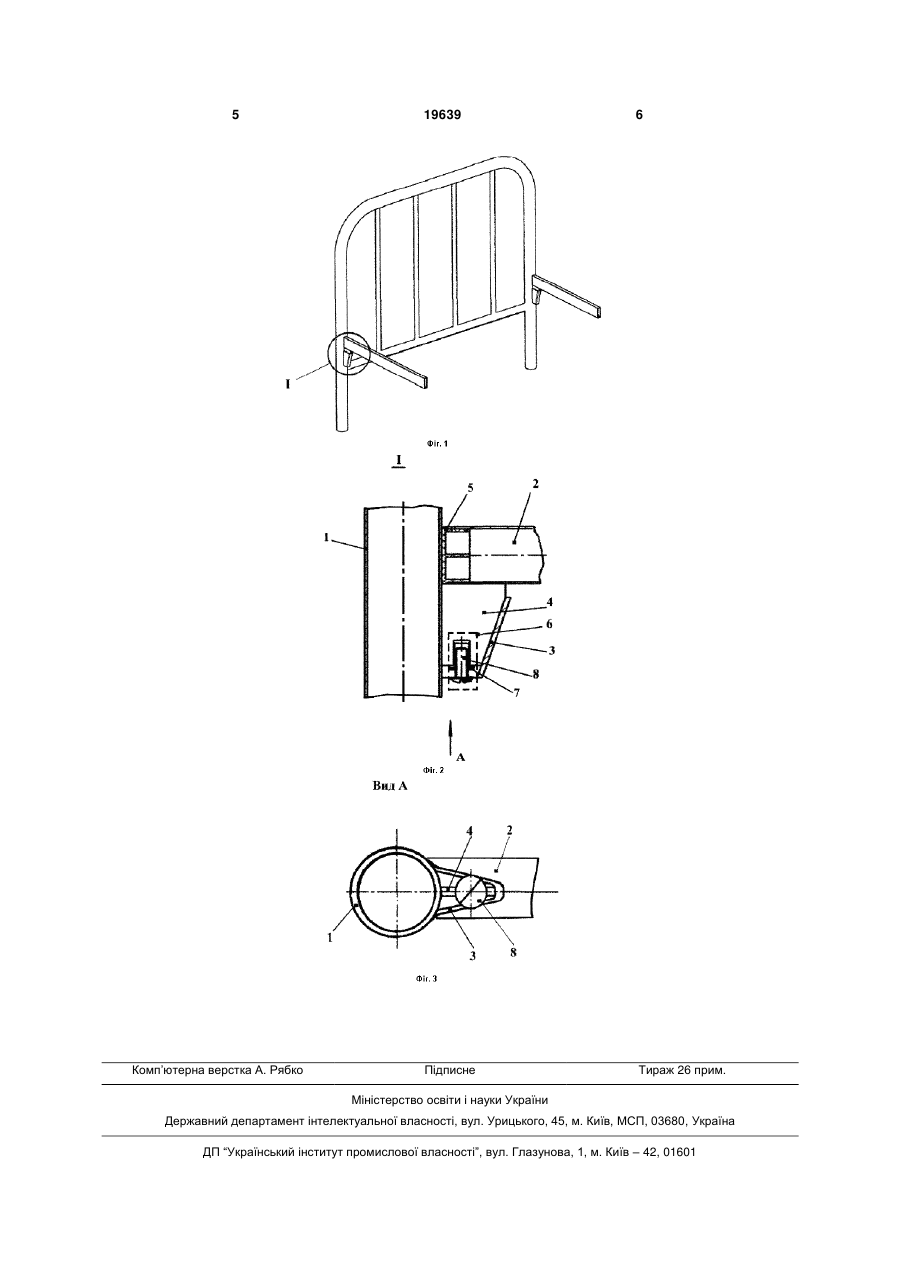

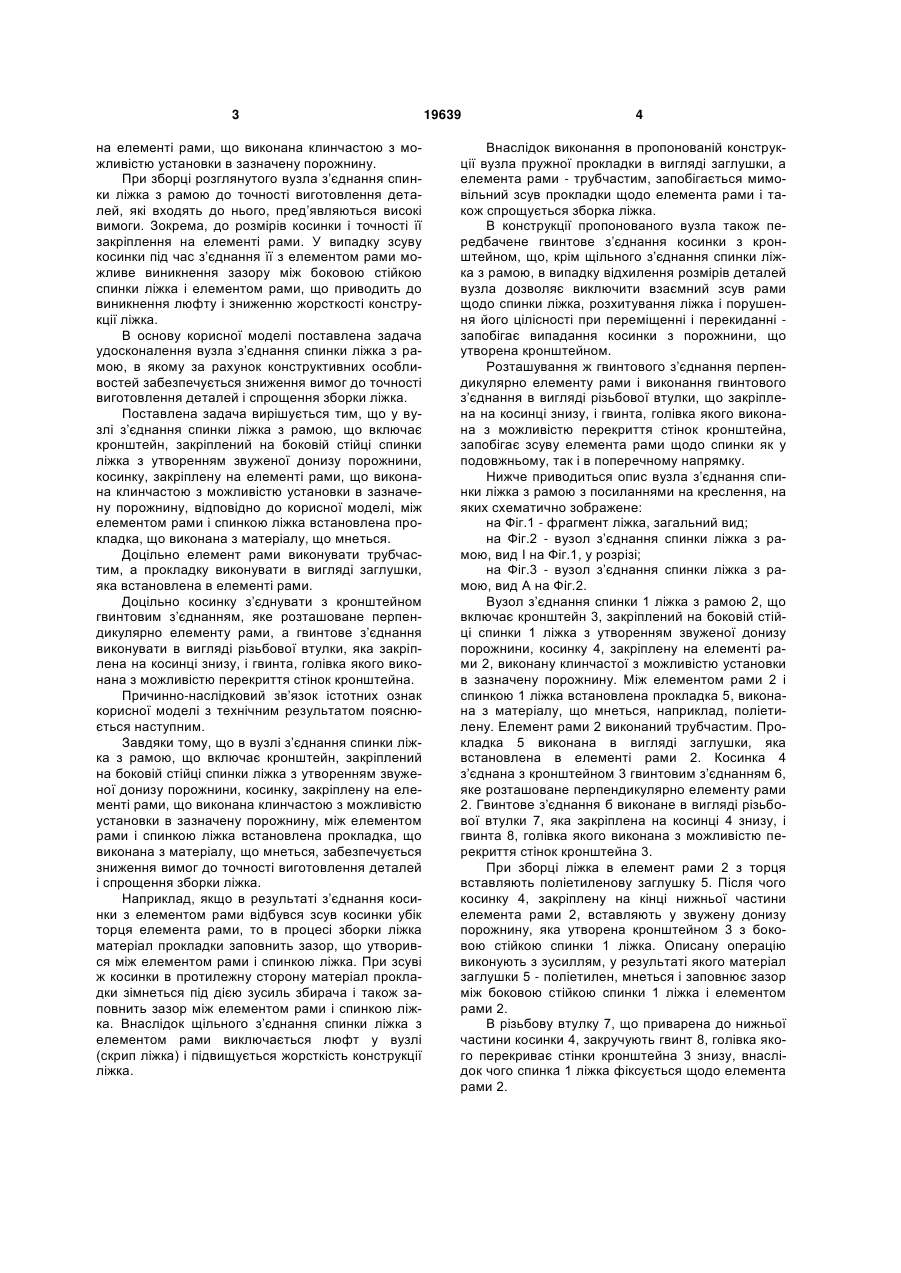

1. Вузол з’єднання спинки ліжка з рамою, що включає кронштейн, закріплений на боковій стійці спинки ліжка з утворенням звуженої донизу порожнини, косинку, закріплену на елементі рами, що виконана клинчастою з можливістю установки в зазначену порожнину, який відрізняється тим, що між елементом рами і спинкою ліжка встановлена прокладка, що виконана з матеріалу, що мнеться. 3 на елементі рами, що виконана клинчастою з можливістю установки в зазначену порожнину. При зборці розглянутого вузла з’єднання спинки ліжка з рамою до точності виготовлення деталей, які входять до нього, пред’являються високі вимоги. Зокрема, до розмірів косинки і точності її закріплення на елементі рами. У випадку зсуву косинки під час з’єднання її з елементом рами можливе виникнення зазору між боковою стійкою спинки ліжка і елементом рами, що приводить до виникнення люфту і зниженню жорсткості конструкції ліжка. В основу корисної моделі поставлена задача удосконалення вузла з’єднання спинки ліжка з рамою, в якому за рахунок конструктивних особливостей забезпечується зниження вимог до точності виготовлення деталей і спрощення зборки ліжка. Поставлена задача вирішується тим, що у вузлі з’єднання спинки ліжка з рамою, що включає кронштейн, закріплений на боковій стійці спинки ліжка з утворенням звуженої донизу порожнини, косинку, закріплену на елементі рами, що виконана клинчастою з можливістю установки в зазначену порожнину, відповідно до корисної моделі, між елементом рами і спинкою ліжка встановлена прокладка, що виконана з матеріалу, що мнеться. Доцільно елемент рами виконувати трубчастим, а прокладку виконувати в вигляді заглушки, яка встановлена в елементі рами. Доцільно косинку з’єднувати з кронштейном гвинтовим з’єднанням, яке розташоване перпендикулярно елементу рами, а гвинтове з’єднання виконувати в вигляді різьбової втулки, яка закріплена на косинці знизу, і гвинта, голівка якого виконана з можливістю перекриття стінок кронштейна. Причинно-наслідковий зв’язок істотних ознак корисної моделі з технічним результатом пояснюється наступним. Завдяки тому, що в вузлі з’єднання спинки ліжка з рамою, що включає кронштейн, закріплений на боковій стійці спинки ліжка з утворенням звуженої донизу порожнини, косинку, закріплену на елементі рами, що виконана клинчастою з можливістю установки в зазначену порожнину, між елементом рами і спинкою ліжка встановлена прокладка, що виконана з матеріалу, що мнеться, забезпечується зниження вимог до точності виготовлення деталей і спрощення зборки ліжка. Наприклад, якщо в результаті з’єднання косинки з елементом рами відбувся зсув косинки убік торця елемента рами, то в процесі зборки ліжка матеріал прокладки заповнить зазор, що утворився між елементом рами і спинкою ліжка. При зсуві ж косинки в протилежну сторону матеріал прокладки зімнеться під дією зусиль збирача і також заповнить зазор між елементом рами і спинкою ліжка. Внаслідок щільного з’єднання спинки ліжка з елементом рами виключається люфт у вузлі (скрип ліжка) і підвищується жорсткість конструкції ліжка. 19639 4 Внаслідок виконання в пропонованій конструкції вузла пружної прокладки в вигляді заглушки, а елемента рами - трубчастим, запобігається мимовільний зсув прокладки щодо елемента рами і також спрощується зборка ліжка. В конструкції пропонованого вузла також передбачене гвинтове з’єднання косинки з кронштейном, що, крім щільного з’єднання спинки ліжка з рамою, в випадку відхилення розмірів деталей вузла дозволяє виключити взаємний зсув рами щодо спинки ліжка, розхитування ліжка і порушення його цілісності при переміщенні і перекиданні запобігає випадання косинки з порожнини, що утворена кронштейном. Розташування ж гвинтового з’єднання перпендикулярно елементу рами і виконання гвинтового з’єднання в вигляді різьбової втулки, що закріплена на косинці знизу, і гвинта, голівка якого виконана з можливістю перекриття стінок кронштейна, запобігає зсуву елемента рами щодо спинки як у подовжньому, так і в поперечному напрямку. Нижче приводиться опис вузла з’єднання спинки ліжка з рамою з посиланнями на креслення, на яких схематично зображене: на Фіг.1 - фрагмент ліжка, загальний вид; на Фіг.2 - вузол з’єднання спинки ліжка з рамою, вид І на Фіг.1, у розрізі; на Фіг.3 - вузол з’єднання спинки ліжка з рамою, вид А на Фіг.2. Вузол з’єднання спинки 1 ліжка з рамою 2, що включає кронштейн 3, закріплений на боковій стійці спинки 1 ліжка з утворенням звуженої донизу порожнини, косинку 4, закріплену на елементі рами 2, виконану клинчастої з можливістю установки в зазначену порожнину. Між елементом рами 2 і спинкою 1 ліжка встановлена прокладка 5, виконана з матеріалу, що мнеться, наприклад, поліетилену. Елемент рами 2 виконаний трубчастим. Прокладка 5 виконана в вигляді заглушки, яка встановлена в елементі рами 2. Косинка 4 з’єднана з кронштейном 3 гвинтовим з’єднанням 6, яке розташоване перпендикулярно елементу рами 2. Гвинтове з’єднання б виконане в вигляді різьбової втулки 7, яка закріплена на косинці 4 знизу, і гвинта 8, голівка якого виконана з можливістю перекриття стінок кронштейна 3. При зборці ліжка в елемент рами 2 з торця вставляють поліетиленову заглушку 5. Після чого косинку 4, закріплену на кінці нижньої частини елемента рами 2, вставляють у звужену донизу порожнину, яка утворена кронштейном 3 з боковою стійкою спинки 1 ліжка. Описану операцію виконують з зусиллям, у результаті якого матеріал заглушки 5 - поліетилен, мнеться і заповнює зазор між боковою стійкою спинки 1 ліжка і елементом рами 2. В різьбову втулку 7, що приварена до нижньої частини косинки 4, закручують гвинт 8, голівка якого перекриває стінки кронштейна 3 знизу, внаслідок чого спинка 1 ліжка фіксується щодо елемента рами 2. 5 Комп’ютерна верстка А. Рябко 19639 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
