Вузол з’єднання фасадних профілів

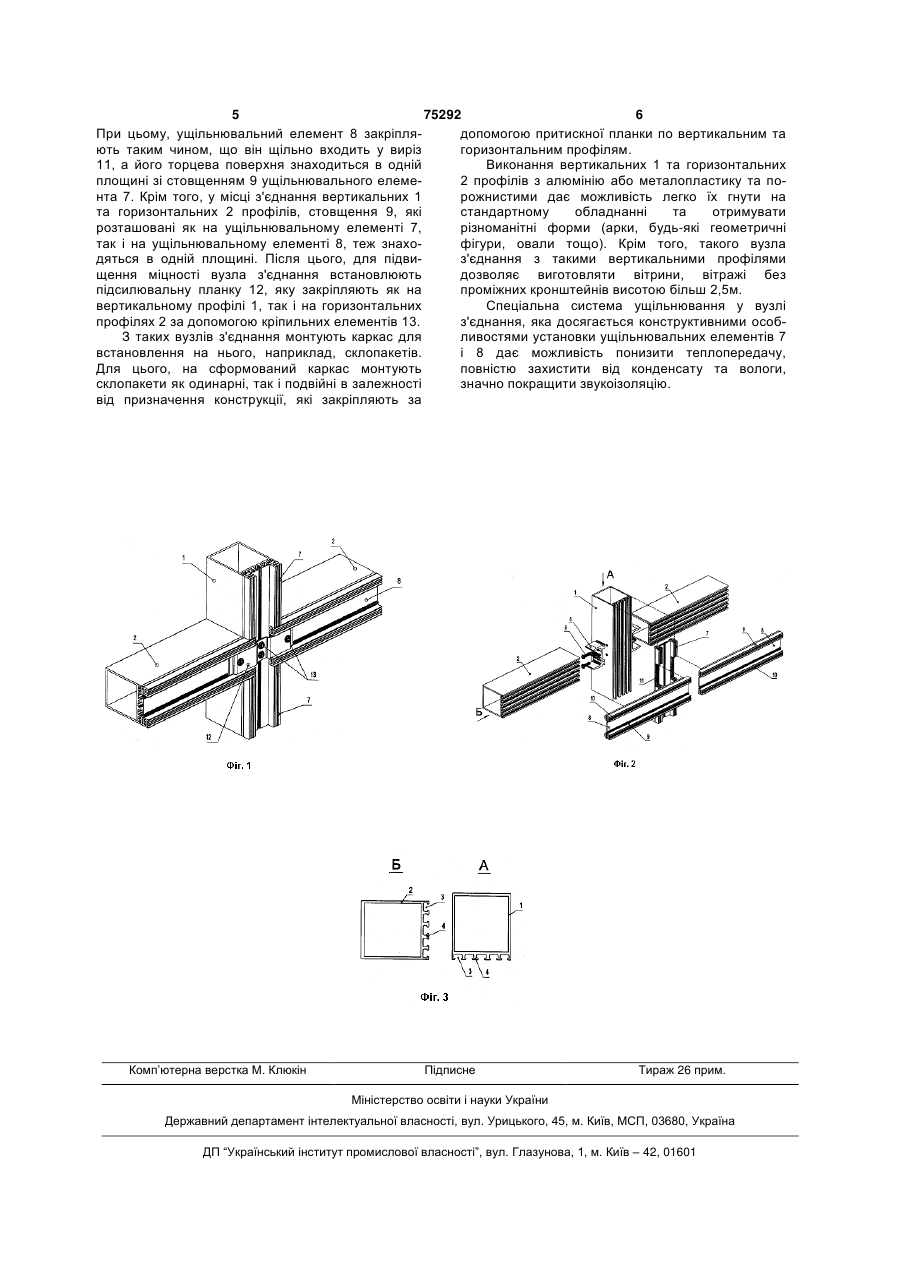

1. Вузол з'єднання фасадних профілів, що містить вертикальні та горизонтальні профілі, які мають однакову форму перерізів, та ущільнювальні елементи, який відрізняється тим, що вертикальні та горизонтальні профілі виконані порожнистими, на одній із сторін профілів виконані пази, причому горизонтальні профілі мають можливість за допомогою з'єднувальних кронштейнів складатися з вертикальними, а ущільнювальні елементи виконані у вигляді площинної суцільної смуги, по краях якої виконані прямокутні стовщення з рифленням на поверхні, причому у місці з'єднання профілів ущільнювальні елементи, що змонтовані на поверхні вертикальних профілів, мають виріз, C2 2 75292 1 3 75292 4 системи в цілому. профілях. При цьому прямокутне стовщення Відомий також будівельний блок, що містить ущільнювальних елементів виконане з зазором до коробку і раму, які виконані з горизонтальних та їх суцільної основи. вертикальних брускових профілів, що мають Вузол з'єднання фасадних профілів, що однакові або подібні між собою профілі перетинів. заявляється, пояснюється кресленням, де: Причому, між конструкцією коробки блоку та на фіг. 1 - зображено загальний вигляд вузла конструкцією рами, між елементами рами з'єднання у зборі в аксонометрії; встановлені зовнішній, середній та внутрішній на фіг. 2 - зображено загальний вигляд склаущільнювальні контури, пружність матеріалу яких дових частин вузла в аксонометрії: змінюється по наростаючій від зовнішнього до на фіг. 3 - вид А та вид Б по фіг. 2 (показаний внутрішнього. Крім того, всі складові частини цієї поперечний перетин горизонталь них та вертиконструкції виконані з деревини [див. патент кального профілів вузла). України на корисну модель № 406 від 17.07.98, Вузол з'єднання фасадних профілів містить МПК Е 06 В 01/04, Е 06 В 3/04]. вертикальний порожнистий профіль 1, Недоліками такої конструкції є виконання її із горизонтальні порожнисті профілі 2, на одній значної кількості складових частин, і як наслідок, стороні котрих виконані пази 3, які поділяються Тце потребує значну кількість ущільнювальних подібними перемичками 4. На вертикальному контурів різної форми та конфігурацій для профілі 1 встановлені з'єднювальні кронштейни 5 зберігання заданих цією конструкцією споживчих за допомогою кріпильних елементів 6, наприклад властивостей, що зменшує її надійність, знижує саморізів. На поверхню вертикального 1 профілю, звуко- та вологоізоляцію, не дозволяє використоде розташовані пази 3, встановлено площинний вувати таку конструкцію для інших форм рам та суцільний ущільнювальний елемент 7 і на поверхкоробок, крім прямокутних. Крім того, всі брускові ню горизонтальних профілів 2, де також профілі виготовлені із суцільної деревини, що розташовані пази 3, встановлено ідентичний, як і створює обмеженість у використанні такої на вертикальному профілі, площинний суцільний конструкції у вітражах, вітринах тощо збільшеної ущільнювальний елемент 8. Причому, по краям висотності, бо це є технічно та економічно ущільнювальних елементів 7 та 8 зроблені недоцільним. прямокутні стовщення 9, на поверхні яких виконані В основу винаходу поставлена задача створирифлення 10. На ущільнювальному елементі 7, ти конструкцію вузла з'єднання для фасадних який встановлено на вертикальному профілі 1, профілів, котрий можна використовувати для зроблений виріз 11, довжина якого дорівнює вітрин, вітражів, зимових садів, вікон класичної та ширині ущільнювального елемента 8, а глибина інших різноманітних форм тощо, який дозволив би дорівнює висоті стовщення 9. У місці з'єднання підвищити надійність таких конструкцій, розширити вертикальних 1 та горизонтальних 2 профілів доїх технологічні та функціональні можливості і датково встановлена підсилювальна планка 12, збільшити звуко- та вологоізоляцію. яка за допомогою кріпильних деталей 13, наприкПоставлена задача вирішується тим, що вузол лад гвинтів та саморізів, закріплена на порожниз'єднання фасадних профілів, що містить стих горизонтальних 2 та вертикальному 1 вертикальні та горизонтальні профілі, які мають профілях. однакову форму перетинів та ущільнювальні елеВузол з'єднання фасадних профілів працює менти, згідно з винаходом, вертикальні та таким чином: горизонтальні профілі виконані порожнистими, на На порожнистий вертикальний профіль 1 одній із сторін профілів зроблені пази, причому встановлюють з'єднувальні кронштейни 5 за догоризонтальні профілі мають можливість за допопомогою кріпильних деталей 6. На з'єднувальні могою з'єднувальних кронштейнів складатися з кронштейни 5 встановлюють - надягають вертикальними, а ущільнювальні елементи порожнисті горизонтальні профілі 2. За рахунок виконані у вигляді площинної суцільної смуги, по того, що з'єднувальні кронштейни 5 мають бокові краям якої виконані прямокутні стовщення з рифстінки трохи плавно зігнуті усередину, і позаду ленням на поверхні, причому, у місці з'єднання яких виконані поглиблення у основи кронштейну 5, профілів, ущільнювальні елементи, що змонтовані то горизонтальні профілі 2 спочатку легко, а потім на поверхні вертикальних профілів мають виріз, з невеликим натягом і далі щільно надягають їх на довжина якого дорівнює ширині ущільнювального з'єднувальні кронштейни 5. Коли вже елемента, а глибина - дорівнює висоті стовщення, горизонтальні профілі 2 встановлені, то додатково, в якому встановлено ущільнювальні елементи , за необхідністю, їх фіксують гвинтом, який угвинщо розташовані на поверхні горизонтальних чують у прилив з різьбою, що передбачений у профілів, а в місці з'єднання вертикальних та гориз'єднувальному кронштейні 5 (на кресленні не позонтальних профілів додатково встановлена казано). підсилювальна планка. Причому, вертикальні та Далі по лінійним розмірам горизонтальних 2 та горизонтальні профілі вироблені з алюмінію та/або вертикального 1 профілів готують відповідні ущіметалопластику, а на поверхні профілів пази льнювальні елементи 7 і 8. Причому, на ущільнювиконані прямокутними і такими, що мають Твальному елементі 7 виконують два симетричні подібні перемички. Крім того, з'єднувальні кронвирізи 11 у місці з'єднання вертикальних 1 та гориштейни закріплені на вертикальних профілях за зонтальних 2 профілів з технологічно необхідним допомогою кріпильних деталей та підсилювальна зазором. Підготовлені ущільнювальні елементи 7 і планка закріплена за допомогою кріпильних дета8 наклеюють на поверхні, де розташовані пази 3, лей як у вертикальному, так і в горизонтальних вертикального 1 та горизонтальних 2 профілів. 5 75292 6 При цьому, ущільнювальний елемент 8 закріплядопомогою притискної планки по вертикальним та ють таким чином, що він щільно входить у виріз горизонтальним профілям. 11, а його торцева поверхня знаходиться в одній Виконання вертикальних 1 та горизонтальних площині зі стовщенням 9 ущільнювального елеме2 профілів з алюмінію або металопластику та понта 7. Крім того, у місці з'єднання вертикальних 1 рожнистими дає можливість легко їх гнути на та горизонтальних 2 профілів, стовщення 9, які стандартному обладнанні та отримувати розташовані як на ущільнювальному елементі 7, різноманітні форми (арки, будь-які геометричні так і на ущільнювальному елементі 8, теж знахофігури, овали тощо). Крім того, такого вузла дяться в одній площині. Після цього, для підвиз'єднання з такими вертикальними профілями щення міцності вузла з'єднання встановлюють дозволяє виготовляти вітрини, вітражі без підсилювальну планку 12, яку закріпляють як на проміжних кронштейнів висотою більш 2,5м. вертикальному профілі 1, так і на горизонтальних Спеціальна система ущільнювання у вузлі профілях 2 за допомогою кріпильних елементів 13. з'єднання, яка досягається конструктивними особЗ таких вузлів з'єднання монтують каркас для ливостями установки ущільнювальних елементів 7 встановлення на нього, наприклад, склопакетів. і 8 дає можливість понизити теплопередачу, Для цього, на сформований каркас монтують повністю захистити від конденсату та вологи, склопакети як одинарні, так і подвійні в залежності значно покращити звукоізоляцію. від призначення конструкції, які закріпляють за Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
