Пристрій для перевірки соскової гуми

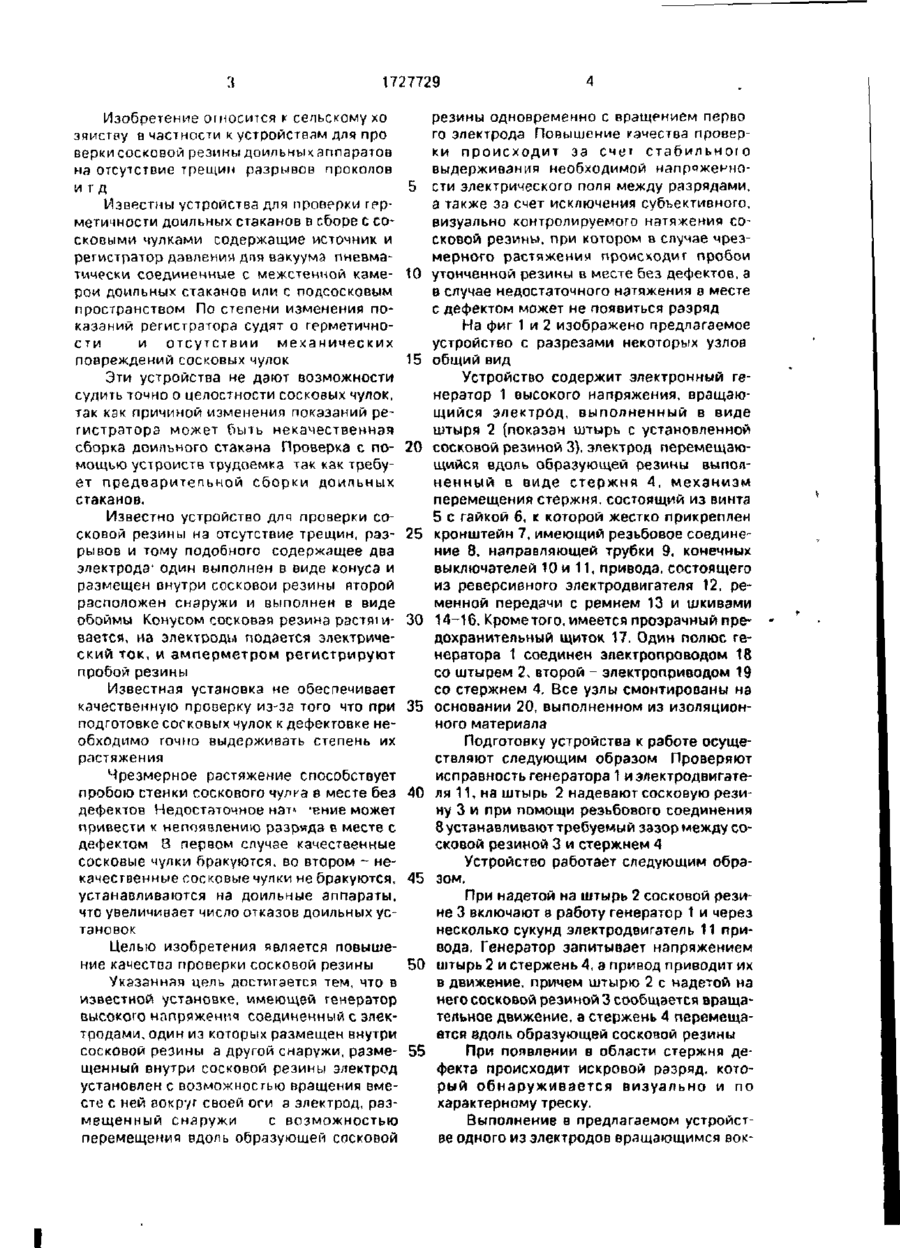

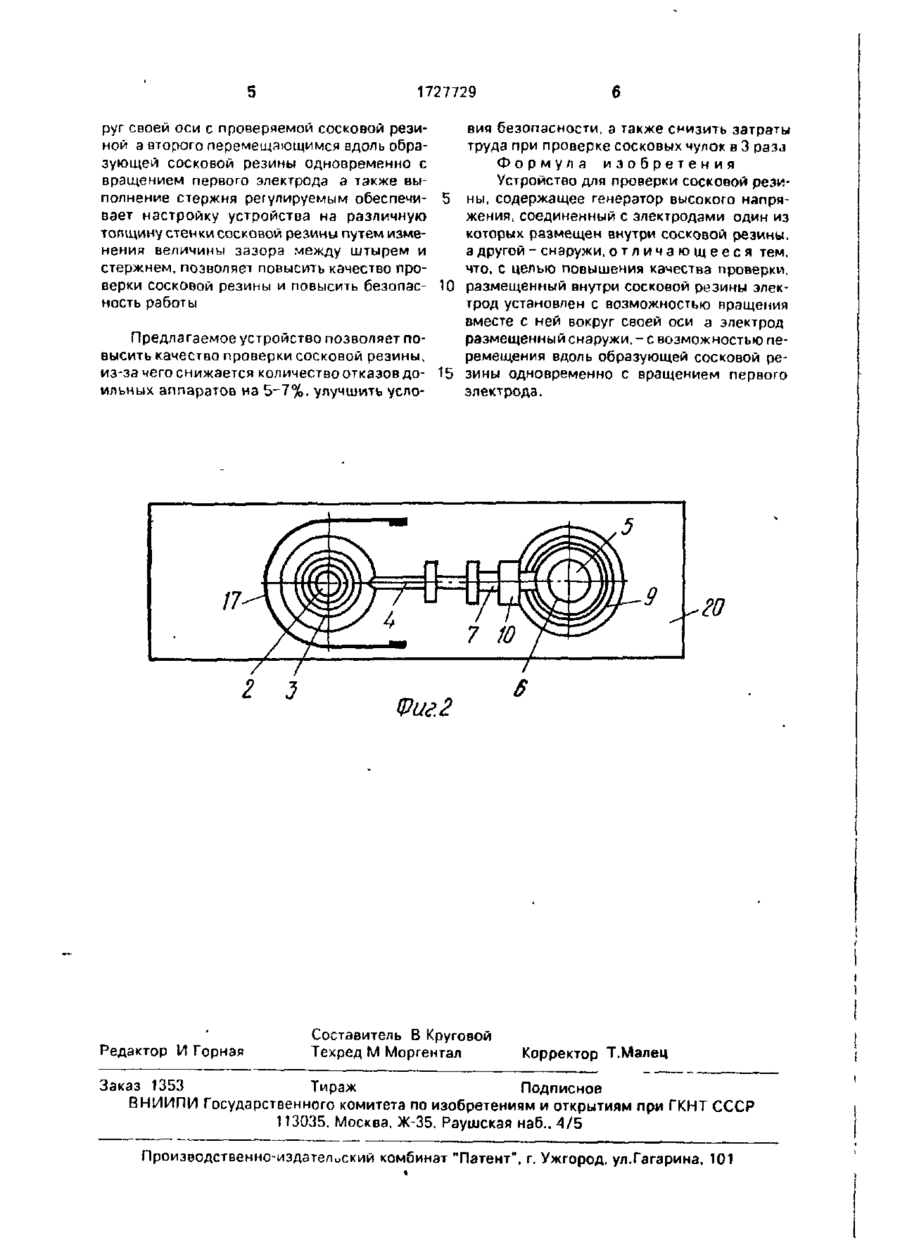

Изобретение относится к сельскому хозяйству Цель изобретения - повышение качества проверки сосковой резины Устройство для проверки сосковых чулок содержит генератор 1 высокого напряжения, вращающийся вместе с сосковой трубкой электрод 2 и электрод 4, перемещающийся вдоль образующей резины Включают в работу генератор 1 и через несколько секунд привод, который приводит в движение электроды При появлении в области электрода 4 происходит искровой разряд, который обнаруживается визуально и по характерному треску 2 ил ел с \ ю -го Фиг! ю з 1727729 Изобретение относится к сельскому хо зяиству в частности к устройствам для про верки сосковой резины доильных аппаратов на отсутствие трещин разрывов проколов итд Известны устройства для проверки герметичности доильных стаканов в сборе с сосковыми чулками содержащие источник и регистратор давленим дня вакуума пневматически соединенные с межстенной камерой доильных стаканов или с подсосковым пространством По степени изменения показаний регистратора судят о герметичности и отсутствии механических повреждений сосковых чулок Эти устройства не дэют возможности судить точно о целостности сосковых чулок, так как причиной изменения показаний регистратора может быть некачественная сборка доильного стакана Проверка с помощью устройств трудоемка так как требует предварительной сборки доильных стаканов. Известно устройство длч проверки сосковой резины на отсутствие трещин, разрывов и тому подобного содержащее два электрода1 один выполнен в виде конуса и размещен внутри сосковой резины второй расположен снаружи и выполнен в виде обоймы Конусом сосковая резина растяіивается, на электроды подается электрический ток, и амперметром регистрируют пробой резины Известная установка не обеспечивает качественную проверку из-за того что при подготовке сосковых чулок к дефектовке необходимо точно выдерживать степень их растяжения Чрезмерное растяжение способствует пробою стенки соскового чулка в месте без дефектов Недостаточное нат* -ение может привести к непоявлению разряда в месте с дефектом 8 первом случае качественные сосковые чулки бракуются, во втором - некачественные сосковые чулки не бракуются, устанавливаются на доильные аппараты, что увеличивает число отказов доильных установок Целью изобретения является повышение качества проверки сосковой резины Указанная цель достигается тем, что в известной установке, имеющей генератор высокого напряжения соединенный с электродами, один из которых размещен внутри сосковой резины а другой снаружи, размещенный внутри сосковой резины электрод установлен с возможностью вращения вместе с ней вокруг своей оси а электрод, размещенный снаружи с возможностью перемещения вдоль образующей сосковой 5 10 15 20 25 30 35 40 45 50 55 резины одновременно с вращением перво го электрода Повышение качества проверки происходит за счет стабильного выдерживания необходимой напрржеиности электрического поля между разрядами, а также за счет исключения субъективного, визуально контролируемого натяжения сосковой резины, при котором в случае чрезмерного растяжении происходит пробои утонченной резины в месте без дефектов, а в случае недостаточного натяжения о месте с дефектом может не появиться разряд На фиг 1 и 2 изображено предлагаемое устройство с разрезами некоторых узлов общий вид Устройство содержит электронный генератор 1 высокого напряжения, вращающийся электрод, выполненный в виде штыря 2 (показан штырь с установленной сосковой резиной 3). электрод перемещающийся вдоль образующей резины выполненный в виде стержня 4, механизм перемещения стержня, состоящий из винта 5 с гайкой 6. к которой жестко прикреплен кронштейн 7, имеющий резьбовое соединение 8, направляющей трубки 9, конечных выключателей 10 и 11, привода, состоящего из реверсивного электродвигателя 12, ременной передачи с ремнем 13 и шкивами 14-16. Кроме того, имеется прозрачный предохранительный щиток 17. Один полюс генератора 1 соединен электропроводом 18 со штырем 2, второй - электроприводом 19 со стержнем 4, Все узлы смонтированы на основании 20, выполненном из изоляционного материала Подготовку устройства к работе осуществляют следующим образом Проверяют исправность генератора 1 и электродвигэтеля 11, на штырь 2 надевают сосковую резину 3 и при помощи резьбового соединения 8 устанавливают требуемый зазор между сосковой резиной 3 и стержнем А Устройство работает следующим образом. При надетой на штырь 2 сосковой резине 3 включают в работу генератор 1 и через несколько сукунд электродвигатель 11 привода. Генератор запитывает напряжением штырь 2 и стержень 4, а привод приводит их в движение, причем штырю 2 с надетой на него сосковой резиной 3 сообщается вращательное движение, а стержень 4 перемещается вдоль образующей сосковой резины При появлении в области стержня дефекта происходит искровой разряд, который обнаруживается визуально и по характерному треску. Выполнение в предлагаемом устройстве одного из электродов вращающимся вок 1727729 6 вия безопасности, а также снизить затраты руг своей оси с проверяемой сосковой резитруда при проверке сосковых чулок в 3 разл ной а второго перемещающимся вдоль обраФормула изобретения зующей сосковой резины одновременно с Устройство для проверки сосковой резивращением первого электрода а также выны, содержащее генератор высокого напряполнение стержня регулируемым обеспечижения, соединенный с электродами один из вает настройку устройства на различную которых размещен внутри сосковой резины. топщину стенки сосковой резины путем измеа другой - снаружи, о т л и ч а ю щ е е с я тем. нения величины зазора между штырем и что. с целью повышения качества проверки, стержнем, позволяет повысить качество проверки сосковой резины и повысить безопас- 10 размещенный внутри сосковой резины электрод установлен с возможностью вращения ность работы вместе с ней вокруг своей оси а электрод размещенный снаружи. - с возможностью пеПредлагаемое устройство позволяет поремещения вдоль образующей сосковой ревысить качество проверки сосковой резины, из-за чего снижается количество отказов до- 15 зины одновременно с вращением первого электрода. ильных аппаратов на 5-7%. улучшить усло Фиг, 2 Редактор И Горная Составитель В Круговой Техред М Моргентал Корректор Т.Малец Заказ 1353 Тираж Подписное ВНМИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб.. 4/5 Производственно-издателоский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
