Провід сталеалюмінієвий

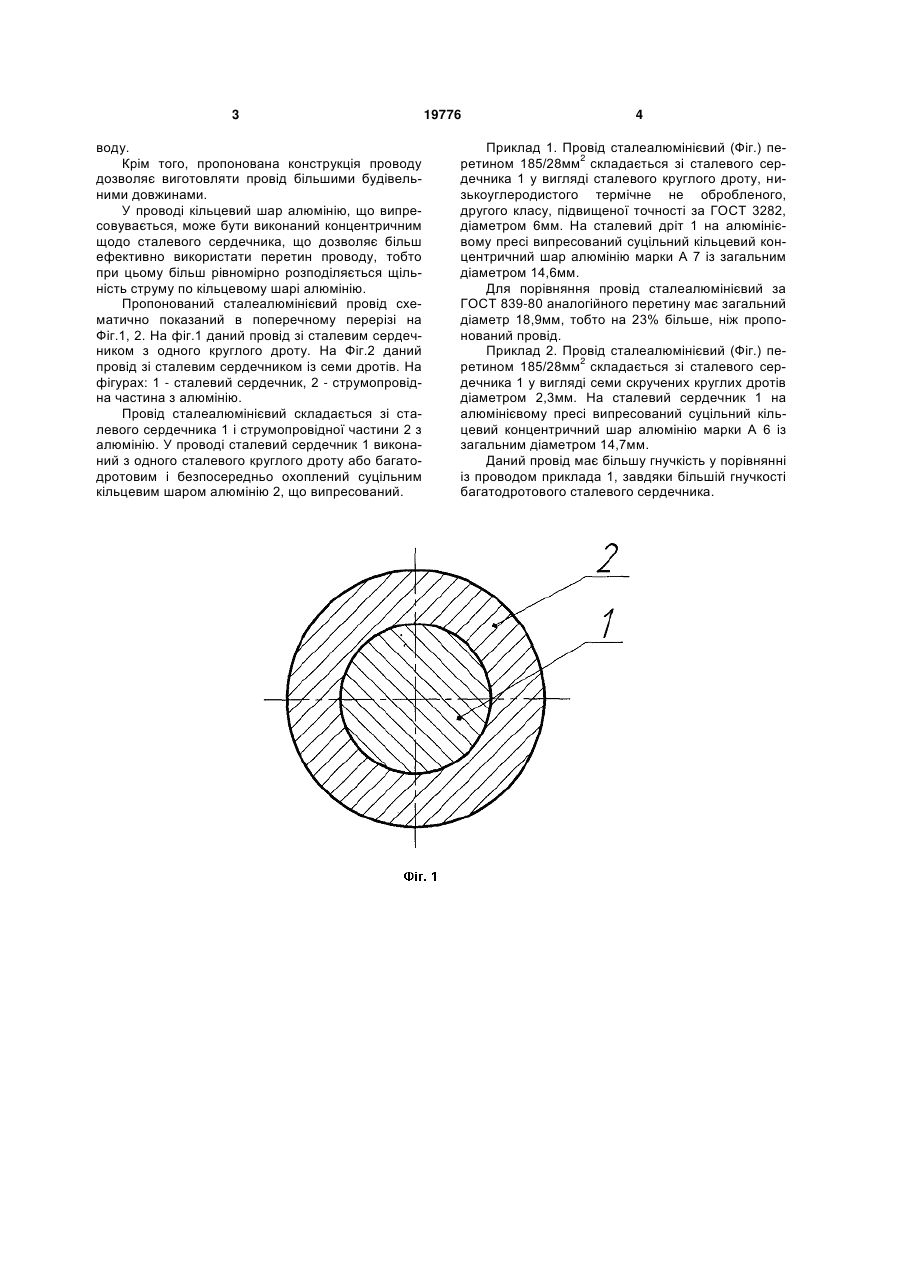

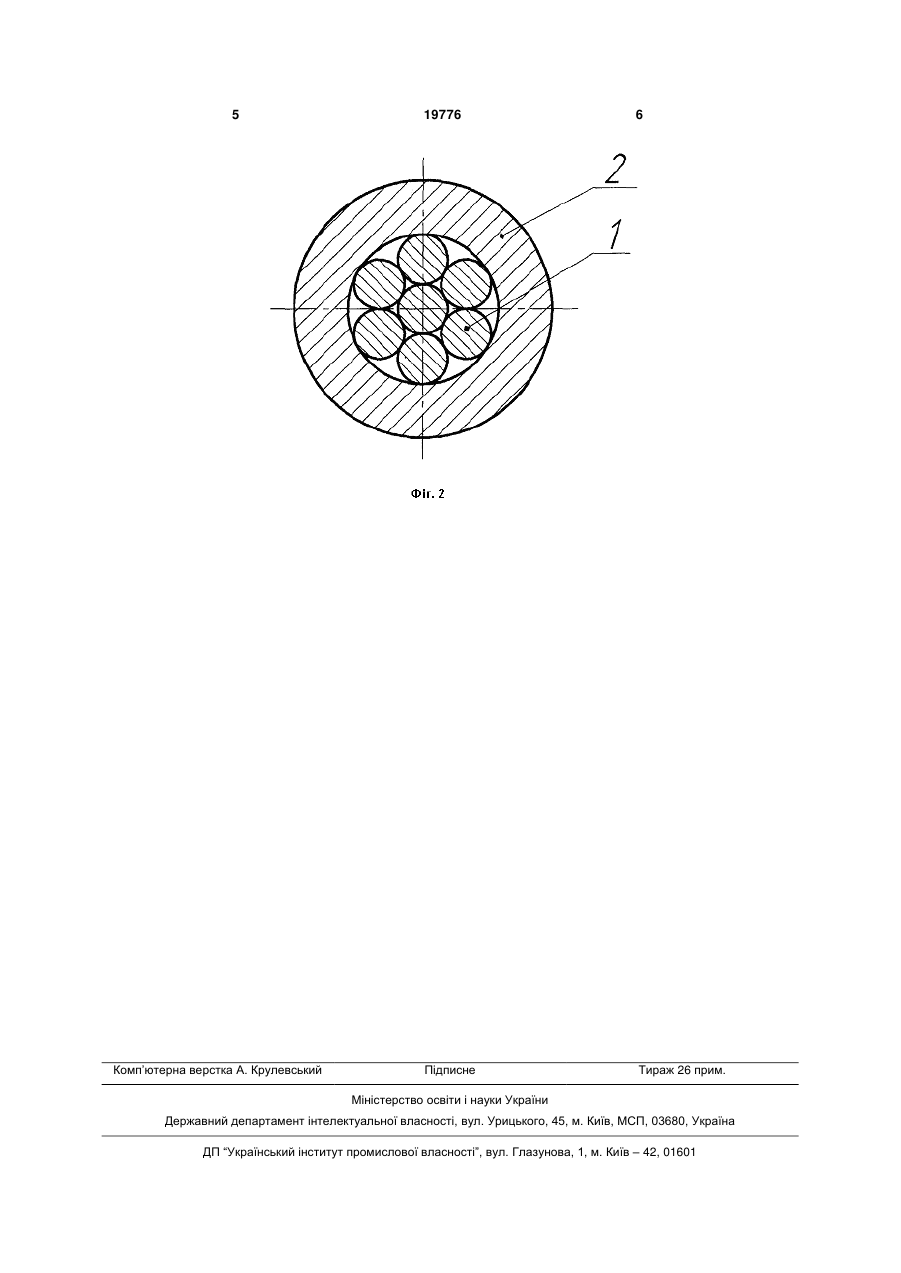

1. Провід сталеалюмінієвий, що містить сталевий сердечник й струмопровідну частину з алюмінію, який відрізняється тим, що сталевий сердечник виконаний з одного сталевого круглого дроту або багатодротовим і безпосередньо охоплений суцільним кільцевим шаром алюмінію, що випресований. 2. Провід за п.1, який відрізняється тим, що кільцевий шар алюмінію, що випресований, виконаний концентричним щодо сталевого сердечника. (19) (21) u200609520 (22) 04.09.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Денисенко Валерій Григорович, Малишев Лев Миколайович, Могилін Геннадій Леонтійович, Самойленко Анатолій Кирилович, Руденко Володимир Максимович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ПРОМИСЛОВЕ ПІДПРИЄМСТВО "АЗОВКАБЕЛЬ" 3 воду. Крім того, пропонована конструкція проводу дозволяє виготовляти провід більшими будівельними довжинами. У проводі кільцевий шар алюмінію, що випресовувається, може бути виконаний концентричним щодо сталевого сердечника, що дозволяє більш ефективно використати перетин проводу, тобто при цьому більш рівномірно розподіляється щільність струму по кільцевому шарі алюмінію. Пропонований сталеалюмінієвий провід схематично показаний в поперечному перерізі на Фіг.1, 2. На фіг.1 даний провід зі сталевим сердечником з одного круглого дроту. На Фіг.2 даний провід зі сталевим сердечником із семи дротів. На фігурах: 1 - сталевий сердечник, 2 - струмопровідна частина з алюмінію. Провід сталеалюмінієвий складається зі сталевого сердечника 1 і струмопровідної частини 2 з алюмінію. У проводі сталевий сердечник 1 виконаний з одного сталевого круглого дроту або багатодротовим і безпосередньо охоплений суцільним кільцевим шаром алюмінію 2, що випресований. 19776 4 Приклад 1. Провід сталеалюмінієвий (Фіг.) перетином 185/28мм2 складається зі сталевого сердечника 1 у вигляді сталевого круглого дроту, низькоуглеродистого термічне не обробленого, другого класу, підвищеної точності за ГОСТ 3282, діаметром 6мм. На сталевий дріт 1 на алюмінієвому пресі випресований суцільний кільцевий концентричний шар алюмінію марки А 7 із загальним діаметром 14,6мм. Для порівняння провід сталеалюмінієвий за ГОСТ 839-80 аналогійного перетину має загальний діаметр 18,9мм, тобто на 23% більше, ніж пропонований провід. Приклад 2. Провід сталеалюмінієвий (Фіг.) перетином 185/28мм2 складається зі сталевого сердечника 1 у вигляді семи скручених круглих дротів діаметром 2,3мм. На сталевий сердечник 1 на алюмінієвому пресі випресований суцільний кільцевий концентричний шар алюмінію марки А 6 із загальним діаметром 14,7мм. Даний провід має більшу гнучкість у порівнянні із проводом приклада 1, завдяки більшій гнучкості багатодротового сталевого сердечника. 5 Комп’ютерна верстка А. Крулевський 19776 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
