Номер патенту: 7373

Опубліковано: 15.06.2005

Автори: Карпушенко Василь Петрович, Антонець Юрій Панасович, Чувурін Микола Петрович, Золотарьов Володимир Михайлович, Науменко Олексій Антонович

Завантажити PDF файл.

Формула / Реферат

Обмотувальний провід з тугою стрічковою ізоляцією, що містить струмопровідну жилу та ізоляцію, який відрізняється тим, що струмопровідна жила являє собою мідну або алюмінієву тверду чи м'яку дротину круглого або прямокутного перерізу, а ізоляція виготовлена принаймні з двох туго нанесених шарів стрічки, яка забезпечує вільне проникнення ізоляційної рідини та видалення пухирців повітря через неї, причому шари стрічки нанесені послідовно один за одним по спіралі в одному напрямку з перекриттям в кожному шарі.

Текст

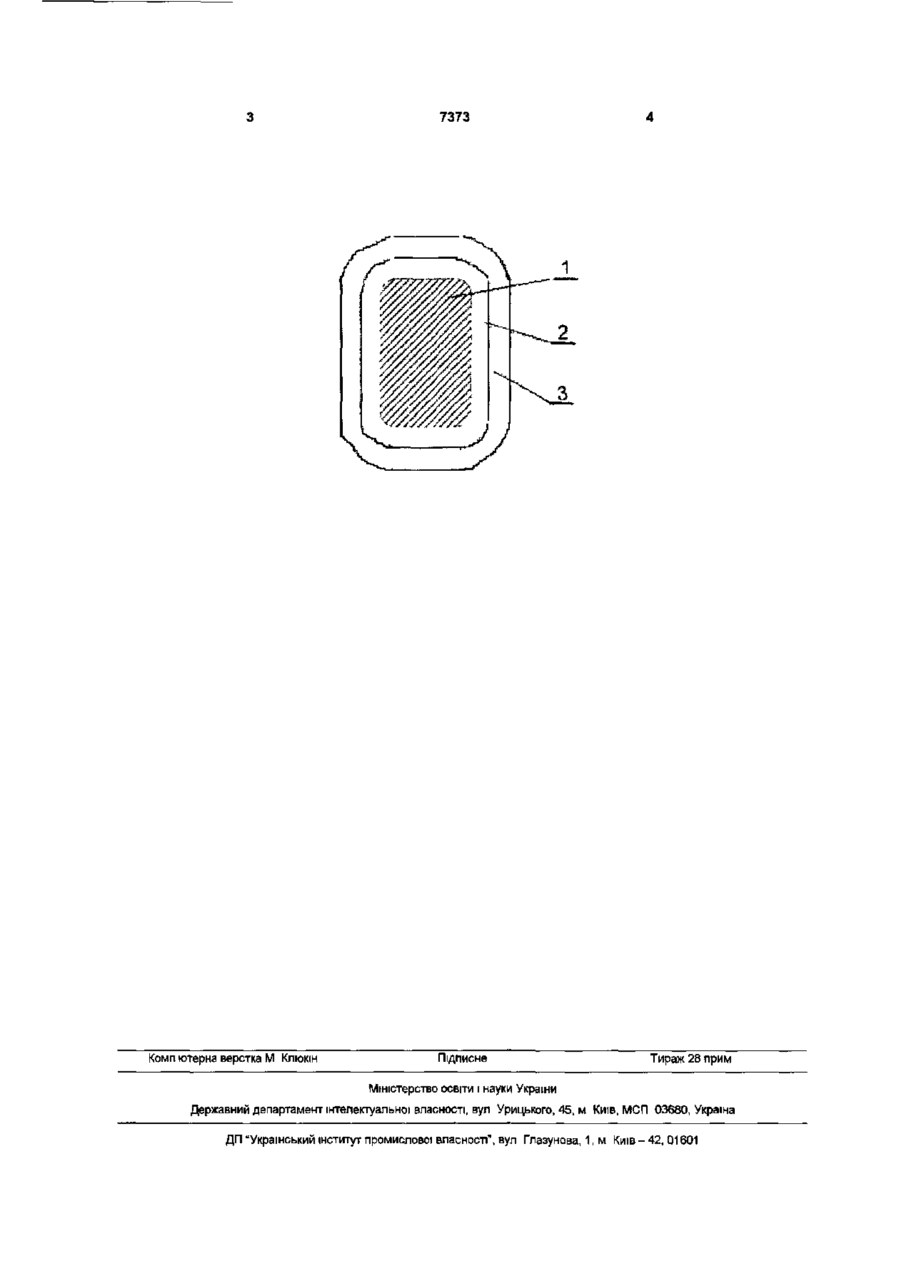

Обмотувальний провід з тугою стрічковою ІЗОЛЯЦІЄЮ, що містить струмопровідну жилу та ІЗОЛЯЦІЮ, який відрізняється тим, що струмопровідна жила являє собою мідну або алюмінієву тверду чи м'яку дротину круглого або прямокутного перерізу, а ІЗОЛЯЦІЯ виготовлена принаймні з двох туго нанесених шарів стрічки, яка забезпечує вільне проникнення ізоляційної рідини та видалення пухирців повітря через неї, причому шари стрічки нанесені послідовно один за одним по спіралі в одному напрямку з перекриттям в кожному шарі Корисна модель відноситься до електричних кабелів і проводів Відомий електричний провід, який містить шари стрічки нанесені послідовно, один за одним, по спіралі, в одному напрямку, з перекриттям в кожному шарі На фіг наведено схематичне зображення проводу Провід містить струмопровідну алюмінієву або мідну жилу 1, перший 2 та другий 3 шари ізоляційної стрічки Провід працює так Стрічка першого та другого шару нанесена послідовно обмотуванням з перекриттям і туго в кожному шарі Матеріал стрічки являє собою, наприклад, кабельний або телефонний папір і забезпечує вільне видалення пухирців повітря через неї при вакуумуванні та повне насичення ізоляції рідкими ізоляційними маслами Перекриття 30% 50% в кожному шарі забезпечує гнучкість проводу та еластичність ізоляції без відокремлення від струмопровідної жили при навиванні проводу на циліндр діаметром 60 100 мм Джерела інформації 1 Корисна модель РФ №12485, RU, опубл 10 01 2000 2 Патет США №6017626, US, опубл 25 01 2000 струмопровідну жилу та ІЗОЛЯЦІЮ З полівінілхлоридного пластикату Його недоліком є недостатня теплостійкість [1] Найбільш близьким до запропонованої корисної моделі є високотемпературний провід з ІЗОЛЯЦІЄЮ з фторвуглецю та радіаційно-зшитого полюлефшу Його недоліком є небезпечність технологи радіаційного зшивання [2] Задачею корисної моделі є забезпечення теплостійкості проводу при його безпечному виготовленні Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції і технологи безпечного виготовлення проводу Струмопровідна жила являє собою мідну або алюмінієву тверду чи м'яку дротину круглого або прямокутного перерізу, а ІЗОЛЯЦІЯ виготовлена з принаймні двох, туго нанесених шарів стрічки, яка забезпечує вільне проникнення ізоляційної рідини та видалення пухирців повітря через неї, причому CO CO 7373 Комп ютерна версткам Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Winding wire with thick tape insulation

Автори англійською

Zolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Chuvurin Mykola Petrovych, Antonets Yurii Panasovych, Naumenko Oleksii Antonovych

Назва патенту російською

Обмоточный провод с плотной ленточной изоляцией

Автори російською

Золотарёв Владимир Михайлович, Карпушенко Василий Петрович, Чувурин Николай Петрович, Антонець Тарас Юрьевич, Науменко Алексей Антонович

МПК / Мітки

Автори: Карпушенко Василь Петрович, Чувурін Микола Петрович, Антонець Юрій Панасович, Науменко Олексій Антонович, Золотарьов Володимир Михайлович

МПК: H01B 7/17

Мітки: провід, обмотувальний, стійкий

Формула / Реферат:

Стійкий обмотувальний провід, який містить струмопровідну жилу та ізоляцію, який відрізняється тим, що ізоляція виготовлена з суцільної емалевої плівки, поверх якої методом обмотування в одному напрямку накладений, з можливістю подальшого насичення мінеральною ізоляційною рідиною, принаймні один суцільний шар ниток, причому струмопровідна жила виготовлена з відпаленої круглої мідної дротини, а емалева плівка та нитки є стійкими до дії...

Попередній патент: Обмотувальний провід

Наступний патент: Обмотувальний провід з багатошаровою спеченою емалевою ізоляцією

Випадковий патент: Спосіб одержання опрісненої води шляхом виморожування
