Провід сталеалюмінієвий

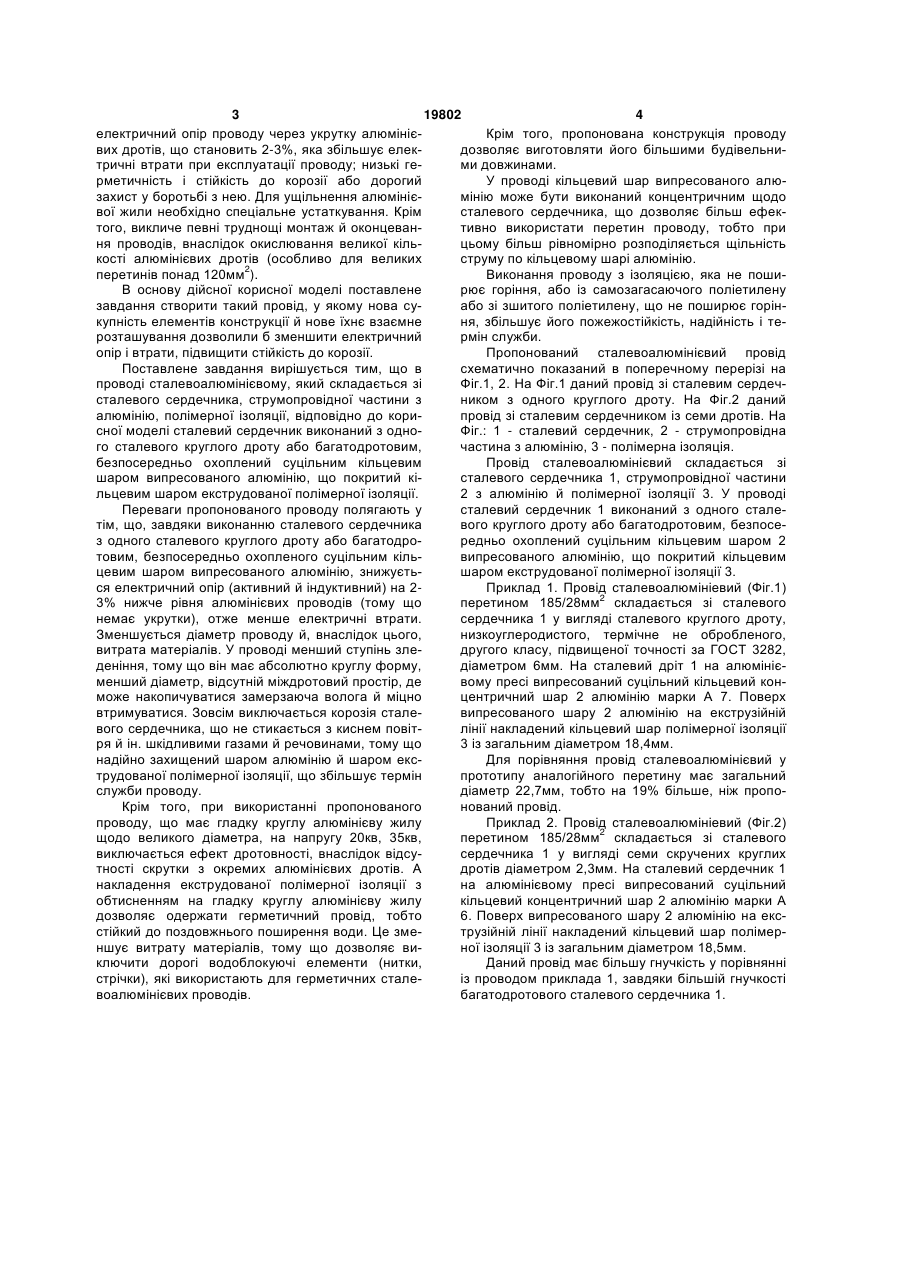

1. Провід сталеалюмінієвий, що складається зі сталевого сердечника, струмопровідної частини з алюмінію, полімерної ізоляції, який відрізняється тим, що сталевий сердечник виконаний з одного сталевого круглого дроту або багатодротовим, безпосередньо обхоплений суцільним кільцевим 3 19802 4 електричний опір проводу через укрутку алюмінієКрім того, пропонована конструкція проводу вих дротів, що становить 2-3%, яка збільшує елекдозволяє виготовляти його більшими будівельнитричні втрати при експлуатації проводу; низькі геми довжинами. рметичність і стійкість до корозії або дорогий У проводі кільцевий шар випресованого алюзахист у боротьбі з нею. Для ущільнення алюмініємінію може бути виконаний концентричним щодо вої жили необхідно спеціальне устаткування. Крім сталевого сердечника, що дозволяє більш ефектого, викличе певні труднощі монтаж й оконцевантивно використати перетин проводу, тобто при ня проводів, внаслідок окислювання великої кільцьому більш рівномірно розподіляється щільність кості алюмінієвих дротів (особливо для великих струму по кільцевому шарі алюмінію. перетинів понад 120мм2). Виконання проводу з ізоляцією, яка не пошиВ основу дійсної корисної моделі поставлене рює горіння, або із самозагасаючого поліетилену завдання створити такий провід, у якому нова суабо зі зшитого поліетилену, що не поширює горінкупність елементів конструкції й нове їхнє взаємне ня, збільшує його пожежостійкість, надійність і терозташування дозволили б зменшити електричний рмін служби. опір і втрати, підвищити стійкість до корозії. Пропонований сталевоалюмінієвий провід Поставлене завдання вирішується тим, що в схематично показаний в поперечному перерізі на проводі сталевоалюмінієвому, який складається зі Фіг.1, 2. На Фіг.1 даний провід зі сталевим сердечсталевого сердечника, струмопровідної частини з ником з одного круглого дроту. На Фіг.2 даний алюмінію, полімерної ізоляції, відповідно до корипровід зі сталевим сердечником із семи дротів. На сної моделі сталевий сердечник виконаний з одноФіг.: 1 - сталевий сердечник, 2 - струмопровідна го сталевого круглого дроту або багатодротовим, частина з алюмінію, 3 - полімерна ізоляція. безпосередньо охоплений суцільним кільцевим Провід сталевоалюмінієвий складається зі шаром випресованого алюмінію, що покритий кісталевого сердечника 1, струмопровідної частини льцевим шаром екструдованої полімерної ізоляції. 2 з алюмінію й полімерної ізоляції 3. У проводі Переваги пропонованого проводу полягають у сталевий сердечник 1 виконаний з одного сталетім, що, завдяки виконанню сталевого сердечника вого круглого дроту або багатодротовим, безпосез одного сталевого круглого дроту або багатодроредньо охоплений суцільним кільцевим шаром 2 товим, безпосередньо охопленого суцільним кільвипресованого алюмінію, що покритий кільцевим цевим шаром випресованого алюмінію, знижуєтьшаром екструдованої полімерної ізоляції 3. ся електричний опір (активний й індуктивний) на 2Приклад 1. Провід сталевоалюмініевий (Фіг.1) 3% нижче рівня алюмінієвих проводів (тому що перетином 185/28мм2 складається зі сталевого немає укрутки), отже менше електричні втрати. сердечника 1 у вигляді сталевого круглого дроту, Зменшується діаметр проводу й, внаслідок цього, низкоуглеродистого, термічне не обробленого, витрата матеріалів. У проводі менший ступінь зледругого класу, підвищеної точності за ГОСТ 3282, деніння, тому що він має абсолютно круглу форму, діаметром 6мм. На сталевий дріт 1 на алюмінієменший діаметр, відсутній міждротовий простір, де вому пресі випресований суцільний кільцевий конможе накопичуватися замерзаюча волога й міцно центричний шар 2 алюмінію марки А 7. Поверх втримуватися. Зовсім виключається корозія сталевипресованого шару 2 алюмінію на екструзійній вого сердечника, що не стикається з киснем повітлінії накладений кільцевий шар полімерної ізоляції ря й ін. шкідливими газами й речовинами, тому що 3 із загальним діаметром 18,4мм. надійно захищений шаром алюмінію й шаром ексДля порівняння провід сталевоалюмінієвий у трудованої полімерної ізоляції, що збільшує термін прототипу аналогійного перетину має загальний служби проводу. діаметр 22,7мм, тобто на 19% більше, ніж пропоКрім того, при використанні пропонованого нований провід. проводу, що має гладку круглу алюмінієву жилу Приклад 2. Провід сталевоалюмініевий (Фіг.2) щодо великого діаметра, на напругу 20кв, 35кв, перетином 185/28мм2 складається зі сталевого виключається ефект дротовності, внаслідок відсусердечника 1 у вигляді семи скручених круглих тності скрутки з окремих алюмінієвих дротів. А дротів діаметром 2,3мм. На сталевий сердечник 1 накладення екструдованої полімерної ізоляції з на алюмінієвому пресі випресований суцільний обтисненням на гладку круглу алюмінієву жилу кільцевий концентричний шар 2 алюмінію марки А дозволяє одержати герметичний провід, тобто 6. Поверх випресованого шару 2 алюмінію на ексстійкий до поздовжнього поширення води. Це зметрузійній лінії накладений кільцевий шар полімерншує витрату матеріалів, тому що дозволяє виної ізоляції 3 із загальним діаметром 18,5мм. ключити дорогі водоблокуючі елементи (нитки, Даний провід має більшу гнучкість у порівнянні стрічки), які використають для герметичних сталеіз проводом приклада 1, завдяки більшій гнучкості воалюмінієвих проводів. багатодротового сталевого сердечника 1. 5 Комп’ютерна верстка В. Мацело 19802 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
