Провід контактний сталеалюмінієвий

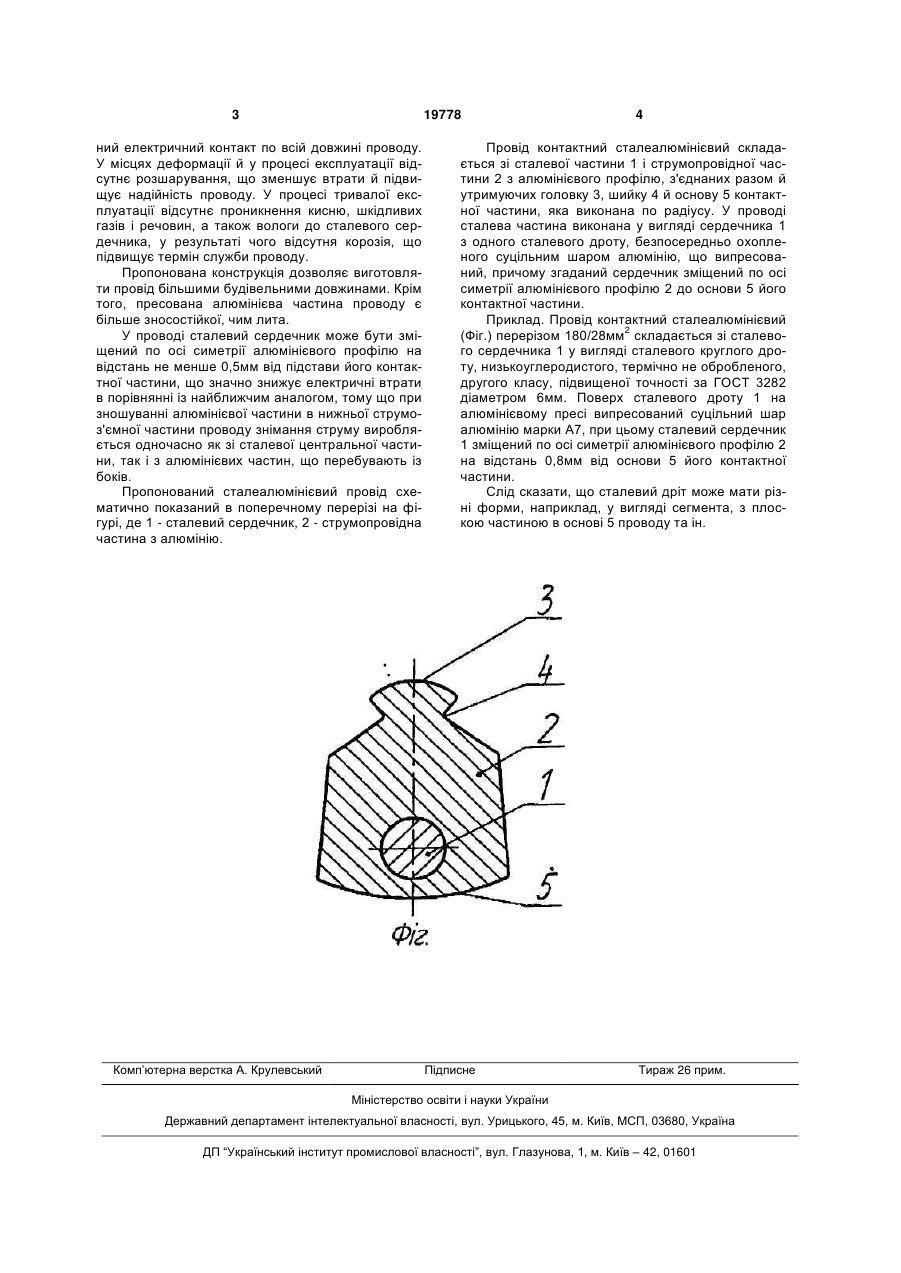

1. Провід контактний сталеалюмінієвий, що складається зі сталевої частини й струмопровідної частини з алюмінієвого профілю, з'єднаних разом 3 19778 ний електричний контакт по всій довжині проводу. У місцях деформації й у процесі експлуатації відсутнє розшарування, що зменшує втрати й підвищує надійність проводу. У процесі тривалої експлуатації відсутнє проникнення кисню, шкідливих газів і речовин, а також вологи до сталевого сердечника, у результаті чого відсутня корозія, що підвищує термін служби проводу. Пропонована конструкція дозволяє виготовляти провід більшими будівельними довжинами. Крім того, пресована алюмінієва частина проводу є більше зносостійкої, чим лита. У проводі сталевий сердечник може бути зміщений по осі симетрії алюмінієвого профілю на відстань не менше 0,5мм від підстави його контактної частини, що значно знижує електричні втрати в порівнянні із найближчим аналогом, тому що при зношуванні алюмінієвої частини в нижньої струмоз'ємної частини проводу знімання струму виробляється одночасно як зі сталевої центральної частини, так і з алюмінієвих частин, що перебувають із боків. Пропонований сталеалюмінієвий провід схематично показаний в поперечному перерізі на фігурі, де 1 - сталевий сердечник, 2 - струмопровідна частина з алюмінію. Комп’ютерна верстка А. Крулевський 4 Провід контактний сталеалюмінієвий складається зі сталевої частини 1 і струмопровідної частини 2 з алюмінієвого профілю, з'єднаних разом й утримуючих головку 3, шийку 4 й основу 5 контактної частини, яка виконана по радіусу. У проводі сталева частина виконана у вигляді сердечника 1 з одного сталевого дроту, безпосередньо охопленого суцільним шаром алюмінію, що випресований, причому згаданий сердечник зміщений по осі симетрії алюмінієвого профілю 2 до основи 5 його контактної частини. Приклад. Провід контактний сталеалюмінієвий (Фіг.) перерізом 180/28мм2 складається зі сталевого сердечника 1 у вигляді сталевого круглого дроту, низькоуглеродистого, термічно не обробленого, другого класу, підвищеної точності за ГОСТ 3282 діаметром 6мм. Поверх сталевого дроту 1 на алюмінієвому пресі випресований суцільний шар алюмінію марки А7, при цьому сталевий сердечник 1 зміщений по осі симетрії алюмінієвого профілю 2 на відстань 0,8мм від основи 5 його контактної частини. Слід сказати, що сталевий дріт може мати різні форми, наприклад, у вигляді сегмента, з плоскою частиною в основі 5 проводу та ін. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
