Пристрій для визначення резистентності капілярів

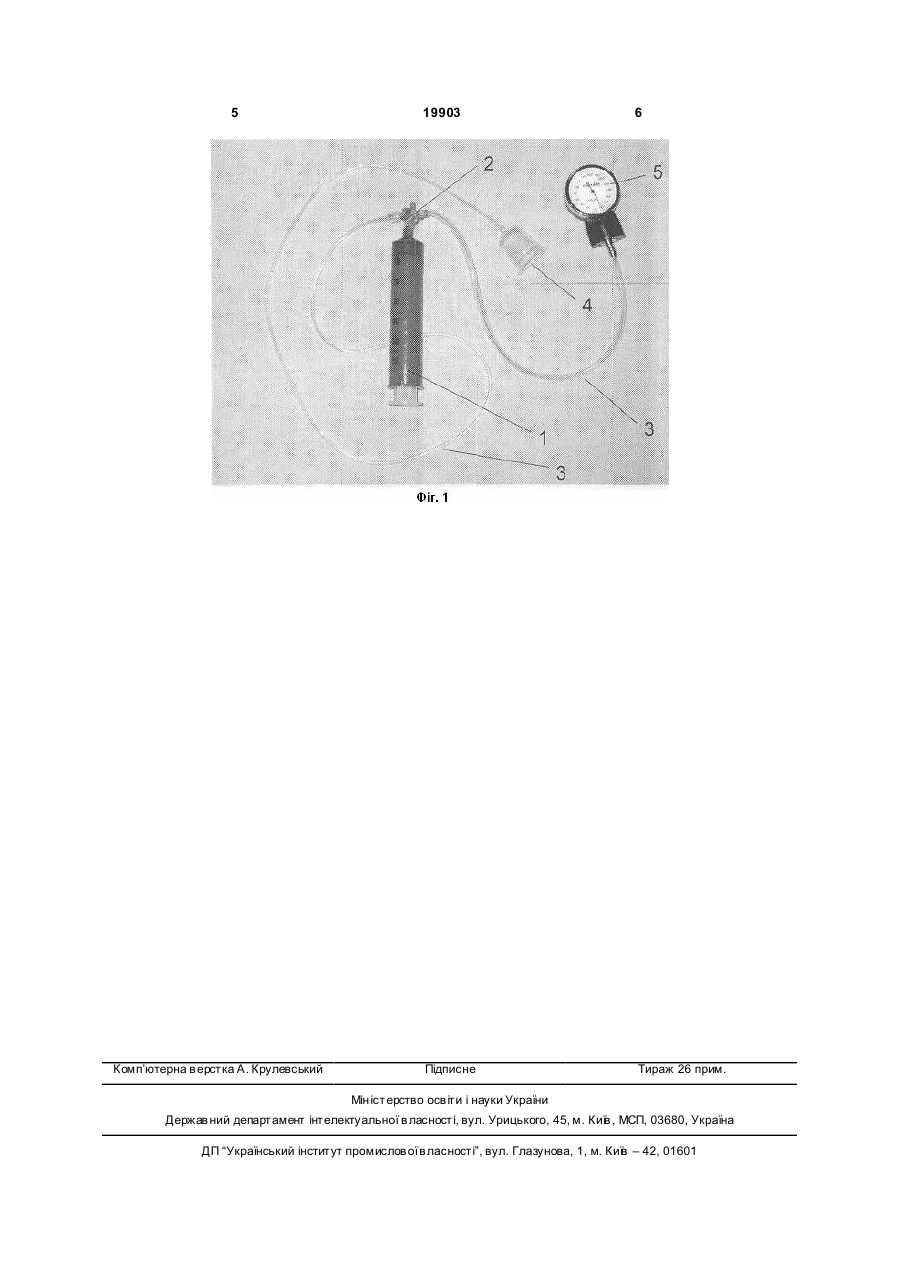

1. Пристрій для визначення резистентності капілярів, що складається з присоски, пристрою для створення негативного тиску та датчика тиску, з'єднаних між собою за допомогою гнучких трубок, який відрізняється тим, що присоска виконана з прозорого полімерного матеріалу, як пристрій для створення негативного тиску використано шприц 3 19903 ня на верхню третину передпліччя пацієнтів банкиприсоски апарата Нестерова, створення розрідження в 200мм рт.ст. на 3 хвилини, підрахування петехій, що утворились, на досліджуваній ділянці шкіри і встановлення діагнозу. Як і у випадку з пристроєм Поттера, недоліком апарату Нестерова є використання металевої або скляної присоски, а також застосування ртутної шкали з апарату Рівароччі, що є досить незручною і громіздкою для використання в польових умовах. Тому задачею корисної моделі була розробка дешевого і зручного у використанні пристрою для визначення резистентності капілярів. Поставлена задача вирішується за рахунок розробки пристрою для визначення резистентності капілярів, що складається з присоски, пристрою для створення негативного тиску та да тчика тиску з'єднаних між собою за допомогою гнучких трубок, в якому присоска виконана з прозорого полімерного матеріалу, в якості пристрою для створення негативного тиску використано шприц Жане та в якості датчика тиску використано механічний сфігмоманометр. Будова пристрою для визначення резистентності капілярів розкривається за допомогою наступного креслення, на якому схематично зображений розроблений пристрій, що заявляється. Фіг.1 - загальний вигляд пристрою для визначення резистентності капілярів. Згідно із кресленням пристрій складається з шприца Жане (1) на виході якого закріплений трійник з ручкою регулювання (2), на вільні виходи якого надіті гнучкі трубки (3) до яких приєднані присоска (4) та механічний сфігмоманометр (5). Шприц Жане може бути устатковано додатковим фіксатором для запобігання руху поршня в зворотному напрямку і, відповідно, падінню тиску у присосці. Діаметр основи присоски становить 2,5см. Площа відкритої (робочої) частини присоски становить 4см 2. Присоска може бути виконана з будь-якого прозорого матеріалу, наприклад, пластику або скла, але переважно виготовляється з пластику. У комплект пристрою для визначення резистентності капілярів може входити цифрова або аналогова фотокамера для фіксування результатів 4 аналізу і можливості їх повторного перегляду і аналізу. Далі приводиться принцип дії пристрою для визначення резистентності капілярів. Присоску встановлюють на волярній (передній) частині передпліччя і за допомогою шприца Жане у системі створюють негативний тиск (300мм ртутного стовпчика), шляхом відтягування поршня шприца. Поворотом ручки регулювання ізолюють систему або поршень шприца фіксують фіксатором, для запобігання його руху у зворотному напрямку, і систему залишають в такому стані на приблизно 2 хвилини до появи петехій (дрібних цяточкоподібних крововиливів). Через 2 хвилини тиск вирівнюють і присоску знімають. Проводять візуальний аналіз місця дії негативного тиску і при необхідності проводять фотозйомку. По кількості петехій визначають стан досліджуваної особи, а саме: від 0 до 8 петехій - нормальний стан; від 8 до 12 петехій - псевдопозитивна проба; від 12 і до 20 - позитивна проба; більше 30 петехій - різкопозитивна проба. За допомогою розробленого пристрою також можна проводити прескринінговий аналіз ряду наступних захворювань: 1. при ендотеліальній дисфункції, або неповноцінності стінок судин при гіповітамінозах вітамінів С і Р, при інфекційно-токсичних враженнях капілярів (сепсис - септичний ендокардит, висипний тиф), при ендокринних порушеннях (менструальний період, паталогічний клімакс). 2. геморагічний васкуліт (Шейнляйн-Гноха), а також васкуліти іншого генезу (при колагенозах). 3. тромбоцитопатії (тромбастенія Гланцманна, хвороба Віллебранда). 4. тромбоцитопенії (хвороба Верльгофа, хвороба Маркіафавве-Мікеллі). 5. захворювання печінки (хронічні гепатити, цироз печінки, пухлини печінки, ехінокок печінки). Клінічні дослідження показали, що запропонований пристрій для визначення резистентності капілярів знайде практичне застосування завдяки своїй простоті використання і собівартості, а також широким можливостям по діагностиці ряду захворювань, у тому числі, гіповітамінозу вітаміну С. 5 Комп’ютерна в ерстка А. Крулевський 19903 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул.Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
