Тихохідний багатополюсний синхронний генератор

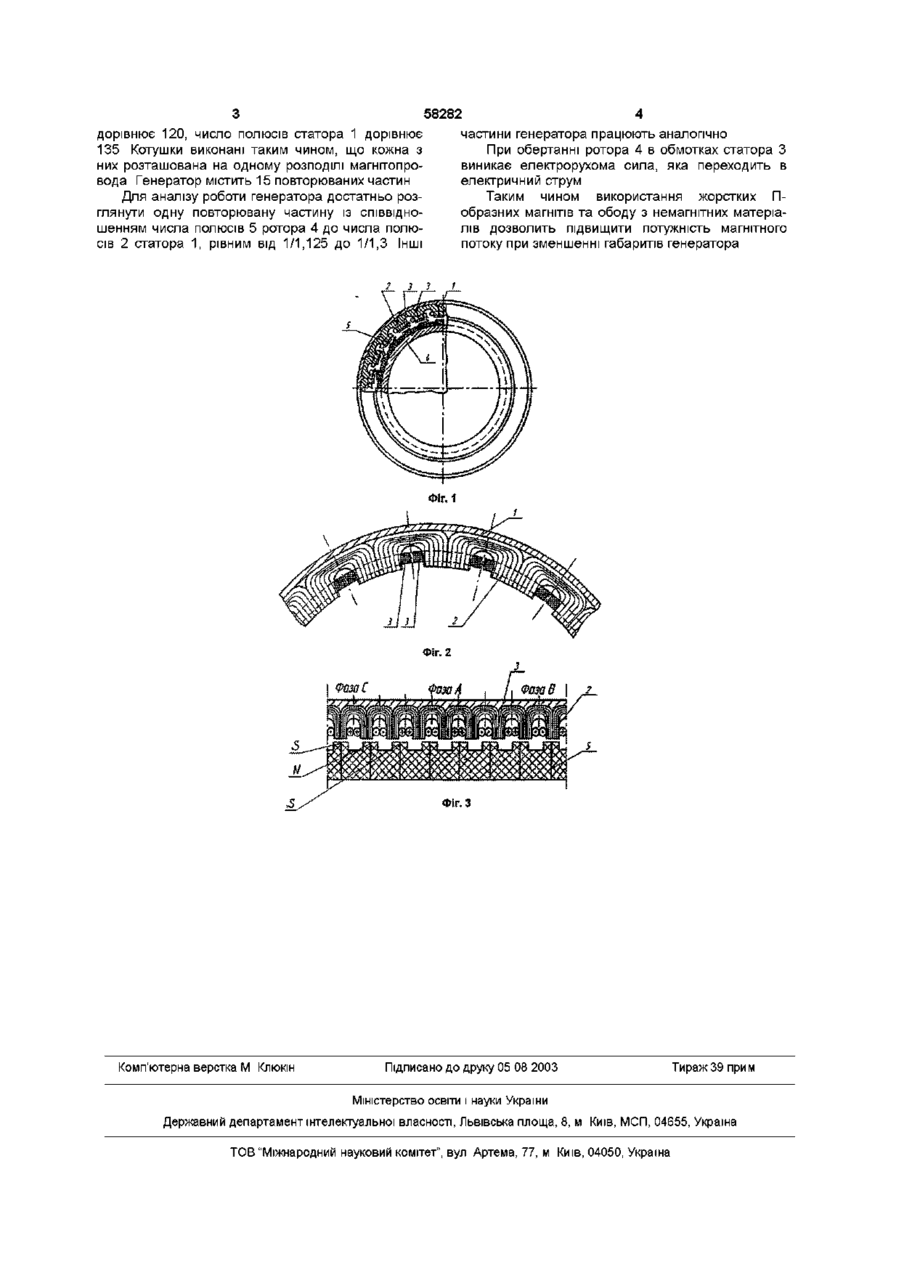

Тихохідний багатополюсний синхронний генератор, що містить статор із трифазною обмоткою, виконаною з котушок, які розташовані по одній котушці на полюс, зв'язані у різні котушкові групи і являють собою П-подібні сегменти стрічкового типу, та ротор з постійними магнітами, які розташовані на ободі уздовж осі ротора, який відрізняється тим, що обід виконаний з немагнітного матеріалу, при цьому як ПОСТІЙНІ магніти використані жорсткі П-подібні магніти, а співвідношення числа полюсів ротора і числа статорів дорівнює від 1/1,125 до 1/1,3 Винахід відноситься до конструкції багатополюсних синхронних генераторів і може знайти широке використання в електротехніці, зокрема в конструкціях вітроагрегатів Відомий магнітоелектричний генератор (див а с СРСР №861716), що містить статор та сегментний ротор Статор має трифазну обмотку, яка виконана з котушок, що розташовані по одній котушці на полюс і зв'язані у рівні котушкові групи Ротор має ПОСТІЙНІ магніти, що розташовані на ободі уздовж осі ротора Проте цей генератор має велику масу і габарити, складний у виготовленні, частота струму, рівна 50Гц, може досягатись лише при великій швидкості обертання ротора, що неприйнятне для використання генератора в конструкціях вітроагрегатів Ці недоліки частково ліквідовані у тихохідному багатополюсному генераторі (див патент України №42513), що містить статор з трифазною обмоткою, виконаною з котушок, які розташовані по одній котушці на полюс і зв'язані у різні котушкові групи, та ротор з постійними магнітами, що розташовані на ободі уздовж осі ротора, і в якому статор виконаний у вигляді П-образних сегментів стрічкового типу, а в якості постійних магнітів використовують феррітобарієві магніти, причому співвідношення числа полюсів ротора до числа полюсів статора дорівнює 8/9 Але й цей генератор має велику масу та габарити, відносно невелику потужність магнітного потоку та невелику КІЛЬКІСТЬ магнітних полюсів В основу винаходу поставлене завдання в те хохідному багатополюсному синхронному генераторі шляхом виконання ободу з немагнітного матеріалу та підвищення потужності магнітного потоку забезпечити зменшення маси та габаритів та збільшити КІЛЬКІСТЬ магнітних полюсів Поставлене завдання віршується тим, що в тихохідному багатополюсному генераторі, що містить статор із трифазною обмоткою, виконаною з котушок, які розташовані по одній котушці на полюс, зв'язані у різні котушкові групи і являють собою П-образні сегменти стрічкового типу, та ротор з постійними магнітами, які розташовані на обіду вздовж осі ротора, згідно з винаходом, обід виконаний з немагнітного матеріалу, при цьому в якості постійних магнітів використані жорсткі П-образні магніти, а співвідношення числа полюсів ротора і числа статорів дорівнює від 1/1,125 до 1/1,3 Суть винаходу пояснюється графічними матеріалами На фіг 1 показаний один із варіантів генератора, розріз, на фіг 2 - розташування котушок, що намотані на П-образній магнітопровід, на фіг 3 розгортка поперечного перетину зубцевої зони повторюваної частини 3-х фазного генератора Генератор містить статор 1 із полюсами 2, котушки 3, зібрані в котушкові групи, утворюючі фазні зони, ротор 4 з жорсткими феритовими магнітами, що чергуються і які розташовані на ободі вздовж осі ротора ВІДМІННІСТЬ полягає в тому, що обод ротора 4 виконаний з немагнітного матеріалу, що дозволяє підсилити силу дії магніту безпосередньо на котушки Число полюсів 5 ротора 4 у даному прикладі 00 00 ю 58282 дорівнює 120, число полюсів статора 1 дорівнює 135 Котушки виконані таким чином, що кожна з них розташована на одному розподілі магнітопровода Генератор містить 15 повторюваних частин Для аналізу роботи генератора достатньо розглянути одну повторювану частину із співвідношенням числа полюсів 5 ротора 4 до числа полюсів 2 статора 1, рівним від 1/1,125 до 1/1,3 Інші 2 З частини генератора працюють аналогічно При обертанні ротора 4 в обмотках статора З виникає електрорухома сила, яка переходить в електричний струм Таким чином використання жорстких Побразних магнітів та ободу з немагнітних матеріалів дозволить підвищити потужність магнітного потоку при зменшенні габаритів генератора З ФІГ. З Комп'ютерна верстка М Клюкш Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
