Тихохідний багатополюсний синхронний генератор

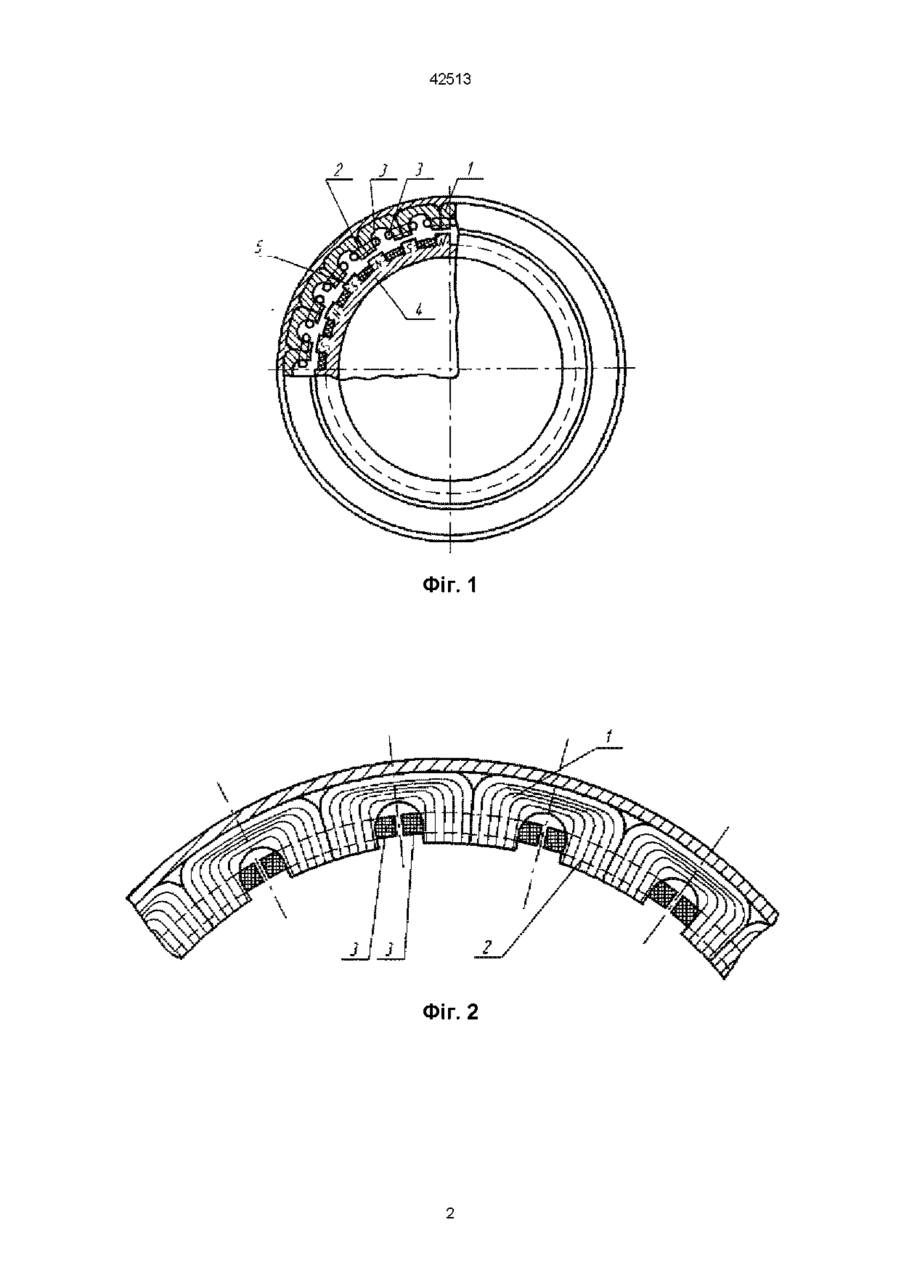

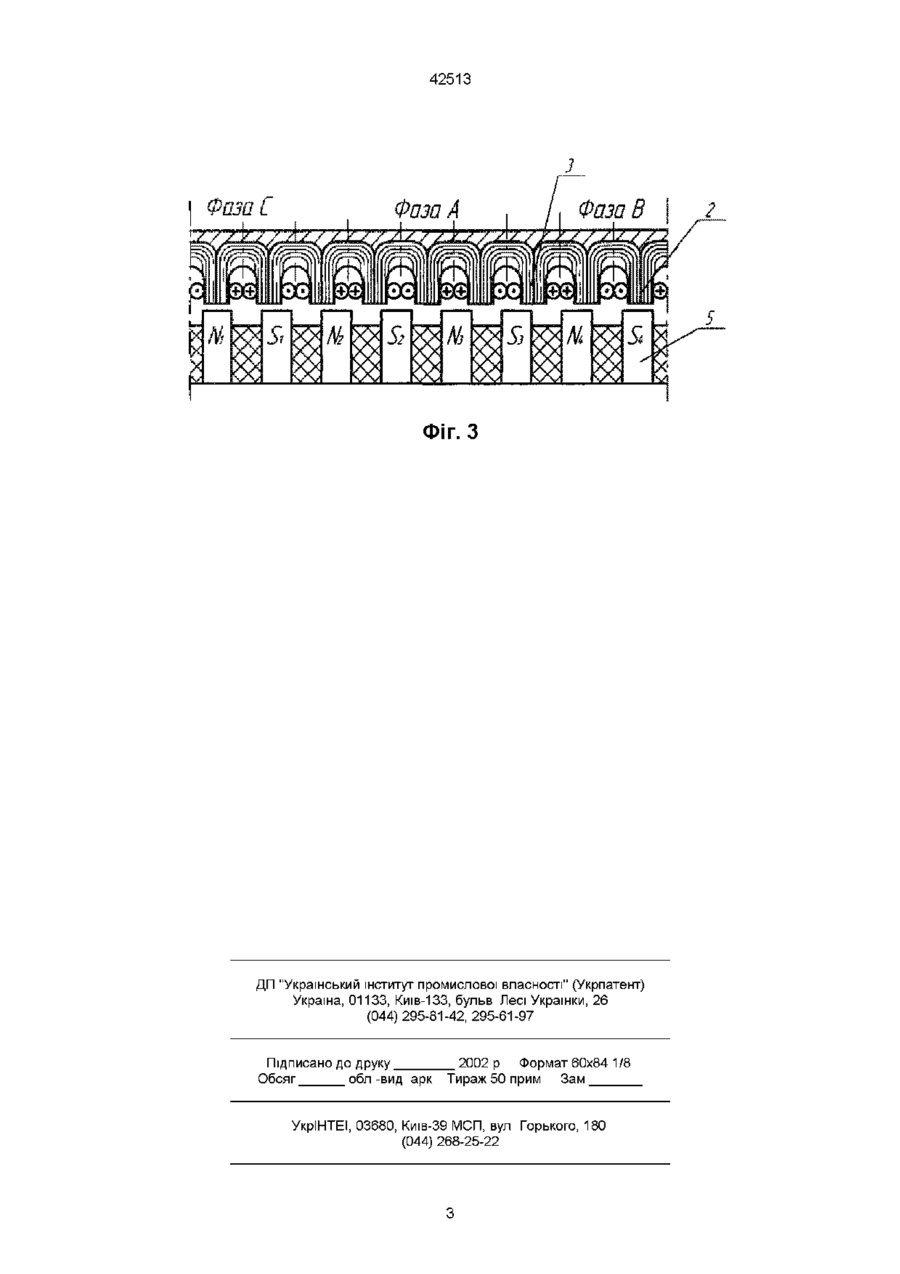

Тихохідний багатополюсний синхронний генератор, що містить статор із трифазною обмоткою, виконаною з котушок, які розташовані по одній котушці на полюс і зв'язані у різні котушкові групи, та ротор з постійними магнітами, що розташовані на ободі уздовж осі ротора, який відрізняється тим, що статор виконаний у вигляді П-подібних сегментів стрічкового типу, а як ПОСТІЙНІ магніти використовують феритобарієві магніти, причому співвідношення числа полюсів ротора і числа полюсів статора дорівнює 8/9 Винахід відноситься до конструкції багатополюсних синхронних генераторів і може знайти широке використання в електротехніці, зокрема в конструкціях вітроагрегатів Відомий магнітоелектричний генератор (див А с СРСР № 861716), що містить статор та сегментний ротор Статор має трифазну обмотку, яка виконана з котушок, що розташовані по одній котушці на полюс і зв'язані у рівні котушкові групи Ротор має ПОСТІЙНІ магніти, що розташовані на ободі уздовж осі ротора Проте цей генератор має велику масу і габарити, складний у виготовленні, частота струму, рівна 50 Гц, може досягатись лише при великій швидкості обертання ротора, що неприйнятне для використання генератора в конструкціях вітроагрегатів Завданням винаходу є в багато пол юс но му синхронному генераторі шляхом виконання статора у вигляді П-образних сегментів стрічкового типу і використання в якості постійних магнітів феррітобарієвих магнітів знизити масу та габарити генератора і знизити швидкість обертання ротора Поставлене завдання вирішується тим, що у тихохідному багатополюсному синхронному генераторі, що містить статор з трифазною обмоткою, виконаною з котушок, які розташовані по одній котушці по полюс і зв'язані у різні котушкові групи, та ротор з постійними магнітами, що розташовані на ободі уздовж осі ротора, згідно з винаходом, статор виконаний у вигляді П-образних сегментів стрічкового типу, а в якості постійних магнітів використовують феррітобарієві магніти, причому співвідношення числа полюсів ротора до числа полюсів статора дорівнює 8/9 На фіг 1 показаний один із варіантів генератора, розріз, на фіг 2 - розташування котушок, що намотані на П-образний магнітопровід, на фіг 3 розгортка поперечного перетину зубцевої зони повторюваної частини 3-х фазного генератора Генератор містить статор 1 із полюсами 2, котушки 3, зібрані в котушкові групи, утворюючі фазні зони, ротор 4 із полярністю полюсів, що чергується Число полюсів 5 ротора 4 у даному прикладі дорівнює 120, число полюсів статора 1 дорівнює 135 Котушки являють собою П-образні сегменти стрічкового типу, виконані таким чином, що кожна з них розташована на одному розподілі магнітопровода Генератор містить 15 повторюваних частин В якості постійних магнітів використовують феррітобарієві магніти Оптимальне співвідношення числа полюсів ротора до числа полюсів статора дорівнює 8/9 Це співвідношення може бути й іншим, наприклад 7/9, 9/9, 10/9, 11/9, 12/9 Для аналізу роботи генератора достатньо роздивитися одну повторювану частину зі співвідношенням числа полюсів 5 ротора 4 до числа полюсів 2 статора 1, рівним 8/9 Інші частини генератора працюють аналогічно При обертанні ротора 4 в обмотках статора З виникає електрорухома сила, яка переходить в електричних струм При співвідношенні числа полюсів ротора 4 та статора 5 та обертанні ротора 4 у 50 об/хв забезпечується частота струму у 50 Гц, тобто вдається досягти ТИХОХІДНОСТІ генератора і з'являється можливість використовувати його у вітроагрегатах СО Ю 42513 ФІГ. 1 Фіг. 2 42513 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
