Тренажер

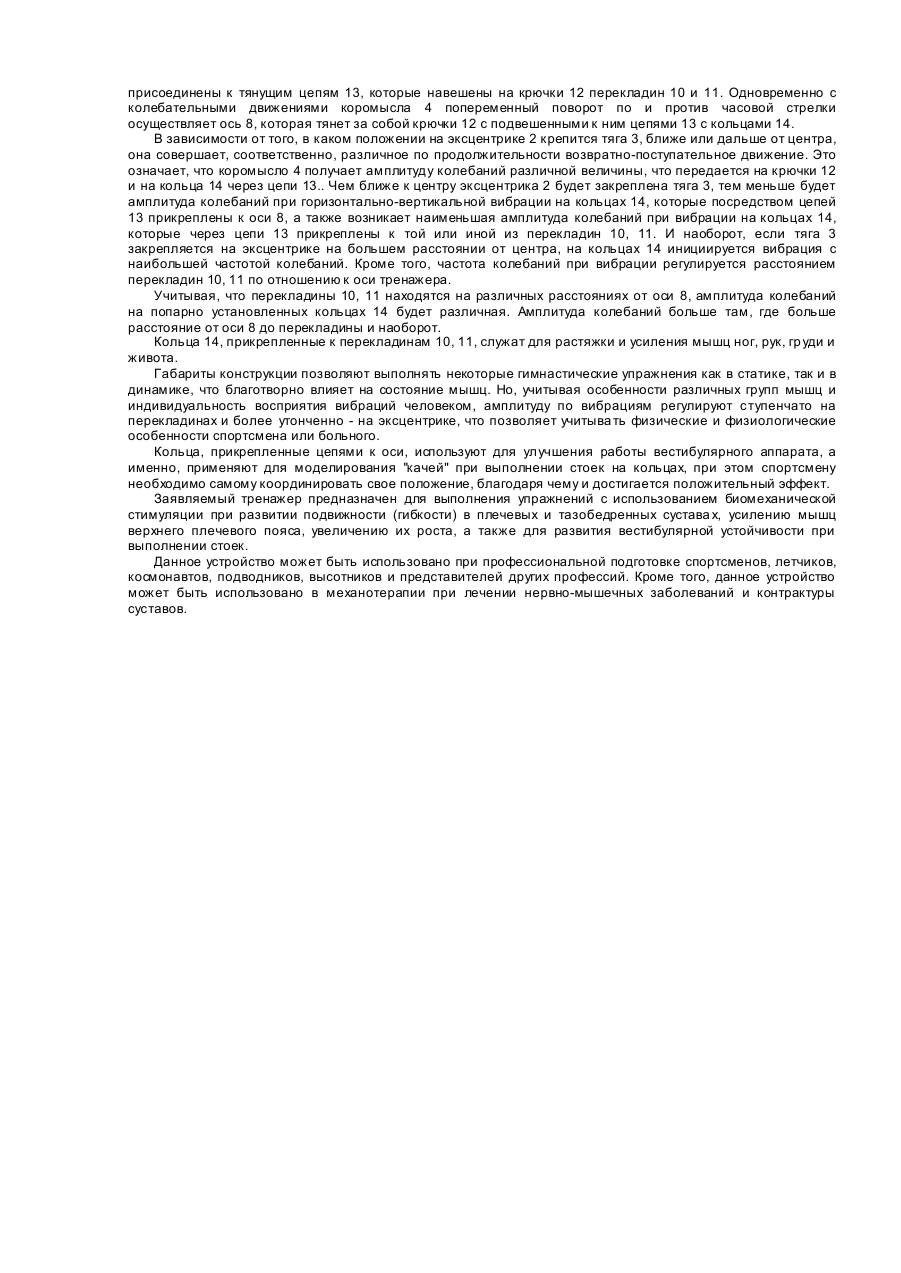

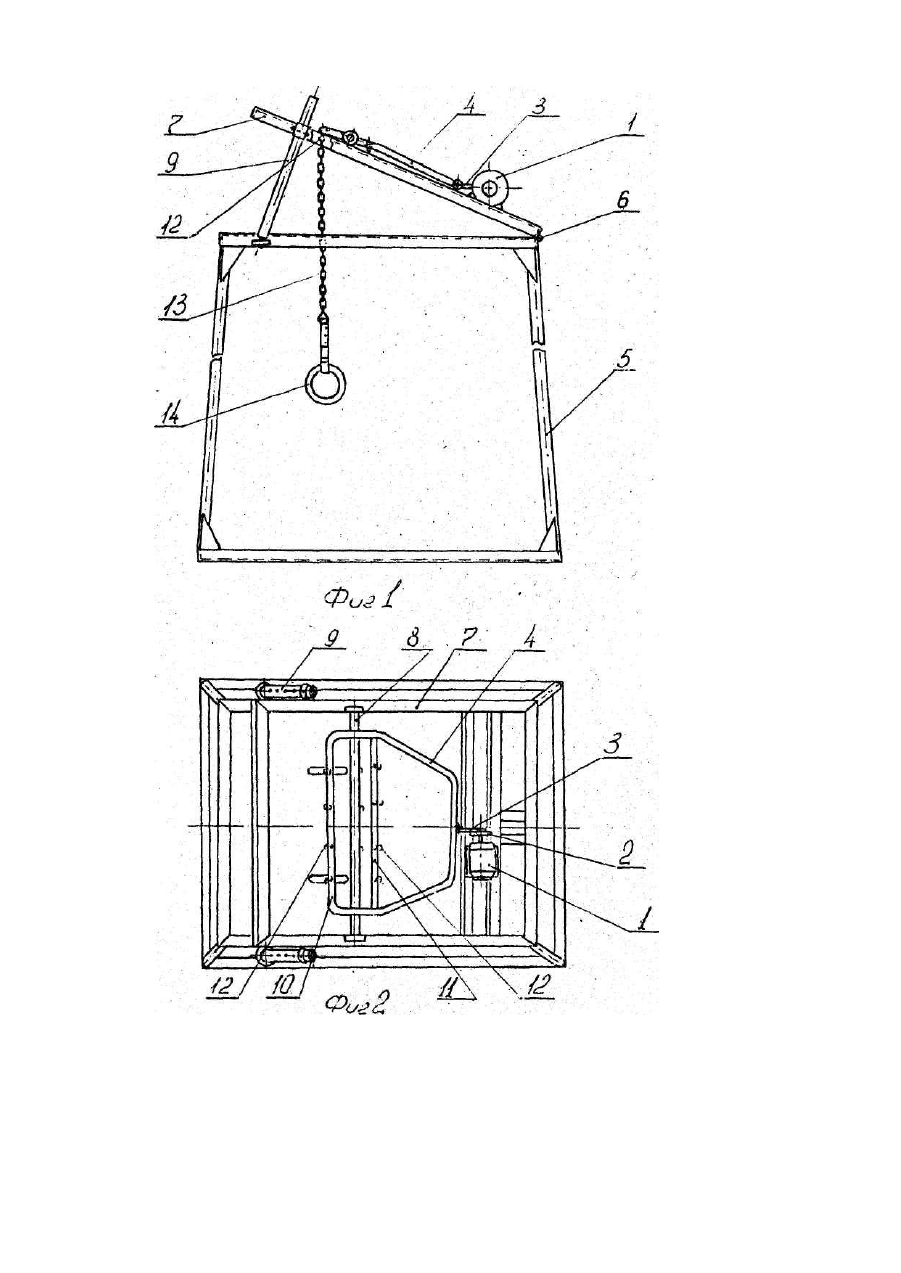

Полезная модель относится к спортивному оборудованию, в частности к тренажерам, которые могут использоваться для растяжки и ускоренного усиления мышц и вестибулярного аппарата. Кроме того, подобные устройства могут использоваться в физкультурных кабинетах для лечения людей с больными конечностями и плохо развитыми мышцами, а также для лечения людей с неудовлетворительным состоянием вестибулярного аппарата, с контрактурой суставов. Известен тренажер БМ (биомеханический) - стимулятор [1] для улучшения мышц и суставов верхних конечностей, содержащий раму, приводе кривошипно-шатунным механизмом, имеющий эксцентрик с тягой, верхняя часть которой связана с платформой через коромысло и ось. При этом платформа установлена на раме, а на перекладине коромысла закреплены крючки, за которые зацеплены цепи с кольцами. Указанная конструкция БМ стимулятора не обеспечивает высокой степени эффективности при стимулировании мышц, так как устройство имеет ограниченные пределы регулирования вибраций по вертикали. Кроме того, данный БМ - стимулятор не приспособлен для улучшения работы вестибулярного аппарата. В основе настоящего изобретения лежит техническая задача усовершенствования конструкции и расширения функциональных возможностей тренажера путем использования известного технического решения с последующим внесением изменений и дополнений в его конструкцию, что позволяет расширить диапазон пределов регулирования амплитуды вибрации по вертикали и инициировать новую горизонтальновертикальную вибрацию с регулируемой амплитудой колебаний. Для решения этой задачи разработано заявляемое техническое решение, которое включает привод с кривошипно-шатунным механизмом, имеющий эксцентрик с тягой и раму, на верхней части которой на завесах установлена платформа с осью и коромыслом, а цепи с кольцами навешены на крючки, которые прикреплены к расположенной на коромысле перекладине. Однако, в отличие от известного, в новом тренажере коромысло снабжено дополнительной перекладиной с крючками, а ось расположена между перекладинами на различных от них расстояниях и соединяет коромысло с платформой, при этом ось также снабжена крючками, а эксцентрик выполнен с возможностью изменения величины возвратно-поступательного движения тяги. Сущность нового технического решения определяется совокупностью существенных признаков, обеспечивающих достижение технического результата, а именно; - коромысло снабжено дополнительной перекладиной с крючками, что позволяет использовать вибрацию с новой амплитудой путем установки цепей на дополнительной перекладине; - ось расположена между перекладинами на различном от них расстоянии, что создает разность моментов между одной перекладиной и осью и осью и другой перекладиной; это расширяет пределы регулирования амплитуды колебаний при вибрации по вертикали с непосредственным использованием перекладин, вследствие перемещения их вверх-вниз; - ось соединяет коромысло с платформой; такая установка оси обеспечивает возвратно-круговое движение крючков, расположенных на оси; - на оси расположены крючки, которые при повороте оси по и против часовой стрелки смещают центр массы спортсмена по горизонтали и по вертикали, вследствие чего спортсмену каждый раз необходимо, в такт с изменением положения крючков, противостоять, например, нарушению положения стойки на руках, взявшись руками за кольца, что необходимо для усиления мышц рук и совершенствования работы вестибулярного аппарата; - эксцентрик выполнен с возможностью регулирования величины возвратно-поступательного движения тяги, что позволяет максимально увеличить пределы регулирования амплитуды колебаний при вибрации и выбрать более плавный амплитудный режим вибрации, по сравнению с тем, который достигается перестановкой цепей на перекладинах. Отсюда очевидна причинно-следственная связь между совокупностью признаков заявляемого технического решения и техническим результатом. Очевидно также и то, что все отличи тельные признаки неразрывно связаны с известными, которые их конструктивно дополняют или изменяют, вследствие чего достигается те хнический результат, а именно, расширяются пределы регулирования амплитуды вибрации по вертикали для растяжки и усиления мышц рук, ног, живота, груди, а также инициирование горизонтально-вертикальных вибраций с регулируемой амплитудой колебаний для тренировки вестибулярного аппарата. На фиг. 1 дан общий вид тренажера для стимулирования мышц и вестибулярного аппарата; на фиг.2 вид сверху на платформу с коромыслом. Тренажер для "стимулирования мышц вестибулярного аппарата включает привод с кривошипношатунным механизмом, имеющий электродвигатель 1, эксцентрик 2 с тягой 3, которая одним концом присоединена к эксцентрику 2, а другим концом - к коромыслу 4. На раме 5 на завесах 6 крепится платформа 7 с приводом, которая соединена с коромыслом 4 осью 8 и при помощи стоек 9 опирается на раму 5. На коромысле 4 расположены две перекладины 10, 11, которые находятся по разные стороны от оси 8 и на различных от нее расстояниях. На перекладинах 10 и 11 и на оси 8 закреплены крючки 12, на которые навешены цепи 13 с кольцами 14. Устройство работает следующим образом. Под углом к горизонтали при помощи стоек 9 на определенную высоту устанавливают платформу 7 с осью 8 и перекладинами 10, 11. Высота установки перекладин 10, 11 с осью 8 зависит от роста спортсмена и вида выполняемого упражнения. После этого через регулятор (на рисунках не показано) подают напряжение на электродвигатель 1, который вращает эксцентрик 2 с тягой 3, при этом коромысло 4, приводимое в движение тягой 3, создает частоту вибрации в пределах от 0 до 35 Гц. Коромысло выполняет колебательное движение относительно оси 8, а это значит, что расположенные по разные стороны от оси 8 перекладины 10, 11 поочередно поднимаются и опускаются. Если перекладина 10 опускается, то дополнительная перекладина 11 поднимается и наоборот. Подъем и опускание перекладин 10 и 11 осуществляют совместно с кольцами 14, так как они присоединены к тянущим цепям 13, которые навешены на крючки 12 перекладин 10 и 11. Одновременно с колебательными движениями коромысла 4 попеременный поворот по и против часовой стрелки осуществляет ось 8, которая тянет за собой крючки 12 с подвешенными к ним цепями 13 с кольцами 14. В зависимости от того, в каком положении на эксцентрике 2 крепится тяга 3, ближе или дальше от центра, она совершает, соответственно, различное по продолжительности возвратно-поступательное движение. Это означает, что коромысло 4 получает амплитуду колебаний различной величины, что передается на крючки 12 и на кольца 14 через цепи 13.. Чем ближе к центру эксцентрика 2 будет закреплена тяга 3, тем меньше будет амплитуда колебаний при горизонтально-вертикальной вибрации на кольцах 14, которые посредством цепей 13 прикреплены к оси 8, а также возникает наименьшая амплитуда колебаний при вибрации на кольцах 14, которые через цепи 13 прикреплены к той или иной из перекладин 10, 11. И наоборот, если тяга 3 закрепляется на эксцентрике на большем расстоянии от центра, на кольцах 14 инициируется вибрация с наибольшей частотой колебаний. Кроме того, частота колебаний при вибрации регулируется расстоянием перекладин 10, 11 по отношению к оси тренажера. Учитывая, что перекладины 10, 11 находятся на различных расстояниях от оси 8, амплитуда колебаний на попарно установленных кольцах 14 будет различная. Амплитуда колебаний больше там, где больше расстояние от оси 8 до перекладины и наоборот. Кольца 14, прикрепленные к перекладинам 10, 11, служат для растяжки и усиления мышц ног, рук, гр уди и живота. Габариты конструкции позволяют выполнять некоторые гимнастические упражнения как в статике, так и в динамике, что благотворно влияет на состояние мышц. Но, учитывая особенности различных групп мышц и индивидуальность восприятия вибраций человеком, амплитуду по вибрациям регулируют ступенчато на перекладинах и более утонченно - на эксцентрике, что позволяет учитыва ть физические и физиологические особенности спортсмена или больного. Кольца, прикрепленные цепями к оси, используют для улучшения работы вестибулярного аппарата, а именно, применяют для моделирования "качей" при выполнении стоек на кольцах, при этом спортсмену необходимо самому координировать свое положение, благодаря чему и достигается положительный эффект. Заявляемый тренажер предназначен для выполнения упражнений с использованием биомеханической стимуляции при развитии подвижности (гибкости) в плечевых и тазобедренных сустава х, усилению мышц верхнего плечевого пояса, увеличению их роста, а также для развития вестибулярной устойчивости при выполнении стоек. Данное устройство может быть использовано при профессиональной подготовке спортсменов, летчиков, космонавтов, подводников, высотников и представителей других профессий. Кроме того, данное устройство может быть использовано в механотерапии при лечении нервно-мышечных заболеваний и контрактуры суставов.
