Тренажер

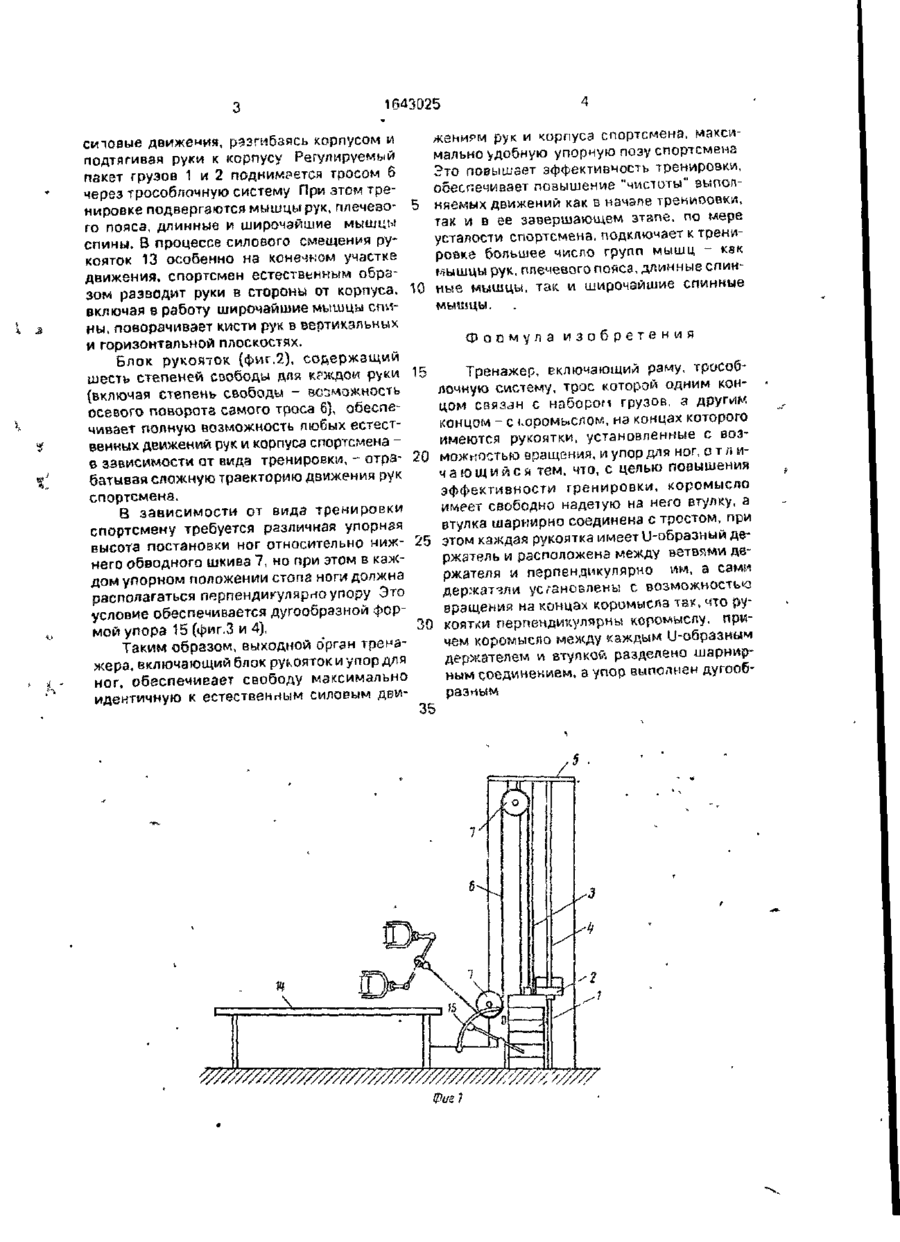

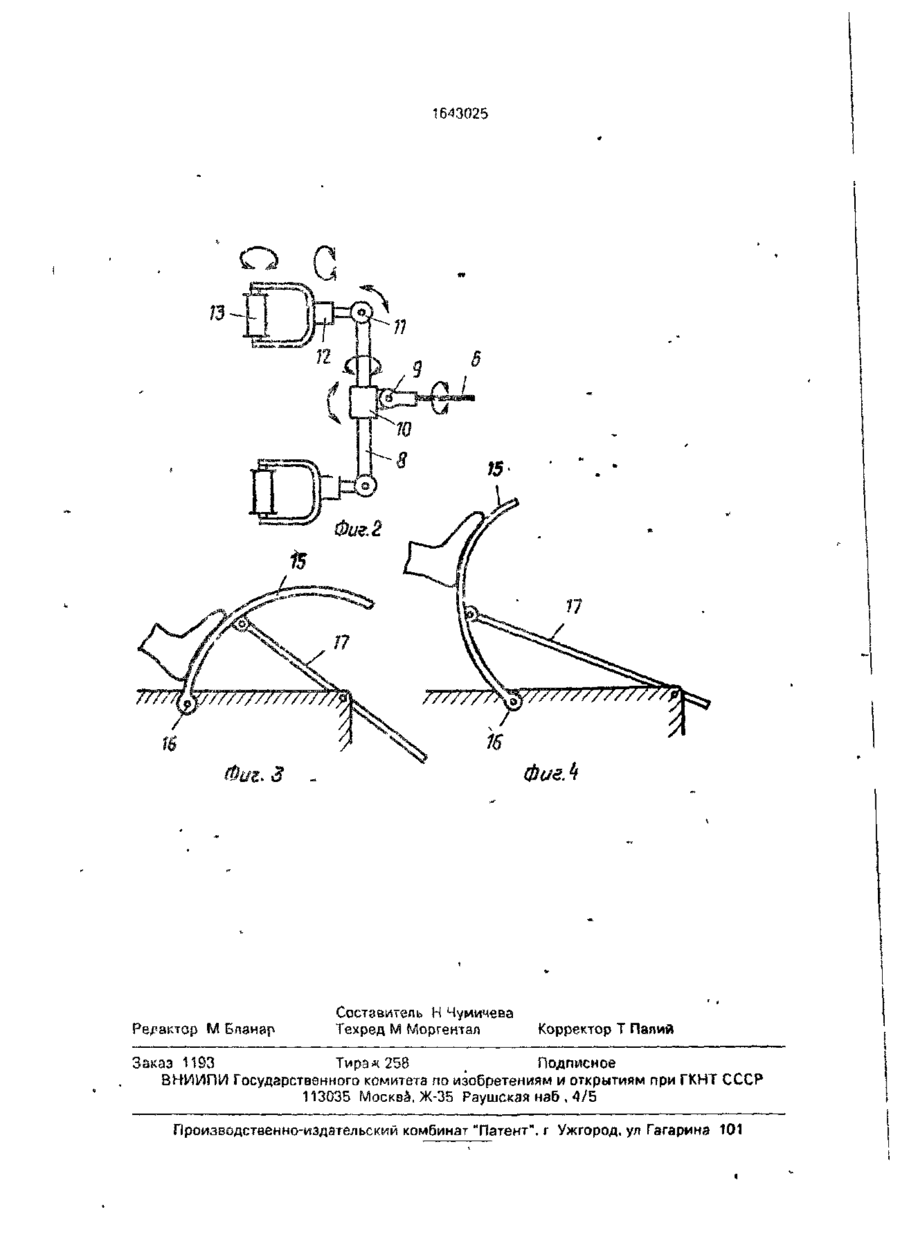

союз _ов:гті СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (10) (51)5 А 63 В 23/00,21/062 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГкНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ , ' 1 (21)4617225/12 * (22)06.12.88 (46)23 04.91. Бюл. № 15 (75) 8.В.Смирнов (53) 685.648(088 8) (56) Патент США № 3350431, кл. А 63 В 21/00, 1974 ' • (54) ТРЕНАЖЁР (57) Изобретение относится к спорту, в частнпсти к устройствам для тренировки спортсменов и физкультурников и позволяет повысить эффективность трениртвки Тренажер включает раму, трособ/ючную систе му, трос которой одним концом связан с набором грузов, а другим концом - с коро Иэобретение относится к спорту, в частности к устройстьам для тренировки спортсменов и физкультурников. Цель изобретения - повышение эффективности тренировки. На фиг.1 представлен спортивный тренажер, в^д сбоку; на фиг.2 - блге рукояток выходного органа; на фиг 3 w фиг Л - два положения упора для ног в тренажере Спортивный тренажер (фиг.1) содержит средслво для создания нагрузки и выходной орган. Средство для создания нагрузки выполнено в виде пакета наборных грузов 1 и дополнительных грузов 2, установленных, соответственно, на вертикальных направляющих 3 и 4 рамы 5. Пакет грузов тросом 6 перекинутым через обводные шкивы 7, связан с блоком рукояток аыходного органа Блок рукояток (фиг 2) содержит коромысло 8, центральной частью связанное с выходным концом троса 6 через два шарни мыслом, на концах которого имеются рукоятки, установленные с возможностью вращения, и упор Д'!Й wor Коромгсло имеет свободно надетую на него птулгу, а втулка шарнира соединена с тросом При этом каждая рукоятка имеет U-обрззный держатель и расположена между ветвями держателя и п е р п е н д и к у л я р н о мм. а сами держатели установлены с возможностью вращения на концах коромысла так, что рукоятки перпендикулярны коромыслу; коромысло между каждым U-образным держателем и вт>лкой разделено шарнирным соединением, а упор выполнен дугообразным. 4 ил ра 9 и 10, оси которых ориентированы взаимно перпендикулярно друг другу. На каждом конце коромысла 8 установлены также два шарнира 11 и 12. оси которых ориентированы взаимно перпендикулярно друг другу Шарнир 12 сопряжен с вращающейся рукояткои 13, ось которой ори^нгмрована перпендикулярно оси шарнира 12 Тренажер снабжен скамейкой 14 и упором для ног 15. Упор для ног 15 (фиг.З и 4) выполнен в виде дугообразной скобы, установленной на раме 5 с возможностью ее поворота относительно оси 16 и с фиксацией выбранного положения с помощью штока 17. Пользуются тренажером следующие образом. Спортсмен садится на скамейку 14, упирается ногами в упор 15, установив предварительноугол положения упора 15, и берясь руками за рукоятки 13, выполняет тяговые 1643025 ЖЄНИРМ рук и корпуса спортсмена, максисиповые движения, рэзгкбзясь корпусом и мально удобную упорную позу спортсмена подтягивая руки к корпусу Регулируемый Это повышает эффективность тренировки, пакет грузов 1 и 2 поднимается тросом 6 обеспечивает повышение "чистоты" выпопчерез трособлочную систему При этом тре5 няемых движений как в начале трениоовки, нировке подвергаются мышцы рук, плечевотак и в ее завершающем этапе, по мере го пояса, длинные и широчайшие мышцы усталости спортсмена, подключает к трениспины. В процессе силового смещения руровке большее число групп мышц - как кояток 13 особенно на конечном участке мышцы рук, плечевого пояса, длинные слиндвижения, спортсмен естественным обра10 ные мышцы, так и широчайшие спинные зом разводит руки в стороны от корпуса, мышцы. включая в работу широчайшие мышцы спины, поворачивает кисти рук в вертикальных Фоомула изобретения и горизонтальной плоскостях. Блок рукояток (фиг.2). содержащий Тренажер, включающий раму, трособшесть степеней свободы для КРЖДОМ руки 15 лочную систему, трос которой одним кон(включая степень свободы - возможность цом саяззн с набором грузов, а другим осевого поворота самого троса 6), обеспеконцом - с коромыслом, на концах которого чивает полную возможность любых естестимеются рукоятки, установленные с возвенных движений рук и корпуса спортсмена 20 можностью вращения, и упор для ног, о т л ив зависимости от вида тренировки, - отрач а ю щ и й с я т е м , что, с целью повышения батывая сложную траекторию движения рук эффективности тренировки, коромысло спортсмена, имеет свободно надетую на него втулку, а В зависимости от вида тренировки втулка шарнирно соединена с трестом, при спортсмену требуется различная упорная 25 этом каждая рукоятка имеет U-образный девысота постановки ног относительно нижржатель и расположена между ветвями денего обводного шкива 7, но при этом в кажржателя и перпендикулярно им, а сами дом упорном положении стопа ноги должна держатели установлены с возможностью располагаться перпендикулярно упору Это вращения на концах коромысяа так. что руусловие обеспечивается дугообразной фор- 30 коятки перпендикулярны коромыслу, примой упора 15 (фиг.З и 4). чем коромысло между каждым U-образным Таким образом, выходной орган тренадержателем и втулкой разделено шарниржера, включающий блок рукояток и упор для ным соединением, а упор выполнен дугообног, обеспечивает свободу максимально разным идентичную к естественным силовым іл 35 Фиг 1643025 7777777SS?77777777777779, Редактор ЬЛ Блзнар Составитель Н Чумичева Техред М Моргентал Корректор Т Палий Заказ 1193 Тира* 258 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35 Раушская нзб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина 101
