Високовольтний вимикач

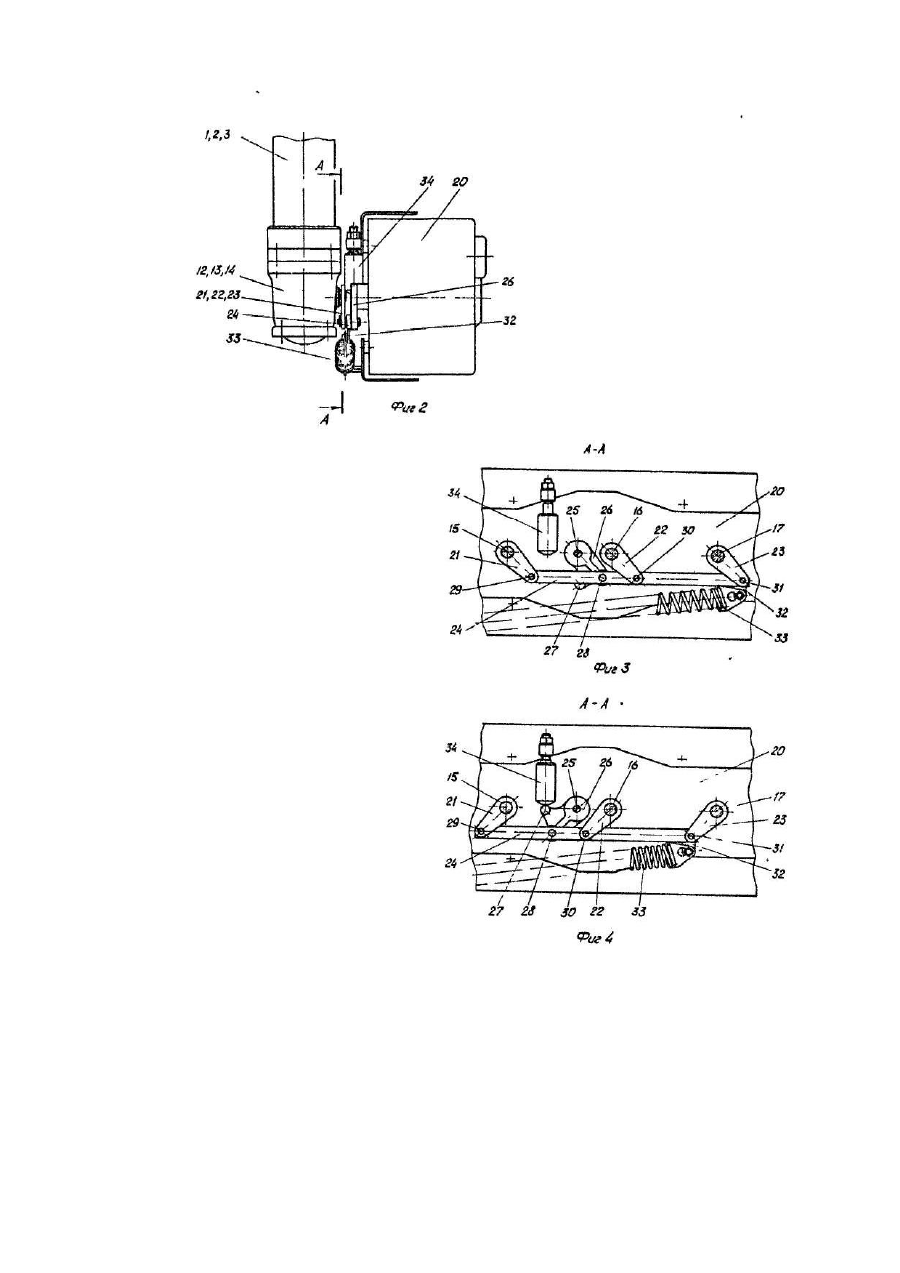

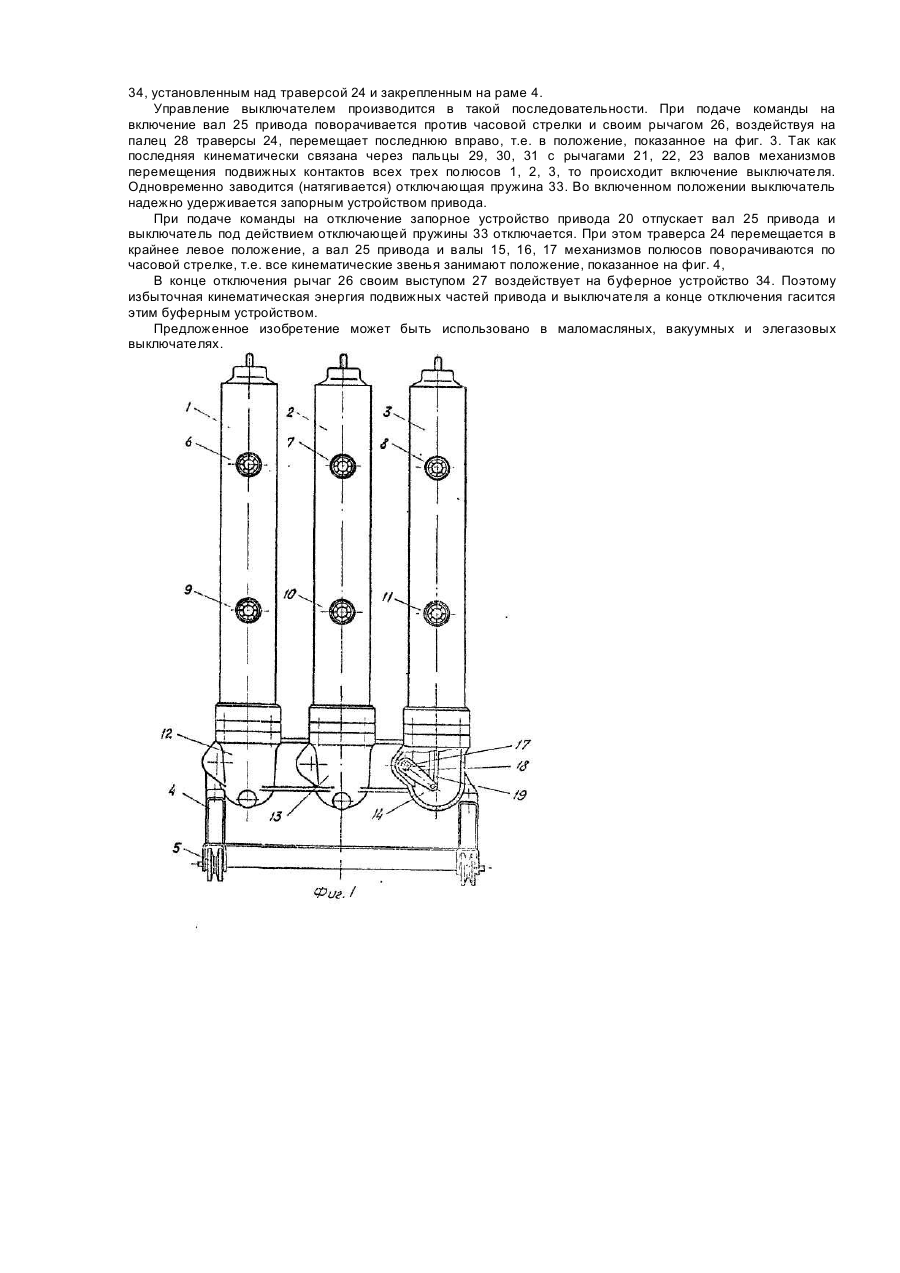

Изобретение относится к электротехнике, в частности, к высоковольтным выключателям. Известны высоковольтные выключатели, содержащие вертикально установленные на раме колонки полюсов с механизмами перемещения подвижных контактов и приводом. Вал привода в этих выключателях кинематически связан с указанными механизмами перемещения подвижных контактов посредством закрепленного на валу привода рычага и общей траверсы, соединяющей рычаги, установленные на валах механизмов всех полюсов [Авт.св. СССР № 593263, кл. Η 01 Η 33/75, 1977, Авт.св. СССР № 736204, кл. Η 01 Η 33/75, 1977]. Недостатком известных конструкций таких выключателей являются сравнительно большие габариты по глубине, сложность сборки и регулировки кинематических звеньев, связывающих полюса с приводом, необходимость дополнительных креплений для этих звеньев, большие консольные нагрузки в них, сравнительно большая металлоемкость. В основу предложенного изобретения поставлена задача создания нового высоковольтного выключателя с улучшенными техническими результатами, а именно: уменьшить габариты выключателя по глубине, упростить сборку и регулировку кинематических звеньев, связывающих полюса выключателя с приводом, снизить консольные нагрузки в этих звеньях, снизить металлоемкость. По совокупности существенных признаков прототипом к предложенной конструкции высоковольтного выключателя является выключатель [Авт.св. СССР № 736204, кл. Η 01 Η 33/75, 1977], который содержит вертикально установленные на раме колонки полюсов с механизмами перемещения подвижных контактов и привод, вал которого кинематически связан с указанными механизмами посредством закрепленного на валу привода рычага и общей траверсы, соединяющей рычаги, закрепленные на валах механизмов всех полюсов. Предложенная конструкция высоковольтного выключателя так же, как и прототип, содержит вертикально установленные на раме колонки полюсов с механизмами перемещения подвижных контактов и привод, вал которого кинематически связан с указанными механизмами посредством закрепленного на валу привода рычага и общей траверсы, соединяющей рычаги, закрепленные на валах механизмов всех полюсов. Согласно изобретению лучшие технические результаты в предложенном выключателе достигнуты тем, что в нем привод, по отношению к полюсам установлен таким образом, что вал привода и выходные валы механизмов всех полюсов расположены по горизонтали на одном уровне, указанная траверса установлена в промежутке между рычагом вала привода и рычагами валов механизмов полюсов, снабжена со стороны привода пальцем, а со стороны полюсов -тремя пальцами, которые свободно входят в отверстия упомянутых рычагов. Причем траверса имеет с одного конца ушко, за которое шарнирно закреплена отключающая пружина, установленная в плоскости траверсы. Кроме того упомянутый рычаг вала привода имеет выступ для взаимодействия с буферным устройством, установленным над траверсой. Такое выполнение обеспечивает высокую механическую надежность при минимальных габаритах и минимальной металлоемкости. Расположение траверсы посредине между рычагом вала привода и рычагами валов механизмов полюсов снижает консольные нагрузки и не требует никаких дополнительных креплений. Указанные технические признаки относятся к существенным, так как их совокупность обеспечивает достижение положительного технического результата, т.е. находится в причинно-следственой связи с этим результатом. На фиг. 1 изображен один из возможных вариантов конструктивного выполнения изобретения высоковольтного выключателя, вид спереди; на фиг. 2 - то же, вид сбоку; на фиг. 3 - разрез А-А на фиг. 2, выключатель включен; на фиг. 4 - то же, выключатель отключен. Предложенный выключатель состоит из трех полюсов, которые выполнены в виде трех вертикально установленных колонок 1, 2, 3, закрепленных на раме 4. Последняя представляет собой тележку, установленную на четырех одинаковых колесах 5. Внутри каждого полюса установлены дугогасительные устройства, неподвижные контакты с выводами соответственно б, 7,8, подвижные контакты с токосъемами и выводами соответственно 9, 10, 11. В нижней части все колонки полюсов снабжены отдельными резервуарами 12,13, 14, в которых размещены механизмы перемещения подвижных контактов каждого полюса выполненные в виде валов 15, 16, 17, закрепленных на них рычагов 18 и сочлененных с этими рычагами тяг 19. Валы 15,16,17 выходят наружу резервуаров 12, 13, 14 в сторону привода 20 и на их концах закреплены одноплечие рычаги, соответственно 21, 22, 23. Последние соединены между собой общей траверсой 24. Привод 20 предназначен для приведения в действие механизмов перемещения всех подвижных контактов полюсов и, следовательно, включения выключателя, удержания его во включенном положении и освобождения при отключении. На валу 25 привода снаружи его закреплен фигурный рычаг 26 с выступом 27. На концах рычагов 21, 22, 23 валов механизмов полюсов и рычага 26 вала привода выполнены сквозные отверстия. Привод 20 по отношению к полюсам 1, 2,3 установлен на раме 4 таким образом, что вал 25 привода и валы 15,16,17 механизмов всех полюсов расположены по горизонтали на одном уровне, а траверса 24 установлена в промежутке между рычагами 26 вала привода и рычагами 21, 22, 23 валов механизмов всех полюсов. Для этого траверса 24 снабжена со стороны привода одним пальцем 28, а со стороны полюсов тремя пальцами 29, 30, 31. Последние свободно входят в сквозные отверстия, которые выполнены соответственно на конце рычага 26 вала привода и на концах рычагов 21,22,23 валов механизмов полюсов. Расположение траверсы в промежутке между рычагами, а также ее конструктивное исполнение с пальцами с обеих сторон и сочленение посредством их с рычагами вала привода и валов механизмов полюсов не требует никаких дополнительных креплений, делает траверсу плавающей, что обеспечивает компенсацию горизонтальных и вертикальны несоосностей при сборке и таким образом исключает заклинивание в процессе включения и отключения выключателя. Траверса 24 с одного конца имеет ушко 32, за которое шарнирно закреплена отключающая пружина 33. Другим концом пружина шарнирно связана с рамой 4. Рычаг 26 вала привода выполнен фигурным с выступом 27 для взаимодействия с буферным устройством 34, установленным над траверсой 24 и закрепленным на раме 4. Управление выключателем производится в такой последовательности. При подаче команды на включение вал 25 привода поворачивается против часовой стрелки и своим рычагом 26, воздействуя на палец 28 траверсы 24, перемещает последнюю вправо, т.е. в положение, показанное на фиг. 3. Так как последняя кинематически связана через пальцы 29, 30, 31 с рычагами 21, 22, 23 валов механизмов перемещения подвижных контактов всех трех полюсов 1, 2, 3, то происходит включение выключателя. Одновременно заводится (натягивается) отключающая пружина 33. Во включенном положении выключатель надежно удерживается запорным устройством привода. При подаче команды на отключение запорное устройство привода 20 отпускает вал 25 привода и выключатель под действием отключающей пружины 33 отключается. При этом траверса 24 перемещается в крайнее левое положение, а вал 25 привода и валы 15, 16, 17 механизмов полюсов поворачиваются по часовой стрелке, т.е. все кинематические звенья занимают положение, показанное на фиг. 4, В конце отключения рычаг 26 своим выступом 27 воздействует на буферное устройство 34. Поэтому избыточная кинематическая энергия подвижных частей привода и выключателя а конце отключения гасится этим буферным устройством. Предложенное изобретение может быть использовано в маломасляных, вакуумных и элегазовых выключателях.
