Композиція для отримання термостійкого покриття

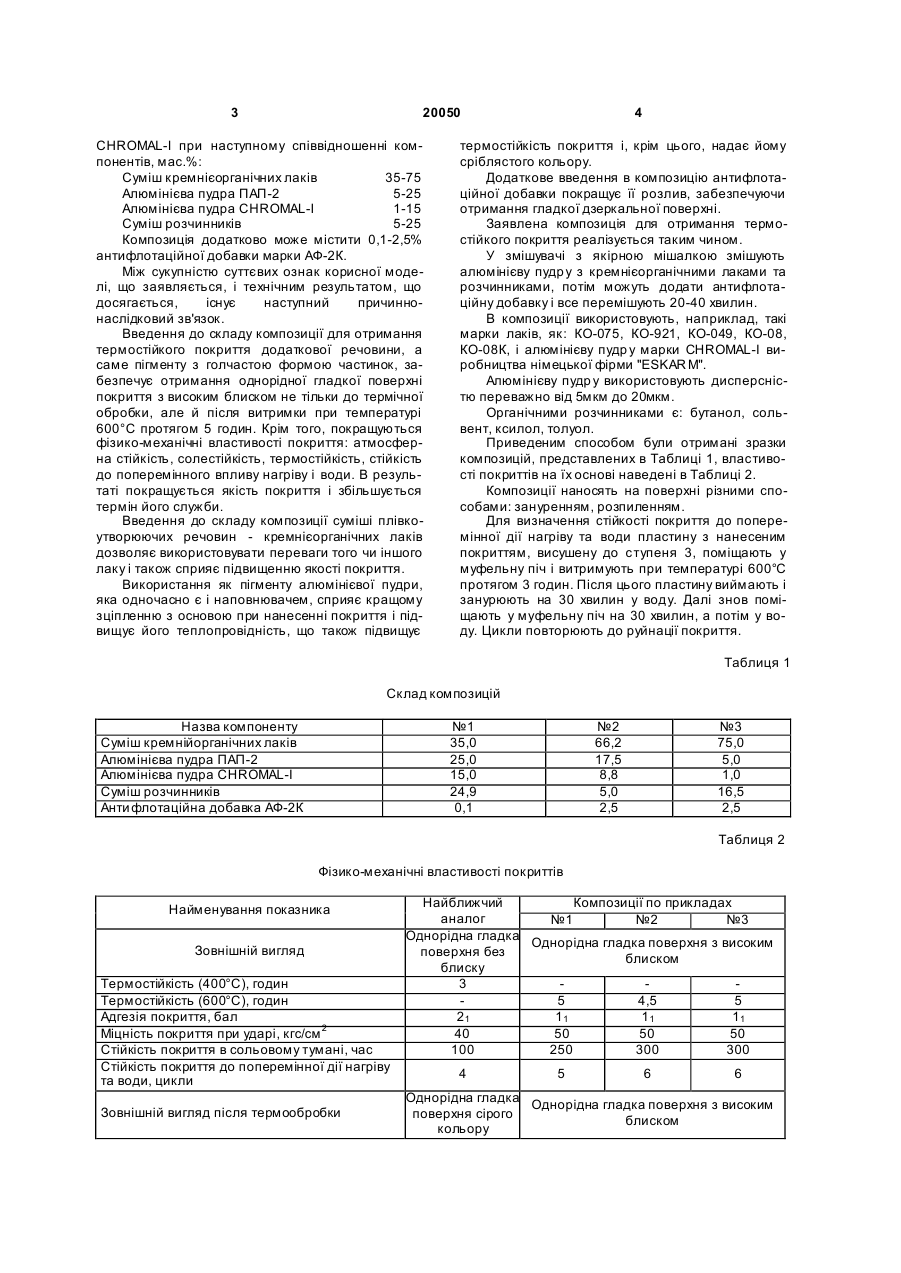

1. Композиція для отримання термостійкого покриття, що містить суспензію пігменту з лускатою формою частинок в розчині кремнієорганічного лаку в суміші органічних розчинників, яка відрізняється тим, що вона додатково містить пігмент з голчастою формою частинок. 2. Композиція за п.1, яка відрізняється тим, що вона містить суміш кремнієорганічних лаків, як 3 20050 CHROMAL-I при наступному співвідношенні компонентів, мас.%: Суміш кремнієорганічних лаків 35-75 Алюмінієва пудра ПАП-2 5-25 Алюмінієва пудра CHROMAL-I 1-15 Суміш розчинників 5-25 Композиція додатково може містити 0,1-2,5% антифлотаційної добавки марки АФ-2К. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причиннонаслідковий зв'язок. Введення до складу композиції для отримання термостійкого покриття додаткової речовини, а саме пігменту з голчастою формою частинок, забезпечує отримання однорідної гладкої поверхні покриття з високим блиском не тільки до термічної обробки, але й після витримки при температурі 600°С протягом 5 годин. Крім того, покращуються фізико-механічні властивості покриття: атмосферна стійкість, солестійкість, термостійкість, стійкість до поперемінного впливу нагріву і води. В результаті покращується якість покриття і збільшується термін його служби. Введення до складу композиції суміші плівкоутворюючих речовин - кремнієорганічних лаків дозволяє використовувати переваги того чи іншого лаку і також сприяє підвищенню якості покриття. Використання як пігменту алюмінієвої пудри, яка одночасно є і наповнювачем, сприяє кращому зціпленню з основою при нанесенні покриття і підвищує його теплопровідність, що також підвищує 4 термостійкість покриття і, крім цього, надає йому сріблястого кольору. Додаткове введення в композицію антифлотаційної добавки покращує її розлив, забезпечуючи отримання гладкої дзеркальної поверхні. Заявлена композиція для отримання термостійкого покриття реалізується таким чином. У змішувачі з якірною мішалкою змішують алюмінієву пудр у з кремнієорганічними лаками та розчинниками, потім можуть додати антифлотаційну добавку і все перемішують 20-40 хвилин. В композиції використовують, наприклад, такі марки лаків, як: КО-075, КО-921, КО-049, КО-08, КО-08К, і алюмінієву пудр у марки CHROMAL-I виробництва німецької фірми "ESKAR M". Алюмінієву пудр у використовують дисперсністю переважно від 5мкм до 20мкм. Органічними розчинниками є: бутанол, сольвент, ксилол, толуол. Приведеним способом були отримані зразки композицій, представлених в Таблиці 1, властивості покриттів на їх основі наведені в Таблиці 2. Композиції наносять на поверхні різними способами: зануренням, розпиленням. Для визначення стійкості покриття до поперемінної дії нагріву та води пластину з нанесеним покриттям, висушену до ступеня 3, поміщають у муфельну піч і витримують при температурі 600°С протягом 3 годин. Після цього пластину виймають і занурюють на 30 хвилин у воду. Далі знов поміщають у муфельну піч на 30 хвилин, а потім у воду. Цикли повторюють до руйнації покриття. Таблиця 1 Склад композицій Назва компоненту Суміш кремнійорганічних лаків Алюмінієва пудра ПАП-2 Алюмінієва пудра CHROMAL-I Суміш розчинників Анти флотаційна добавка АФ-2К №1 35,0 25,0 15,0 24,9 0,1 №2 66,2 17,5 8,8 5,0 2,5 №3 75,0 5,0 1,0 16,5 2,5 Таблиця 2 Фізико-механічні властивості покриттів Найменування показника Зовнішній вигляд Термостійкість (400°С), годин Термостійкість (600°С), годин Адгезія покриття, бал Міцність покриття при ударі, кгс/см 2 Стійкість покриття в сольовому тумані, час Стійкість покриття до поперемінної дії нагріву та води, цикли Зовнішній вигляд після термообробки Найближчий Композиції по прикладах аналог №1 №2 №3 Однорідна гладка Однорідна гладка поверхня з високим поверхня без блиском блиску 3 5 4,5 5 21 11 11 11 40 50 50 50 100 250 300 300 4 5 6 6 Однорідна гладка Однорідна гладка поверхня з високим поверхня сірого блиском кольору 5 Комп’ютерна в ерстка М. Ломалова 20050 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
