Порошковий вогнегасильний контейнер

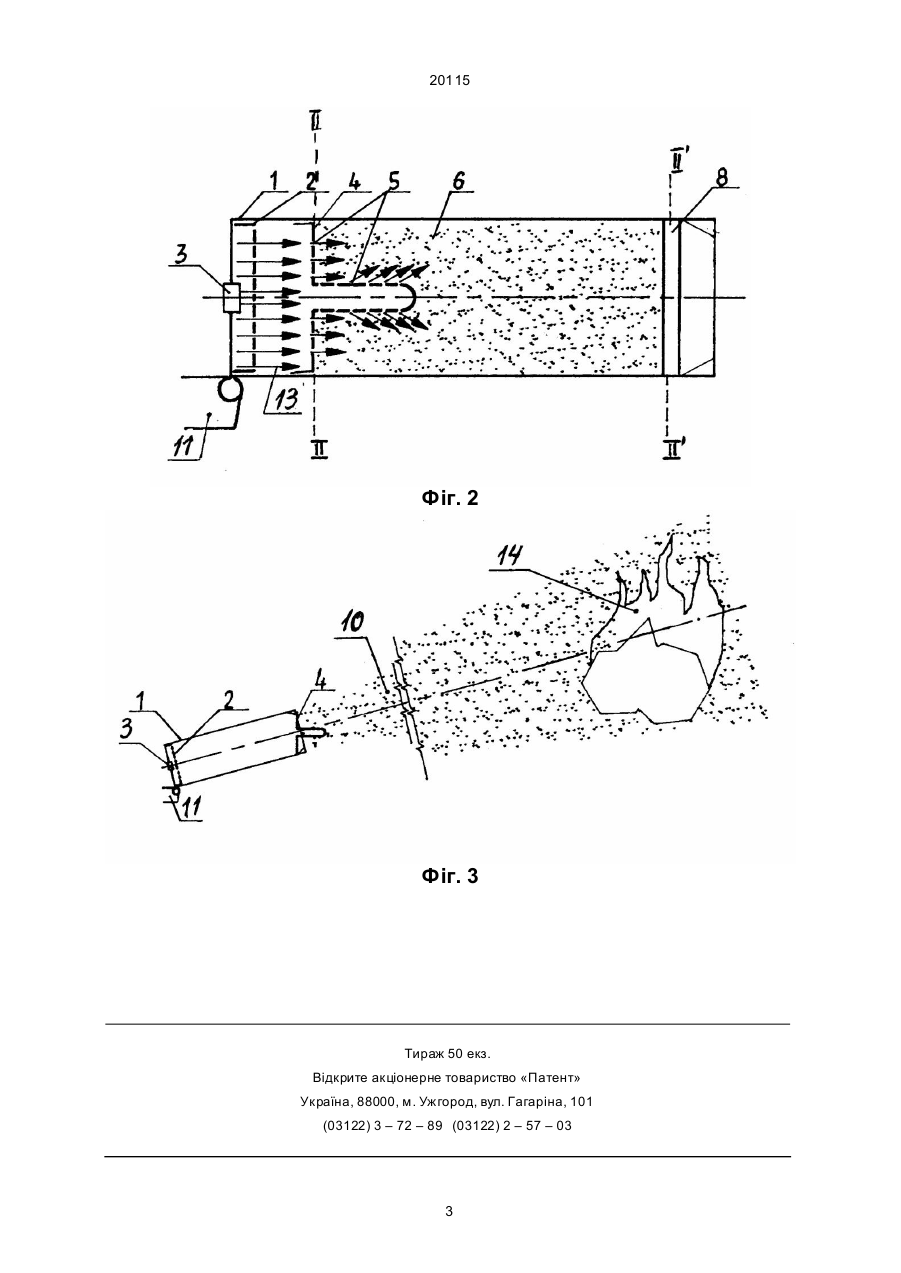

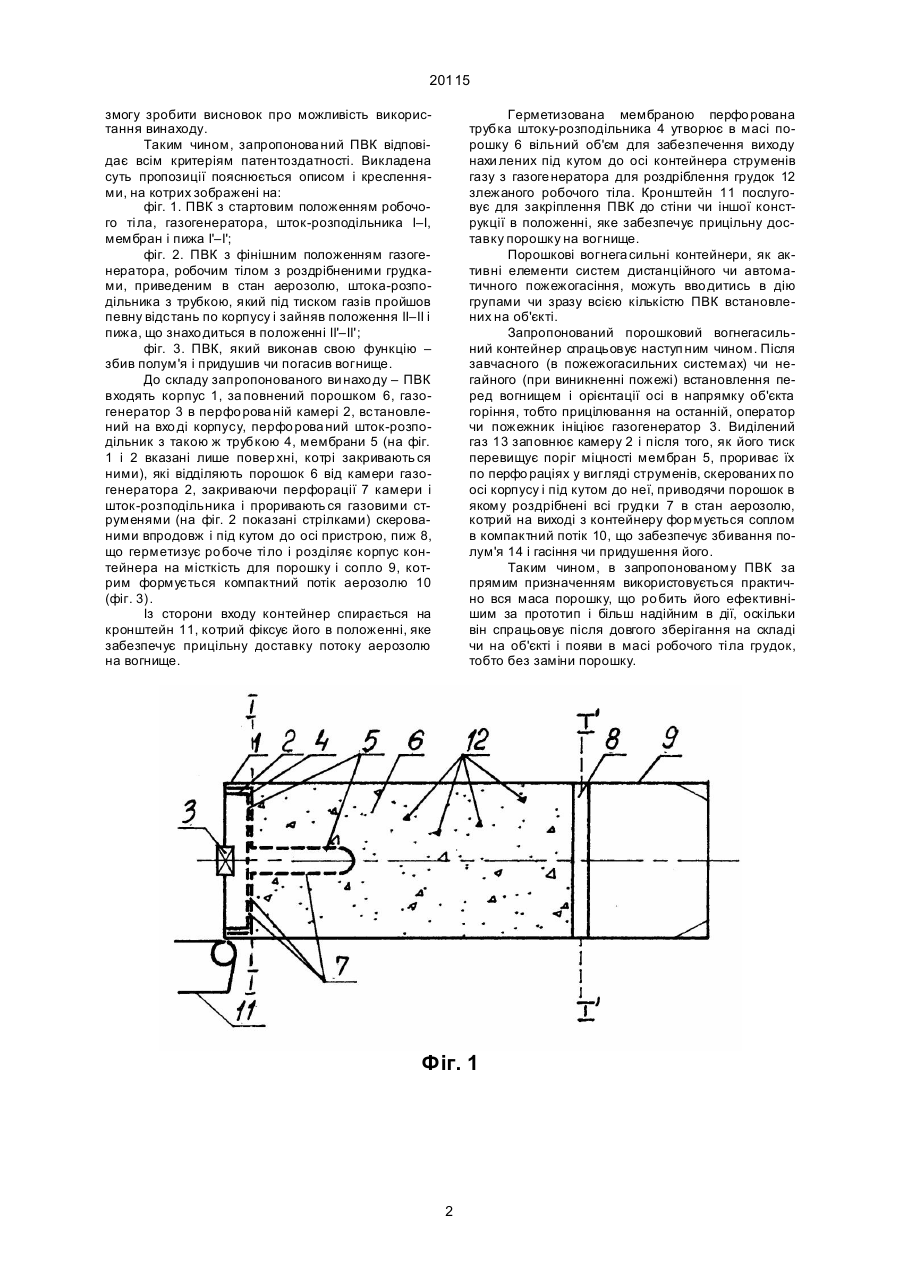

Порошковий вогнегасильний контейнер, до складу якого входять корпус з порошком для гасiння вогнища, газоге нератор на вхо дi i пиж на виходi, який вiдрiзняється тим, що камера газогенератора i шток-розподiльник з трубкою перфорованi для роздiлення газового потоку на окремi струменi, якi для роздрiбнення грудок злежаного порошку скерованi по осi корпусу i пiд кутом до неї, генератор вiдокремлений вiд порошку мембранами, що руйнуються цими струменями по перфорацiях, пиж герметизує порошок в частинi корпусу, залишаючи сопло, яким на вихо дi з контейнера формується компактний потiк аерозолю. Ю (13) 20115 (11) UA Вказана задача вирiшується тим, що порошковий вогнегасильний контейнер (ПВК), до складу якого вхо дить контейнер з вогнегасильним порошком, газогенератор на входi i пиж на виходi з корпусу, до повнюється перфо рованими камерою газогенератора для роздiлення швидкiсного газового потоку на окремi струменi, штоком-розподiльником з трубкою, яка розмiщується в контейнерi робочого тiла, перфо рацiї котрих гер метизуються мембранами, що запобiгають проникненню порошку в камеру га зогенератора, пижом що роздiляє корпус на контейнер з порошком i соплом для формування компактного потоку аерозолю на вихо дi з корпусу. Порiвняльний аналiз з прототипом показує, що ПВК вiдрiзняється наявнiстю нових елементiв: неруй нованого контейнера з перфо рованими камерою газогенератора i шток-розподiльника з трубкою, прострiлюваних струменями газiв, видiлених газогенератором, мембран i сопла. В даному те хнiчному рiшеннi ця сукупнiсть забезпечує перехiд всiєї маси порошку, в тому числi злежаного, в стан аерозолю необхiдного для гасiння пожежi, що значно зменшує витрати порошку на трасi польоту до вогнища, ви соку точнiсть попадання робочого тiла в полум'я, пiдвищує е фективнiсть i надiйнiсть дiї ПВК. На основi викладеного можна зробити висновок про те, що запропонований ПВК є новим, а те хнiчне рiшення виконане на винахiдницькому рiвнi. Аналiз структури ПВК вказує на можливiсть реалiзацiї його на вiдомiй елементнiй базi, що дає (19) Запропоноване технiчне рiшення стосується сфе ри протипожежної технiки, зокрема, порошкових вогнегасникiв i контейнерiв i може застосовуватись при розробцi ручних, ста цiонарних i пересувних пристроїв та систем для протипожежного захисту об'єктiв, на яких при га сiннi пожежi може виникнути ви бух, ви кид радiоактивних чи iн ших матерiалiв та виливання небезпечних рiдин. Наприклад, на АЕС, хi мiчних виробництвах чи складах боєприпасiв, де процес пожежогасiння загрожує операторам i пожежникам. Вiдомий вибуховий вогнегасильний пристрiй (ВВП), до складу котрого входять немiцний контейнер, газогенеруючий заряд, розмiщений безпосередньо в масi порошку, що заповнює весь обсяг корпусу та пиж, що герметизує контейнер на виходi. Недолiки ВВП наступ нi. Вiн є пристроєм одноразового використання, не має присто сування для подрiбнення грудок злежаного пiд дiєю вологи порошку, якi утворюються при зберiганнi на складi чи на об'єктi, не забезпечує повного використання маси робочого тiла через те, що в стан аерозолю переходить тiльки тонко диспергована фракцiя чи власне порошок, що знижує ефективнiсть i надiйнiсть дiї ВВП. Звiдси витiкає постановка задачi – пiдвищити ефективнiсть пожежога сiння i надiйнiсть дiї пристрою за рахунок зменшення витрат порошку на трасi до вогнища i безумовного подрiбнення грудок злежаного порошку в контейнерi пiсля довгочасного зберiгання вогнегасника без замiни робочого тiла. C2 ______________________________ 20115 змогу зробити висновок про можливiсть використання винаходу. Таким чином, запропонова ний ПВК вiдповiдає всiм критерiям патентоздатностi. Викладена суть пропозицiї пояснюється описом i кресленнями, на котрих зображенi на: фiг. 1. ПВК з стартовим положенням робочого тi ла, газогенератора, шток-розподiльника I–I, мембран i пижа I'–I'; фiг. 2. ПВК з фiнiшним положенням газогенератора, робочим тiлом з роздрiбненими грудками, приведеним в стан аерозолю, штока-розподiльника з трубкою, який пiд тиском газiв пройшов певну вiдстань по корпусу i зайняв положення II–II i пижа, що знахо диться в положеннi II'–II'; фiг. 3. ПВК, який виконав свою функцiю – збив полум'я i придушив чи погасив вогнище. До складу запропонованого ви нахо ду – ПВК входять корпус 1, за повнений порошком 6, газогенератор 3 в перфо рова нiй камерi 2, встановлений на вхо дi корпусу, перфо рова ний шток-розподiльник з такою ж трубкою 4, мембрани 5 (на фiг. 1 i 2 вказанi лише повер хнi, котрi закривають ся ними), якi вiддiляють порошок 6 вiд камери газогенератора 2, закриваючи перфорацiї 7 камери i шток-розподiльника i проривають ся газовими струменями (на фiг. 2 показанi стрiлками) скерованими впродовж i пiд кутом до осi пристрою, пиж 8, що герметизує ро боче тi ло i роздiляє корпус контейнера на мiсткiсть для порошку i сопло 9, котрим формується компактний потiк аерозолю 10 (фiг. 3). Iз сторони входу контейнер спирається на кронштейн 11, котрий фiксує його в положеннi, яке забезпечує прицiльну доставку потоку аерозолю на вогнище. Герметизована мембраною перфо рована трубка штоку-розподiльника 4 утворює в масi порошку 6 вiльний об'єм для забезпечення виходу нахи лених пiд кутом до осi контейнера струменiв газу з газоге нератора для роздрiблення грудок 12 злежаного робочого тiла. Кронштейн 11 послуговує для закрiплення ПВК до стiни чи iншої конструкцiї в положеннi, яке забезпечує прицiльну доставку порошку на вогнище. Порошковi вогнега сильнi контейнери, як активнi елементи систем дистанцiйного чи автоматичного пожежогасiння, можуть вво дитись в дiю групами чи зразу всiєю кiлькiстю ПВК встановлених на об'єктi. Запропонований порошковий вогнегасильний контейнер спрацьовує наступ ним чином. Пiсля завчасного (в пожежогасильних системах) чи негайного (при виникненнi пожежi) встановлення перед вогнищем i орiєнтацiї осi в напрямку об'єкта горiння, тобто прицiлювання на останнiй, оператор чи пожежник iнiцiює газогенератор 3. Видiлений газ 13 заповнює камеру 2 i пiсля того, як його тиск перевищує порiг мiцностi мембран 5, прориває їх по перфо рацiях у виглядi струменiв, скерованих по осi корпусу i пiд кутом до неї, приводячи порошок в якому роздрiбненi всi грудки 7 в стан аерозолю, котрий на виходi з контейнеру фор мується соплом в компактний потiк 10, що забезпечує збивання полум'я 14 i гасiння чи придушення його. Таким чином, в запропонованому ПВК за прямим призначенням використовується практично вся маса порошку, що ро бить його ефективнiшим за прототип i бiльш надiйним в дiї, оскiльки вiн спрацьовує пiсля довгого зберiгання на складi чи на об'єктi i появи в масi робочого тi ла грудок, тобто без замiни порошку. Фіг. 1 2 20115 Фіг. 2 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
