Відстійник

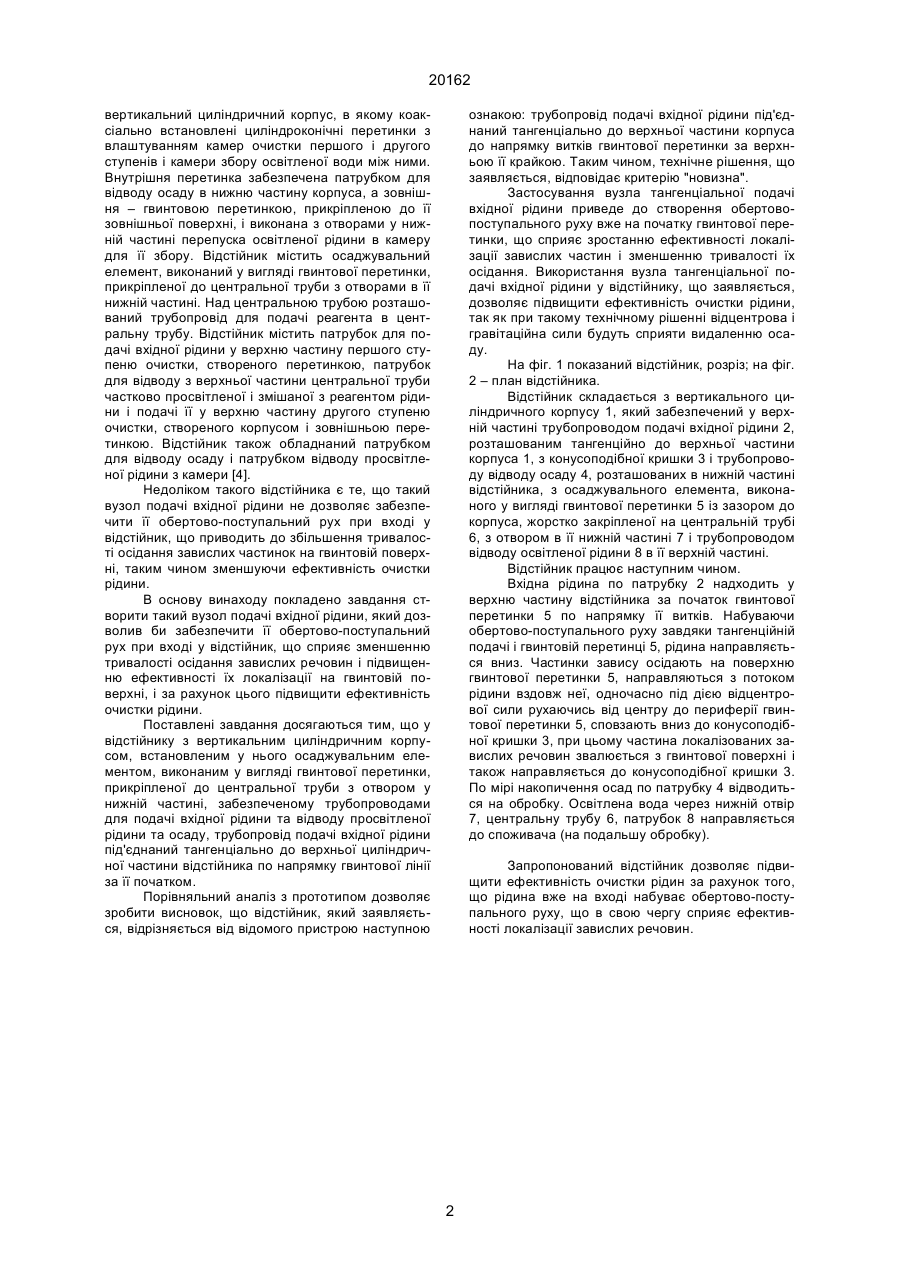

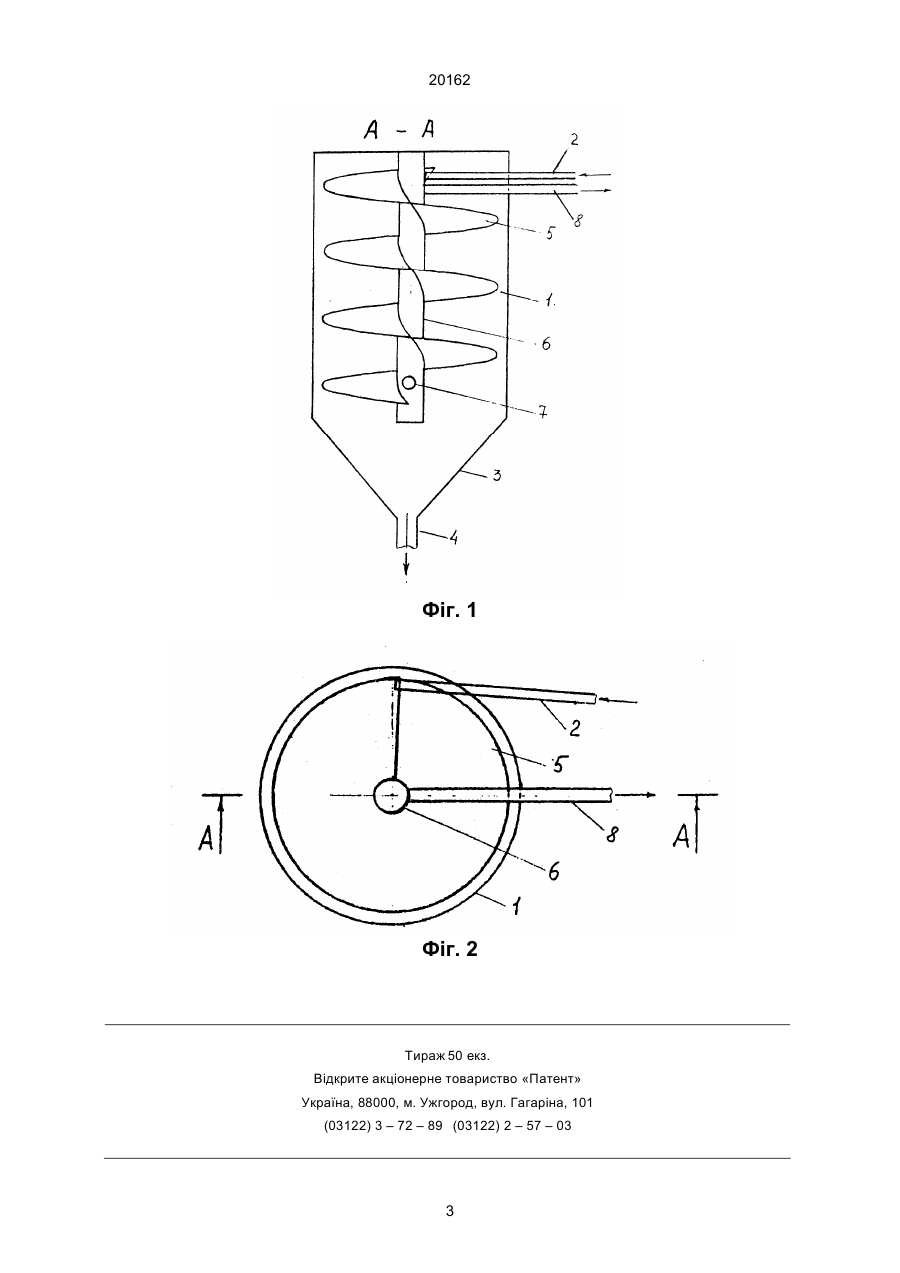

Вiдстiйник з вертикальним цилiндричним корпусом, встановленим у нього осаджувальним елементом, виконаним у виглядi гвинтової перетинки, прикрiпленої до центральної труби з отвором у нижнiй частинi, забезпечений трубопроводами для подачi вхiдної рiдини та вiдводу просвiтленої рiдини та осаду, який вiдрiзняється тим, що трубопровiд подачi вхiдної рiдини пiд'єднаний тангенцiально до верхньої частини вiдстiйника по напрямку гвинтової лiнiї за її початком. (13) 20162 (11) UA який з'єднаний з розподiльчою системою, та з крупнозернистим контактним завантаженням i гратками, якi знаходяться над завантаженням. У вiдстiйнiй зонi коаксiально розташована гвинтова перетинка iз змiнним кроком мiж витками, який збiльшується знизу вверх. Гвинтова перетинка має центральну трубу, в стiнках якої виконанi отвори для прийому сповзаючого по поверхнi перетинки осаду. Вздовж зовнiшньої стiнки цилiндра розташований трубопровiд для вiдводу шламу через мулоскид. Вiдстiйна зона має кiльцевий жолоб для вiдводу очищеної води i трубопровiд того ж призначення. Зовнi, паралельно стiнкам корпуса вiдстiйної зони, розташована промивка колона з випусками для подачi води на поверхню перетинки [2]. Недолiком такого вiдстiйника є те, що вiдцентрова сила протидiє гравiтацiйнiй силi, тим самим сповiльнюючи сповзання осаду в центральну трубу, i за рахунок цього знижується ефективнiсть очистки води. Вiдомий пристрiй для освiтлення рiдини, який складається з корпуса, конiчного бункера, порожнинної перфорованої труби чи вала, перетинки чи шнека з вiдбортовкою пiдп'ятника для упора вала, перфорацiї i ущiльнювальної муфти [3]. Недолiком такого пристрою для просвiтлення рiдини є те, що при такому вузлi подачi вхiдної рiдини недостатньо ефективна локалiзацiя завислих частинок на поверхнi гвинтової перетинки, що в свою чергу зменшує ефективнiсть очистки рiдини. Найбiльш близьким по технiчнiй сутi до вiдстiйника, що заявляється. є вiдстiйник, який мiстить (19) Винахiд вiдноситься до технiки очистки рiдин вiд завислих речовин, може бути використаний у спорудах тонкошарового вiдстоювання. Вiдомий вертикальний тонкошаровий вiдстiйник, який складається з цилiндричного корпуса, кришки, патрубка пiдводу рiдини i патрубка вiдводу рiдини з вентилями, роздiльного елемента у виглядi декiлькох плоских спiралей, якi мають загальну вiсь i встановленi без зазора до корпуса, патрубка випуску осаду з отвором, шламозбiрника, шлюзового затвора, розвантажувального патрубка для випуску шламу, перетинки, яка перешкоджає надходженню частини рiдини в простiр мiж кришкою та верхньою частиною роздiльного елемента, перетинки, яка перешкоджає надходженню частини просвiтленої рiдини в простiр мiж кiнцем роздiльного елемента i днищем. Витки спiралей роздiльного елемента розташованi на рiвнiй вiдстанi один вiд одного, мають отвiр у центрi, виконанi з нахилом до осi i з'єднанi за допомогою з'єднувальних стержнiв [1]. Недолiком такого вiдстiйника є те, що при використаннi плоских спiралей з отворами в центрi i з нахилом площини спiралей до цих отворiв вiдцентрова сила протидiє гравiтацiйнiй силi, сповiльнюючи сповзання частинок завису до центру спiралей, а отже, негативно впливає на ефективнiсть очистки рiдини. Вiдомий вiдстiйник, який складається з цилiндричного корпуса i мулової камери у виглядi оберненого зрiзаного конуса. Корпус мiстить вхiдну камеру з трубопроводом подачi вхiдної води, C2 _______________________ 20162 вертикальний цилiндричний корпус, в якому коаксiально встановленi цилiндроконiчнi перетинки з влаштуванням камер очистки першого i другого ступенiв i камери збору освiтленої води мiж ними. Внутрiшня перетинка забезпечена патрубком для вiдводу осаду в нижню частину корпуса, а зовнiшня – гвинтовою перетинкою, прикрiпленою до її зовнiшньої поверхнi, i виконана з отворами у нижнiй частинi перепуска освiтленої рiдини в камеру для її збору. Вiдстiйник мiстить осаджувальний елемент, виконаний у виглядi гвинтової перетинки, прикрiпленої до центральної труби з отворами в її нижнiй частинi. Над центральною трубою розташований трубопровiд для подачi реагента в центральну трубу. Вiдстiйник мiстить патрубок для подачi вхiдної рiдини у верхню частину першого ступеню очистки, створеного перетинкою, патрубок для вiдводу з верхньої частини центральної труби частково просвiтленої i змiшаної з реагентом рiдини i подачi її у верхню частину другого ступеню очистки, створеного корпусом i зовнiшньою перетинкою. Вiдстiйник також обладнаний патрубком для вiдводу осаду i патрубком вiдводу просвiтленої рiдини з камери [4]. Недолiком такого вiдстiйника є те, що такий вузол подачi вхiдної рiдини не дозволяє забезпечити її обертово-поступальний рух при входi у вiдстiйник, що приводить до збiльшення тривалостi осiдання завислих частинок на гвинтовiй поверхнi, таким чином зменшуючи ефективнiсть очистки рiдини. В основу винаходу покладено завдання створити такий вузол подачi вхiдної рiдини, який дозволив би забезпечити її обертово-поступальний рух при входi у вiдстiйник, що сприяє зменшенню тривалостi осiдання завислих речовин i пiдвищенню ефективностi їх локалiзацiї на гвинтовiй поверхнi, i за рахунок цього пiдвищити ефективнiсть очистки рiдини. Поставленi завдання досягаються тим, що у вiдстiйнику з вертикальним цилiндричним корпусом, встановленим у нього осаджувальним елементом, виконаним у виглядi гвинтової перетинки, прикрiпленої до центральної труби з отвором у нижнiй частинi, забезпеченому трубопроводами для подачi вхiдної рiдини та вiдводу просвiтленої рiдини та осаду, трубопровiд подачi вхiдної рiдини пiд'єднаний тангенцiально до верхньої цилiндричної частини вiдстiйника по напрямку гвинтової лiнiї за її початком. Порiвняльний аналiз з прототипом дозволяє зробити висновок, що вiдстiйник, який заявляється, вiдрiзняється вiд вiдомого пристрою наступною ознакою: трубопровiд подачi вхiдної рiдини пiд'єднаний тангенцiально до верхньої частини корпуса до напрямку виткiв гвинтової перетинки за верхньою її крайкою. Таким чином, технiчне рiшення, що заявляється, вiдповiдає критерiю "новизна". Застосування вузла тангенцiальної подачi вхiдної рiдини приведе до створення обертовопоступального руху вже на початку гвинтової перетинки, що сприяє зростанню ефективностi локалiзацiї завислих частин i зменшенню тривалостi їх осiдання. Використання вузла тангенцiальної подачi вхiдної рiдини у вiдстiйнику, що заявляється, дозволяє пiдвищити ефективнiсть очистки рiдини, так як при такому технiчному рiшеннi вiдцентрова i гравiтацiйна сили будуть сприяти видаленню осаду. На фiг. 1 показаний вiдстiйник, розрiз; на фiг. 2 – план вiдстiйника. Вiдстiйник складається з вертикального цилiндричного корпусу 1, який забезпечений у верхнiй частинi трубопроводом подачi вхiдної рiдини 2, розташованим тангенцiйно до верхньої частини корпуса 1, з конусоподiбної кришки 3 i трубопроводу вiдводу осаду 4, розташованих в нижнiй частинi вiдстiйника, з осаджувального елемента, виконаного у виглядi гвинтової перетинки 5 iз зазором до корпуса, жорстко закрiпленої на центральнiй трубi 6, з отвором в її нижнiй частинi 7 i трубопроводом вiдводу освiтленої рiдини 8 в її верхнiй частинi. Вiдстiйник працює наступним чином. Вхiдна рiдина по патрубку 2 надходить у верхню частину вiдстiйника за початок гвинтової перетинки 5 по напрямку її виткiв. Набуваючи обертово-поступального руху завдяки тангенцiйнiй подачi i гвинтовiй перетинцi 5, рiдина направляється вниз. Частинки завису осiдають на поверхню гвинтової перетинки 5, направляються з потоком рiдини вздовж неї, одночасно пiд дiєю вiдцентрової сили рухаючись вiд центру до периферiї гвинтової перетинки 5, сповзають вниз до конусоподiбної кришки 3, при цьому частина локалiзованих завислих речовин звалюється з гвинтової поверхнi i також направляється до конусоподiбної кришки 3. По мiрi накопичення осад по патрубку 4 вiдводиться на обробку. Освiтлена вода через нижнiй отвiр 7, центральну трубу 6, патрубок 8 направляється до споживача (на подальшу обробку). Запропонований вiдстiйник дозволяє пiдвищити ефективнiсть очистки рiдин за рахунок того, що рiдина вже на входi набуває обертово-поступального руху, що в свою чергу сприяє ефективностi локалiзацiї завислих речовин. 2 20162 Фiг. 1 Фiг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
