Тонкошаровий відстійник

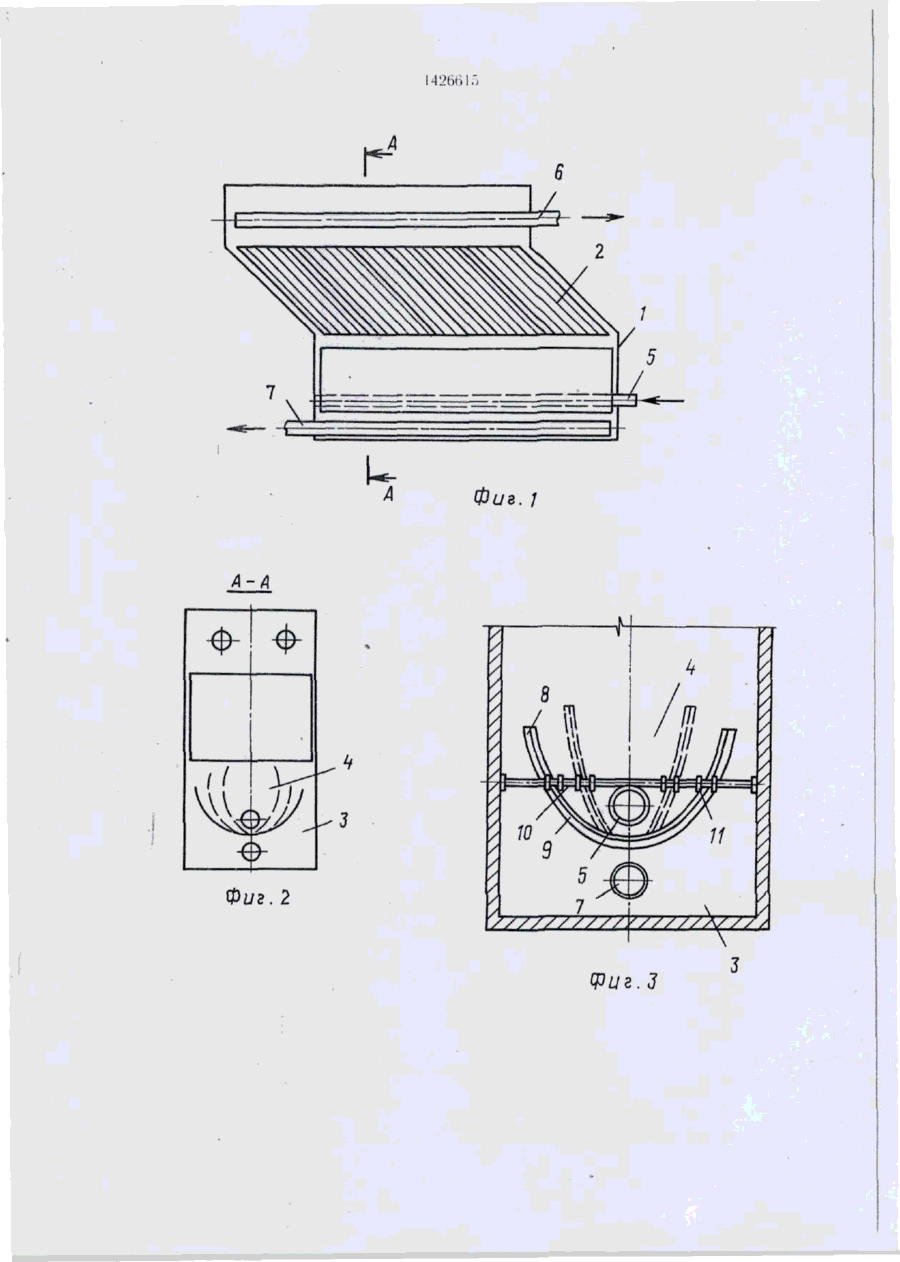

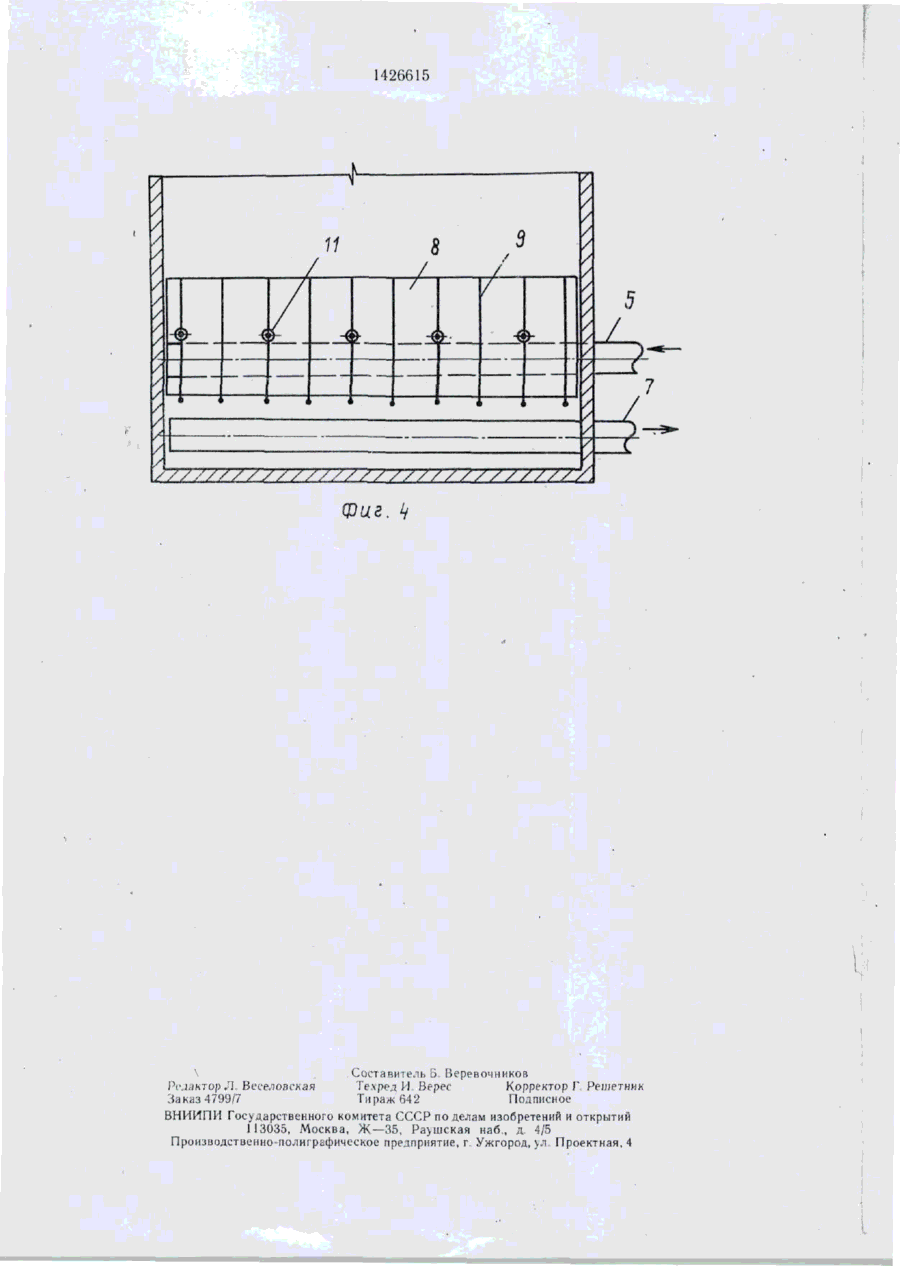

Изобретение относится к технологии очистки природных и сточных вод и может быть использовано на очистных сооружениях, составной частью которых являются отстойники. Цель изобретения состоит в повышении качества очистки и расширении функциональных возможностей отстойника. Отстойник состоит из корпуса, камеры осветления, образованной пакетами наклонных пластин, камеры уплотнения осадка, камеры хлопьеобразования (КХ), перфорированных трубопроводов подачи исходной воды, трубопроводов отвода очищенной воды, удаления осадка. КХ выполнена в виде желоба с ребрами жесткости и снабжена закрепленными в корпусе направляющими (Н) с зажимами, при этом стенки желоба выполнены из полиэтилена и установлены с возможностью перемещения Н. Предложенное выполнение КХ позволяет регулировать геометрические размеры поперечного сечения КХ в зависимости от качественно-количественных характеристик веществ, загрязняющих очищаемую воду. 1 з. п. ф-лы, 4 ил. ел -•PTOMK ' 1426615 1 Изобретение относится к технологии ценный осадок выводится из отстойника по очистки природных и сточных вод и может трубопроводу 7. быть использовано на очистных сооружеПри снижении количества загрязняющих ниях, составной частью которых являются веществ в исходной воде оптимальные услоотстойники или осветлители. , вия хлопьеобразования сохраняются, если Целью изобретения является повышение ^ вода будет двигаться в большем объеме камеры, т. е. уменьшится скорость восходящего качества очистки и расширение функциопотока и увеличится время пребывания воды нальных возможностей отстойника. в камере. Одновременно может быть уменьНа фиг. 1 изображен отстойник, продольшен объем камеры накопления и уплотнения ный разрез; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — камера хлопьеобразования, по- W осадка. перечный разрез; на фиг. 4 — то же, продольИзменение объема камер хлопьеобразованый разрез. ния, накопления и уплотнения осадка достигается перемещением полиэтиленового лисОтстойник состоит из корпуса I, камеры 2 та 8 вдоль направляющих 10 (изменением осветления, образованной пакетами наклонугла наклона стенок) с фиксацией в нужном ных пластин, камеры 3 уплотнения осадка, камеры 4 хлопьеобразования, перфориро- 15 положении зажимами 11. Таким образом поперечное сечение камеры хлопьеобразоваванных трубопроводов 5 подачи исходной ния может уменьшаться или увеличиваться воды, 6 отвода очищенной воды, 7 удаления в зависимости от загрязнения исходной воды осадка. Камера хлопьеобразования 4 образована Предлагаемый отстойник обеспечивает изогнутым полиэтиленовым листом 8 с реб- 20 эффективную очистку природных и сточных рами жесткости 9, который удерживается вод за счет создания оптимальных условий в заданном положении направляющими 10 хлопьеобразования путем регулирования с фиксирующими зажимами 11. Направляюразмеров поперечного сечения камеры хлопьщие 10 жестко закреплены в корпусе отстойеобразования. ника 1. Отстойник работает следующим образом. 25 Формула изобретения Исходная вода, обработанная коагулянтом (флокулянтом), по трубопроводу 5 по1. Тонкослойный отстойник, включающий ступает в камеру 4 хлопьеобразования, где корпус с размещенными в нем камерой осветпроисходит агломерация загрязняющих веления, образованной пакетами наклонных ществ и образуется слой взвешенного осадка. Затем вода поступает в камеру 2 осветления, 30 пластин, камерой уплотнения осадка, камерой хлопьеобразования, перфорированными в которой происходит интенсивное отделение трубопроводами подачи исходной воды, отзагрязняющих веществ за счет малой высовода очищенной воды и осадка, отличаюты пространства между пластинами и ламищийся тем, что, с целью повышения качества наризации потока. Очищенная вода собиочистки и расширения функциональных возрается с помощью трубопровода 6 и выводится за пределы отстойника. Накопившиеся 3.5 можностей, камера хлопьеобразования выполнена в виде желоба с ребрами жесткости в камере осветления загрязняющие вещества и снабжена закрепленными в корпусе наопускаются по наклонным пластинам в нижправляющими с зажимами, при этом стенки нюю часть камеры осветления, оттесняются желоба установлены с возможностью переза счет разности скорости по сечению отстойника к стенкам и затем попадают в камеру 3 40 мещения вдоль направляющих. уплотнения осадка. В эту же камеру удаляет2. Отстойник по п. 1, отличающийся тем, ся избыток слоя взвешенного осадка. Уплотчто желоб выполнен из полиэтилена. 14266 і;" иг. J А~А її Фиг. 2 Фиг.З 1426615 7 / / / / / / / / / 11 JL. I / / / / / 7 / / / / 7 Фиг, \ Составитель Б Веревочников Редактор Л Веселовская Техред И Bepet' Корректор Г Решетник Заказ 4799/7 Тираж 642 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Ра>шская наб., д 4/5 Производственно-полиграфическое предприятие, г Ужгород, \л Проектная, 4
