Відстійник

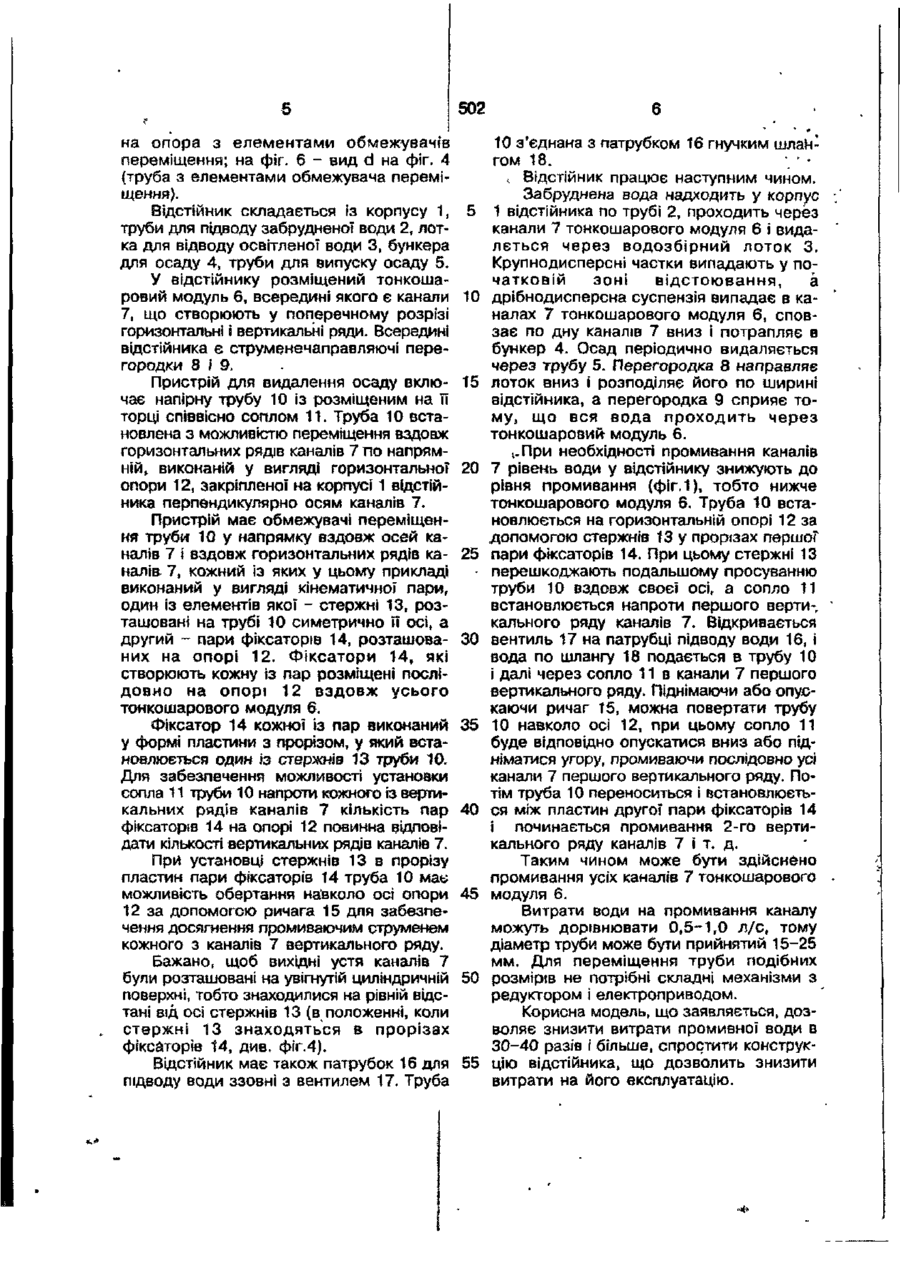

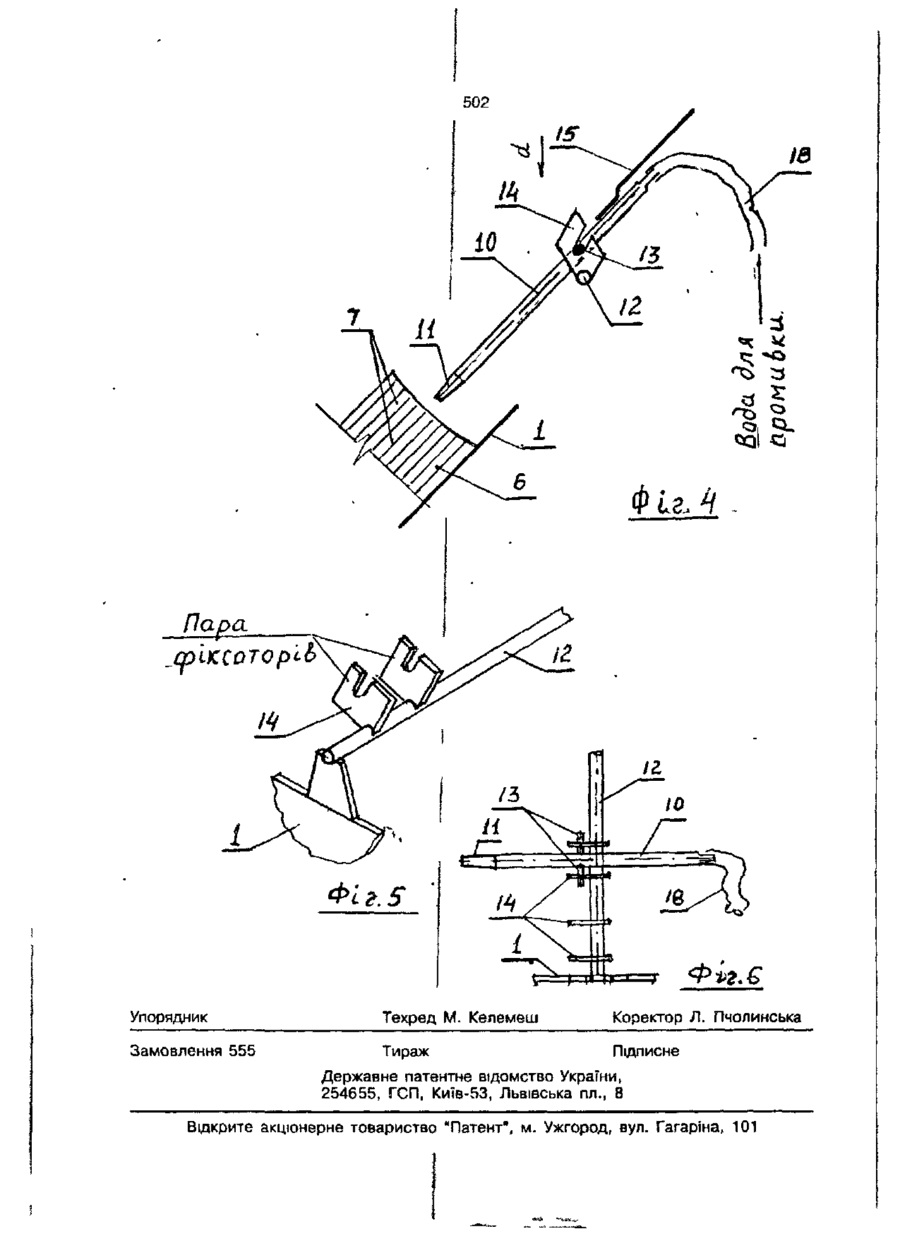

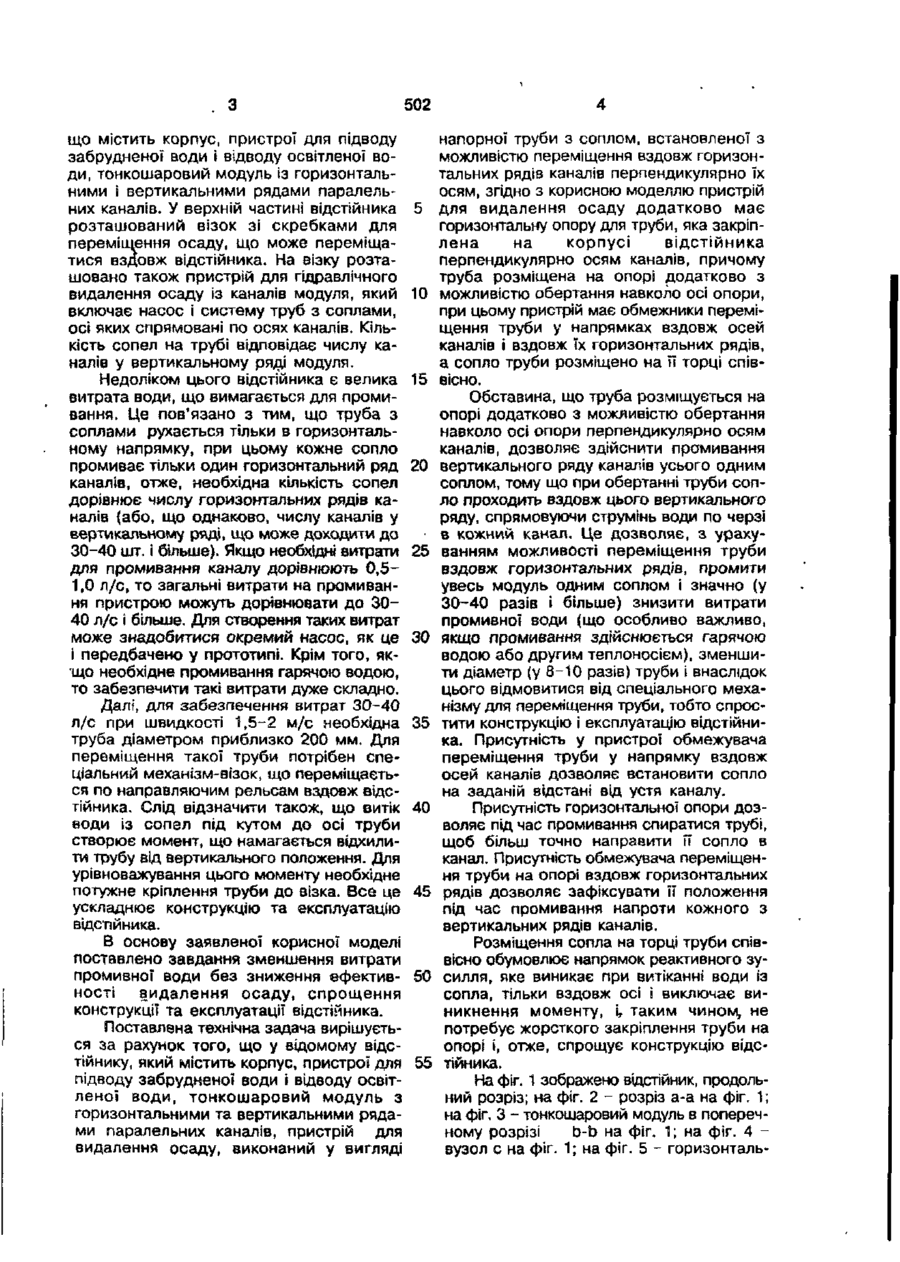

УКРАЇНА 09) 502 и (51)6 С 02 F 1/52; В 01 Р 21/00 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС Д О ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ВІДСТІЙНИК (21) 99095075/К (22) 14.09.99 (24) 28.02.2000 (24) 28.02.2000. Бюл. №1 (71) Ровенський Олександр Іванович, Епштейн Семен Йосипович, Остапчук Віктор Миколайович, Лобойко Леонід Михайлович, Куденко Ігор Олексійович, Шестаков Володимир Миколайович, Бєлоусова Галина Сергіївна (73) Науково-виробнича фірма "Технологія* (57) Відстійник, який включає корпус, пристрої для підводу забрудненої води і відводу освітленої води, тонкошаровий модуль з горизонтальними та вертикальними рядами паралельних каналів, пристрій для видалення осаду, виконаний у вигляді напірної труби з соплом, встановленої з можливістю переміщення вздовж горизонтальних рядів каналів перпендикулярно їх осям, який в і д р і з н я є т ь с я тим, що пристрій для видалення осаду додатково має горизонтальну опору для труби, яка закріплена на корпусі відстійника перпендикулярно осям каналів, причому труба розміщується на опорі додатково з можливістю обертання навколо осі опори,при цьому пристрій має обмежники переміщення труби у напрямках вздовж осей каналів і вздовж їх горизонтальних рядів, а сопло труби розміщено на її торці співвісно. Корисна модель, що заявляється, відноситься до пристроїв для очистки води і може бути використана для очистки стічних вод в металургійній, машинобудівній, нафтовій промисловості, на автомобільному і залізничному транспорті. Відомі ПОЛИЧНІ ВІДСТІЙНИКИ, ЯКІ включають корпус, пристрої для ПІДВОДУ забрудненої води і відводу освітленої води, поличні модулі з похилих пластин, розташованих на малій відстані одна від одної з різноманітними пристроями для видалення осаду з пластин. Найбільш простим засобом видалення осаду є гідравлічний. Відомий вертикальний тонкошаровий відстійник (Авт. св. СРСР № 117908, кл. В 01 D 21/00, 1975), який містить корпус з блоком похилих полиць, камери збору легкої та важної фракцій, розташовані відповідно у верхній та нижній частині корпусу, патрубок підводу вихідної суспензії, перфоровані труби та решітки з бокових торців похилих полиць. При необхідності змиву осаду вода подається по перфорованих трубах, проходить через решітки в простір між полиць і змиває осад, що накопичився. Такий засіб промивання у відомому пристрої потребує великих витрат води, тому що одночасно промивається увесь ВІДСТІЙНИК. Цей засіб промивання (збоку ПОЛИЦІ) ефективний тільки при незначній її ширині. Найбільш близьким до заявлюваної корисної моделі є відстійник за Авт. св. СРСР № 936586, кл. С 02 F 1/52, 1978, с > О К) 502 що містить корпус, пристрої для підводу забрудненої води і відводу освітленої води, тонкошаровий модуль із горизонтальними і вертикальними рядами паралельних каналів. У верхній частині відстійника розташований візок зі скребками для переміщення осаду, що може переміщатися вздовж відстійника. На візку розташовано також пристрій для гідравлічного видалення осаду із каналів модуля, який включає насос і систему труб з соплами, осі яких спрямовані по осях каналів. Кількість сопел на трубі відповідає числу каналів у вертикальному ряді модуля. Недоліком цього відстійника є велика витрата води, що вимагається для промивання. Це пов'язано з тим, що труба з соплами рухається тільки в горизонтальному напрямку, при цьому кожне сопло промиває тільки один горизонтальний ряд каналів, отже, необхідна кількість сопел дорівнює числу горизонтальних рядів каналів (або, що однаково, числу каналів у вертикальному ряді, що може доходити до 30-40 шт. і більше). Якщо необхідні витрати для промивання каналу дорівнюють 0,51,0 л/с, то загальні витрати на промивання пристрою можуть дорівнювати до 3040 л/с І більше. Для створення таких витрат може знадобитися окремий насос, як це і передбачено у прототипі. Крім того, якщо необхідне промивання гарячою водою, то забезпечити такі витрати дуже складно. Далі, для забезпечення витрат 30-40 л/с при швидкості 1,5-2 м/с необхідна труба діаметром приблизко 200 мм. Для переміщення такої труби потрібен спеціальний механізм-візок, що переміщається по направляючим рельсам вздовж відстійника. Слід відзначити також, що витік води із сопел під кутом до осі труби створює момент, що намагається відхилити трубу від вертикального положення. Для урівноважування цього моменту необхідне потужне кріплення труби до візка. Все це ускладнює конструкцію та експлуатацію відстійника. В основу заявленої корисної моделі поставлено завдання зменшення витрати промивної води без зниження ефективності видалення осаду, спрощення конструкції та експлуатації відстійника. Поставлена технічна задача вирішується за рахунок того, що у відомому відстійнику, який містить корпус, пристрої для підводу забрудненої води і відводу освітленої води, тонкошаровий модуль з горизонтальними та вертикальними рядами паралельних каналів, пристрій для видалення осаду, виконаний у вигляді 5 10 15 20 25 ЗО 35 40 45 50 55 напорної труби з соплом, встановленої з можливістю переміщення вздовж горизонтальних рядів каналів перпендикулярно їх осям, згідно з корисною моделлю пристрій для видалення осаду додатково має горизонтальну опору для труби, яка закріплена на корпусі відстійника перпендикулярно осям каналів, причому труба розміщена на опорі додатково з можливістю обертання навколо осі опори, при цьому пристрій має обмежники переміщення труби у напрямках вздовж осей каналів і вздовж їх горизонтальних рядів, а сопло труби розміщено на її торці співвісно. Обставина, що труба розміщується на опорі додатково з можливістю обертання навколо осі опори перпендикулярно осям каналів, дозволяє здійснити промивання вертикального ряду каналів усього одним соплом, тому що при обертанні труби сопло проходить вздовж цього вертикального ряду, спрямовуючи струмінь води по черзі в кожний канал. Це дозволяє, з урахуванням можливості переміщення труби вздовж горизонтальних рядів, промити увесь модуль одним соплом і значно (у 30-40 разів і більше) знизити витрати промивної води (що особливо важливо, якщо промивання здійснюється гарячою водою або другим теплоносієм), зменшити діаметр (у 8-10 разів) труби і внаслідок цього відмовитися від спеціального механізму для переміщення труби, тобто спростити конструкцію і експлуатацію відстійника. Присутність у пристрої обмежувача переміщення труби у напрямку вздовж осей каналів дозволяє встановити сопло на заданій відстані від устя каналу. Присутність горизонтальної опори дозволяє під час промивання спиратися трубі, щоб більш точно направити її сопло в канал. Присутність обмежувача переміщення труби на опорі вздовж горизонтальних рядів дозволяє зафіксувати її положення під час промивання напроти кожного з вертикальних рядів каналів. Розміщення сопла на торці труби співвісно обумовлює напрямок реактивного зусилля, яке виникає при витіканні води із сопла, тільки вздовж осі і виключає виникнення моменту, і, таким чином, не потребує жорсткого закріплення труби на опорі і, отже, спрощує конструкцію відстійника. На фіг. 1 зображено відстійник, продольний розріз; на фіг. 2 - розріз а-а на фіг. 1; на фіг. З - тонкошаровий модуль в поперечному розрізі b-b на фіг. 1; на фіг. 4 вузол с на фіг. 1; на фіг. 5 - горизонталь 502 на опора з елементами обмежувачів переміщення; на фіг. 6 - вид d на фіг, 4 (труба з елементами обмежувача переміщення). Відстійник складається із корпусу 1, труби для підводу забруднено? води 2, лотка для відводу освітленої води 3, бункера для осаду 4, труби для випуску осаду 5. У відстійнику розміщений тонкошаровий модуль 6, всередині якого є канали 7, що створюють у поперечному розрізі горизонтальні і вертикальні ряди. Всередині відстійника є струменечаправляючі перегородки 8 » 9 . Пристрій для видалення осаду включає напірну трубу 10 із розміщеним на її торці співвісно соплом 11. Труба 10 встановлена з можливістю переміщення вздовж горизонтальних рядів каналів 7 по напрямній, виконаній у вигляді горизонтальної опори 12, закріпленої на корпусі 1 відстійника перпендикулярно осям каналів 7. Пристрій має обмежувачі переміщення труби 10 у напрямку вздовж осей каналів 7 і вздовж горизонтальних рядів каналів 7, кожний із яких у цьому прикладі виконаний у вигляді кінематичної пари, один із елементів якої - стержні 13, розташовані на трубі 10 симетрично її осі, а другий - пари фіксаторів 14, розташованих на опорі 12. Фіксатори 14, які створюють кожну із пар розміщені послідовно на опорі 12 вздовж усього тонкошарового модуля 6. Фіксатор 14 кожної із пар виконаний у формі пластини з прорізом, у який встановлюється один із стержнів 13 труби 10. Для забезпечення можливості установки сопла 11 труби 10 напроти кожного із вертикальних рядів каналів 7 кількість пар фіксаторів 14 на опорі 12 повинна відповідати кількості вертикальних рядів каналів 7. Прй установці стержнів 13 в прорізу пластин пари фіксаторів 14 труба 10 мак можливість обертання навколо осі опори 12 за допомогою ричага 15 для забезпечення досягнення промиваючим струменем кожного з каналів 7 вертикального ряду. Бажано, щоб вихідні устя каналів 7 були розташовані на увігнутій циліндричній поверхні, тобто знаходилися на рівній відстані від осі стержнів 13 (в положенні, коли стержні 13 знаходяться в прорізах фіксаторів 14, див. фіг.4). Відстійник має також патрубок 16 для підводу води ззовні з вентилем 17. Труба 10 з'єднана з патрубком 16 гнучким шлангом 18. , Відстійник працює наступним чином. Забруднена вода надходить у корпус 5 1 відстійника по трубі 2, проходить через канали 7 тонкошарового модуля 6 і видалється через водозбірний лоток 3. Крупнодисперсні частки випадають у початковій зоні відстоювання, а 10 дрібнодисперсна суспензія випадає в каналах 7 тонкошарового модуля 6, сповзає по дну каналів 7 вниз і потрапляє в бункер 4. Осад періодично видаляється через трубу 5. Перегородка 8 направляє 15 лоток вниз і розподіляє його по ширині відстійника, а перегородка 9 сприяє тому, що вся вода проходить через тонкошаровий модуль 6. і. При необхідності промивання каналів 20 7 рівень води у відстійнику знижують до рівня промивання (фіг.1), тобто нижче тонкошарового модуля 6. Труба 10 встановлюється на горизонтальній опорі 12 за допомогою стержнів 13 у прорізах першоГ 25 пари фіксаторів 14. При цьому стержні 13 • перешкоджають подальшому просуванню труби 10 вздовж своєї осі, а сопло 11 встановлюється напроти першого вертикального ряду каналів 7. Відкривається ЗО вентиль 17 на патрубці підводу води 16, і вода по шлангу 18 подається в трубу 10 і далі через сопло 11 в канали 7 першого вертикального ряду. Піднімаючи або опускаючи ричаг 15, можна повертати трубу 35 10 навколо осі 12, при цьому сопло 11 буде відповідно опускатися вниз або підніматися угору, промиваючи послідовно усі канали 7 першого вертикального ряду. Потім труба 10 переноситься і встановлюєть40 ся між пластин другої пари фіксаторів 14 і починається промивання 2-го вертикального ряду каналів 7 і т. д. Таким чином може бути здійснено промивання усіх каналів 7 тонкошарового 45 модуля 6. Витрати води на промивання каналу можуть дорівнювати 0,5-1,0 п/с, тому діаметр труби може бути прийнятий 15-25 мм. Для переміщення труби подібних 50 розмірів не потрібні складні механізми з редуктором і електроприводом. Корисна модель, що заявляється, дозволяє знизити витрати промивної води в 30-40 разів і більше, спростити конструк55 цію відстійника, що дозволить знизити витрати на Його експлуатацію. 5> v_ і ОНО шоъд лп£ _. ptfa'wdvy л/?/ __ 502 їв Пар а Упорядник Замовлення 555 Техред М. Келемеш Коректор Л. Пчолинська Підписне Тираж Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
