Ланцюг конвеєрний

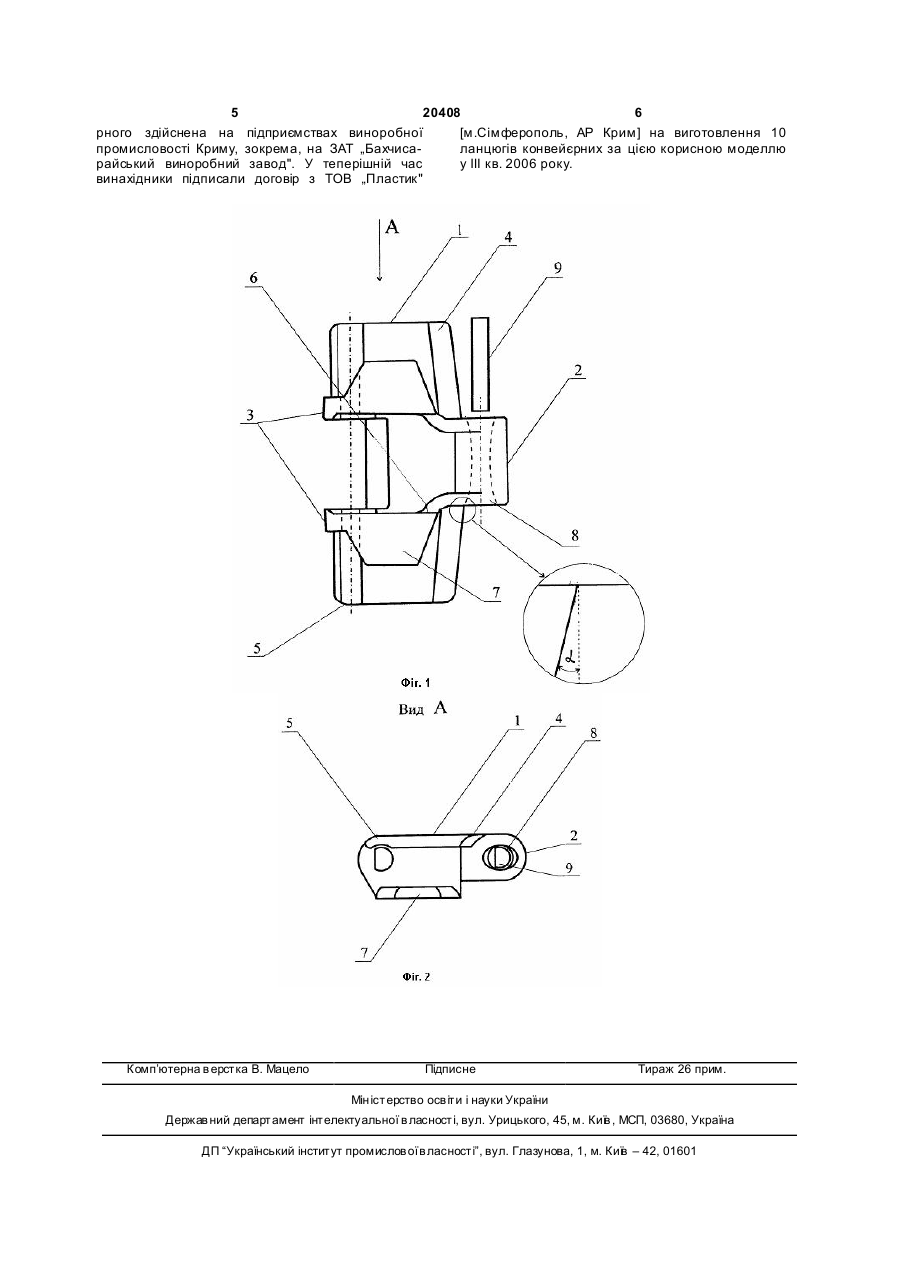

1. Ланцюг конвеєрний, який містить з'єднані ланки ідентичної прямокутної форми, кожна ланка виконана з внутрішньою і зовнішньою боковими поверхнями, з двома торцевими поверхнями, причому з одного торця виконана одна широка провушина з наскрізним отвором, а з другого торця ві вузькі провушини з наскрізними отворами, з'єднаними між собою шарнірно пальцями з відповідними торцевими поверхнями сусідніх примикаючих ланок, який відрізняється тим, що ланки виконані 3 20408 4 пальці шарнірів обладнані втулками, вільно оберпроцес встановлення ланцюга. таючись на них. Корисна модель ілюструється графічним маНедоліками існуючої корисної моделі за найтеріалом, де на Фіг.1 зображено конструкцію заближчий аналогом є велика погонна вага несучого пропонованої ланки ланцюга конвейерного з виполотна конвейєру та велика собівартість придом А, на Фіг.2 - вид А (вигляд збоку) ланки строю за рахунок виконання ланцюгу з металу, ланцюга конвейерного на Фіг.1. неможливість здійснювати рух по криволінійним Ланцюг конвейєрний (див. Фіг.1) містить ланку траєкторіям в горизонтальній площині в дуже ма1 з широкою провушиною 2 та з вузькими провулих приміщеннях, трудоємність процесу встановшинами 3, плечі 4, що виконані з нахилом під кулення ланцюга за рахунок вставляння пальців в том (що зазначено у ремарці на Фіг.1) з обох боків отвори. провушини 2 ланки 1, кульові заглиблення 5, з В основу корисної моделі поставлена задача обох боків провушин 3 внутрішньої поверхні ланки створення конструкції ланцюга конвеєрного з ви1, несучий елемент ланки 1, що виконано як упорні сокими показниками, тобто знизити погонну вагу ребра 6 з опорними крильцями 7 під прямим кунесучого полотна конвейєру та зменшити собівартом, та овалоподібний наскрізний отвір 8 провутість виробу, забезпечити можливість здійснювати шини 2 ланки 1 та палець 9, що виконано у вигляді рух по криволінійним траєкторіям в горизонтальній півкола у перетині (див. Фіг.2). площині в дуже малих приміщеннях, полегшити Запропонований ланцюг конвейєрний встанопроцес встановлення ланцюга. влюється наступним чином: Поставлена задача вирішується тим, що ланПластмасова ланка 1 провушиною 2 вставляцюг конвеєрний, який містить з'єднані ланки іденється в простір між провушинами 3 сусідньої ланки тичної прямокутної форми, де кожна ланка виколанцюга, на ложементі 5 якої вже знаходиться нана з внутрішньою і зовнішньою боковими палець 9, який по направляючий проходить вільно поверхнями, з двома торцевими поверхнями, прикрізь отвір 8 провушини 2 і з натягом крізь отвори, чому з одного торця одна широка провушина з що виконані у вигляді півкола провушин 3, з'єднунаскрізним отвором, а з другого торця дві вузькі ючи обидві ланки ланцюга і так далі. Палець 9 провушини з наскрізними отворами з'єднаними між нерухомо вставляється в провушини 3, а р ухаєтьсобою шарнірно пальцями з відповідними торцеся тільки в отворі 8 провушини 2. Кут нахилу плевими поверхнями сусідніх примикаючих ланок, чів 4 дозволяє координувати бажаний радіус повозгідно корисної моделі ланку виконано з інженерроту ланцюга у будь-яких приміщеннях. Це ної пластмаси, кожна ланка оснащена несучим досягається розрахунковим способом. елементом, що розташовано на внутрішній боковій Конвейєр працює таким чином: поверхні кожної ланки ланцюга і виконано як упорПри включенні привода ведуча зірочка почині ребра з опорними крильцями як одне ціле під нає робити обертальний рух і своїми зубцями, що прямим кутом, а з торця, де широка провушина розташовано по центру колеса входити в простір, плечі прямокутника з обох боків виконані з нахиотриманий між упорними ребрами 6 і провушиною лом, отвір широкої провушини виконано овалопо2 та впираючись опорними крильцями 7 вантажодібним у перетині, а вузькі провушини і палець несучого елементу ланки 1 в поверхню колеса, що виконані у вигляді півкола у перетині. Згідно коризнаходиться поза зубцями, підтримуючи ланцюг сної моделі з торця, де одна провушина плечі від прогрібання, починають обертатись разом з прямокутника виконані з нахилом під кутом у 6°. ведучою зірочкою за допомогою плечів 4 і провуЗгідно корисної моделі з обох боків вузьких прошини 2, утворюючи при цьому зубчасте зачепленвушин кожної ланки на внутрішньої поверхні виконя, що і приводить до руху всього конвейєру в цінано кульові заглиблення у вигляді ложементів лому по криволінійним траєкторіям в для пальців. горизонтальній площині в будь яких малих приміМіж сукупністю суттєви х ознак корисної моделі щеннях. і технічним результатом, що досягається, існує У випадку утворення бою скла він випадає такий причинно-наслідковий зв'язок: виконання вниз через простір отриманий між нахиленим плекожної ланки конвейєру з інженерної пластмаси чем та сусідньою ланкою. Таким чином виключадозволить знизити погонну вагу несучого полотна ється попадання його в механізм приводного приконвейєру та зменшити собівартість виробу за строю і заклинювання його. рахунок економії металу, забезпечення кожної Технічний результат полягає в наступному: ланки несучим елементом, що розташовано на - зменшуються витрати металу на виготовленвнутрішній боковій поверхні кожної ланки ланцюга ня ланцюга до 100% ; і виконання їх як упорні ребра з опорними криль- знижується собівартість саме ланцюга і концями як одне ціле під прямим кутом, виконання з вейєру в цілому; торця, де широка провушина плечів прямокутника - знижується погонна вага несучого полотна з обох боків з нахилом, та виконання отвору широланцюга; кої провуиини овалоподібним у перетині, а вузьких - зменшуються витрати електроенергії на припровушин і пальця у вигляді півкола у перетині від конвейєру; дозволить забезпечити можливість здійснювати - забезпечується можливість здійснювати рух рух по криволінійним траєкторіям в горизонтальній по криволінійним траєкторіям в горизонтальній площині в дуже малих приміщеннях. Виконання площині в будь яких малих приміщеннях; шарових поглиблень у вигляді ложементів для - поліпшується технологічний процес встановпальців з обох боків вузьких провушин кожної ланлення ланцюга. ки на внутрішньої поверхні дозволить полегшити Апробація запропонованого ланцюга конвейе 5 20408 6 рного здійснена на підприємствах виноробної [м.Сімферополь, АР Крим] на виготовлення 10 промисловості Криму, зокрема, на ЗАТ „Бахчисаланцюгів конвейєрних за цією корисною моделлю райський виноробний завод". У теперішній час у III кв. 2006 року. винахідники підписали договір з ТОВ „Пластик" Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
