Одночерв’ячний прес для переробки термопластів

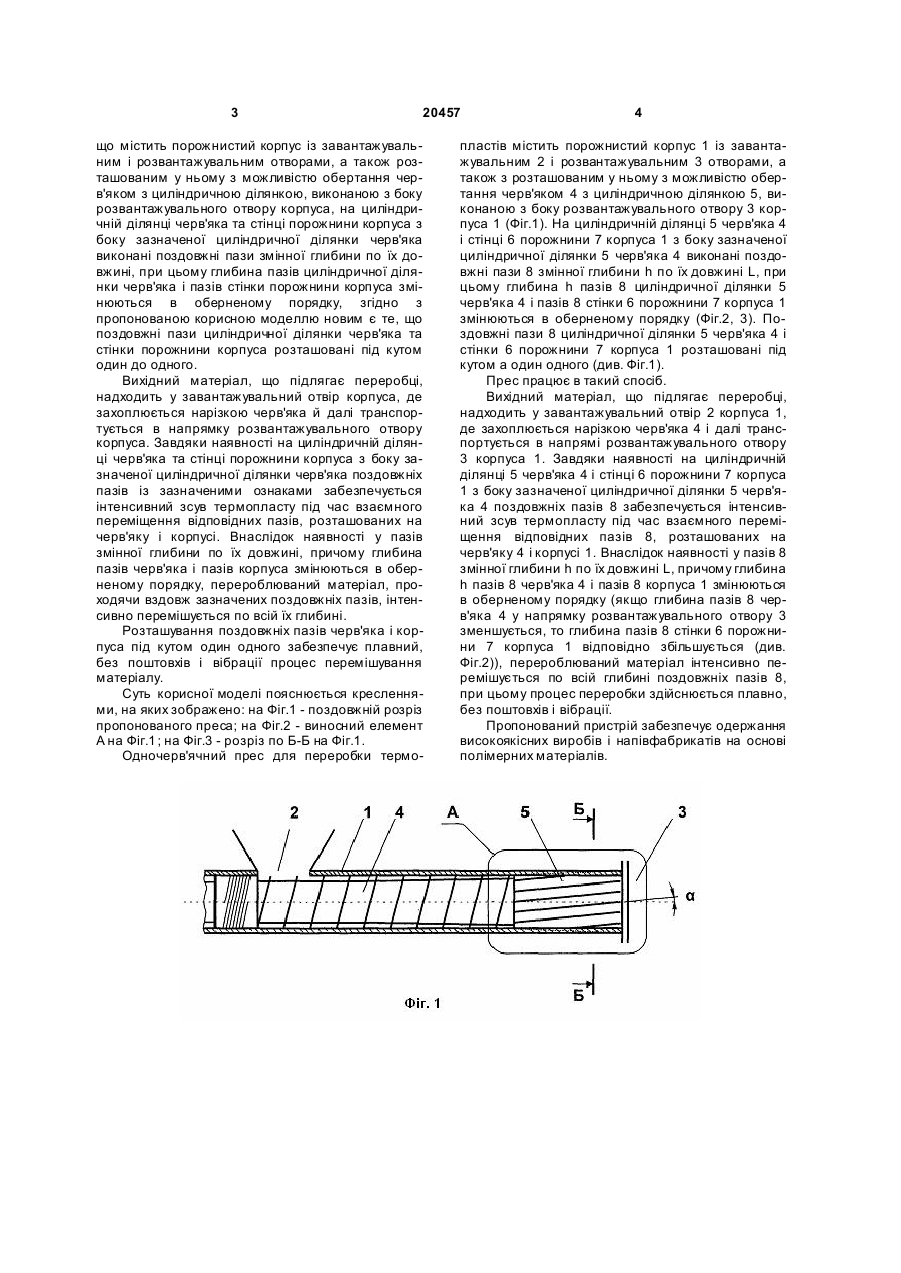

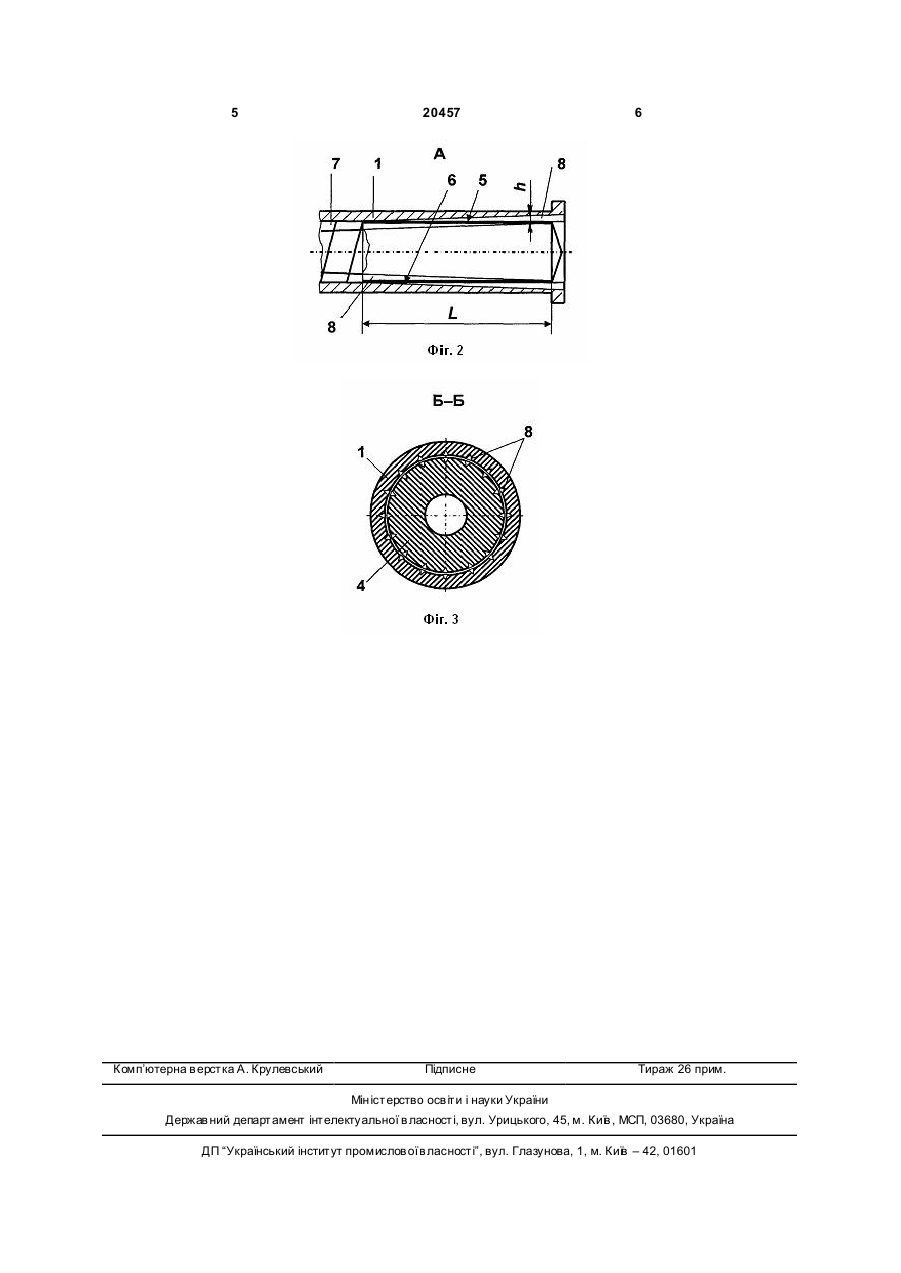

Одночерв'ячний прес для переробки термопластів, що містить порожнистий корпус із завантажувальним і розвантажувальним отворами, а 3 20457 що містить порожнистий корпус із завантажувальним і розвантажувальним отворами, а також розташованим у ньому з можливістю обертання черв'яком з циліндричною ділянкою, виконаною з боку розвантажувального отвору корпуса, на циліндричній ділянці черв'яка та стінці порожнини корпуса з боку зазначеної циліндричної ділянки черв'яка виконані поздовжні пази змінної глибини по їх довжині, при цьому глибина пазів циліндричної ділянки черв'яка і пазів стінки порожнини корпуса змінюються в оберненому порядку, згідно з пропонованою корисною моделлю новим є те, що поздовжні пази циліндричної ділянки черв'яка та стінки порожнини корпуса розташовані під кутом один до одного. Вихідний матеріал, що підлягає переробці, надходить у завантажувальний отвір корпуса, де захоплюється нарізкою черв'яка й далі транспортується в напрямку розвантажувального отвору корпуса. Завдяки наявності на циліндричній ділянці черв'яка та стінці порожнини корпуса з боку зазначеної циліндричної ділянки черв'яка поздовжніх пазів із зазначеними ознаками забезпечується інтенсивний зсув термопласту під час взаємного переміщення відповідних пазів, розташованих на черв'яку і корпусі. Внаслідок наявності у пазів змінної глибини по їх довжині, причому глибина пазів черв'яка і пазів корпуса змінюються в оберненому порядку, перероблюваний матеріал, проходячи вздовж зазначених поздовжніх пазів, інтенсивно перемішується по всій їх глибині. Розташування поздовжніх пазів черв'яка і корпуса під кутом один одного забезпечує плавний, без поштовхів і вібрації процес перемішування матеріалу. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз пропонованого преса; на Фіг.2 - виносний елемент А на Фіг.1 ; на Фіг.3 - розріз по Б-Б на Фіг.1. Одночерв'ячний прес для переробки термо 4 пластів містить порожнистий корпус 1 із завантажувальним 2 і розвантажувальним 3 отворами, а також з розташованим у ньому з можливістю обертання черв'яком 4 з циліндричною ділянкою 5, виконаною з боку розвантажувального отвору 3 корпуса 1 (Фіг.1). На циліндричній ділянці 5 черв'яка 4 і стінці 6 порожнини 7 корпуса 1 з боку зазначеної циліндричної ділянки 5 черв'яка 4 виконані поздовжні пази 8 змінної глибини h по їх довжині L, при цьому глибина h пазів 8 циліндричної ділянки 5 черв'яка 4 і пазів 8 стінки 6 порожнини 7 корпуса 1 змінюються в оберненому порядку (Фіг.2, 3). Поздовжні пази 8 циліндричної ділянки 5 черв'яка 4 і стінки 6 порожнини 7 корпуса 1 розташовані під кутом а один одного (див. Фіг.1). Прес працює в такий спосіб. Вихідний матеріал, що підлягає переробці, надходить у завантажувальний отвір 2 корпуса 1, де захоплюється нарізкою черв'яка 4 і далі транспортується в напрямі розвантажувального отвору 3 корпуса 1. Завдяки наявності на циліндричній ділянці 5 черв'яка 4 і стінці 6 порожнини 7 корпуса 1 з боку зазначеної циліндричної ділянки 5 черв'яка 4 поздовжніх пазів 8 забезпечується інтенсивний зсув термопласту під час взаємного переміщення відповідних пазів 8, розташованих на черв'яку 4 і корпусі 1. Внаслідок наявності у пазів 8 змінної глибини h по їх довжині L, причому глибина h пазів 8 черв'яка 4 і пазів 8 корпуса 1 змінюються в оберненому порядку (якщо глибина пазів 8 черв'яка 4 у напрямку розвантажувального отвору 3 зменшується, то глибина пазів 8 стінки 6 порожнини 7 корпуса 1 відповідно збільшується (див. Фіг.2)), перероблюваний матеріал інтенсивно перемішується по всій глибині поздовжніх пазів 8, при цьому процес переробки здійснюється плавно, без поштовхів і вібрації. Пропонований пристрій забезпечує одержання високоякісних виробів і напівфабрикатів на основі полімерних матеріалів. 5 Комп’ютерна в ерстка А. Крулевський 20457 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
