Коронувальний електрод
Формула / Реферат
Коронувальний електрод електрофільтра, який містить несучий елемент у вигляді труби з прикріпленими до неї рамами, коронувальні елементи у вигляді загострених стержнів, який відрізняється тим, що стержні розташовано в площині рами зовні, а вістря стержнів розташовано на уявній поверхні, що утворює шестикутну призму.
Текст

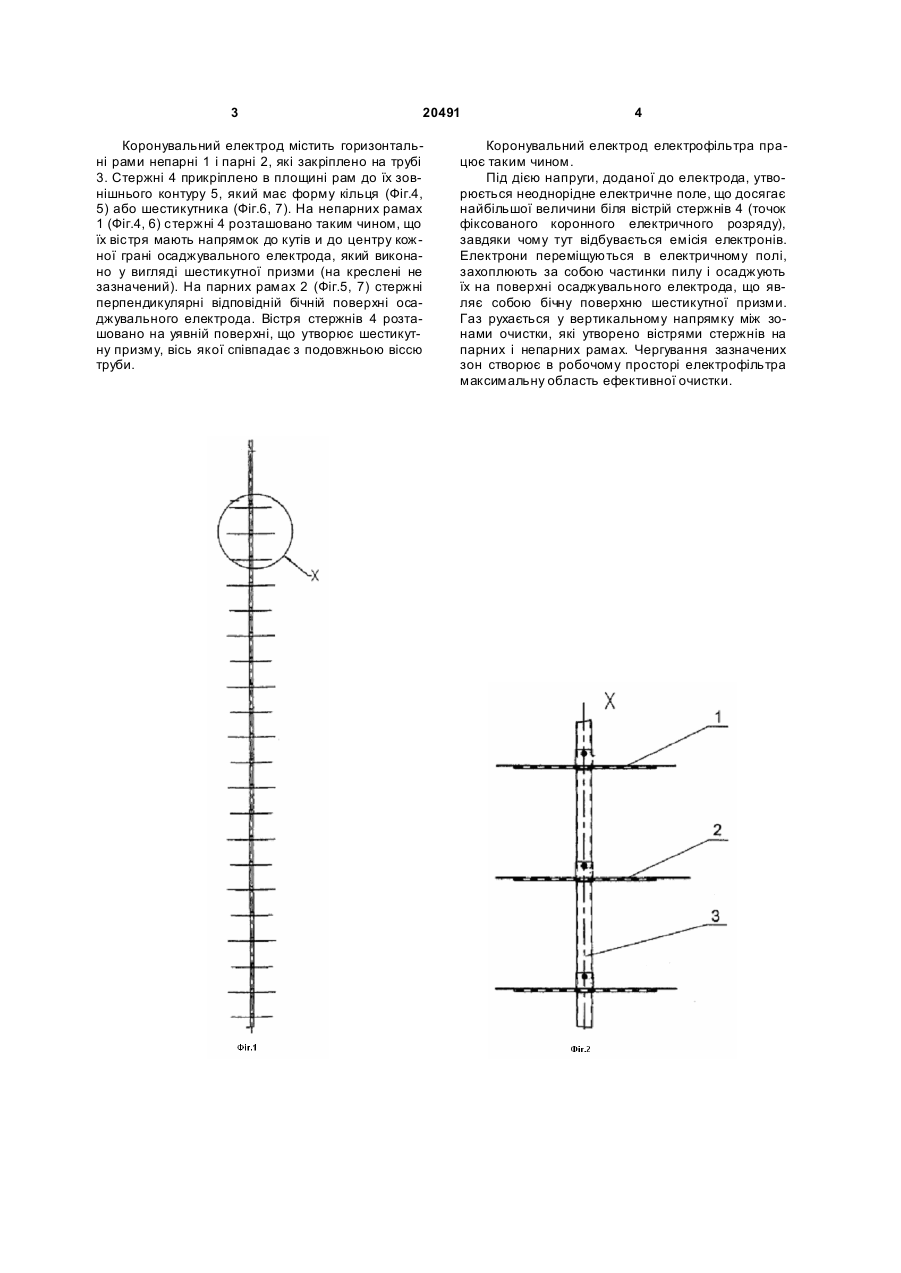

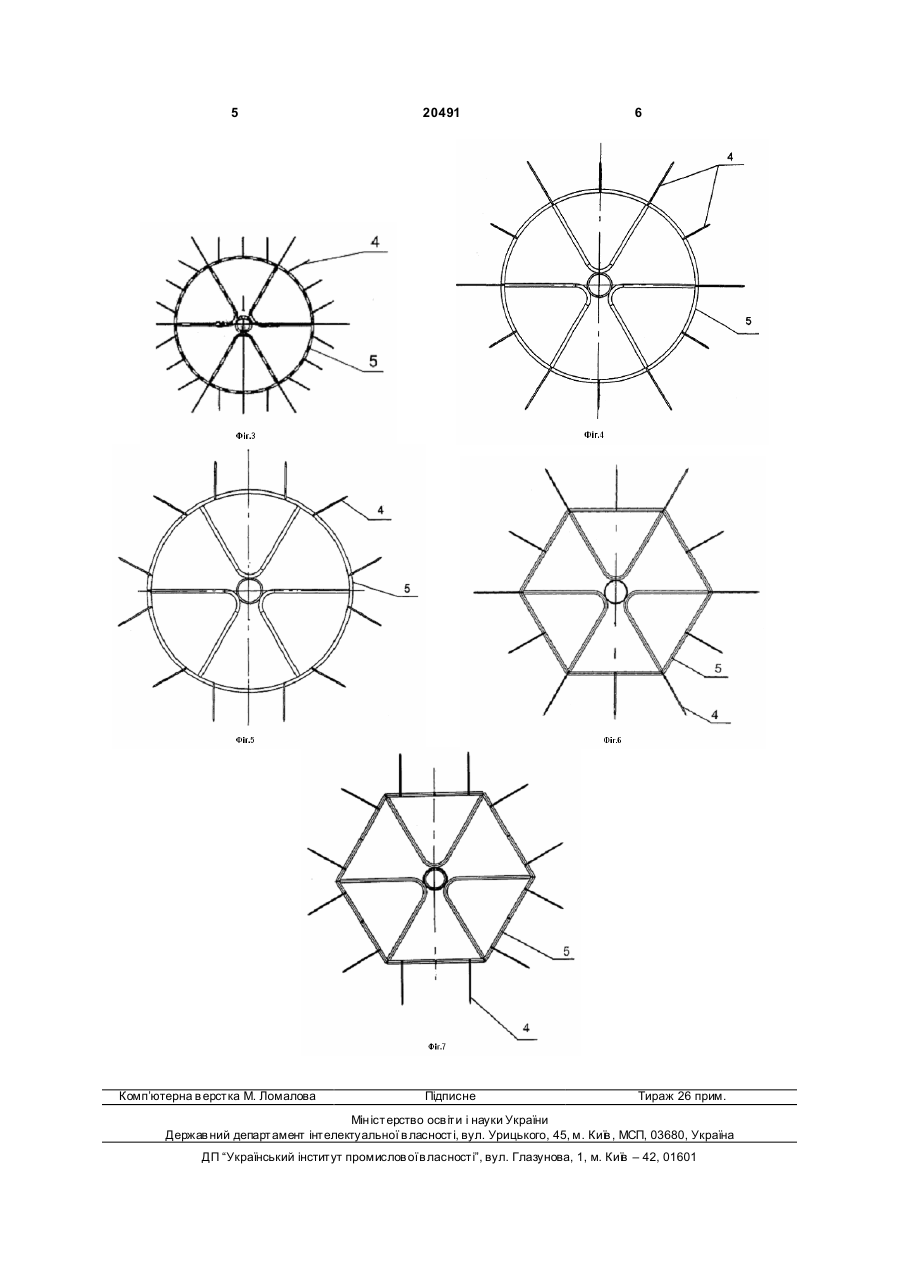

Коронувальний електрод електрофільтра, який містить несучий елемент у вигляді тр уби з прикріпленими до неї рамами, коронувальні елементи у вигляді загострених стержнів, який відрізняється тим, що стержні розташовано в площині рами зовні, а вістря стержнів розташовано на уявній поверхні, що утворює шестикутн у призму. (19) (21) u200609270 (22) 22.08.2006 (24) 15.01.2007 (46) 15.01.2007, Бюл. №1, 2007р. (72) Бабіч Василь Миколайович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "АЗОВ ЕКО" 3 20491 Коронувальний електрод містить горизонтальні рами непарні 1 і парні 2, які закріплено на трубі 3. Стержні 4 прикріплено в площині рам до їх зовнішнього контуру 5, який має форму кільця (Фіг.4, 5) або шестикутника (Фіг.6, 7). На непарних рамах 1 (Фіг.4, 6) стержні 4 розташовано таким чином, що їх вістря мають напрямок до кутів и до центру кожної грані осаджувального електрода, який виконано у вигляді шестикутної призми (на креслені не зазначений). На парних рамах 2 (Фіг.5, 7) стержні перпендикулярні відповідній бічній поверхні осаджувального електрода. Вістря стержнів 4 розташовано на уявній поверхні, що утворює шестикутну призму, вісь якої співпадає з подовжньою віссю труби. 4 Коронувальний електрод електрофільтра працює таким чином. Під дією напруги, доданої до електрода, утворюється неоднорідне електричне поле, що досягає найбільшої величини біля вістрій стержнів 4 (точок фіксованого коронного електричного розряду), завдяки чому тут відбувається емісія електронів. Електрони переміщуються в електричному полі, захоплюють за собою частинки пилу і осаджують їх на поверхні осаджувального електрода, що являє собою бічну поверхню шестикутної призми. Газ рухається у вертикальному напрямку між зонами очистки, які утворено вістрями стержнів на парних і непарних рамах. Чергування зазначених зон створює в робочому просторі електрофільтра максимальну область ефективної очистки. 5 Комп’ютерна в ерстка М. Ломалова 20491 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCorona electrode
Назва патенту російськоюКоронирующий электрод
МПК / Мітки
МПК: B03C 3/40
Мітки: електрод, коронувальний
