Замок бронедверей

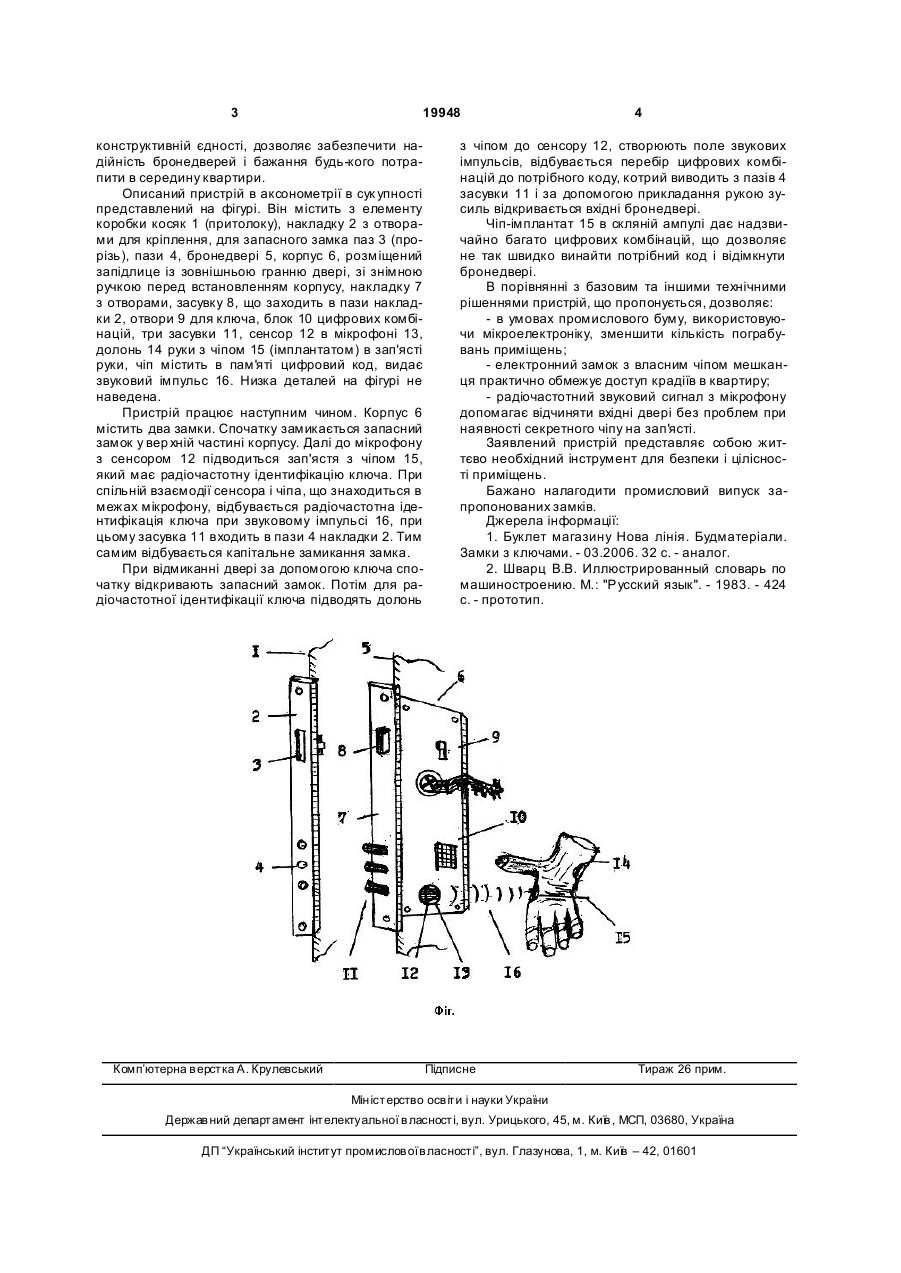

Замок бронедверей, що містить накладку, засувку, корпус з щілиною для ключа, ручку, мікрофон, деталі кріплення, який відрізняється тим, що він додатково оснащений сенсором, чіпом, і при радіочастотній ідентифікації ключа сенсор взаємодіє з чіпом, розміщеним в скляній ампулі на зап'ясті, а при взаємному розташуванні чіпа і сенсора мікрофон видає звуковий сигнал, що сповіщає про висування засувок з пазів накладки. (19) (21) u200604975 (22) 05.05.2006 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Воронко Андрій Анатолійович, Тимофєєв Микола Іванович, Сорокопуд Іван Олександрович, Мальований Віктор Олександрович (73) Воронко Андрій Анатолійович, Тимофєєв Микола Іванович, Сорокопуд Іван Олександрович, Мальований Віктор Олександрович 3 19948 конструктивній єдності, дозволяє забезпечити надійність бронедверей і бажання будь-кого потрапити в середину квартири. Описаний пристрій в аксонометрії в сук упності представлений на фігурі. Він містить з елементу коробки косяк 1 (притолоку), накладку 2 з отворами для кріплення, для запасного замка паз 3 (прорізь), пази 4, бронедвері 5, корпус 6, розміщений запідлице із зовнішньою гранню двері, зі знімною ручкою перед встановленням корпусу, накладку 7 з отворами, засувку 8, що заходить в пази накладки 2, отвори 9 для ключа, блок 10 цифрових комбінацій, три засувки 11, сенсор 12 в мікрофоні 13, долонь 14 руки з чіпом 15 (імплантатом) в зап'ясті руки, чіп містить в пам'я ті цифровий код, видає звуковий імпульс 16. Низка деталей на фігурі не наведена. Пристрій працює наступним чином. Корпус 6 містить два замки. Спочатку замикається запасний замок у вер хній частині корпусу. Далі до мікрофону з сенсором 12 підводиться зап'ястя з чіпом 15, який має радіочастотну ідентифікацію ключа. При спільній взаємодії сенсора і чіпа, що знаходиться в межах мікрофону, відбувається радіочастотна ідентифікація ключа при звуковому імпульсі 16, при цьому засувка 11 входить в пази 4 накладки 2. Тим самим відбувається капітальне замикання замка. При відмиканні двері за допомогою ключа спочатку відкривають запасний замок. Потім для радіочастотної ідентифікації ключа підводять долонь Комп’ютерна в ерстка А. Крулевський 4 з чіпом до сенсору 12, створюють поле звукових імпульсів, відбувається перебір цифрових комбінацій до потрібного коду, котрий виводить з пазів 4 засувки 11 і за допомогою прикладання рукою зусиль відкривається вхідні бронедвері. Чіп-імплантат 15 в скляній ампулі дає надзвичайно багато цифрових комбінацій, що дозволяє не так швидко винайти потрібний код і відімкнути бронедвері. В порівнянні з базовим та іншими технічними рішеннями пристрій, що пропонується, дозволяє: - в умовах промислового буму, використовуючи мікроелектроніку, зменшити кількість пограбувань приміщень; - електронний замок з власним чіпом мешканця практично обмежує доступ крадіїв в квартиру; - радіочастотний звуковий сигнал з мікрофону допомагає відчиняти вхідні двері без проблем при наявності секретного чіпу на зап'ясті. Заявлений пристрій представляє собою життєво необхідний інструмент для безпеки і цілісності приміщень. Бажано налагодити промисловий випуск запропонованих замків. Джерела інформації: 1. Буклет магазину Нова лінія. Будматеріали. Замки з ключами. - 03.2006. 32 с. - аналог. 2. Шварц В.В. Иллюстрированный словарь по машиностроению. М.: "Русский язык". - 1983. - 424 с. - прототип. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
