Спосіб очищення рідини від механічних домішок

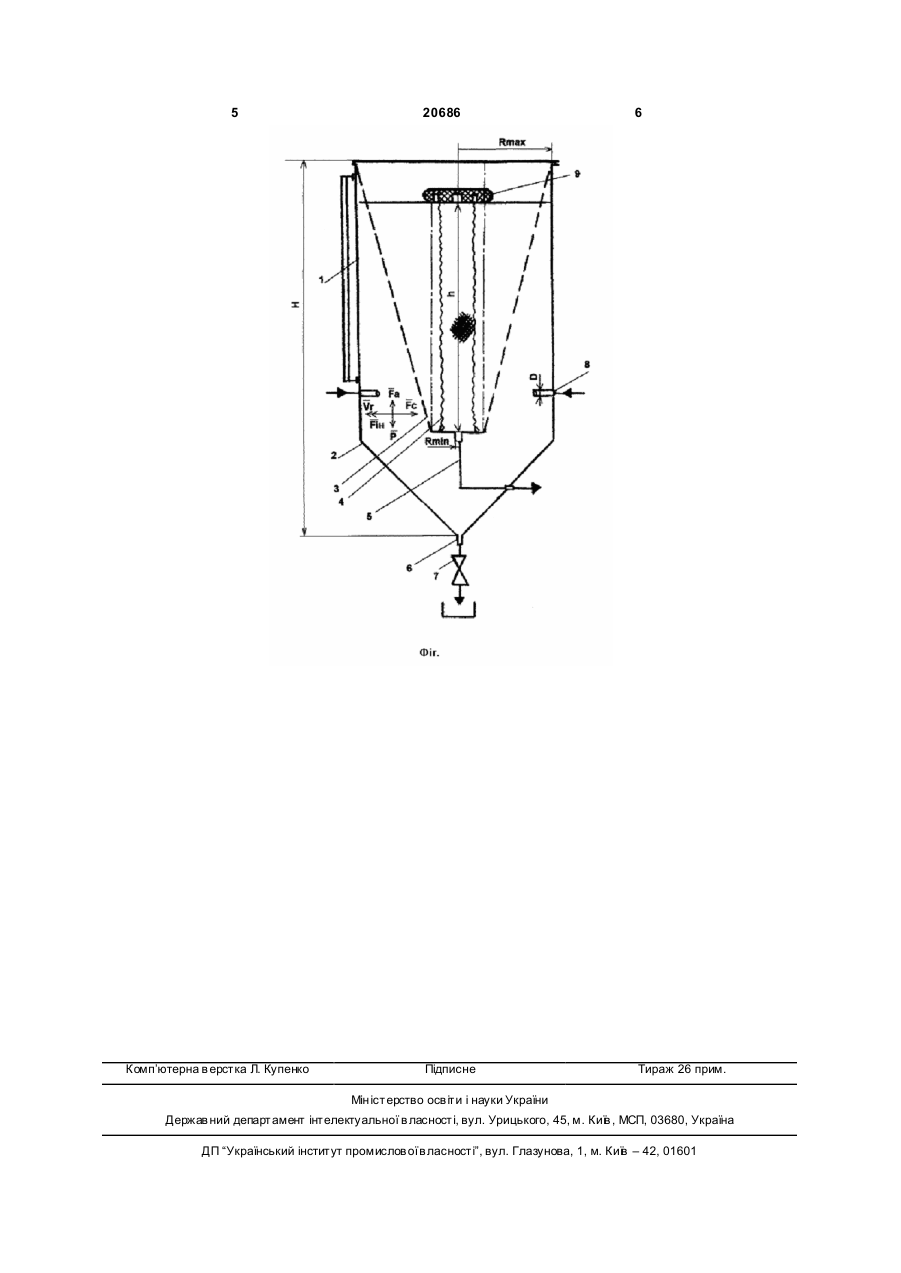

Спосіб очищення рідини від механічних домішок полягає у тому, що створюють обертальний рух суміші внаслідок закручування рідини, коли об'єкт очищення подають всередину циклона по дотичній, відводять розділені фракції, відбирають забруднення в залежності від їх масової густини, який відрізняється тим, що в центрі очисника 3 20686 4 Поставлена задача удосконалити корисну моРідину під тиском подають по тангенціальному дель вирішується тим, що спосіб очищення рідин патрубку 8 у корпус 1. від механічних домішок полягає у тому, що ствоПід дією відцентрових сил рідина із забрудрюють обертальний рух суміші внаслідок закручуненням в ній переходить в обертальний рух, завання рідини, коли об'єкт очищення подають всебруднення відкидаються до стінок очисника, очиредину циклону по дотичній, відводять розділені щаюча рідина концентрується у центра корпусу 1. фракції, відбирають забруднення в залежності від Таким чином здійснюють розділення більшої маси їх масової густини, згідно з корисною моделлю, в очищаючої рідини і механічних домішок, що попацентрі очисника (циклону) встановлюють перфодають в середину гідроциклону. рований конусний корпус-роздільник, яким ділять Розділену очищаючу рідину пересувають в внутрішню частину очисника на дві частини: внутверх по гідроциклону та за рахунок відцентрових рішню відносно перфорованого конусного корпусусил, очищаюча рідина все більш концентрується роздільника та зовнішню відносно перфорованого навколо перфорованого конусного корпусуконусного корпусу-роздільника, отримують різницю роздільника 3. тисків в внутрішній і зовнішній частині відносно Завдяки перфорованому конусному корпусуперфорованого конусного корпусу-роздільника, роздільника 3 в внутрішній порожнині (І) відсутній тим самим утримують частинки механічних домірух рідини (V1=0), а отже відповідно законам фізишок від проникнення із зовнішньої частини в внутки тиск максимальний (Р1=mах), ззовні конусного рішню, всередині конусного корпусу-роздільника корпусу-роздільника 3 завдяки відцентровому повстановлюють плаваючий забірний рукав із сітчаслю швидкість V2 досягає максимуму (V2+mах), а тою стінкою по якому відбирають очищену рідину. отже тиск наближується до мінімального (P2=min). Між сукупністю суттєви х ознак винаходу, що Як наслідок виникає різниця тисків (Р1>>Р2), яка заявляється та досягаємим технічним результатом направлена із середини конусного корпусуіснує наступний причинно-наслідковий зв'язок. роздільника 3, цим самим утримують механічні Саме завдяки введенню перфорованого конусного домішки від проникнення із зовнішньої частини II в корпусу-роздільника отримують дві порожнини, внутрішню І. оскільки в внутрішній порожнині відсутній рух рідиВ внутрішній частині І конусного корпусуни, тобто швидкість (V1=0), як наслідок отримують роздільника очищена рідина потрапляє в забірний максимальний тиск (Р1=mах), ззовні відносно перрукав із сітчастою стінкою 4, який плаває на повефорованого конусного корпусу-роздільника завдярхні рідини за рахунок поплавка 9 і через забірний ки відцентровому полю швидкість V2=max і як напатрубок 5 її відводять в ємність для очищеної слідок відповідно до законів фізики тиск рідини (на кресленні не показана). наближується до мінімального P2=min. Внаслідок Дрібнодисперсні частинки забруднень осідарізниці тисків (P1-P2), яка направлена з середини ють у нижній конічній частині 2 корпусу 1 і далі очисника на зовні, досягають утримання частинок надходять у патрубок зливу відстою 6 та при відзабруднень від проникнення з зовнішньої частини криванні крану 7 їх виводять із гідроциклону. очисника відносно перфорованого конусного корДодатковим ефектом способу очищення рідин пусу-роздільника в внутрішню. від механічних домішок являється можливість відСаме завдяки плаваючому забірному рукаву із мови від крупно габаритних фільтрів, чи пристроїв сітчастою стінкою, який розміщують в середині з обертовими робочими органами (центрифуг). перфорованого конусного корпусу-роздільника, При цьому процес очищення рідин від механічних відбирають очищену рідину з верхніх шарів, що як домішок відповідно до заявленого способу є висонаслідок збільшує якість використання забірного коефективним та потребує мінімальної енергозатрукава із сітчастою стінкою. рати тільки на підтримку подачі рідини в очищуваКрім того, згідно з корисною моделлю, розмір льний пристрій. частинок забруднень, від яких можна очистити Джерела інформації: рідину за заявляємим способом очистки рідин від 1. Роев Г.А., Юфин Б.А. “Очистка сточных вод механічних домішок становить 20мкм і більше. и вторичное использование нефтепродуктов". - М.: Спосіб очищення рідин від механічних доміНедра, 1987. - С.100. шок, що заявляється, реалізований в пристрої гід2. Никонов К.Б., Карабцов Г.П. Очистка жидкороциклоні для очистки рідин від механічних домістей в силовых полях: Учебное пособие. - Киев : шок [3] і може бути пояснений поданим КИИГА, 1990. - С. 8-14. кресленням. На Фіг. зображено переріз пристрою 3. Гідроциклон для очистки рідин від механічвертикальною площиною та схему сил, діючих на них домішок / О.М. Зубченко, І.Л. Трофімов, Л.В. часинку механічних домішок, яка знаходиться в Бурдюженко. - Заявка №200601386 на одержання пристрої. патенту України. Рішення про видачу патенту від Заявлений спосіб здійснюється таким чином. 19.04.2006. 5 Комп’ютерна в ерстка Л. Купенко 20686 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
