Полімер-мінеральна композиція, що самотвердіє

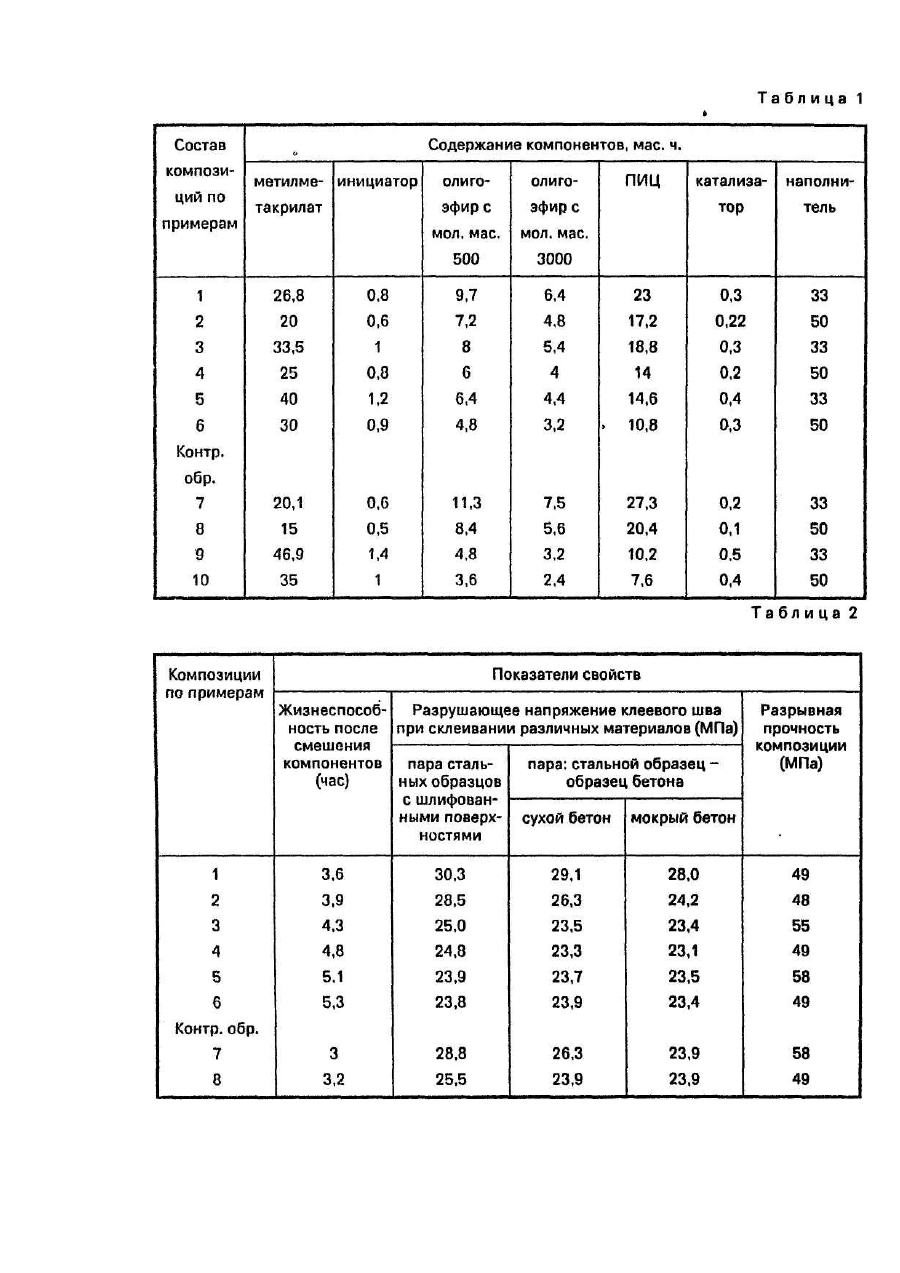

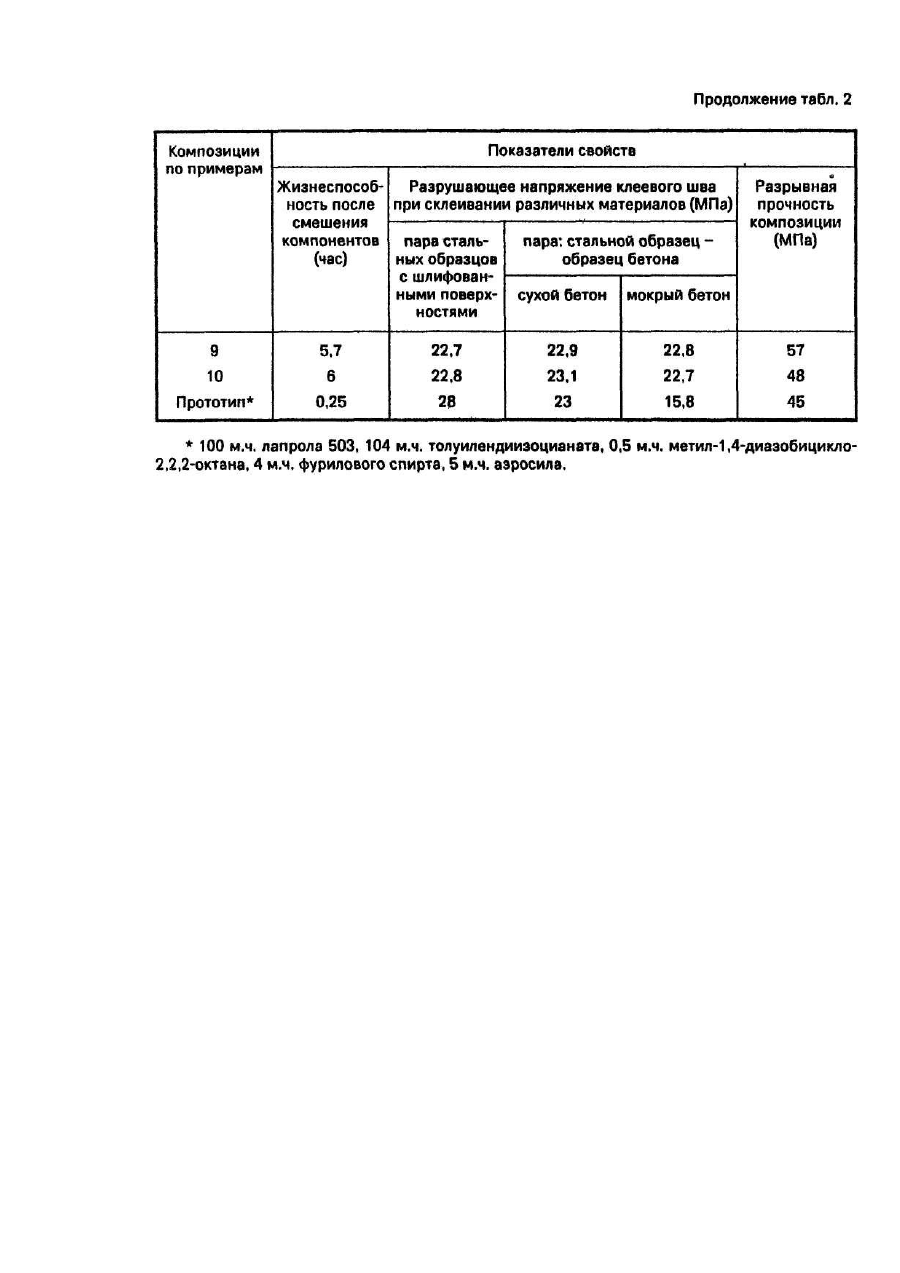

Изобретение относится к химии и технологии полимеров, а именно, к самоотверждающимся полимерминеральным композициям на основе полиуретана и полиметилметакрилата и может быть использовано в качестве адгезивов, герметиков, применяемых для ремонта, усиления, консервации и антикоррозионной защиты железобетонных и металлических конструкций. Известна самоотверждающаяся полимер-минеральная композиция, включающая полиметилметакрилат, метилметакрилат, перекись бензоила, диметиланилин, акриловую кислоту и смесь минеральных наполнителей [1], Недостатком известной самоотверждающейся полимер-минеральной композиции является невозможность ее применения в условиях с повышенной влажностью и недостаточная прочность, что сильно сужает возможность области ее применения. Из известных самоотверждающихся полимерных композиций наиболее близкой по технической сущности является полиуретановая композиция [2], содержащая простой олигоэфир, толуилендиизоцианат, метил-1,4диазобицикло-2,2,2-октан, метил-метакрилит, аэросил и фуриловый спирт. Недостатками известной самоотверждающейся композиции являются ее низкая жизнеспособность (8-15 мин), недостаточная прочность клеевого шва, кроме этого, невозможность работы на мокрых поверхностях, что заметно усложняет технологический процесс ее применения. Задачей настоящего изобретения является создание самоотверждающейся полимер-минеральной композиции с жизнеспособностью после смешения компонентов 3-6 часов, работающей на мокрых поверхностях. Поставленная задача достигается тем, что самоотверждающаяся полимер-минеральная композиция, включающая метилме-такрилат, инициатор, катализатор, наполнитель, изоцианатную составляющую и простой олигоэфир, согласно предлагаемого изобретения, содержит в качестве простого олигоэфира смесь олигоэфиров на основе окиси пропилена с молекулярной массой 500-3000, в качестве изоциаиатной составляющей - полиизоцианат ПИЦ-Б или ПИЦ-Д, в качестве наполнителя- речной песок фракций 0,5-1,5 мм, при следующем соотношении компонентов мас.ч.: В качестве изоцианатной составляющей можно использовать продукт фосгенирования ароматических полиаминов, полученных в результате реакции анилина с формальдегидом - ПИЦ-Б ТУ 113-03-375-75 или ПИЦ-Д ТУ 113-03-266-84. В качестве простых олигоэфиров использовали: с молекулярной массой 500-лапрол 503 ТУ 6-05-1679-83, с молекулярной массой 3000-лапрол 3003 ТУ 6-05-1513-75. В качестве катализатора использовали диметиланилин ГОСТ 2168-83. В качестве инициатора - перекись бензоила ГОСТ 2168-83. Использование в самоотверждающейся полимер-минеральной композиции смеси простых олигоэфиров, полиизоцианата и речного песка в указанных соотношениях повышает ее жизнеспособность после смешения компонентов, позволяет применять ее на мокрых поверхностях, повышает адгезионную прочность к железобетону и металлу. Заявляемая самоотверждающаяся полимер-минеральная композиция представляет собой наполненную ВПС на основе метилметакрилата и полиуретана. Полиме-тилметакрилат и полиуретан отверждаются в композиции параллельно, влияя на скорости отверждения друг друга, что сказывается на скорости отверждения композиции, ее жизнеспособность. Решающую роль в этом процессе играет соотношение компонентов, что доказано нами детальными ИК-спектральными исследованиями кинетики отверждения подобных систем [3]. Составы композиций приведены в табл. 1. В зависимости от соотношения компонентов время смешения составляет о 5 до 20 минут, время жизнеспособности - от 3 до 6 часов, время отверждения - от 8 до 24 часов. Пример. Самоотверждающуюся полимер-минеральную композицию готовят путем перемешивания в механической лопастной мешалке 26,8 м.ч. метилметакрилата, 0,8 м.ч. инициатора, 9,7 м.ч. простого олигоэфира, с мол.м. 500, 6,4 м.ч. простого олигоэфира с мол.м. 3000, 23 м.ч. полиизоцианата, 0,3 м.ч. катализатора и 33 м.ч. наполнителя. Готовую композицию используют по назначению. Показатели свойств готовой композиции представлены в таблице 2. Таким образом, изобретение позволяет получать самоотверждающиеся полимер-минеральные композиции, работающие на влажных поверхностях с повышенной прочностью и жизнеспособностью после смешения компонентов 3-6 часов. Предложенные композиции могут быть использованы в качестве адгезивов, герметиков, применяемых для ремонта, усиления и антикоррозионной защиты железобетонных и металлических конструкций.
