Полімер-мономерна композиція, яка отверджується

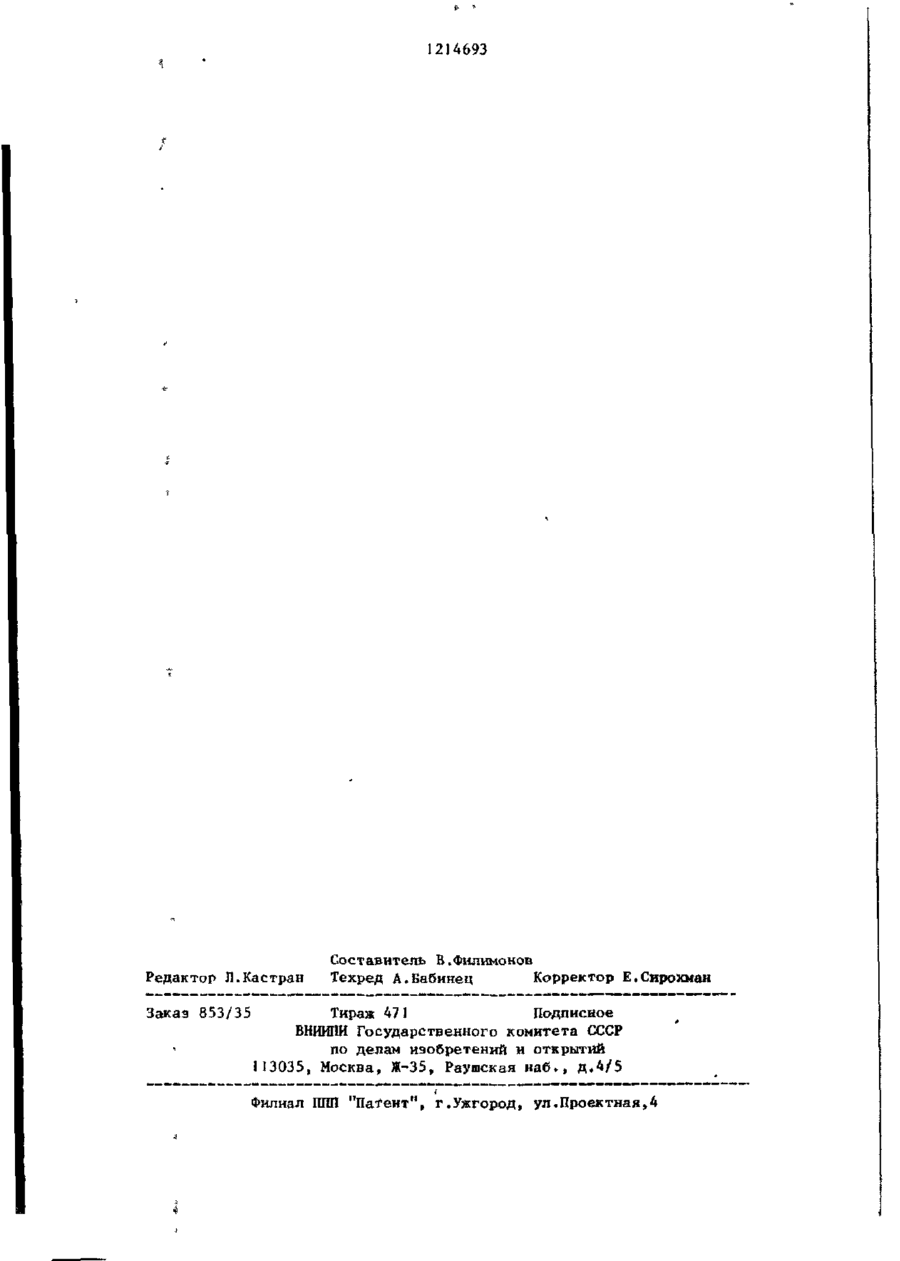

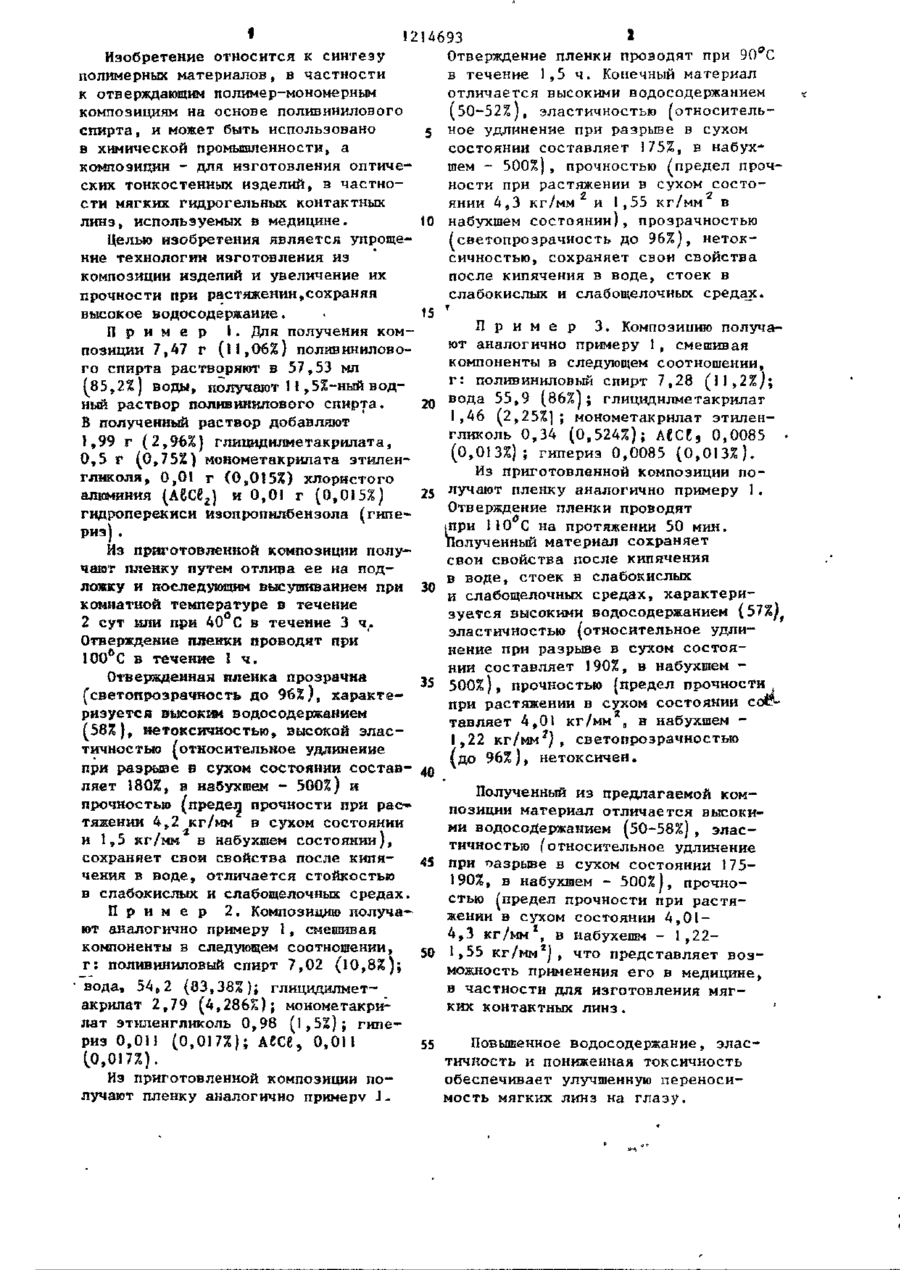

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН „9,SU,,,, 1214693 А C5D4 С 08 L 29/04, G 02 С 7/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3738174/23-05 (22) 15.05.84 (46) 28.02.86. Бюл.* 8 (71) Львовский ордена Ленина политехнический институт ии. Ленинского комсомола (72) О.В.Суберляк, О.С.Заикина, А.И.Сошко, М.А.Коршунов и О.И.Бас (53) 678.7^4.72.046(088.8) (56) Заявка ФРГ № 2923435, кл. С 08 F 8/00, опублик. 1980. Авторское свидетельство СССР * 1074266, кл. G 02 С 7/04, 1982. (54) (57) ОТВЕРГАЮЩАЯСЯ П0ЛШЕР-МОН0МЕРНАЯ К0МП03ИЩІЯ, содержащая поливиниловый спирт, моиометакрилат этиленгликоля, гидроперекись иэопропилбензола и воду, о т л и ч а ю щ а я с я тем, что, с целью упрощения технологии изготовления из композиции изделий и увеличения их прочности при растяжении при сохранении высокого водосодержания, она дополнительно содержит глицидилмсзгакрнлат и хлористый алюминий при следующем соотношении компонентов, мас.%: Поливиниловый спирт 10,8-11,2 Монометакрилат этиленглнколя 0,524 -1,5 • Гидроперекись изопропилбензола 0,013-0,017 Глицидилметакрила* 2,25-4,286 Хлористый алюминий 0,013-0,017 Вода Остальное tn С N9 со 00 « 12 14693 * Изобретение относится к синтезу Отверждение пленки проводят при 90°С полимерных материалов, в частности в течение 1,5 ч. Конечный материал к отверждающнм полимер-мономерным отличается высокими водосодержанием композициям на основе поливинилового (50-52% 1, эластичностью (относительспирта, и может быть использовано 5 ное удлинение при разрыве в сухом в химической промышленности, а состоянии составляет 175%, в набухкомпозиции - для изготовления оптичешем - 500%), прочностью (предел прочских тонкостенных изделий, в частноности при растяжении в сухом состости мягких гидрогельных контактных янии 4,3 кг/мм и 1,55 кг/мм в линз, используемых в медицине. 10 набухшем состоянии), прозрачностью (светопрозрачность до 96%), нетокЦелью изобретения является упрощесичностью, сохраняет свои свойства ние технологии изготовления из после кипячения в воде, стоек в композиции изделий и увеличение их слабокислых и слабощелочных средах. прочности при растяжении,сохраняя т высокое водосодержание. 15 П р и м е р I. Для получения комП р и м е р 3. Композицию получапозиции 7,47 г (11,06%) поливиниловоют аналогично примеру 1, смешивая го спирта растворяют в 57,53 мл компоненты в следующем соотношении, (85,2%) воды, получают II, 5%-ный водг: поливиниловый спирт 7,28 (11,2%); ный раствор поливинилового спирта. j вода 55,9 (86%); глицнднлметакрилат 2( В полученный раствор добавляют 1,46 (2,25%); монометакрилат этилен1,99 г (2,96%) глицидилметакрилата, гликоль 0,34 (0,524%); АССЄ, 0,0085 • 0,5 г (0,75%) монометакрилата этилен(0,013%); гнпериэ 0,0085 (0,013%). глнколя, 0,01 г (0,0!5%) хлористого Из приготовленной композиции поалюминия (АЄСЄг) и 0,01 г (0,015%) 25 лучают пленку аналогично примеру 1. гидроперекиси изопропилбензола (гипеОтверждение пленки проводят риз) . три П О С на протяжении 50 мин. Полученный материал сохраняет Из приготовленной композиции полусвои свойства после кипячения чают пленку путем отлива ее на подв воде, стоек в слабокислых ложку и последующим высушиванием при и слабощелочных средах, характерикомнатной температуре в течение зуется высокими водосодержанием (57%)f 2 сут или при 40 С в течение 3 ч(. эластичностью (относительное удлиОтверждение пленки проводят при нение при разрыве в сухом состоя100°С в течение ! ч. нии составляет 190%, в набухшем Отвержденная пленка прозрачна 35 500%), прочностью (предел прочности, (светопрозрачность до 96%), характепри растяжении в сухом состоянии с ризуется высоким водосодержанием тавляет 4,01 кг/мм , в набухшем (58%), нетоксичностью, высокой элас1,22 кг/мм 2 ), светопрозрачностью тичностью (относительное удлинение (до 96%), нетоксичен. при разрыве в сухом состоянии составляет 180%, в набухшей - 500%) и Полученный из предлагаемой компрочностью (предел прочности при рао» позиции материал отличается высокитяжений 4,2 кг/мм в сухом состоянии ми водосодержанием (50-58%), эласи 1,5 кг/мм в набухшем состоянии), тичностью (относительное удлинение сохраняет свои свойства после кипя45 при оазрыве в сухом состоянии 175чения в воде, отличается стойкостью 190%, в набухшем - 500%), прочнов слабокислых и слабощелочных средах. стью /предел прочности при растяП р и м е р 2. Композицию получажении в сухом состоянии 4,01ют аналогично примеру 1, смешивая 4,3 кг/мм 2 , в набухешм - 1,22компоненты в следующем соотношении, 50 1,55 кг/мм J, что представляет возг: поливиниловый спирт 7,02 (10,8%); можность применения его в медицине, вода, 54,2 (33,38%); глициднлметв частности для изготовления мягакрилат 2,79 (4,286%); монометакриких контактных линз. лат этиленгликоль 0,98 (1,5%); гипериз 0,011 (0,017%); АЄСЄ, 0,011 55 Повышенное водосодержание, элас(0,017%). тичность и пониженная токсичность Из приготовленной композиции пообеспечивает улучшенную переносилучают пленку аналогично примеру Jмость мягких линз на глазу. 1214693 Редактор Л.Кастран Заказ 853/35 Составитель В.Филимонов Техред А.Бабинец Корректор Е.Снрохман Тираж 471 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Филиал ПГШ "Патент", г.Ужгород, ул.Проектная,4
