Опора конвейєрного моста
Номер патенту: 13544
Опубліковано: 25.04.1997
Автори: Кочергін Борис Михайлович, Харамєєва Наталія Олександрівна
Формула / Реферат
Опора конвейерного моста, включающая двухгусеничную ходовую тележку, содержащую раму, соединенную с продольными балками гусениц плоскими шарнирами, маятниковую балку, связанную с рамой плоскими, а с продольными балками гусениц - шаровыми шарнирами, и жестко соединенную с рамой вертикальную стойку с кареткой, отличающаяся тем, что, с целью упрощения конструкции, снижения металлоемкости и улучшения условий технического обслуживания, маятниковая балка связана с вертикальной стойкой с возможностью вертикального перемещения и поворота в горизонтальной плоскости относительно вертикальной стойки, а шаровые шарниры крепления ее к продольным балкам гусениц расположены над плоскими шарнирами крепления рамы к этим балкам.
Текст

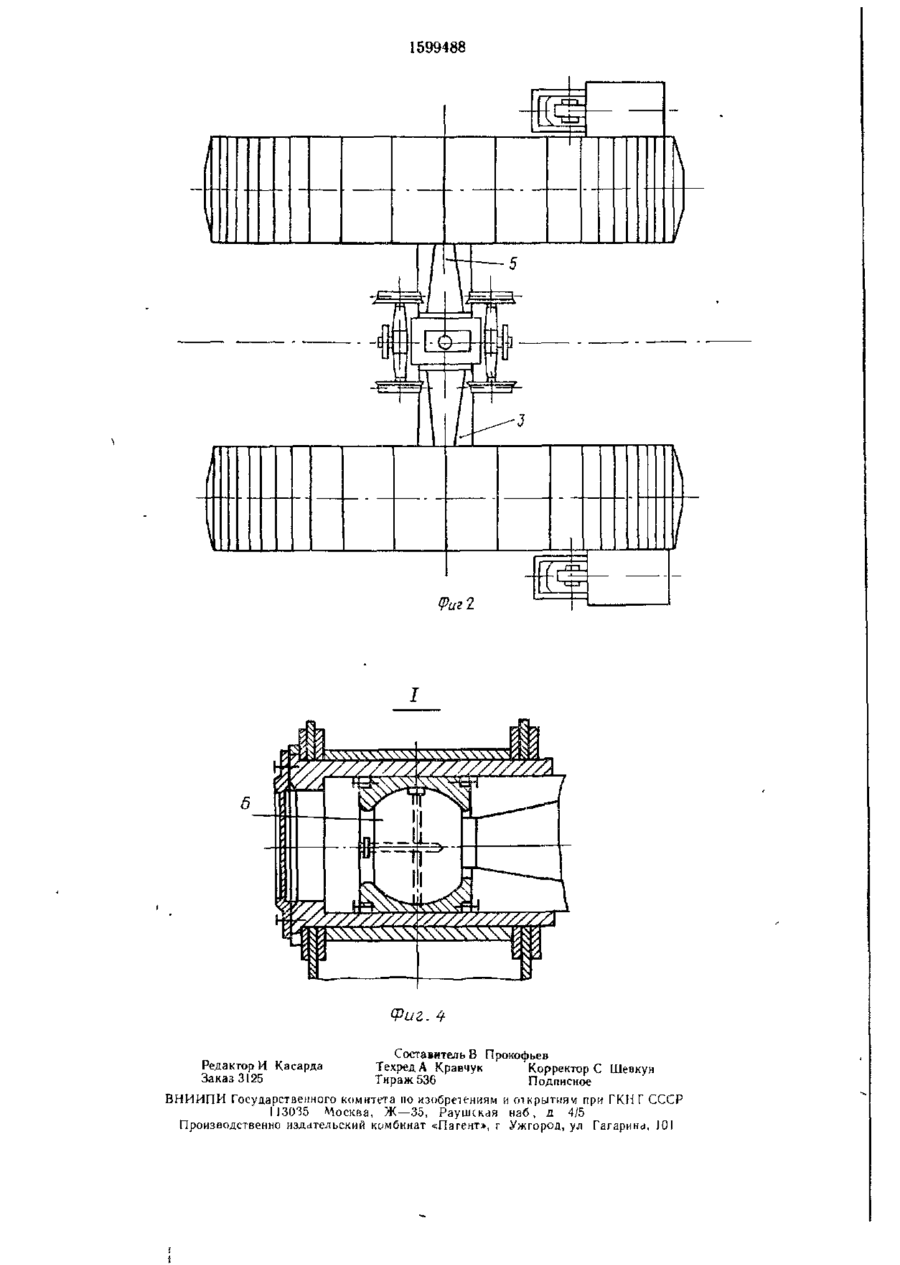

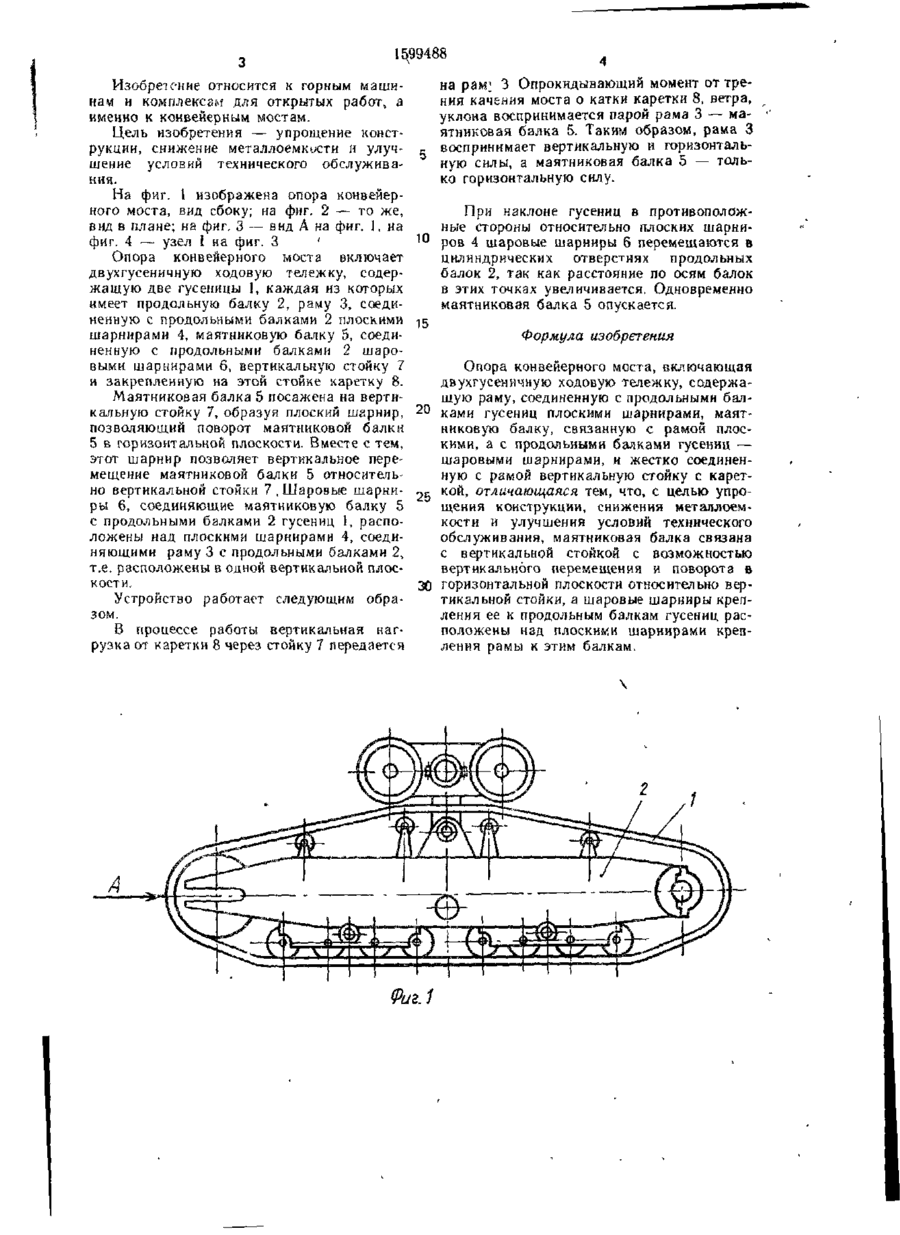

Изобретение относится к горным машинам и комплексам-опорам конвейерного моста. Цель изобретения — упрощение конструкции, снижение металлоемкости и улучшение условий технического обслуживания. Опора включает двухгусеничную тележку, содержащую две гусеницы 1, каждая из которых имеет продольную балку 2, раму 3, соединенную с цродольными балками 2 шаровыми шарнирами 6, вертикальную стойку 7 и закрепленную на стойке 7 каретку 8. Маятниковая балка 5 связана со стойкой 7, образуя плоский шарнир, обеспечивающий перемещение балки 5 в вертикальной и поворот в горизонтальной плоскостях.. Шаровые шарниры 6 расположены над плоскими шарнирами 4 в одной вертикальной плоскости. При работе опрокидывающий момент воспринимается рамой 3 и балкой 5, которая воспринимает только горизонтальную силу. При наклоне гусениц 1 в противоположные стороны относительно шарниров 4 шаровые шарниры 6 перемещаются в цилиндрических отверстиях балок 2 Одновременно балка 5 опускается 4 ил. Bud A Г S (Л ел б СО СО 00 00 Фиг 3 на рам^ 3 Опрокидывающий момент от треИзобретение относится к горным машиния качения моста о катки каретки 8, ветра, нам и комплексам для открытых работ, а уклона воспринимается парой рама 3 — маименно к конвейерным мостам. ятниковая балка 5. Таким образом, рама 3 Цель изобретения — упрощение конствоспринимает вертикальную и горизонтальрукции, снижение металлоемкости и улучную силы, а маятниковая балка 5 — тольшение условий технического обслуживако горизонтальную силу. ния. На фиг. 1 изображена опора конвейерного моста, вид сбоку; на фиг. 2 — то же, При наклоне гусениц в противоположвид в плане; на фиг, 3 — вид А на фиг. 1, на ные стороны относительно плоских шарни10 ров 4 шаровые шарниры 6 перемещаются в фиг. 4 — узел I на фиг. 3 ' Опора конвейерного моста включает цилиндрических отверстиях продольных двухгусеничную ходовую тележку, содербалок 2, так как расстояние по осям балок жащую две гусеницы 1, каждая из которых в этих точках увеличивается. Одновременно имеет продольную балку 2, раму 3, соедимаятниковая балка 5 опускается. ненную с продольными балками 2 плоскими шарнирами 4, маятниковую балку 5, соедиФормула изобретения ненную с продольными балками 2 шаровыми шарнирами б, вертикальную стойку 7 Опора конвейерного моста, включающая и закрепленную на этой стойке каретку 8. двухгусеничную ходовую тележку, содержаМаятниковая балка 5 посажена на вертищую раму, соединенную с продольными балкальную стойку 7, образуя плоский шарнир, ками гусениц плоскими шарнирами, маятпозволяющий поворот маятниковой балки никовую балку, связанную с рамой плос5 в горизонтальной плоскости. Вместе с тем, кими, а с продольными балками гусениц — этот шарнир позволяет вертикальное перешаровыми шарнирами, и жестко соединенмещение маятниковой балки 5 относительную с рамой вертикальную стойку с каретно вертикальной стойки 7 , Шаровые шарникой, отличающаяся тем, что, с целью упроры 6, соединяющие маятниковую балку 5 щения конструкции, снижения металлоемс продольными балками 2 гусениц I, распокости и улучшения условий технического ложены над плоскими шарнирами 4, соедиобслуживания, маятниковая балка связана няющими раму 3 с продольными балками 2, с вертикальной стойкой с возможностью т.е. расположены в одной вертикальной плосвертикального перемещения и поворота в кости. 30 горизонтальной плоскости относительно вертикальной стойки, а шаровые шарниры крепУстройство работает следующим обраления ее к продольным балкам гусениц расзом. положены над плоскими шарнирами крепВ процессе работы вертикальная нагления рамы к этим балкам. рузка от каретки 8 через стойку 7 передается \ ФигА 1599488 Фигі Фиг. 4 Составитель В Прокофьев Техред А Кравчук Корректор С Шевкун Тираж 536 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН Г СССР 113035 Москва, Ж—35, Раушікля наб, д 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гагарина, 10! Редактор И Касарда Заказ 3125
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport of conveyor bridge
Автори англійськоюKocherhin Borys Mykhailovych, Kharameieva Natalia Oleksandrivna
Назва патенту російськоюОпора конвейерного моста
Автори російськоюКочергин Борис Михайлович, Харамеева Наталья Александровна
МПК / Мітки
МПК: E02F 9/08
Мітки: конвейєрного, моста, опора
