Номер патенту: 27054

Опубліковано: 28.02.2000

Автор: Золотов Едуард Борисович

Завантажити PDF файл.

Формула / Реферат

1. Дозатор для вязко-пластических масс, включающий камеру, помещенные в ней непод­вижную перегородку с прорезями и нагнетатель, выполненный в виде цилиндра с дисками и толка­телями, образованными выступами и взаимодей­ствующими с перегородкой, делительную головку с дозирующими каналами, отличающийся тем, что выступы толкателя образуют группы, установ­ленные между дисками и смещенные относительно друг друга по образующим цилиндра и в плоскости его вращения.

2. Дозатор для вязко-пластических масс по п. 1, отличающийся тем, что число групп выступов тол­кателя пропорционально количеству дозирующих каналов делительной головки.

Текст

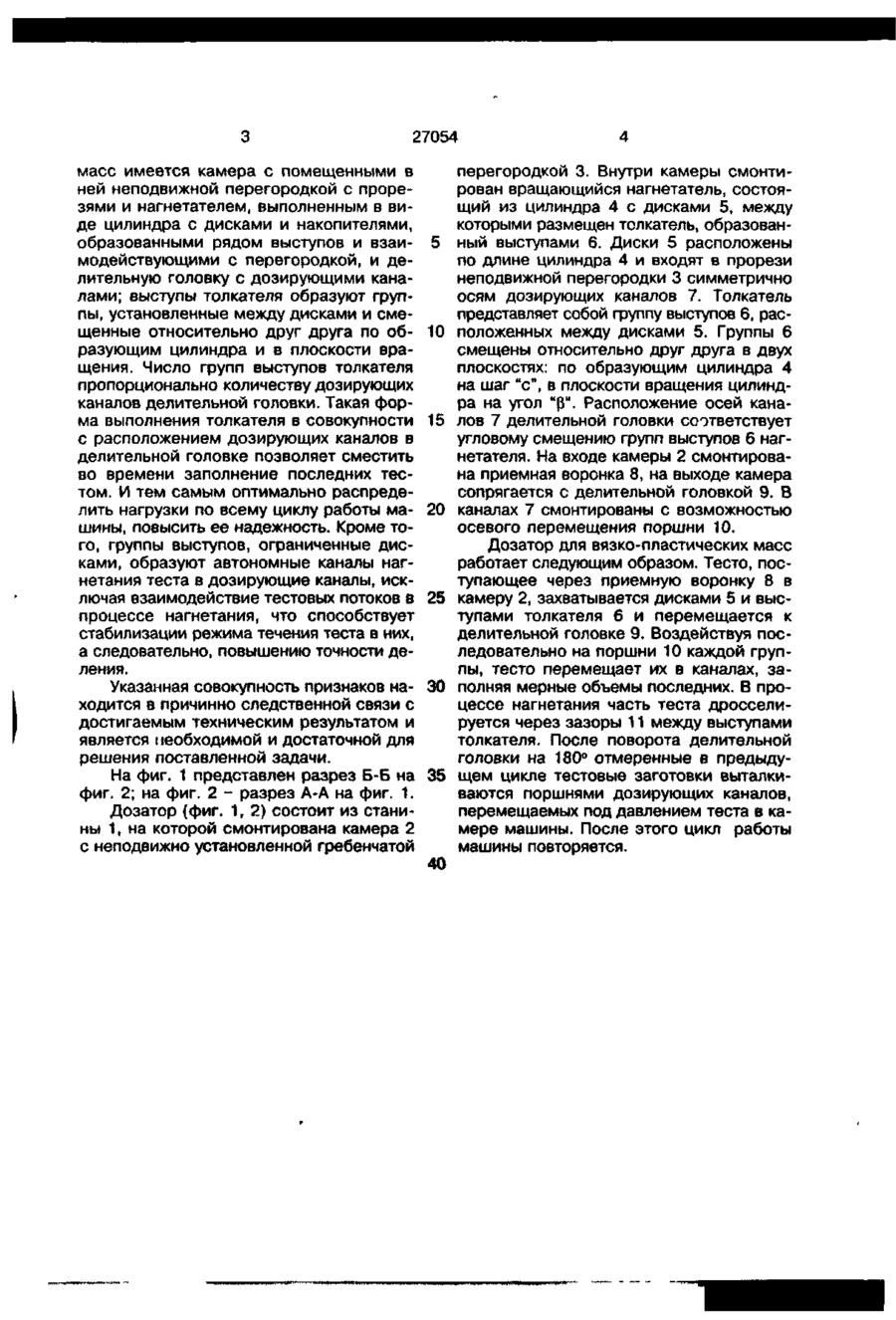

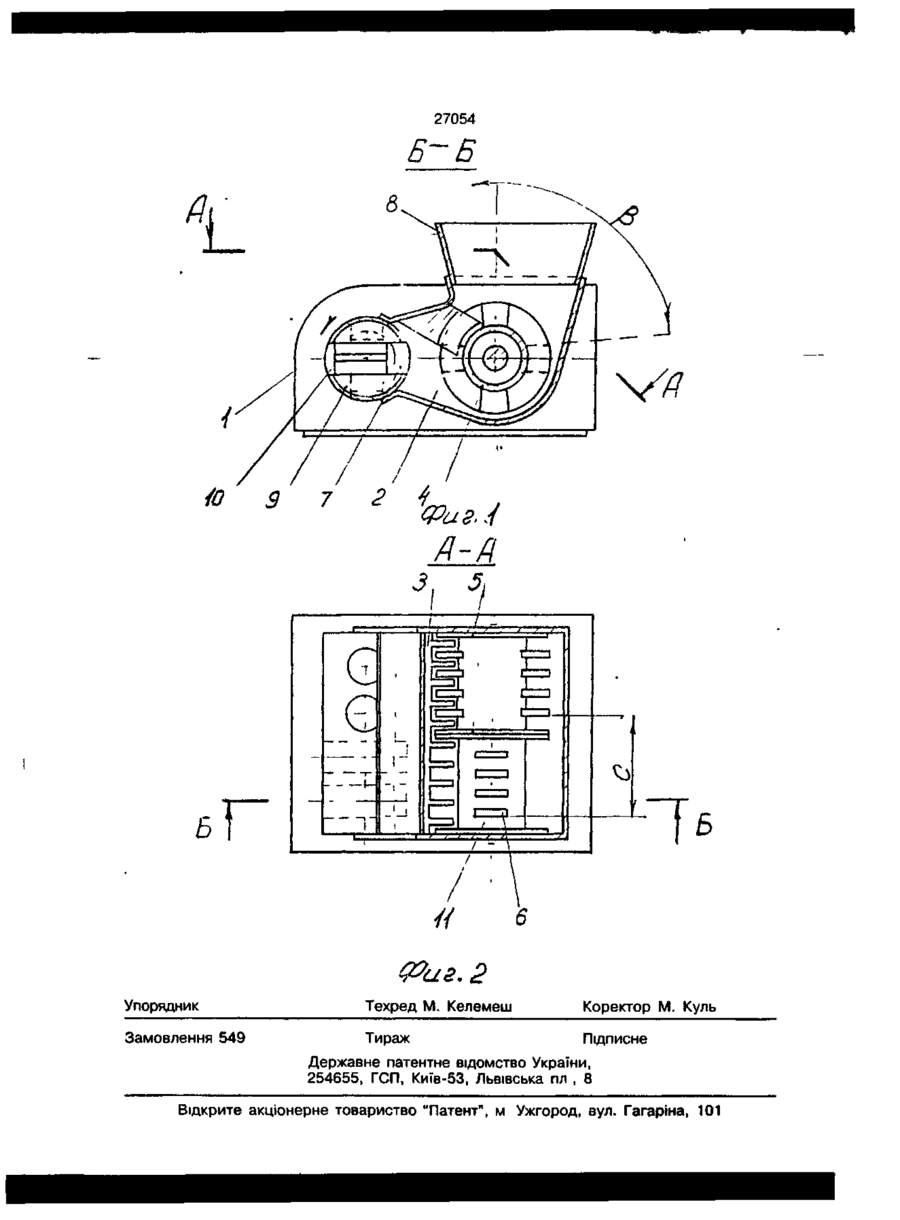

1. Дозатор для вязко-пластических масс, включающий камеру, помещенные в ней неподвижную перегородку с прорезями и нагнетатель, выполненный в виде цилиндра с дисками и толкателями, образованными выступами и взаимодействующими с перегородкой, делительную головку с дозирующими каналами, о т л и ч а ю щ и й с я тем, что выступы толкателя образуют группы, установленные между дисками и смещенные относительно друг друга по образующим цилиндра и в плоскости его вращения. 2. Дозатор для вязко-пластических масс п о п . 1 , о т л и ч а ю щ и й с я тем, что число групп выступов' толкателя пропорционально количеству дозирующих каналов делительной головки. Изобретение относится к хлебопекарной промышленности, а именно к тестоделительным машинам. Известна тестоделительная машина, содержащая камеру, расположенный в ней нагнетатель, выполненный в виде цилиндра с толкателями, и подвижную перегородку [1]. Известен дозатор, содержащий камеру, расположенный в ней нагнетатель, выполненный в виде цилиндра с толкателями и дисками, перегородку, неподвижно закрепленную в камере. При этом толкатели образованные рядом выступов, а перегородка имеет прорези для прохода последних [2]. Это устройство наиболее близко к заявляемому - прототип. Расположение выступов толкателя в известных устройствах по образующей цилиндра нагнетателя обусловливает однов ременное заполнение тестом мерных карманов делительной головки и последующее одновременное сжатие его в замкнутом объеме. Недостатком указанных устройств является резкое возрстание нагрузок в кон-' це каждого цикла нагнетания, неравномерность их распределения в цикле работы машины и, как следствие, низкая надежность устройства. В основу изобретения поставлена задача создать конструкцию дозатора для вязко-пластических масс путем усовершенствования его нагнетателя, обеспечивающего повышение надежности работы машины за счет снижения цикловых нагрузок и более равномерного их распределения в течение рабочего цикла. Поставленная задача решается тем, что в дозаторе для вязко-пластических С > о О 27054 масс имеется камера с помещенными в ней неподвижной перегородкой с прорезями и нагнетателем, выполненным в виде цилиндра с дисками и накопителями, образованными рядом выступов и взаимодействующими с перегородкой, и делительную головку с дозирующими каналами; выступы толкателя образуют группы, установленные между дисками и смещенные относительно друг друга по образующим цилиндра и в плоскости вращения. Число групп выступов толкателя пропорционально количеству дозирующих каналов делительной головки. Такая форма выполнения толкателя в совокупности с расположением дозирующих каналов в делительной головке позволяет сместить во времени заполнение последних тестом. И тем самым оптимально распределить нагрузки по всему циклу работы машины, повысить ее надежность. Кроме того, группы выступов, ограниченные дисками, образуют автономные каналы нагнетания теста в дозирующие каналы, исключая взаимодействие тестовых потоков Ё процессе нагнетания, что способствует стабилизации режима течения теста в них, а следовательно, повышению точности деления. Указанная совокупность признаков находится в причинно следственной связи с достигаемым техническим результатом и является і іеобходимой и достаточной для решения поставленной задачи. На фиг. 1 представлен разрез Б-Б на фиг. 2; на фиг. 2 - разрез А-А на фиг. 1. Дозатор (фиг. 1, 2) состоит из станины 1, на которой смонтирована камера 2 с неподвижно установленной гребенчатой 5 10 15 20 25 30 35 40 перегородкой 3. Внутри камеры смонтирован вращающийся нагнетатель, состоящий из цилиндра 4 с дисками 5, между которыми размещен толкатель, образованный выступами 6. Диски 5 расположены по длине цилиндра 4 и входят в прорези неподвижной перегородки 3 симметрично осям дозирующих каналов 7. Толкатель представляет собой группу выступов 6, расположенных между дисками 5. Группы 6 смещены относительно друг друга в двух плоскостях: по образующим цилиндра 4 на шаг "с", в плоскости вращения цилиндра на угол "р". Расположение осей каналов 7 делительной головки соответствует угловому смещению групп выступов 6 нагнетателя. На входе камеры 2 смонтирована приемная воронка 8, на выходе камера сопрягается с делительной головкой 9. В каналах 7 смонтированы с возможностью осевого перемещения поршни 10. Дозатор для вязко-пластических масс работает следующим образом. Тесто, поступающее через приемную воронку 8 в камеру 2, захватывается дисками 5 и выступами толкателя б и перемещается к делительной головке 9. Воздействуя последовательно на поршни 10 каждой группы, тесто перемещает их в каналах, заполняя мерные объемы последних. В процессе нагнетания часть теста дросселируется через зазоры 11 между выступами толкателя. После поворота делительной головки на 180° отмеренные в предыдущем цикле тестовые заготовки выталкиваются поршнями дозирующих каналов, перемещаемых под давлением теста в камере машины. После этого цикл работы машины повторяется. 27054 Б~Б ft L 8 Фиг. 2 Упорядник Техред М. Келемеш Коректор М. Куль Замовлення 549 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл , 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул. Гагарі на, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Batcher for viscous-plastic masses

Автори англійською

Zolotov Eduard Borysovych

Назва патенту російською

Дозатор для вязко-пластических масс

Автори російською

Золотов Эдуард Борисович

МПК / Мітки

МПК: A21C 5/00

Мітки: в'язко-пластичних, дозатор, мас
