Захватна головка до пристроїв для укладання і виймання пляшок в горизонтальному положенні

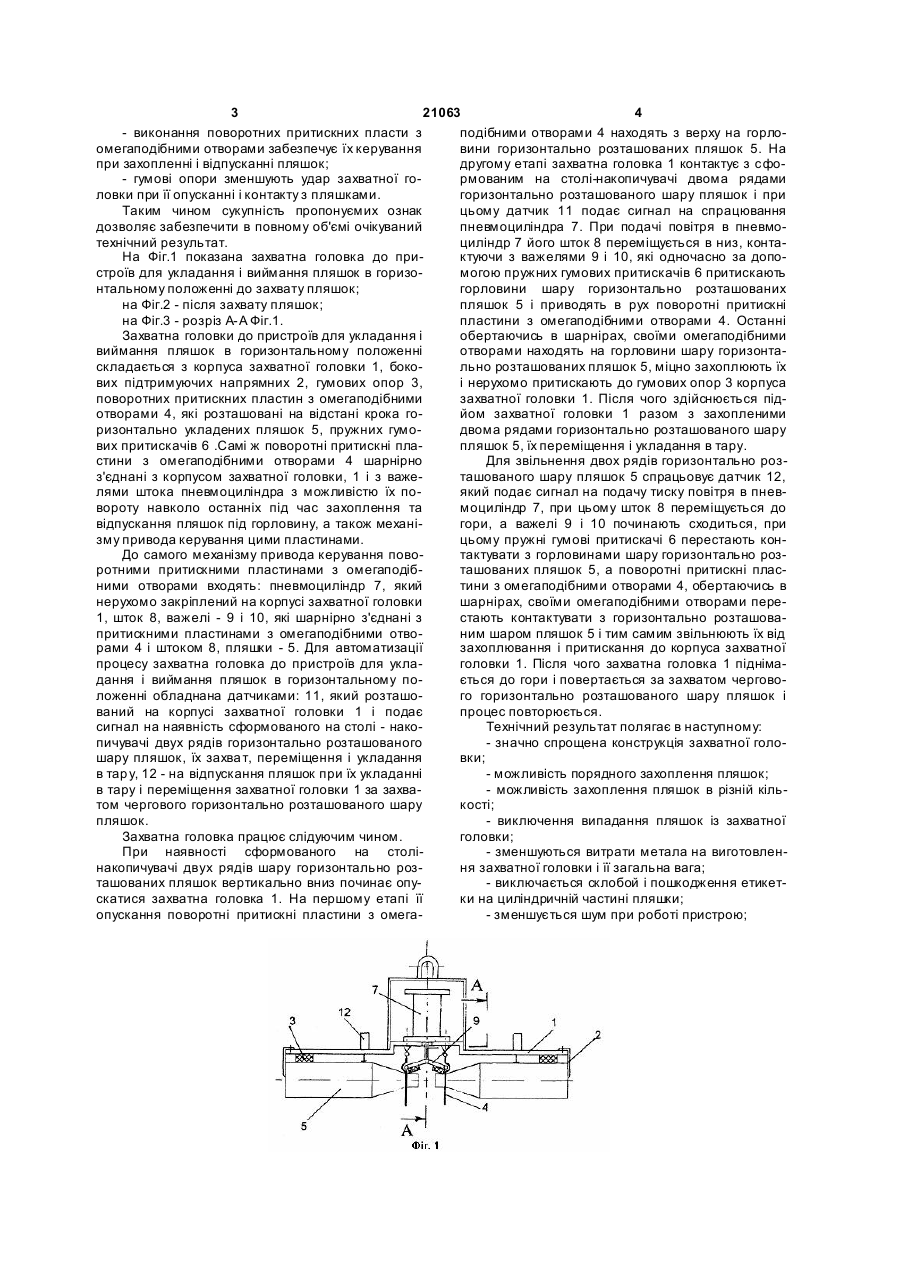

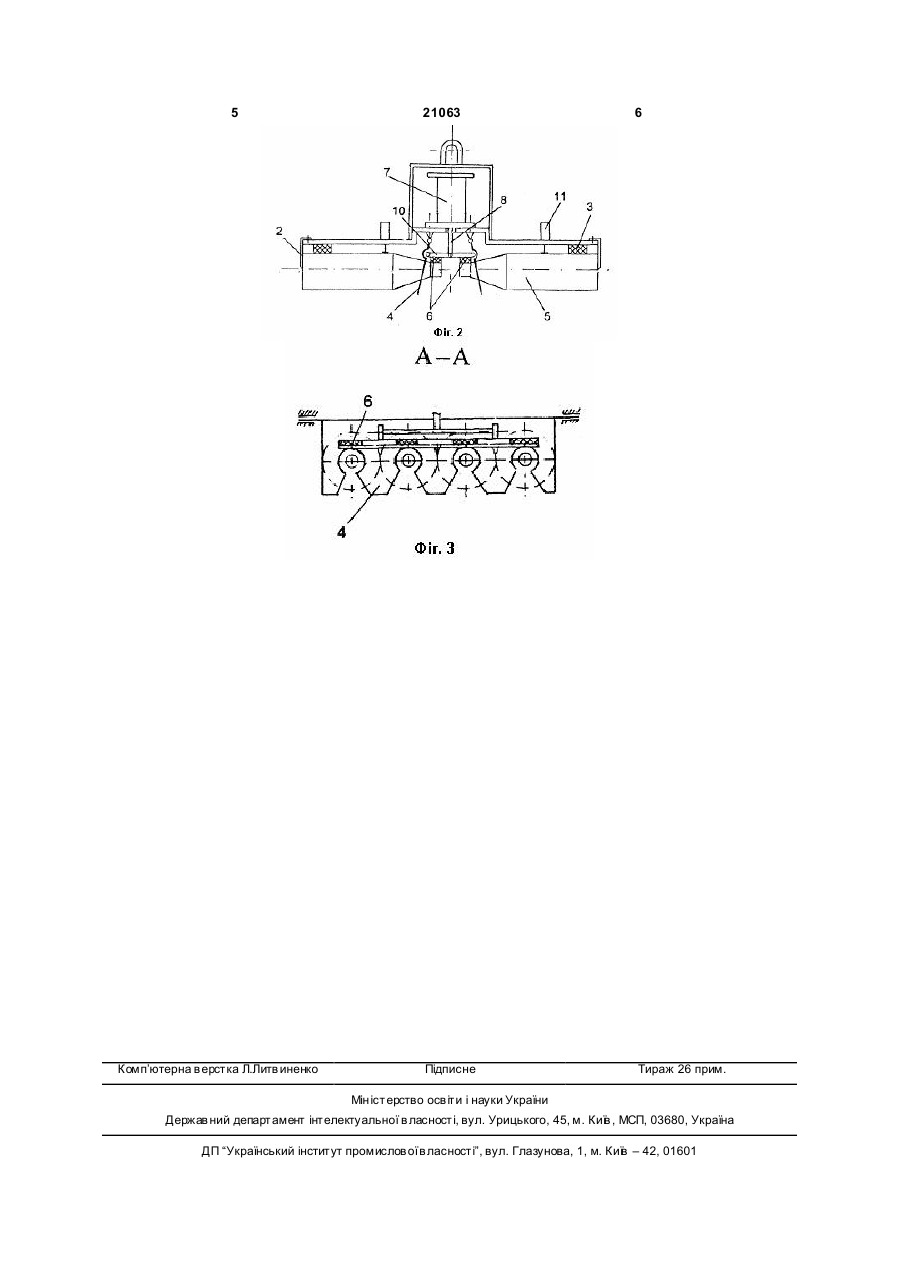

Захватна головка до пристроїв для укладання і виймання пляшок в горизонтальному положенні, 3 21063 4 - виконання поворотних притискних пласти з подібними отворами 4 находять з верху на горлоомегаподібними отворами забезпечує їх керування вини горизонтально розташованих пляшок 5. На при захопленні і відпусканні пляшок; другому етапі захватна головка 1 контактує з сфо- гумові опори зменшують удар захватної гормованим на столі-накопичувачі двома рядами ловки при її опусканні і контакту з пляшками. горизонтально розташованого шару пляшок і при Таким чином сукупність пропонуємих ознак цьому датчик 11 подає сигнал на спрацювання дозволяє забезпечити в повному об'ємі очікуваний пневмоциліндра 7. При подачі повітря в пневмотехнічний результат. циліндр 7 його шток 8 переміщується в низ, контаНа Фіг.1 показана захватна головка до приктуючи з важелями 9 і 10, які одночасно за допостроїв для укладання і виймання пляшок в горизомогою пружних гумових притискачів 6 притискають нтальному положенні до захвату пляшок; горловини шару горизонтально розташованих на Фіг.2 - після захвату пляшок; пляшок 5 і приводять в рух поворотні притискні на Фіг.3 - розріз А-А Фіг.1. пластини з омегаподібними отворами 4. Останні Захватна головки до пристроїв для укладання і обертаючись в шарнірах, своїми омегаподібними виймання пляшок в горизонтальному положенні отворами находять на горловини шару горизонтаскладається з корпуса захватної головки 1, бокольно розташованих пляшок 5, міцно захоплюють їх вих підтримуючих напрямних 2, гумових опор 3, і нерухомо притискають до гумових опор 3 корпуса поворотних притискних пластин з омегаподібними захватної головки 1. Після чого здійснюється підотворами 4, які розташовані на відстані крока гойом захватної головки 1 разом з захопленими ризонтально укладених пляшок 5, пружних гумодвома рядами горизонтально розташованого шару вих притискачів 6 .Самі ж поворотні притискні плапляшок 5, їх переміщення і укладання в тару. стини з омегаподібними отворами 4 шарнірно Для звільнення двох рядів горизонтально розз'єднані з корпусом захватної головки, 1 і з важеташованого шару пляшок 5 спрацьовує датчик 12, лями штока пневмоциліндра з можливістю їх поякий подає сигнал на подачу тиску повітря в пневвороту навколо останніх під час захоплення та моциліндр 7, при цьому шток 8 переміщується до відпускання пляшок під горловину, а також механігори, а важелі 9 і 10 починають сходиться, при зму привода керування цими пластинами. цьому пружні гумові притискачі 6 перестають конДо самого механізму привода керування повотактувати з горловинами шару горизонтально розротними притискними пластинами з омегаподібташованих пляшок 5, а поворотні притискні пласними отворами входять: пневмоциліндр 7, який тини з омегаподібними отворами 4, обертаючись в нерухомо закріплений на корпусі захватної головки шарнірах, своїми омегаподібними отворами пере1, шток 8, важелі - 9 і 10, які шарнірно з'єднані з стають контактувати з горизонтально розташовапритискними пластинами з омегаподібними отвоним шаром пляшок 5 і тим самим звільнюють їх від рами 4 і штоком 8, пляшки - 5. Для автоматизації захоплювання і притискання до корпуса захватної процесу захватна головка до пристроїв для уклаголовки 1. Після чого захватна головка 1 піднімадання і виймання пляшок в горизонтальному поється до гори і повертається за захватом черговоложенні обладнана датчиками: 11, який розташого горизонтально розташованого шару пляшок і ваний на корпусі захватної головки 1 і подає процес повторюється. сигнал на наявність сформованого на столі - накоТехнічний результат полягає в наступному: пичувачі двух рядів горизонтально розташованого - значно спрощена конструкція захватної голошару пляшок, їх захва т, переміщення і укладання вки; в тар у, 12 - на відпускання пляшок при їх укладанні - можливість порядного захоплення пляшок; в тару і переміщення захватної головки 1 за захва- можливість захоплення пляшок в різній кільтом чергового горизонтально розташованого шару кості; пляшок. - виключення випадання пляшок із захватної Захватна головка працює слідуючим чином. головки; При наявності сформованого на столі- зменшуються витрати метала на виготовленнакопичувачі двух рядів шару горизонтально розня захватної головки і її загальна вага; ташованих пляшок вертикально вниз починає опу- виключається склобой і пошкодження етикетскатися захватна головка 1. На першому етапі її ки на циліндричній частині пляшки; опускання поворотні притискні пластини з омега- зменшується шум при роботі пристрою; 5 Комп’ютерна в ерстка Л.Литв иненко 21063 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
